【DL电力标准】 水电水利地下工程施工测量规范

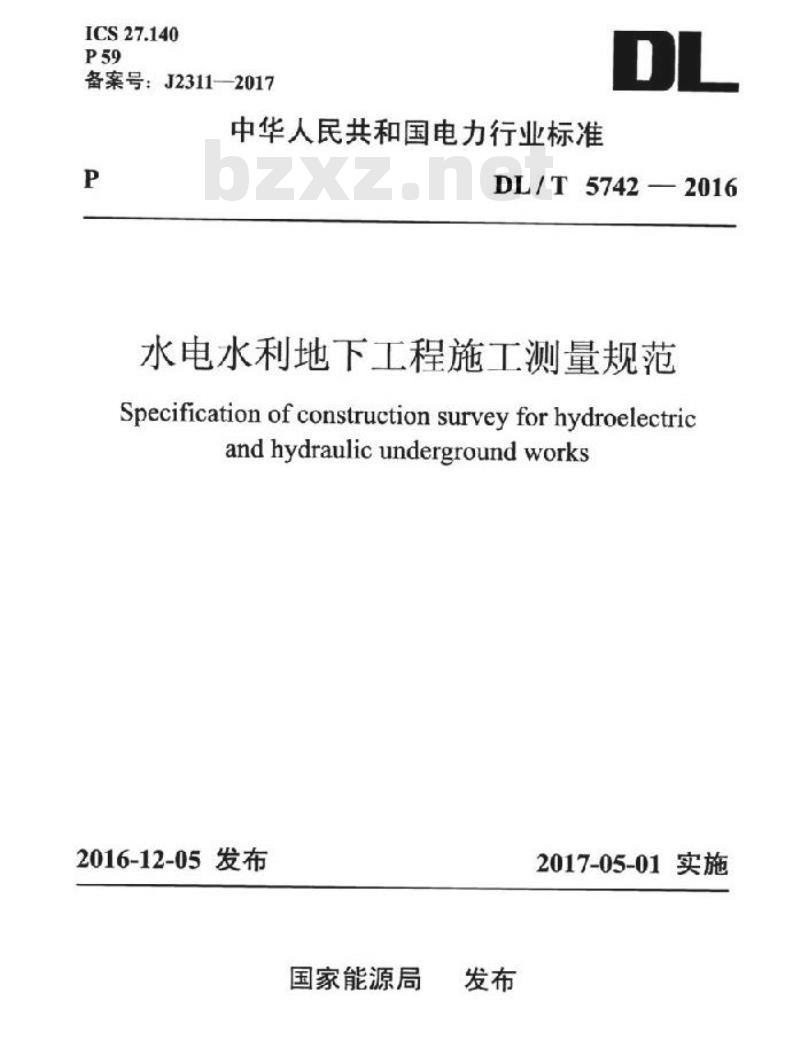

ICS27.140
备案号：J2311—2017
中华人民共和国电力行业标准
DL/T5742—2016
水电水利地下工程施工测量规范Specification of construction survey for hydroelectricand hydraulic underground works2016-12-05发布
国家能源局
2017-05-01实施
中华人民共和国电力行业标准

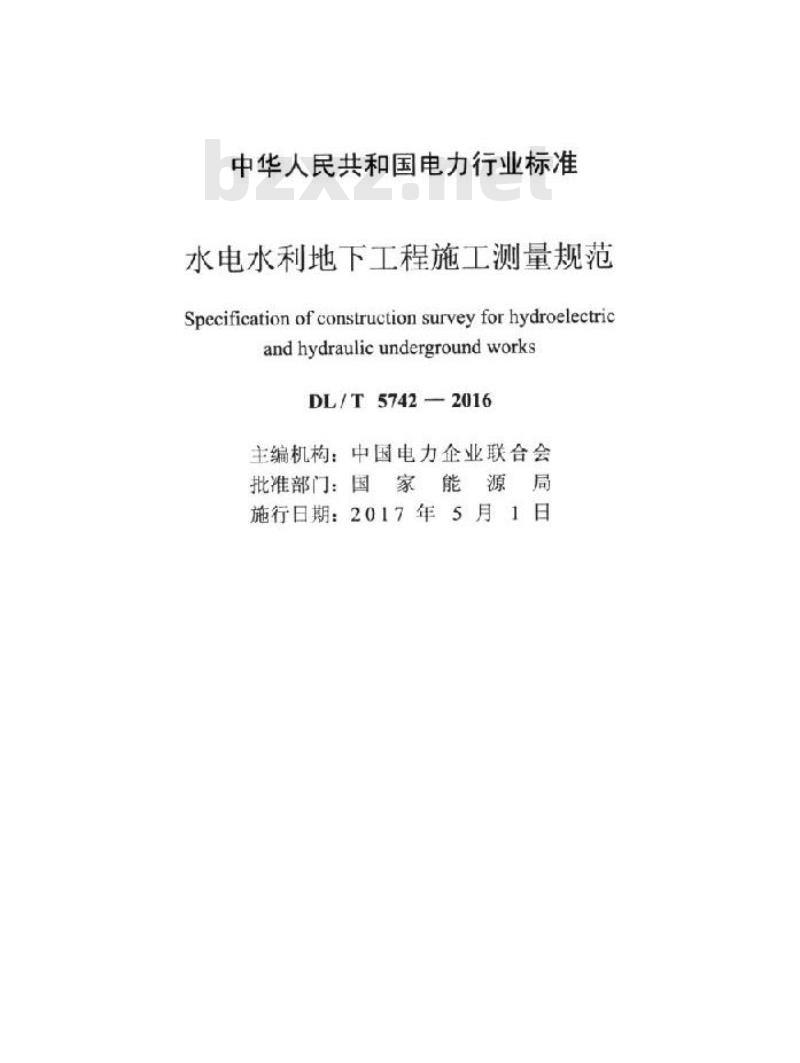

水电水利地下工程施工测量规范Specification ofconstruction surveyfor hydroelectricand hydraulicunderground worksDL/T5742—2016
主编机构：中国电力企业联合会批准部门：国家能源局
施行日期：2017年5月1日
国家能源局
2016年第9号
DL/T57422016

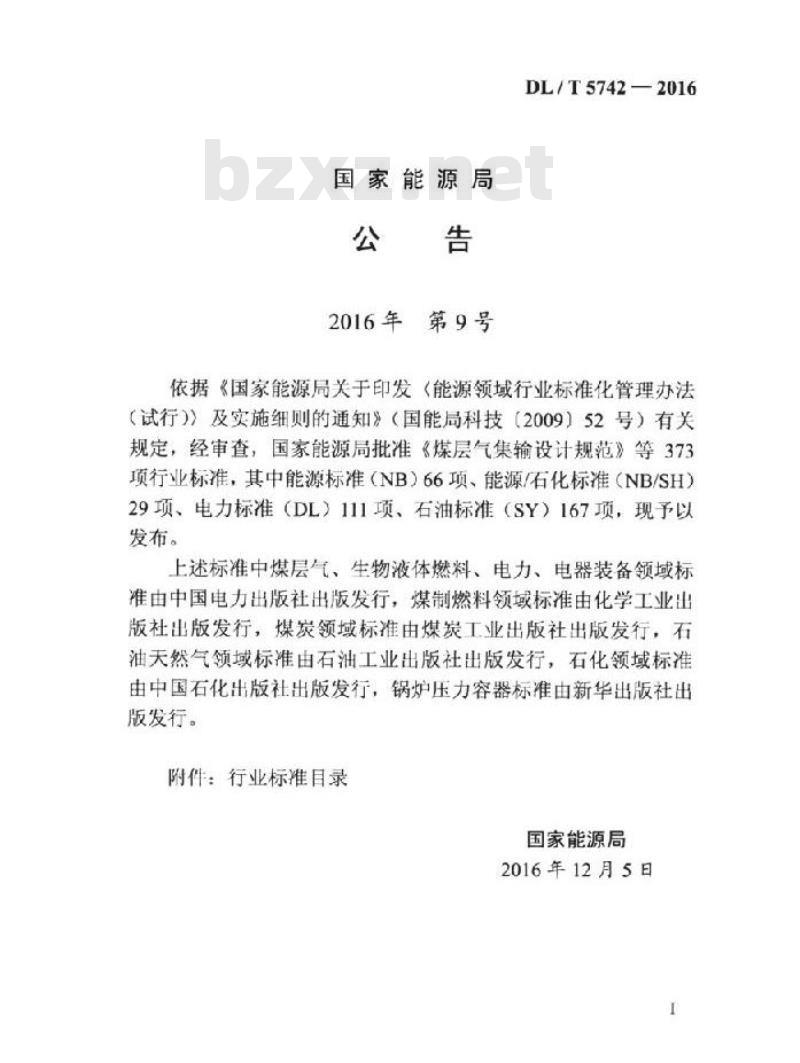

依据《国家能源局关于印发《能源领域行业标准化管理办法（试行））及实施细则的通知》（国能局科技（2009）52号）有关规定，经审查，国家能源局批准《煤层气集输设计规范》等373项行业标准，其中能源标准（NB）66项、能源/石化标准（NB/SH）29项、电力标准（DL）111项、石油标准（SY）167项，现予以发布。
上述标准中煤层气、生物液体燃料、电力、电器装备领域标准由中国电力出版社出版发行，煤制燃料领域标准由化学工业出版社出版发行，煤炭领域标准由煤炭工业出版社出版发行，石油天然气领域标准由石油工业出版社出版发行，石化领域标准由中国石化出版社出版发行，锅炉压力容器标准由新华出版社出版发行。
附件：行业标目录
国家能源局
2016年12月5日
DL/T5742—2016

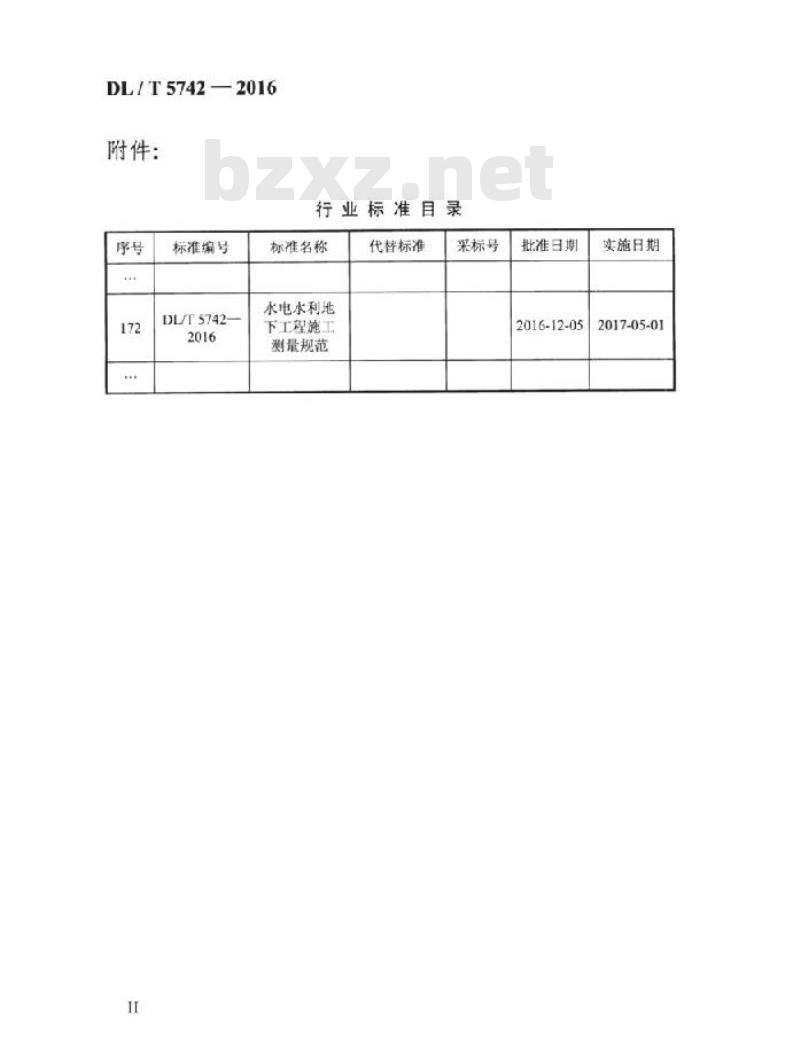

附件：
标准编号
DL/T5742-
行业标准目录
标准名称
水电水利地
下工程施工
测量规范
代替标准
采标号
批准日期
2016-12-05
实施日期
2017-05-01
DL/T57422016

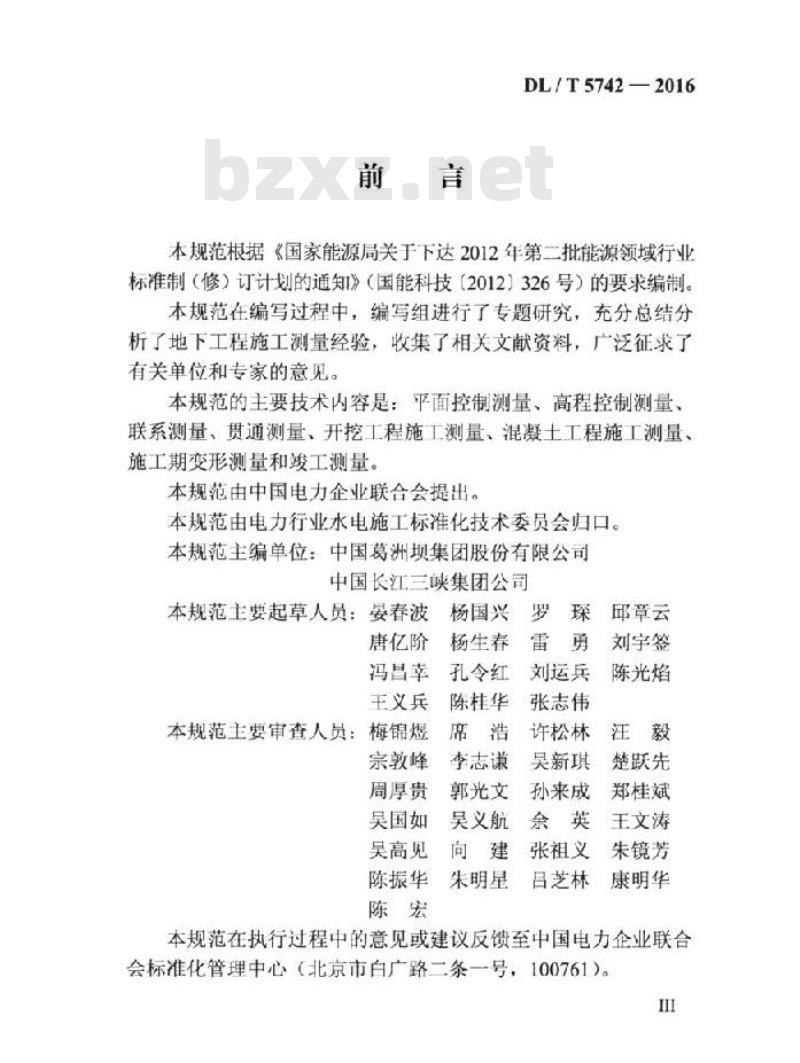

本规范根据《国家能源局关于下达2012年第二批能源领域行业标准制（修）订计划的通知》（国能科技【2012】326号）的要求编制。本规范在编写过程中，编写组进行了专题研究，充分总结分析了地下工程施工测量经验，收集了相关文献资料，广泛征求了有关单位和专家的意见。
本规范的主要技术内容是：平面控制测量、高程控制测量、联系测量、贯通测量、开挖工程施工测量、混凝士工程施工测量、施工期变形测量和峻工测量。
本规范由中国电力企业联合会提出本规范由电力行业水电施工标准化技术委员会归口。本规范主编单位：中国葛洲坝集团股份有限公司中国长江三峡集团公司
本规范主要起草人员：晏春波杨国兴罗琛邱章云唐亿阶
杨生春雷勇刘宇签
冯昌幸
孔令红刘运兵陈光焰
王义兵
本规范生要审查人员：梅锦爆
宗教峰
周厚贵
昊国如
吴高见
陈振华
陈桂华
张志伟
席浩许松林汪毅
黄吴新琪楚跃先
李志谦
郭光文
孙来成郑桂猫
吴义航余英王文涛
朱明星
张祖义
君芝林
朱镜芳
康明华
本规范在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。III
DL/T5742—2016
总则…
平面控制测量·
3.1地面平面控制测量
3.2地下平面控制测量
4高程控制测量
4.1地面高程控制测量
4.2地下高程控制测量
联系测量：
一般规定
平面联系测量
高程联系测量
资料整理.
贯通测量
一般规定
6.2贯通误差设计与估算
贯通误差测定与调整..
资料整理
开挖工程施工测量…
7.1开挖测量
支护测量…
7.3资料整理
8混凝土工程施工测量
一般规定·
8.2混凝土施工测量·
8.3结构埋件施工测量
8.4资料整理
施工期变形测量
9.1一般规定…
收敛监测
拱顶沉降
地表沉降及底板回弹
数据处理
竣工测量
般规定
峻工断面测量
混凝士形体测量：
结构埋件峻工测量：
10.5资料整理
本规范用词说明
引用标准名录
附：条文说明
DL/T5742—2016
DL/T5742—2016免费标准bzxz.net
General provisions ..
Contents
Horizontal control survey
3.1Groundhorizontalcontrol survey3.2Undergroundhorizontalcontrolsurvey4Verticalcontrolsurvey
4.1Groundverticalcontrolsurvey4.2Undergroundvertical control survey5
Connectionsurvey
5.1Generalrules..
5.2Horizontalconnectionsurvey5.3Verticalconnectionsurvey
5.4Dataprocessing
Breakthrough survey
General rules
Design andestimation of thebreakthrougherrors6.2
6.3Breakthrough errormeasurement and adjustment..6.4Data processing
Excavation works survey..
7.1 Excavation survey
7.2Supporting survey
7.3Dataprocessing
Concreteworkssurvey
General rules
Concreteworkssurvey
DL/T5742—2016
8.3 Construction survey for theembedded structure parts8.4Dataprocessing
Deformationsurveyduringconstruction9.lGeneral rules.
9.2Convergencemonitoring
9.3Crownsettlementmonitoring9.4The surfacesettlementandbaseslabheave9.5Dataprocessing
10Finishconstructionsurvey
General rules.
Finishsurveyforthesections
Finishsurveyfortheconcretestructureshape:10.3
10.4Finish surveyfor theembedded structureparts10.5Dataprocessing
Explanation ofwording in this specificationListofnormativestandards.
Addition:Explanation of provisions:-22
1总则
DL/T57422016
1.0.1为满足水电水利地下工程施工需要，统一水电水利地下工程施工测量技术要求，确保水电水利地下工程施工测量质量，特制定本规范。
1.0.2本规范适用于水电水利地下工程施工测量。1.0.3本规范以中误差作为衡量精度的标准，以2倍中误差作为限差。
1.0.4应建立健全质量保证体系，按照体系文件的要求进行测量作业。
1.0.5从事水电水利地下工程施工测量的单位，应持有相应工程等级的施工测量资质证书，从事施工测量的专业作业人员应持证上岗。
1.0.6施工测量人员遵守的准则应符合《水电水利工程施工测量规范》DL/T5173的相关规定。
1.0.7施工测量人员应根据图纸、地形地质等条件的变化进行优化设计，调整施工测量方案。
1.0.8施工测量所使用的仪器和量具应定期送交具有计量检测资质的专业机构进行检定，并在其检定有效期内使用。在测前或测后应进行检校的仪器、量具，应按相关规定进行自检。应加强仪器和量具的维护保养、定期检修。1.0.9地下工程施工测量除应符合本规范的规定外，还应符合国家和行业现行有关标准的规定。1
DL/T5742—2016
2术语
2.0.1支导线opentraverse
由已知控制点出发，不附合、不闭合于任何已知点的导线。2.0.2附合导线connectingtraverse起止于两个已知控制点的导线。2.0.3闭合导线closedtraverse
起止于同一已知控制点的导线。2.0.4基本导线primarytraverse布设到地下工程开挖面的支导线、附合导线或闭合导线。2.0.5施工导线workingtraverse以基本导线点为起算点布设的支导线。2.0.6贯通测量breakthroughsurvey地下工程施工中和贯通后的测量。前者是为确保地下工程掘进能按设计准确贯通而进行的控制测量：后者是在地下工程贯通后，测定实际的横向、纵向和竖向贯通误差。2.0.7贯通测量误差errorofbreakthroughsurvey测量贯通点在贯通面上产生的横向、纵向和高程方向上的差值。2.0.8收敛监测convergencemonitoring测定地下工程施工及使用过程中产生的变形。2
