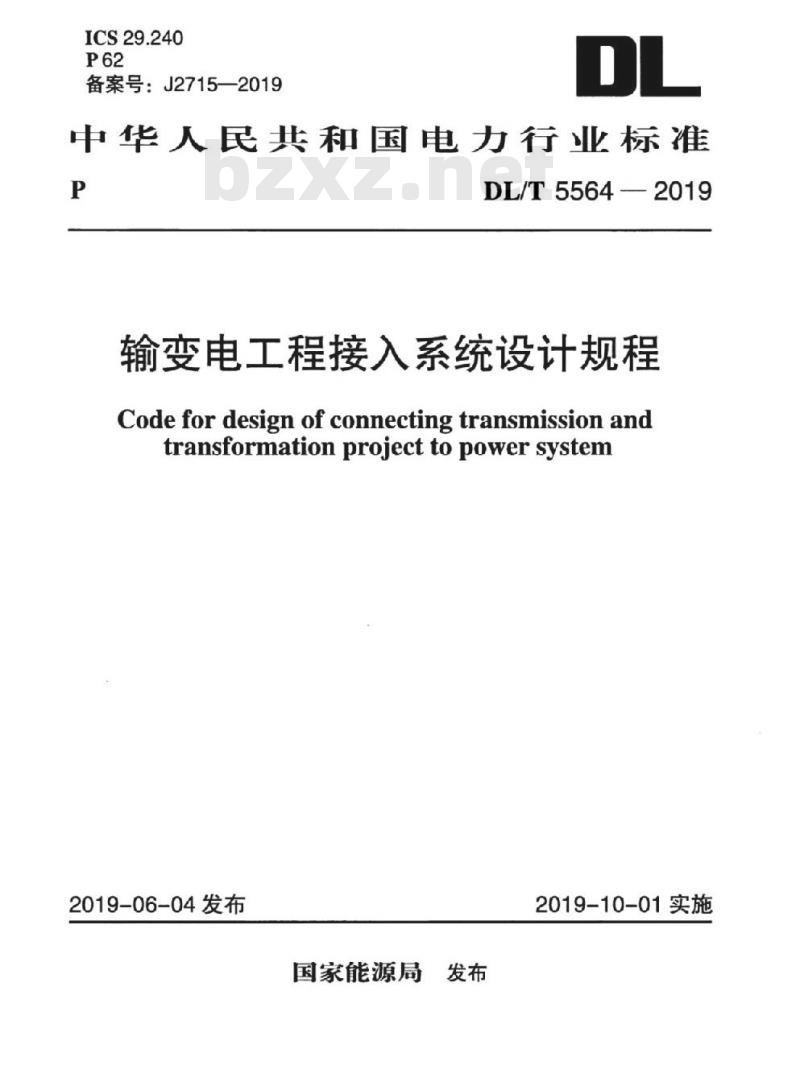

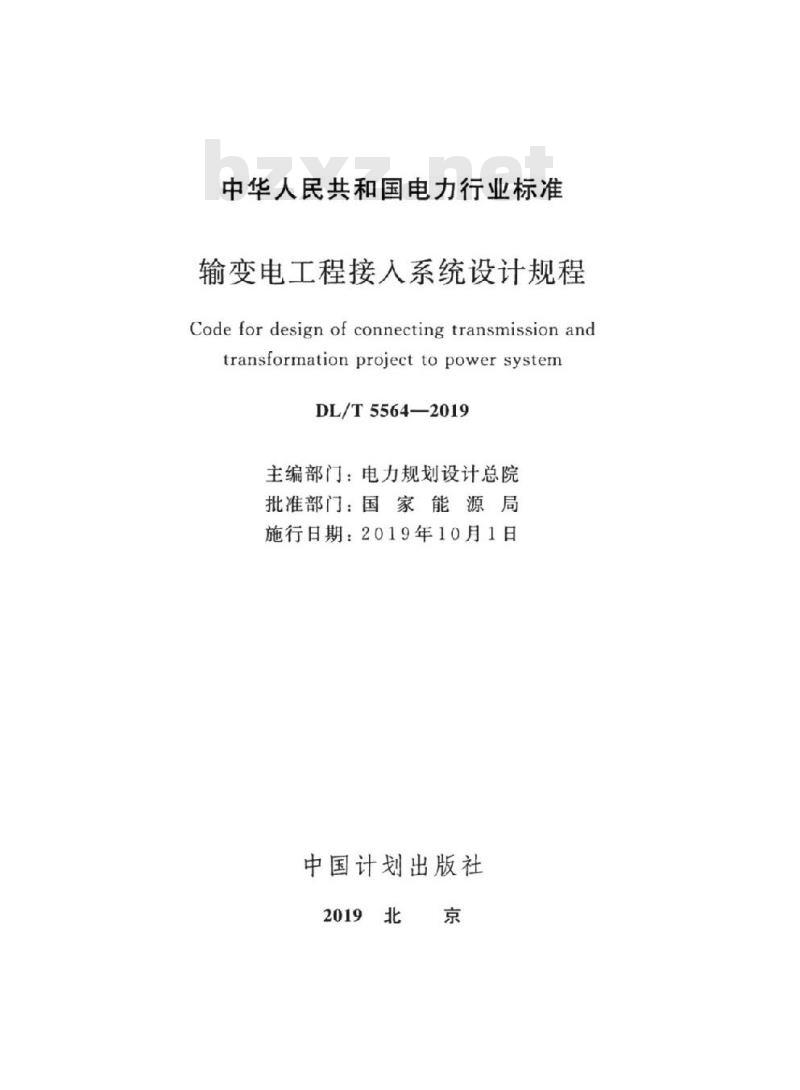

【DL电力标准】 输变电工程接入系统设计规程

DL/T 5564-2019.Code for design of connecting transmission and transformation project to power system.
1总则
1.0.1为规范和指导输变电工程接人系统设计,提高设计质量，编制本标准。
1.0.2 DL/T 5564适用于 330kV及以上新建、扩建、改建交直流输变电工程接人系统的设计,本标准涉及的直流输电技术为LCC直流输电技术。
1.0.3 输变电工程接人系统设计应以电力发展规划为指导、安全稳定为基础、经济效益为中心,做到远近结合、科学论证;满足国家法律、法规要求,贯彻相关方针和政策;推荐的接人系统方案应结构清晰、安全可靠、运行灵活、经济高效、适应性强。
1.0.4 输变电工程接人系统设计应论证输变电工程的建设必要性,结合选站选线情况，研究提出接人系统方案,明确具体的工程建设规模、主设备技术参数要求,并提出系统二次设备配置要求等。
2术语
2.0.1 LCC直流输电 LCC-HVDC
基于电网换相型换流器的高压直流输电系统,采用半控型器件晶闸管作为换流元件的传统直流输电技术。
2.0.2短路比 short circuit ratio
短路比(SCR)为高压直流换流站交流母线在额定电压时的短路容量(MV●A)与额定直流功率(MW)的比值。
2.0.3有效短路比 effective short circuit ratio
有效短路比(ESCR)为交流系统短路容量减去连接在交流母线上的电容器和交流滤波器在额定电压下的容性无功补偿容量后与额定直流功率的比值。
2.0.4无功分组 bank and sub-bank of reactive power com-pensator
接人换流站交流母线的容性无功补偿装置宜分为若干个无功大组,每一大组包括若千个无功小组。无功小组指通过断路器接人换流站交流母线的最小可投切的交流滤波器、并联电容器;无功大组指通过一台断路器接到换流站交流母线上的无功小组的组合。
