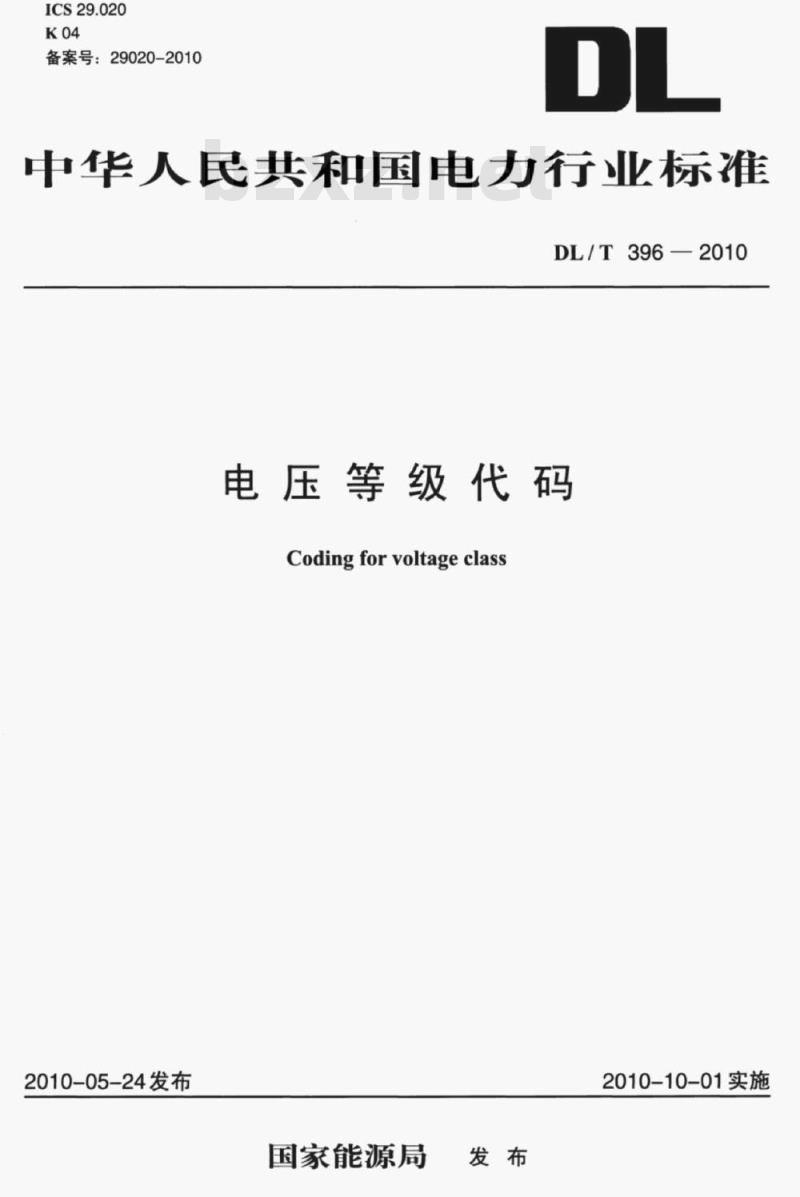

【DL电力标准】 电压等级代码

DL/T 396-2010.Coding for voltage class.

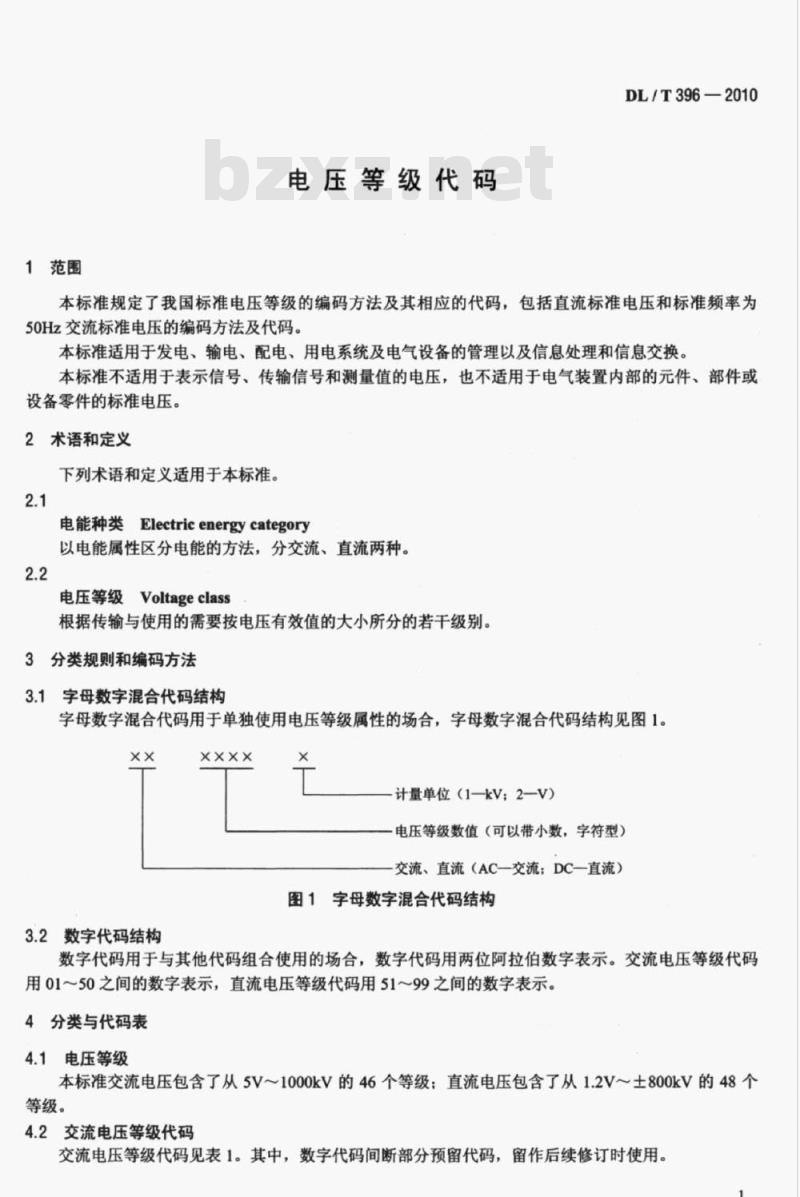

1范围
DL/T 396规定了我国标准电压等级的编码方法及其相应的代码，包括直流标准电压和标准频率为50Hz交流标准电压的编码方法及代码。
DL/T 396适用于发电、输电、配电、用电系统及电气设备的管理以及信息处理和信息交换。
DL/T 396不适用于表示信号、传输信号和测量值的电压，也不适用于电气装置内部的元件、部件或设备零件的标准电压。
2术语和定义
下列术语和定义适用于本标准。
2.1电能种类Electric energy category
以电能属性区分电能的方法，分交流、直流两种。
2.2电压等级Voltage class
根据传输与使用的需要按电压有效值的大小所分的若千级别。
3分类规则和编码方法
3.1字母数字混合代码结构
字母数字混合代码用于单独使用电压等级属性的场合，字母数字混合代码结构见图1.
3.2数字代码结构
数字代码用于与其他代码组合使用的场合，数字代码用两位阿拉伯数字表示。交流电压等级代码用01~50之间的数字表示，直流电压等级代码用51~99之间的数字表示。
4分类与代码表
4.1电压等级
本标准交流电压包含了从5V~1000kV的46个等级;直流电压包含了从1.2V~±800kV的48个
等级。
4.2交流电压等级代码
交流电压等级代码见表1。其中，数字代码间断部分预留代码，留作后续修订时使用。
