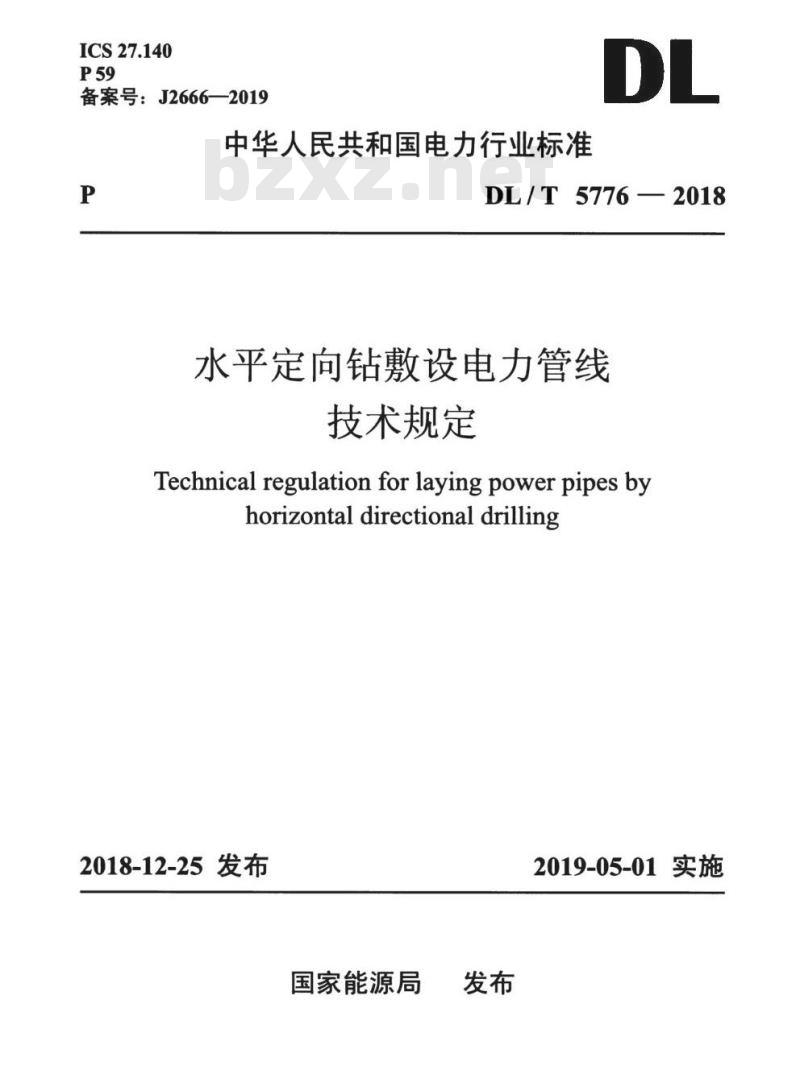

【DL电力标准】 水平定向钻敷设电力管线技术规定

DL/T 5776-2018.Technical regulation for laying power pipes by horizontal directional drilling.
1总则
1.0.1为了规范电力电缆管线建设中水平定向钻方式的应用，同时为了统筹、合理利用地下空间，制定本标准。
1.0.2 DL/T 5776规定了电力电缆管线建设中水平定向钻方式的勘察、设计、施工、验收的基本原则和技术要求。
1.0.3本标准适用于水平定向钻方式的电力电缆管线建设。
1.0.4水平定向钻方式的电力电缆管线建设除应符合本标准外，尚应符合现行国家标准和电力行业有关标准的规定。
2术语
2.0.1水平定向钻horizontal directional drilling
采用安装于地表的钻孔设备(水平定向钻机),以相对于地面的较小的入射角钻入地层形成先导孔，然后将先导孔扩径至所需大小并铺设管道(线)的一项技术;在施工中具有跟踪和导向功能，简称HDD.
2.0.2入土角entry angle
水平定向钻的钻头开始进入地层时，钻杆柱与水平面的夹角，又称入射角。
2.0.3出土角exit angle
水平定向钻的钻头从地层钻出时，钻杆柱与水平面的夹角，又称出射角。
2.0.4 导向仪steering tool
导向钻进过程中用于测量并传输导向钻头的空间状态参数的仪器，可分为有缆式和无缆式。
2.0.5先导孔pilot hole
水平定向钻的钻头从初始进入地层，到钻出地层时，未经扩孔，钻杆钻进形成的钻孔，又称导向孔。
2.0.6钻孔泥浆drilling mud
具有一定黏性的流体，多数是以水为基液，以分散性粉末和化学物质作为主剂。其作用为排渣、护壁、堵漏、平衡地层压力、冷却钻头、润滑钻具、软化硬岩土和进行导向水射流等。
