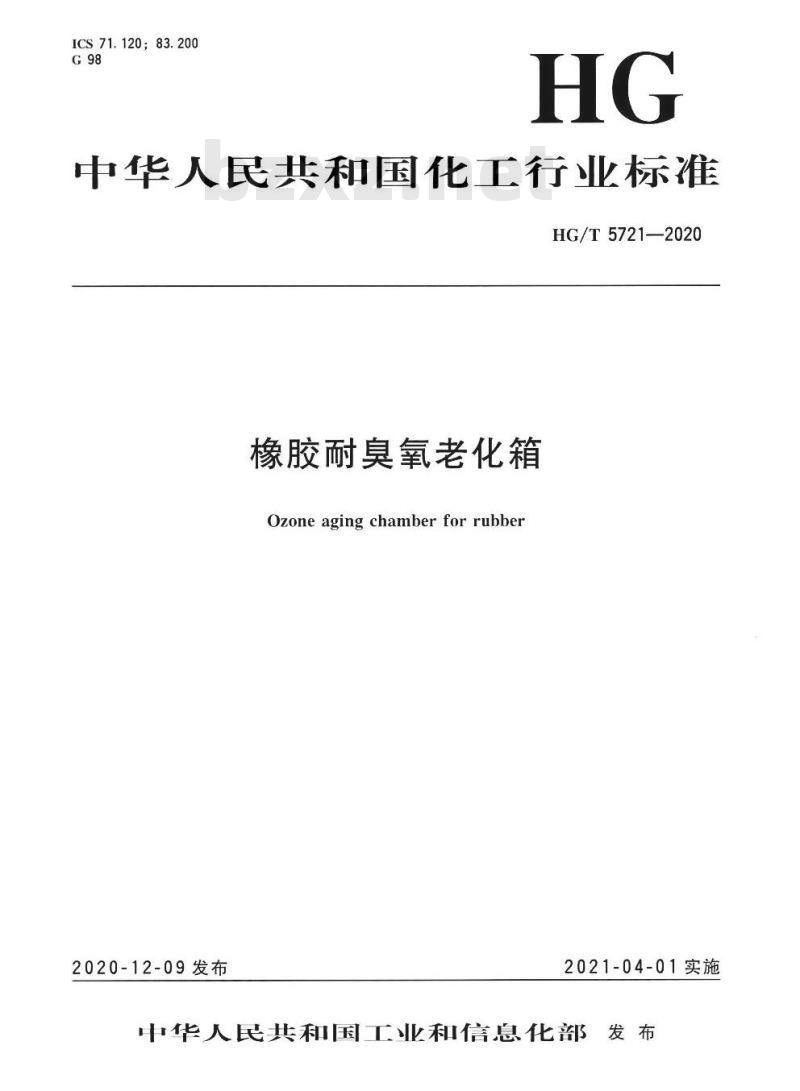

【HG化工标准】 橡胶耐臭氧老化箱

HG/T 5721-2020.Ozone aging chamber for rubber.

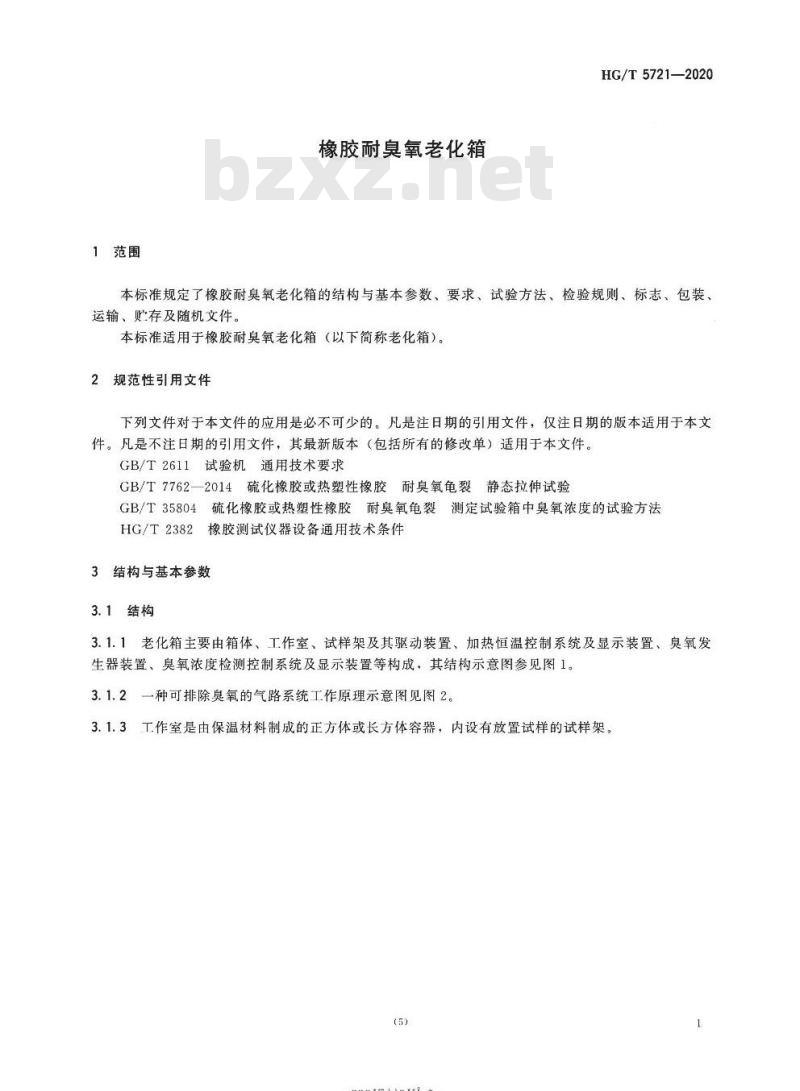

1范围
HG/T 5721规定了橡胶耐臭氧老化箱的结构与基本参数、要求、试验方法、检验规则、标志、包装、运输、贮存及随机文件。
HG/T 5721适用于橡胶耐臭氧老化箱(以下简称老化箱)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2611试验机通用技术要求
GB/T 7762- -2014硫化橡胶或热 塑性橡胶耐臭氧龟裂 静 态拉伸试验
GB/T 35804硫化橡胶或热塑性橡胶耐臭氧龟裂测定试验箱中臭氧浓度的试验方法.
HG/T 2382橡胶测试仪 器设备通用技术条件
3结构与基本参数
3.1结构

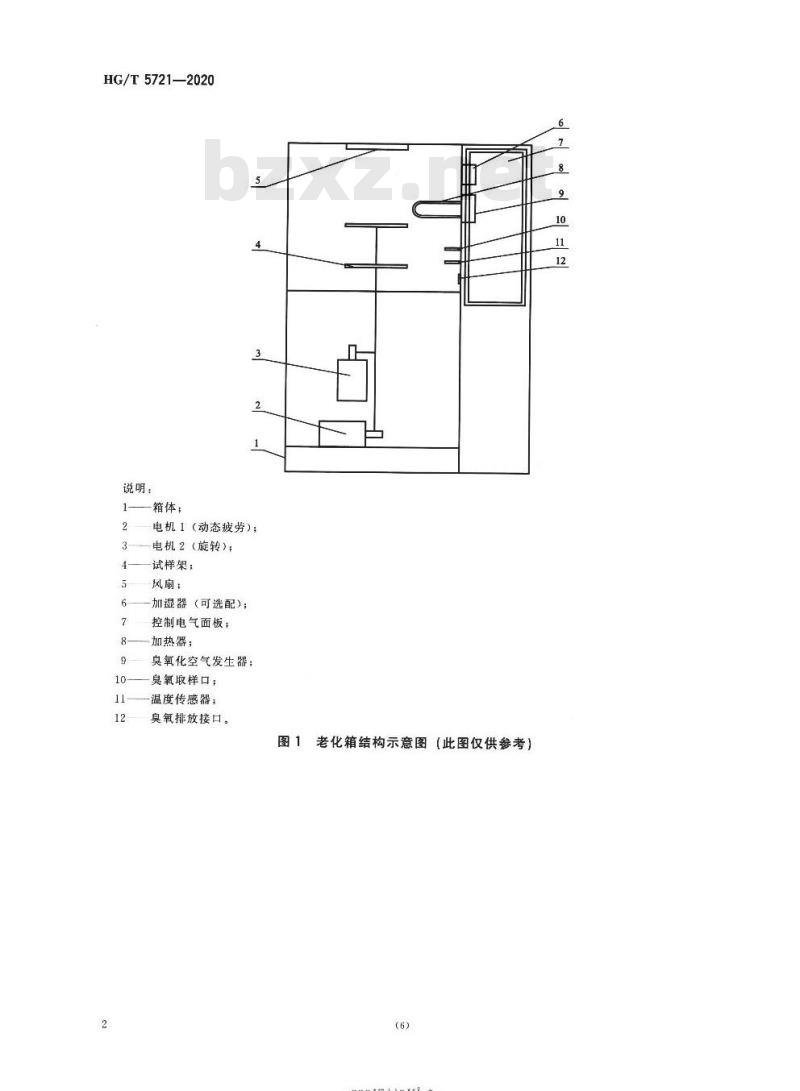

3.1.1 老化箱主要由箱体、工作室、试样架及其驱动装置、加热恒温控制系统及显示装置、臭氧发生器装置、臭氧浓度检测控制系统及显示装置等构成，其结构示意图参见图1。

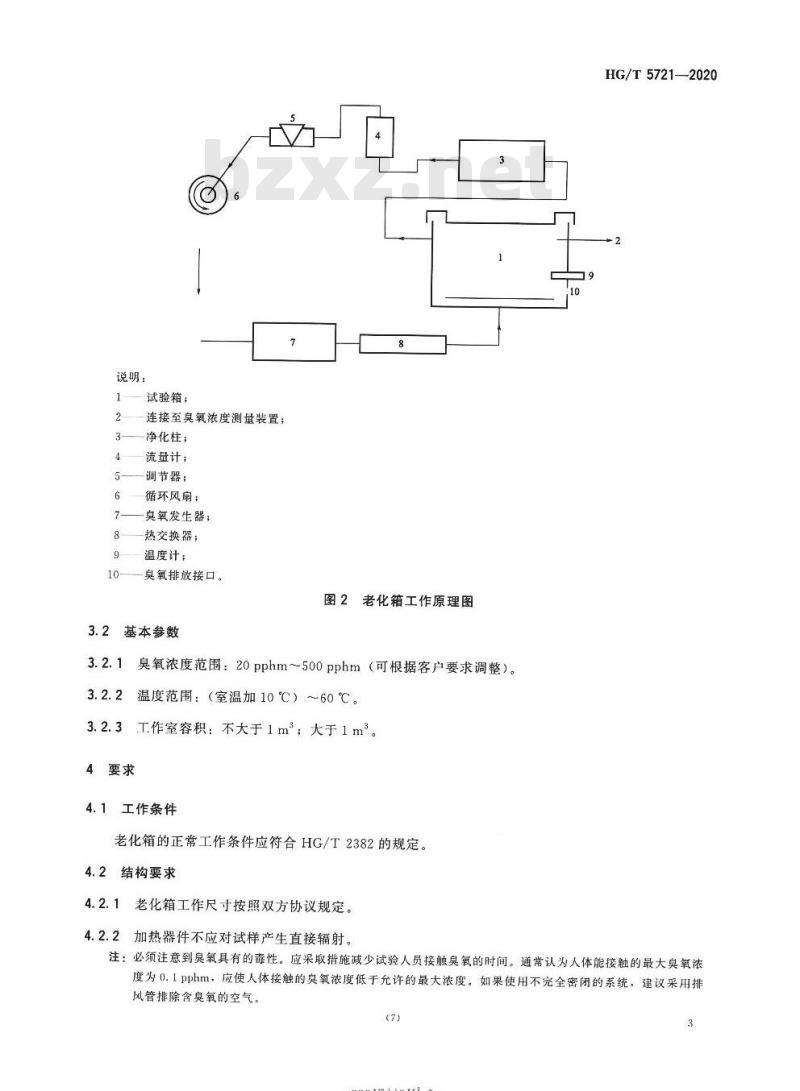

3.1.2一种可排除臭氧的气路系统工作原理示意图见图2。
3.1.3工作室是由保温材料制成的正方体或长方体容器，内设有放置试样的试样架。
