【DL电力标准】 nbsp; 智能家居系统 第2部分:功能规范

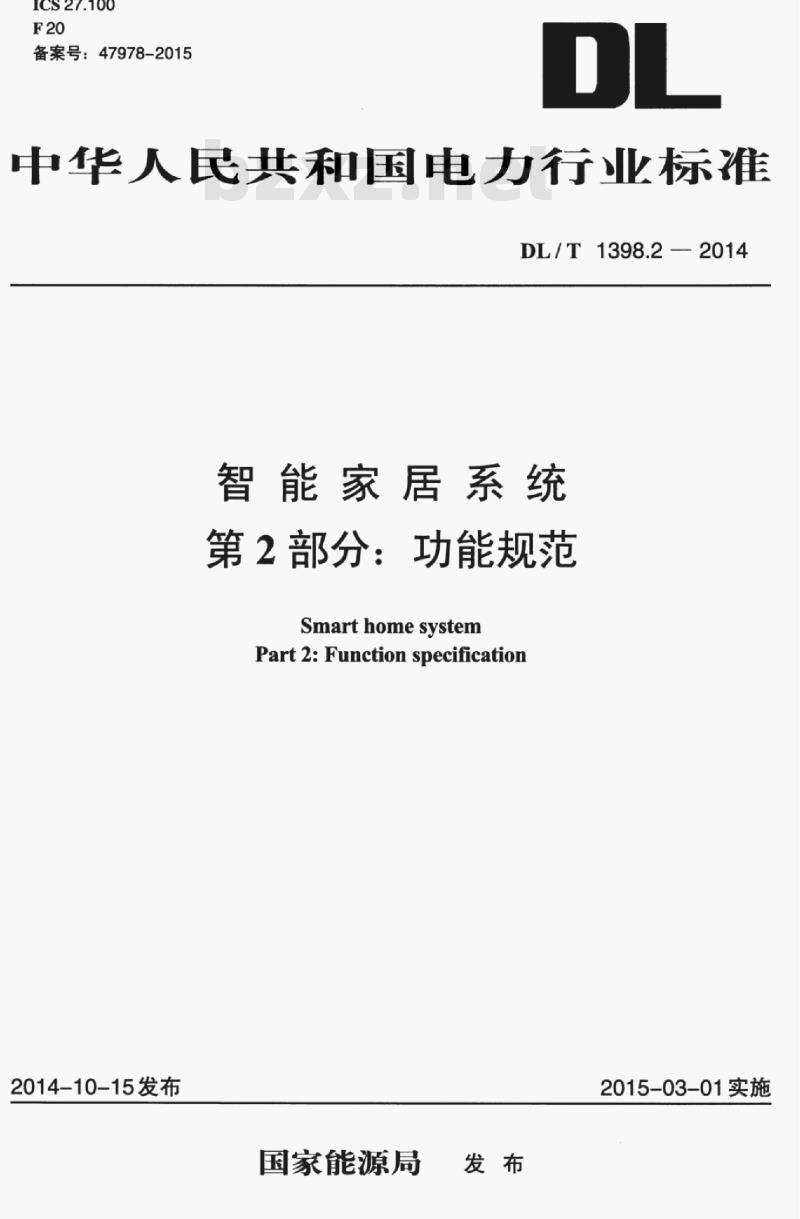

ICS27.100
备案号：47978-2015
中华人民共和国电力行业标准
DL/T1398.22014
智能家居系统
第2部分：功能规范
Smarthomesystem
Part 2: Function specification2014-10-15发布
国家能源局
2015-03-01实施

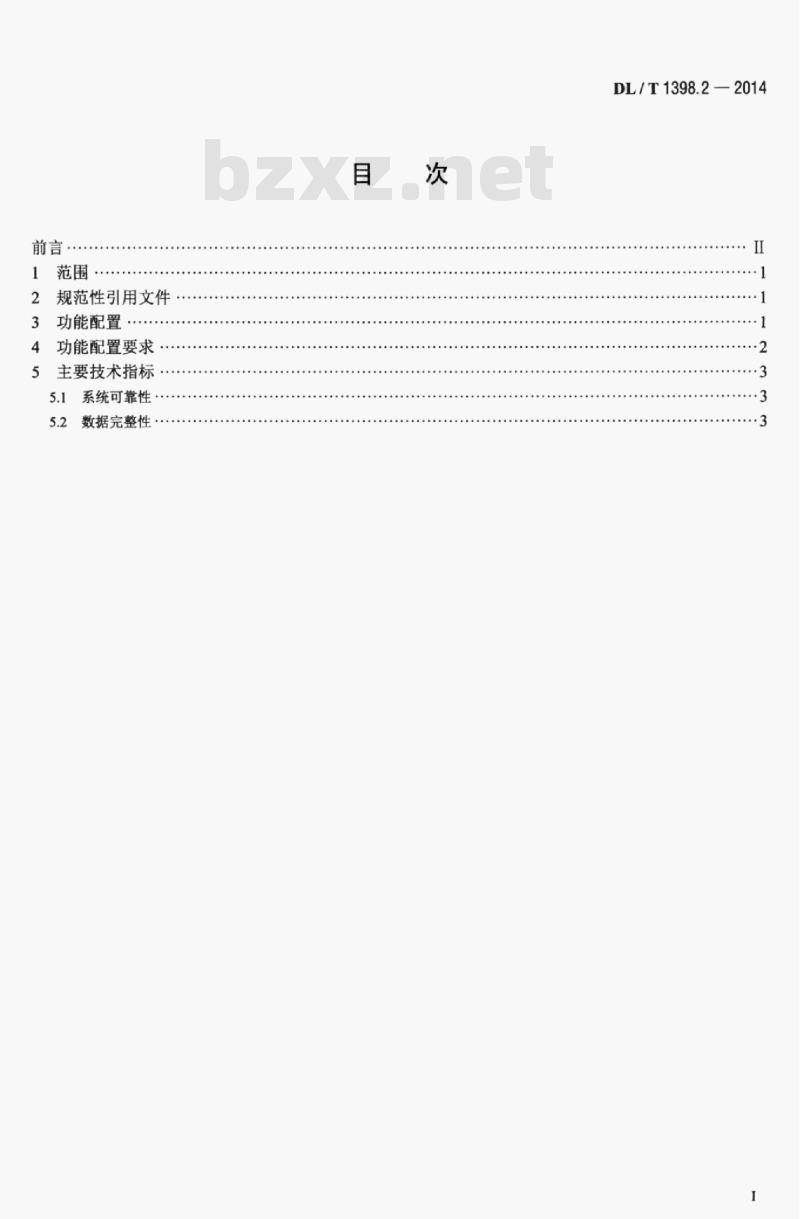

1范围
2规范性引用文件
3功能配置
4功能配置要求
5主要技术指标
5.1系统可靠性
5.2数据完整性
DL/T1398.2—2014
DL/T1398.2—2014

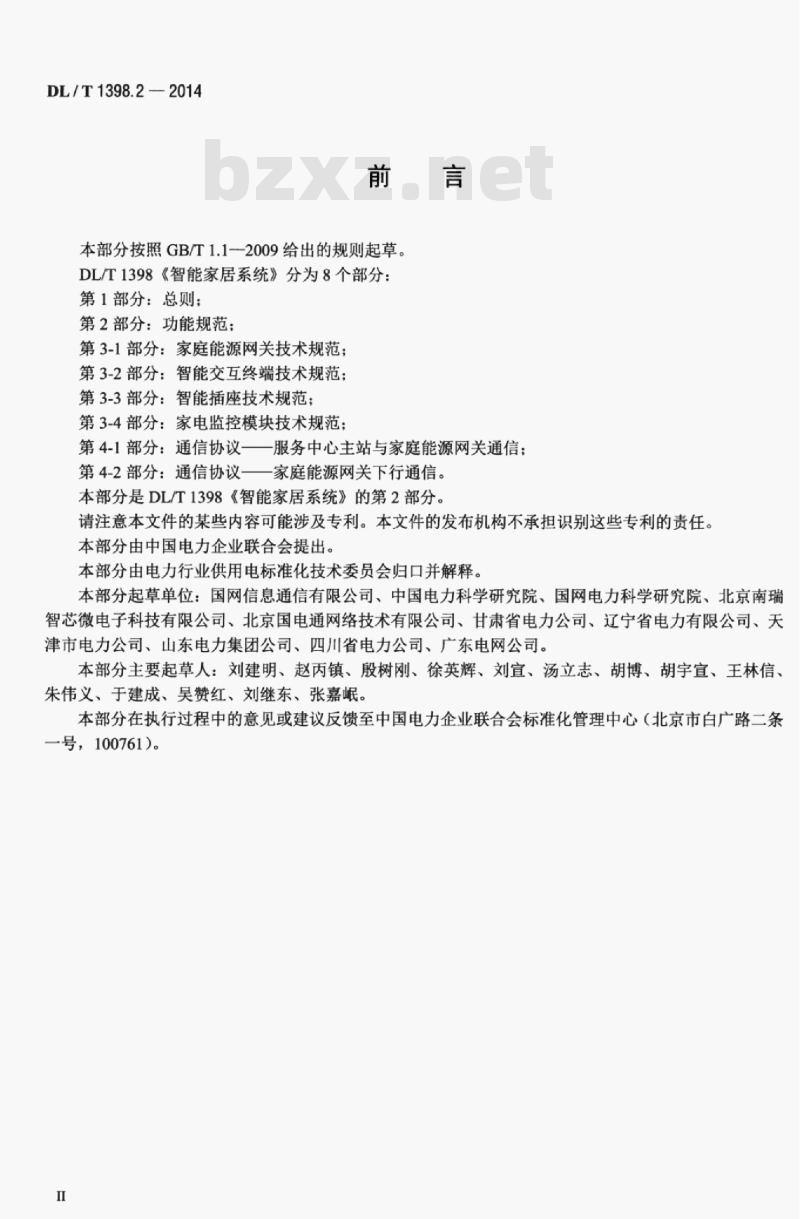

本部分按照GB/T1.1一2009给出的规则起草。DL/T1398《智能家居系统》分为8个部分：第1部分：总则；
第2部分：功能规范；
第3-1部分：家庭能源网关技术规范；第3-2部分：智能交互终端技术规范；第3-3部分：智能插座技术规范：第3-4部分：家电监控模块技术规范：第4-1部分：通信协议一服务中心主站与家庭能源网关通信：第4-2部分：通信协议一—家庭能源网关下行通信。本部分是DL/T1398《智能家居系统》的第2部分。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国电力企业联合会提出。本部分由电力行业供用电标准化技术委员会归口并解释。本部分起草单位：国网信息通信有限公司、中国电力科学研究院、国网电力科学研究院、北京南瑞智芯微电子科技有限公司、北京国电通网络技术有限公司、甘肃省电力公司、辽宁省电力有限公司、天津市电力公司、山东电力集团公司、四川省电力公司、广东电网公司。本部分主要起草人：刘建明、赵丙镇、殷树刚、徐英辉、刘宣、汤立志、胡博、胡宇宣、王林信、朱伟义、于建成、吴赞红、刘继东、张嘉岷。本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。

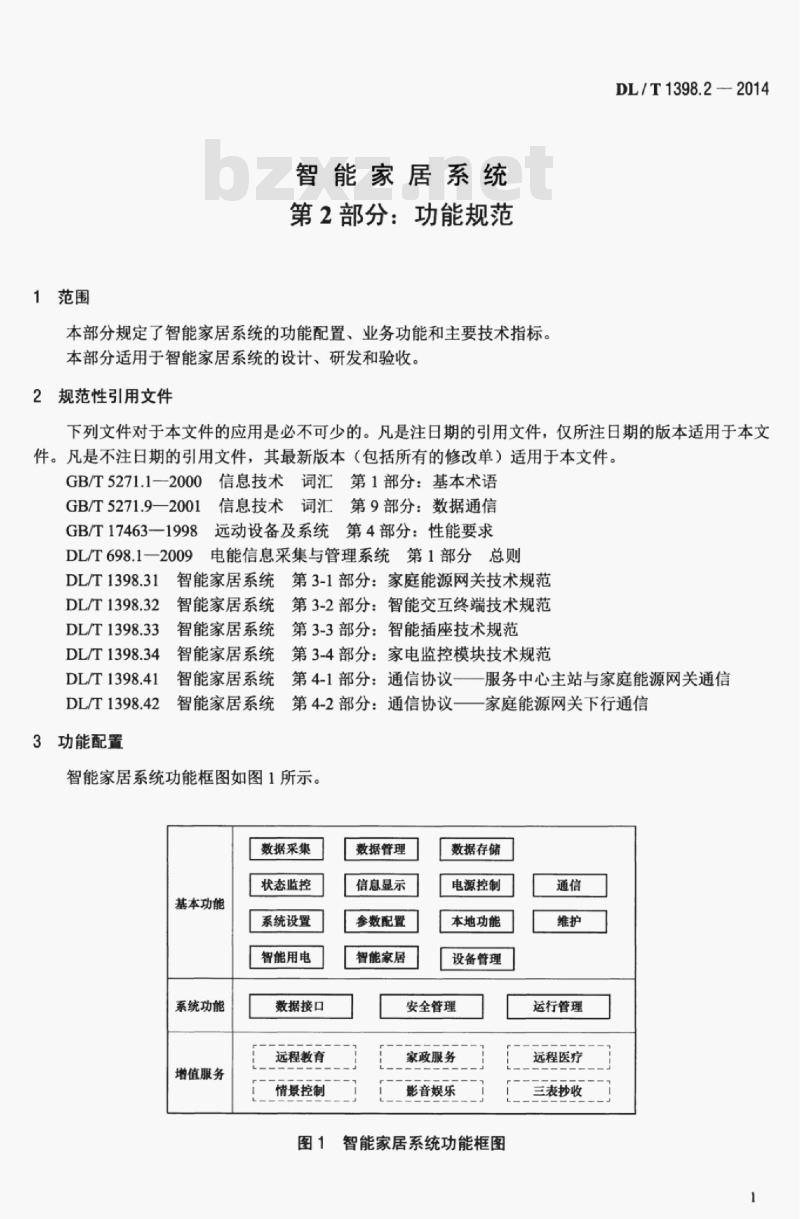

1范围
智能家居系统
第2部分：功能规范
本部分规定了智能家居系统的功能配置、业务功能和主要技术指标。本部分适用于智能家居系统的设计、研发和验收。2规范性引用文件
DL/T1398.22014
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5271.1一2000信息技术词汇第1部分：基本术语GB/T5271.9—2001信息技术词汇第9部分：数据通信GB/T17463—1998
远动设备及系统第4部分：性能要求DL/T698.1一2009电能信息采集与管理系统第1部分总则DL/T1398.31
智能家居系统第3-1部分：家庭能源网关技术规范DL/T1398.32
DL/T1398.33
DL/T1398.34
智能家居系统第3-2部分：智能交互终端技术规范智能家居系统第3-3部分：智能插座技术规范智能家居系统第3-4部分：家电监控模块技术规范DL/T1398.41
DL/T1398.42
3功能配置
智能家居系统第4-1部分：通信协议一一服务中心主站与家庭能源网关通信第4-2部分：通信协议一一家庭能源网关下行通信智能家居系统
智能家居系统功能框图如图1所示。数据采集
状态监控
基本功能
系统功能
增值服务
系统设置
智能用电
数据接口
远程教育
情景控制
数据管理
信息显示
参数配置
智能家居
数据存储
电源控制
本地功能
设备管理
安全管理
家政服务
影音娱乐
智能家居系统功能框图
运行管理
远程医疗
三表抄收
DL/T1398.2—2014
4功能配置要求
智能家居系统按照功能划分包括系统功能、基本功能和扩展功能，具体功能配置如表1所示。表1系统功能配置表
数据采集
数据存储
数据管理
用电设备管理
状态监控
信息显示
电源控制
系统设置
参数配置
本地功能
智能用电
用电信息
设备工作状态
安防报警信息
其他能源数据
环境参数
实时数据
历史数据
实时数据
历史数据
设备发现Www.bzxZ.net
设备添加
设备删除
设备信息更新
工作模式设置
状态反馈
电能数据显示
工作状态显示
整机通、断电
设备管理
参数设置
系统信息
软件升级
时钟同步
参数设置和查询
运行状态指示
本地通信接口
本地维护接口
恢复出厂设置
数据接收
数据统计结果展示
用电分析结果展示
双向交互
必备功能
可选功能
智能家居
安全管理
运行管理
数据接口
增值服务
主要技术指标
5.1系统可靠性
表1（续）
家居控制
家庭安防
楼宇对讲
环境参数
双向数据传输
恢复出厂设置
鉴权认证
数据安全
权限管理
安全管理
用户管理
数据获取
数据传输
事件消息
远程医疗
三表抄收
家政服务
远程教育
情景控制
影音娱乐
必备功能
DL/T1398.2—2014
可选功能
系统（或设备）可靠性是指系统（或设备）在规定的条件和规定的时段内完成预定功能的能力，一般用“平均无故障工作时间MTBF”的小时数表示。系统可靠性MTBF用于考核可修复系统的可靠性，它取决于系统设备和软件的可靠性以及系统结构。MTBF=TO
式中：
T(t)—系统工作时间（从开始正常运行到考核结束时系统正常运行的累积间隔时间)，h；一考核时间内故障次数。
智能插座、家庭能源网关、智能交互终端、家电监控模块的MTBF应大于或等于20000h。5.2数据完整性
数据完整性是指在信源和信宿之间的信息内容的不变性。它与有错报文残留概率（残留差错率）有3
DL/T1398.22014
关，包括有错报文残留概率和未发现的报文丢失概率。数据完整性分级规定有错报文残留率的上限值，它取决于由信源到信宿的整个传输信道上的比特差错率。数据完整性分级和在比特差错率P-10-4的条件下的残留差错率R请参见GB/T17463一1998。智能家居系统属于循环更新系统，错误信息易于发现和纠正，可选择级别I1，而遥控命令可选择级别I3。4
