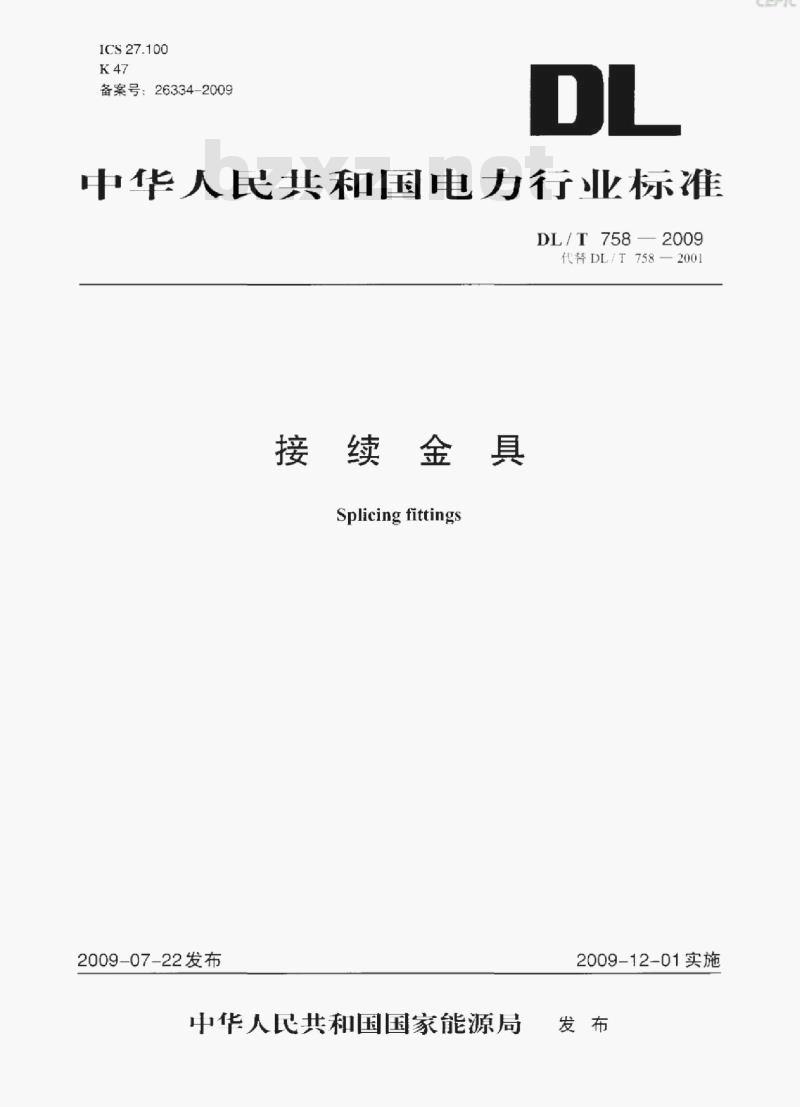

【DL电力标准】 接续金具

DL/T 758-2009.Splicing fittings.

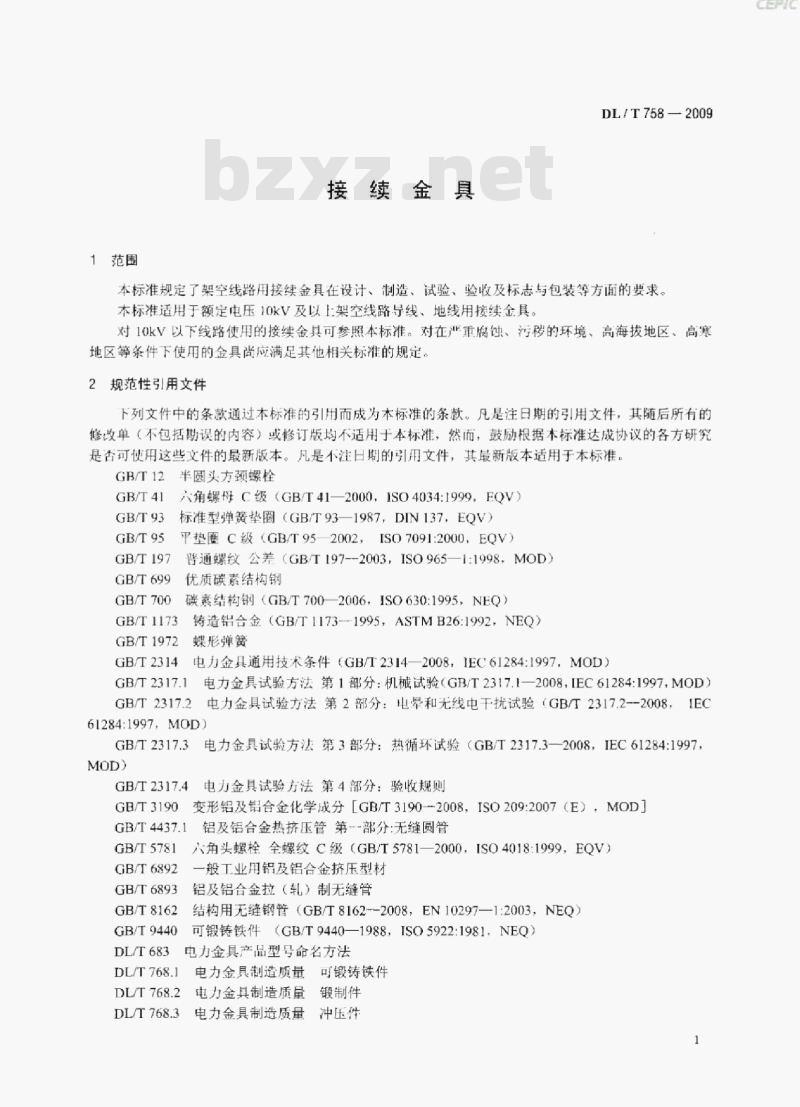

1范围
DL/T 758规定了架空线路用接续金具在设计、制造、试验、验收及标志与包装等方面的要求。
DL/T 758适用于额定电压10kV及以上架空线路导线、地线用接续金具。
对10kV以下线路使用的接续金具可参照本标准。对在严重腐蚀、污秽的环境、高海拔地区、高寒地区等条件下使用的金具尚应满足其他相关标准的规定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为木标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 12半圆头方颈螺栓
GB/T41六角螺母 C级(GB/T41一2000， ISO 4034:1999，EQV)
GB/T93标准型弹簧垫圈 (GB/T93- 1987， DIN 137，EQV)
GB/T95平垫圈 C级(GB/T95- 2002， ISO 7091:2000，EQV)
GB/T 197普通螺纹公差(GB/T 197--2003，ISO 965- 1:1998， MOD)
GB/T 699优质碳素结构钢
GB/T 700碳素结构钢(GB/T 700- 2006， ISO 630:1995，NEQ)
DLT 768.5电力金具制造质量铝制件
DLT 768.6电力金具制造质量焊接件
DL/T 768.7电力金具制造质量钢铁 件热镀锌层
JB/T8177绝缘子金属附件热镀锌层通用技术条件
3型式及分类
接续金具按其承受拉力状况分为承力型和非承力型。
3.1承力型接续金具一般分为压缩型和预绞式。

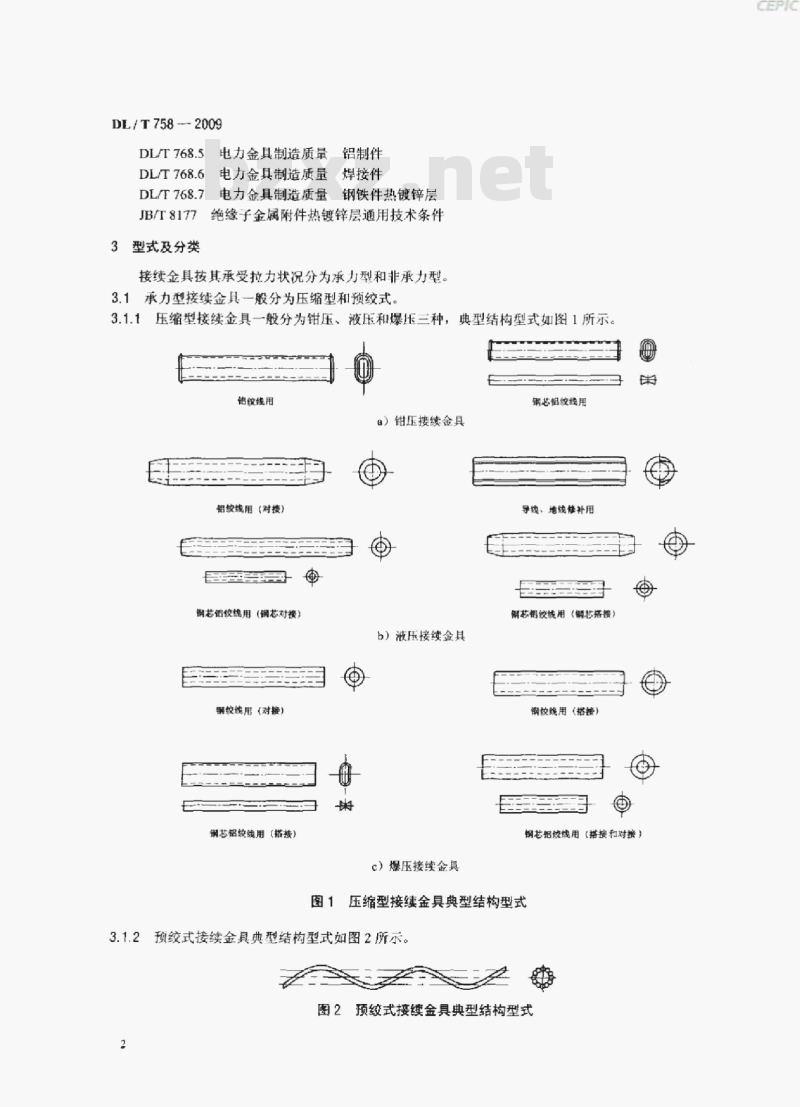

3.1.1压缩型接续金具一般分为钳压、液压和爆压三种，典型结构型式如图1所示。
