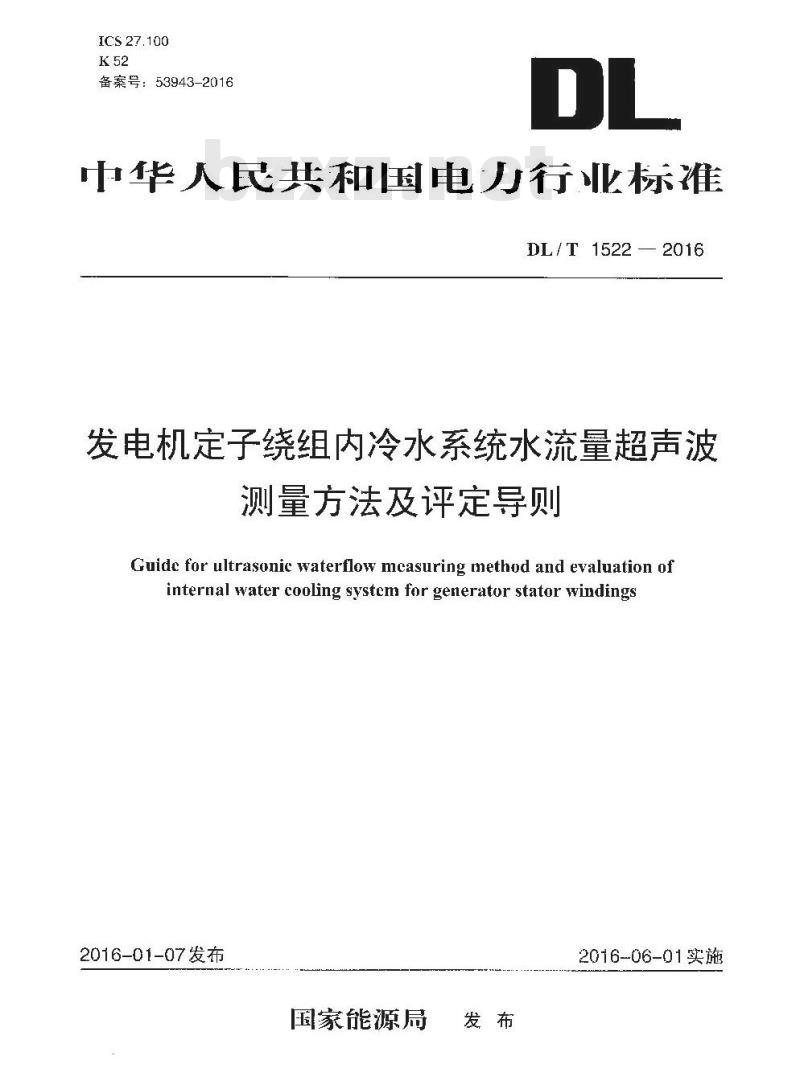

【DL电力标准】 发电机定子绕组内冷水系统水流量超声波测量方法及评定导则

DL/T 1522-2016.Guide for ultrasonic waterflow measuring method and evaluation of internal water cooling system for generator stator windings.

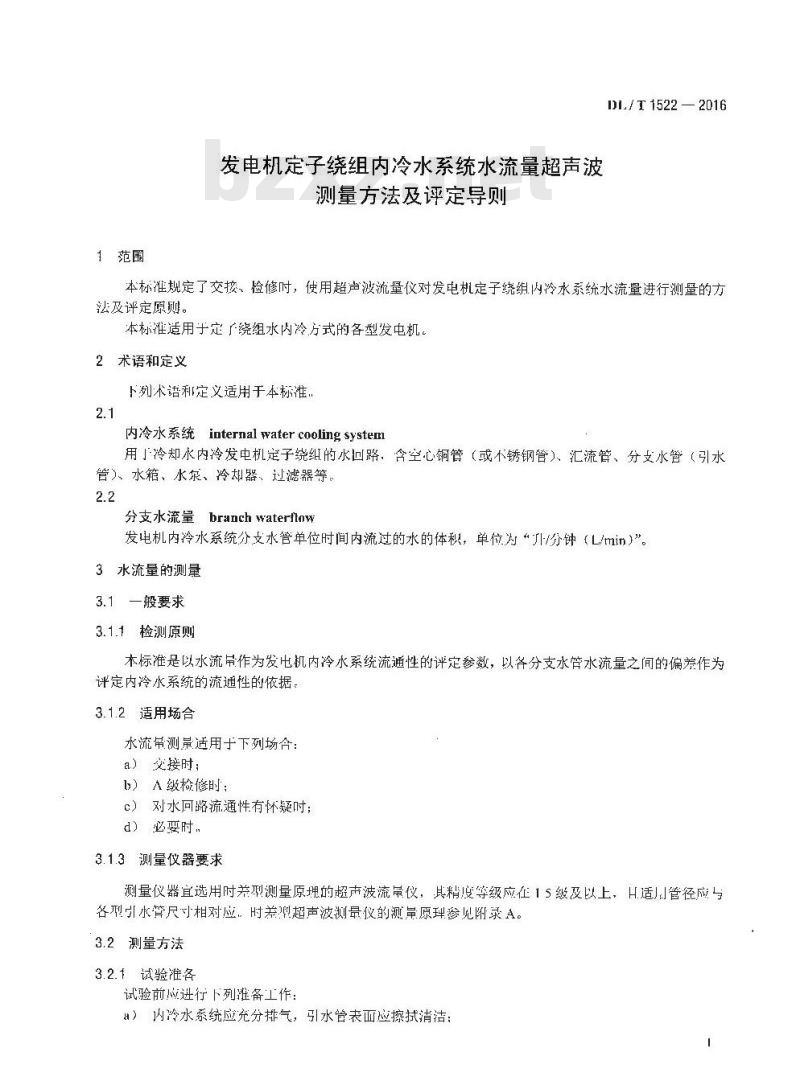

1范围
DL/T 1522规定了交接、检修时，使用超声波流量仪对发电机定子绕组内冷水系统水流量进行测量的方法及评定原则。
DL/T 1522适用于定子绕组水内冷方式的各型发电机。
2术 语和定义
下列术语和定义适用于本标准。
2.1内冷水系统 internal water cooling system
用于冷却水内冷发电机定子绕组的水回路，含空心铜管(或不锈钢管)、汇流管、分支水管(引水管)、水箱、水泵、冷却器、过滤器等。
2.2分支水流量 branch waterflow
发电机内冷水系统分支水管单位时间内流过的水的体积，单位为“升/分钟(L/min)”。
3水流量的测量
3.1 一般要求
3.1.1检测原则
本标准是以水流量作为发电机内冷水系统流通性的评定参数，以各分支水管水流量之间的偏差作为评定内冷水系统的流通性的依据。
3.1.2 适用场合
水流量测量适用于下列场合:
a) 交接时;
b) A 级检修时;
c)对水回路流通性有怀疑时;
d) 必要时。
3.1.3测量仪器要求

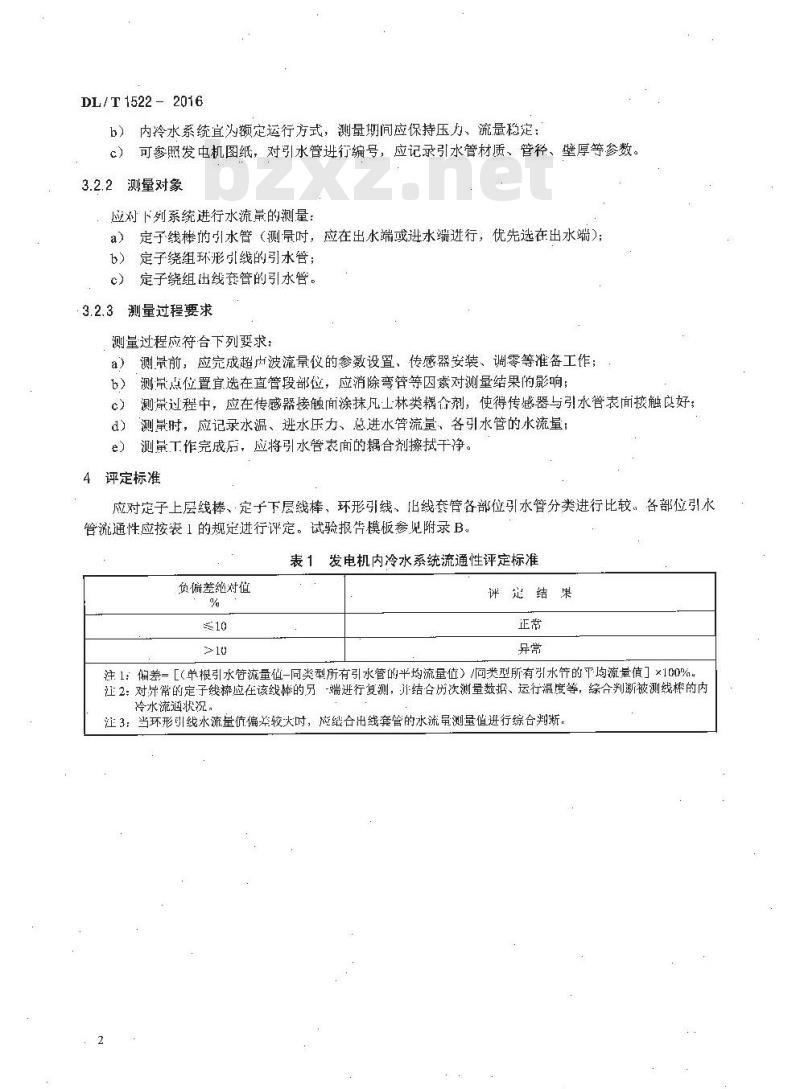

测量仪器宜选用时差型测量原理的超声波流量仪，其精度等级应在1.5级及以上，且适用管径应与各型引水管尺寸相对应。时差型超声波测量仪的测量原理参见附录A。
