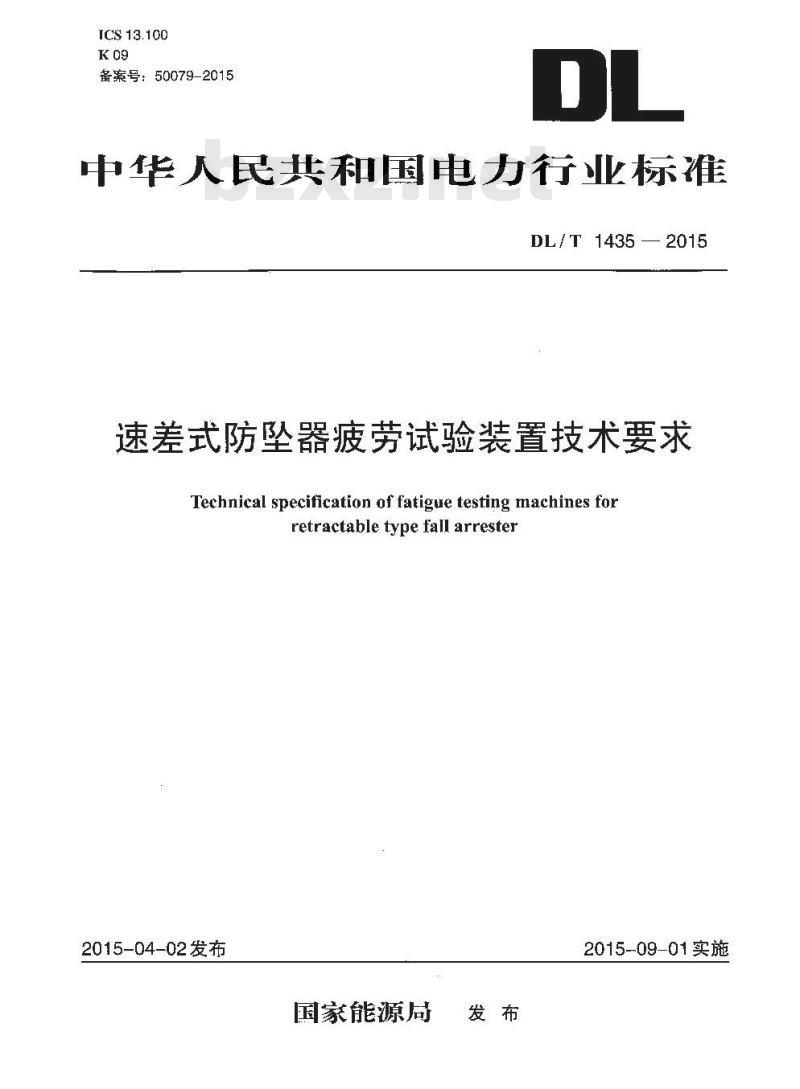

【DL电力标准】 速差式防坠器疲劳试验装置技术要求

ICS13.100
备案号：50079-2015
中华人民共和国电力行业标准
DL/T1435—2015
速差式防坠器疲劳试验装置技术要求Technical specification of fatigue testing machines forretractable type fall arrester2015-04-02发布
国家能源局
2015-09-01实施

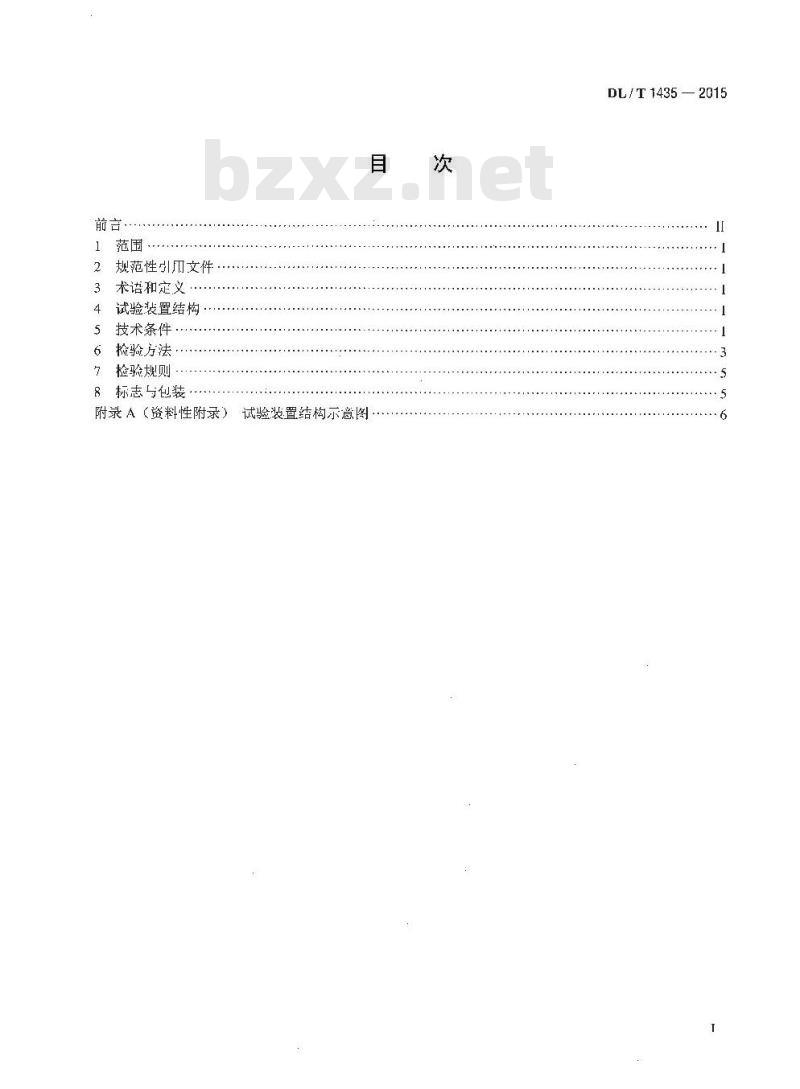

范围，
2规范性引用文件
3术语和定义
4试验装置结构·
5技术条件
6检验方法…
7检验规则
8标志与包装
附录A（资料性附录）试验装置结构示意图次
DL/T1435—2015
DL/T1435--2015

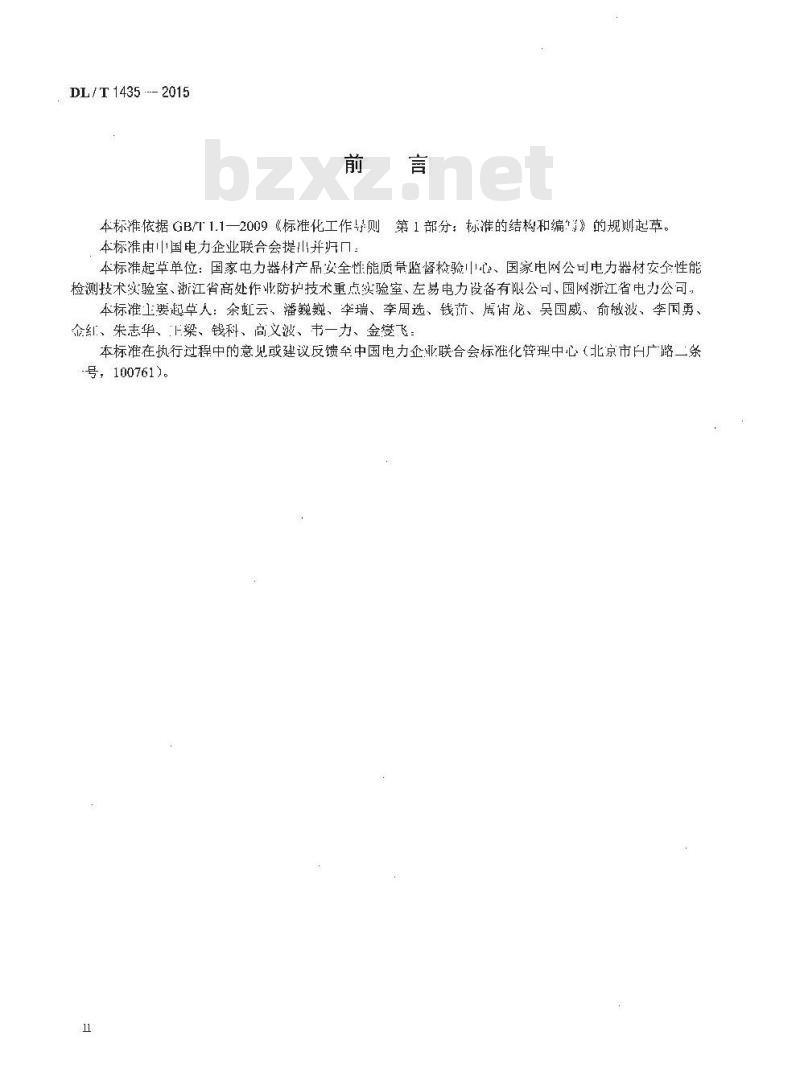

本标准依据GB/1.1一2009《标准化工作导则第1部分：标准的结构和编写》的规则起草。本标准由山国电力企业联合会提山并归口：本标准起草单位：国家电力器材产品安全性能质量监督检验中心、国家电网公司电力器材安全性能检测技术实验室、浙江省高处作业防护技术重点实验室、左易电力设备有限公司，国网浙江省电力公司，本标准王要起草人：余虹云、潘魏魏、李瑞、李周选、钱ü、周甫龙、吴国威、俞嫩波、李国勇、金红、朱志华、下梁、钱科、高义波、韦一力、金燮飞本标准在执行过程中的意见或建议反馈卒中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。

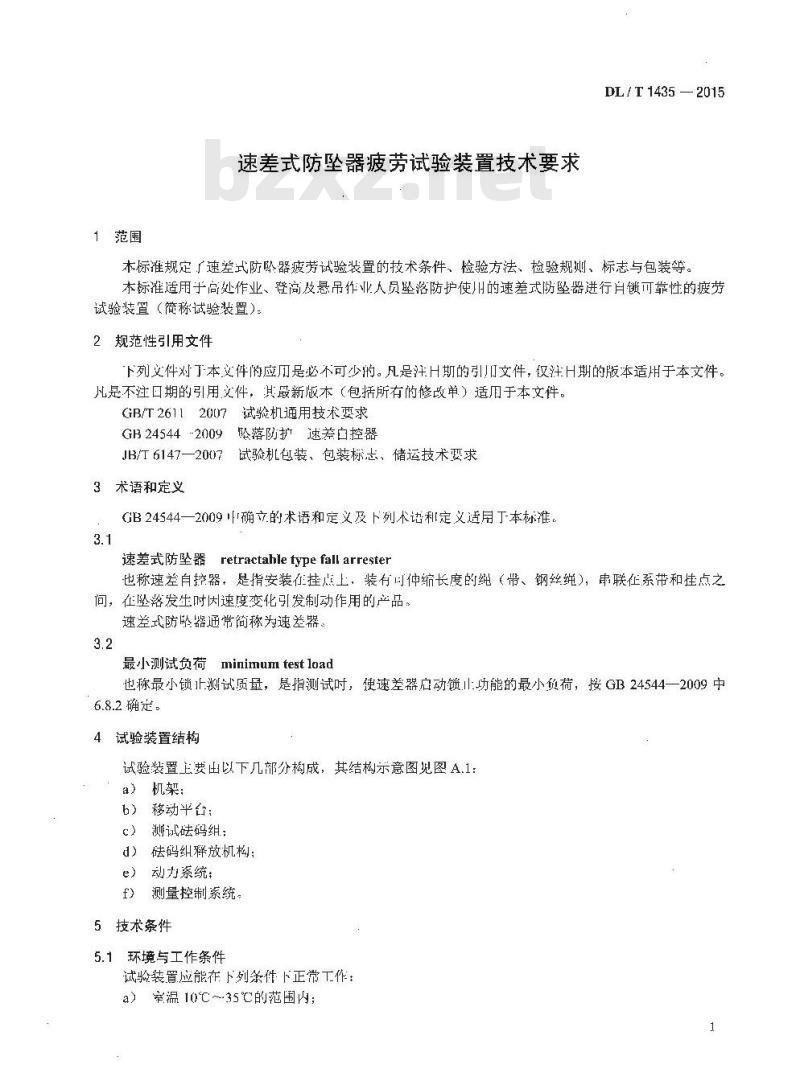

1范围
速差式防坠器疲劳试验装置技术要求DL/T1435—2015
本标准规定广速差式防臀器疲劳试验装置的技术条件、检验方法，检验规灿、标志与包装等。本标准适用于高处作业、登高及悬吊作业人员坠落防护使川的速差式防坠器进行月锁可靠性的疲劳试验装置（简称试验装置）：
2规范性引用文件
下列文件对丁本文件的应是必不可少的。凡是注H期的引川文件，仅注H期的版本适用于本文件。凡是不注口期的引用文件，其最新版木（包括所有的修改单）适旧于本文件。GB/T26112007试验机通用技术要求GB24544-2009落防护速差白控器JB/T6147一2007试验机包装、包装标志、储运技术要求3术语和定义
GB24544一2009确立的术语和定义及下列术语和定文适丁本标准。3.1
速差式防坠器retractahletype fall arrester也称速差自挖器，是指安装在挂点上，装有可伸缩长度的绝（带、钢丝纯），串联在系带和挂点之问，在坠落发生时因速度变化引发制动作用的产品：速差式防坠器通常简称为速差器、3.2
最小测试负荷minimum testload也称最小锁止测试质量，是指测试时，使速差器启动锁山功能的最小负荷，按GB24544一2009中6.8.2 确定。
4试验装置结构
试验装置上要出以下几部分构成，其结构示意图见图A.1：a）机架：
b）移动平台：
测试码组：
d）码纠释放机构：
e）动力系统：
测量控制系统。
5技术条件
5.1 环境与工作条件
试验装置应能在下列条件下正常工作：a）室温10℃～35℃的范围内；
DL/T1435-2015

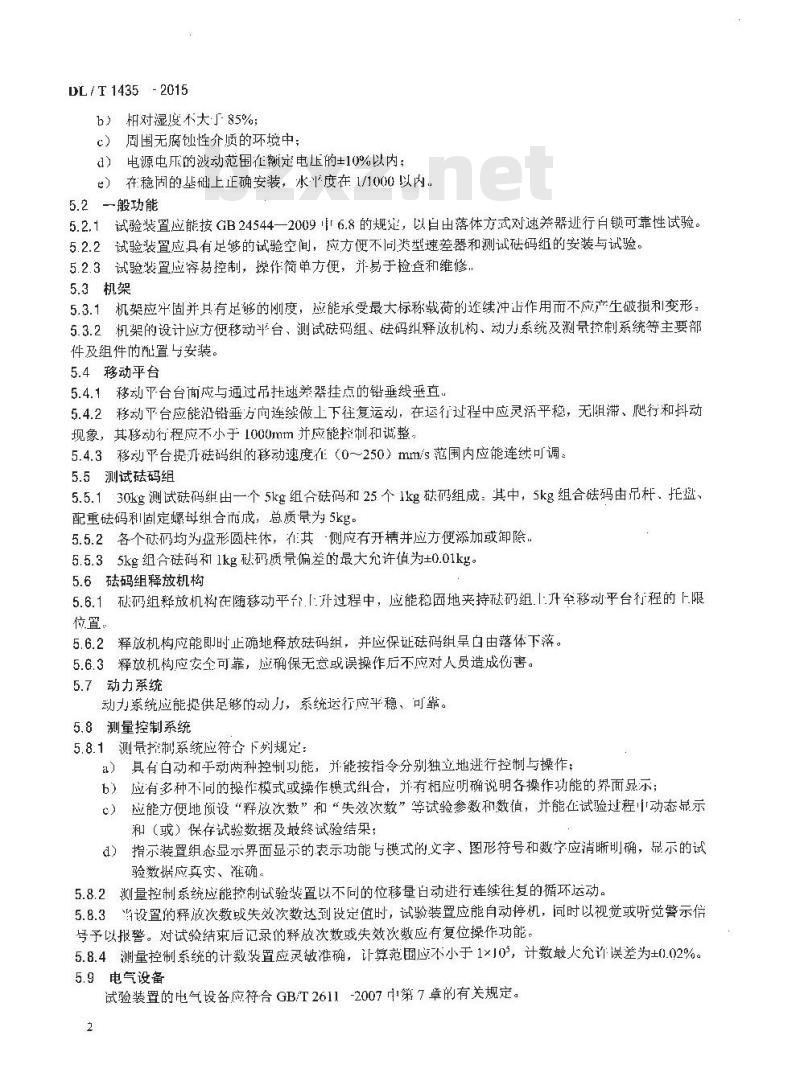

b）相对湿度不大了85%；
c）周围无腐蚀性介质的环境中：d）电源电压的波动范围在额定电压的±10%以内；e）在稳固的基础上正确安装，水半度在1/1000以内。5.2般功能
5.2.1试验装置应能按GB24544一20096.8的规，以自出落体方式对速差器迹行自锁可靠性试验。5.2.2试验装置应具有足够的试验空间，应方便不同炎型速差器和测试础码组的安装与试验。5.2.3试验装置应容易控制，操作简单方便，并易于检查和维修，5.3机架
5.3.1机架应牢固并具有足够的刚度，应能承受最大标称载荷的连续冲击作用而不应产生破损利变形！5.3.2机架的设计应方便移动半台、测试砖码组、码纠释放机构、动力系统及测量控制系统等主要部件及组件的配置与安装。
5.4移动平台
5.4.1移动平台台面应与通过吊托速养器挂点的铅垂线垂直.5.4.2移动平台应能沿铅垂方向连续做工下往复运动，在运行过程中应灵活平稳，无阻滞、爬行和抖动现象，其移动行程应不小于1000mm并应能控制和谢整，5.4.3移动平台提汀码组的移动速度准：（0~～250）mm/s范围内应能连续可调。5.5测试码组
5.5.130kg测试码组由一个5kg组合码和25个1kg磁码组成：其中，5kg组合祛码由吊杆、托盘、配重码利固定螺母组合而成，总质量为5k。5.5.2各个础码均为盘形圆柱体，在其-侧应有开槽并应方便添加或卸险，5.5.35kg组合础码和1kg础码质量偏差的最大充许值为±0.01kg。5.6码组释放机构
5.6.1码组释放机构在随移动平台.1升过程中，应能愁固地夹持础码组.1:升至移动平台行程的「限位置。
5.6.2释放机构应能即时止确地释放码组，并应保证码组呈白由落体下落。5.6.3释放机构应安全可靠，应确保无意或误操作后不应对人员造成伤害。5.7动力系统
动力系统应能提供足够的动力，系统运行应平稳、可靠。5.8测量控制系统
5.8.1测量控制系统应符合下列规定：a）具有白动和平动两种控制动能，并能按指令分别独立地进行控制与操作：b）应有多种不同的操作模式或操作模式组合，并有相应明确说明各操作功能的界面显示；应能方便地预设“释放次数”和“失效次数”等试验参数和数值，并能在试验过程中动态显示和（或）保存试验数据及最终试验结果：d）指示装置组态显示界面显示的表示功能与模式的文字、图形符号和数字应清晰明确，显示的试验数据应真实、准确。
5.8.2测量控制系统应能控制试验装置以不同的位移量白动进行连续往复的循环运动。5.8.3当设置的释放次数或失效次数达到设定值时，试验装置应能自动停机，同时以视觉或听觉警示信号予以报警。对试验结束后记录的释放次数或失效次数应有复位操作功能。5.8.4测量控制系统的计数装置应灵敏准确，计算范围应不小于1×J0，计数最大允许误差为±0.02%。5.9电气设备
试验装置的电气设备应符合GB/T2611-2007中第7章的有关规定。2
5.10安全保护装置
5.10.1试验装置应配备急停装置，其位置应明显并使」操控，5.10.2试验装胃的运动部件应有防护措施。DL/ T 1435 —2015
5.10.3试验装置的移动平台移动到其工作行程的上、下极限位置时，试验装置应自动停机并报警。5.11连续工作性能
试验装置的工作性能应稳定可靠，并具有8H的连续工作能力。5.12其他要求
试验装置的基本要求、装配质量、机械安金防护和外观质量等，应符合GB/T2611-2007中第3竞、第 4 章利第 10 章的规定
6检验方法
检验条件
试验装置应在5.1规定的条件下进行检验。6.2 检验用器具
检验用仪器、量具和检具包括：a）质量为0.33kg的吊线坠：
1.0级宽座刀口直角尺，测量范用（0~800）mm分辨力为1mm 的 3m钢卷尺；免费标准下载网bzxz
d）分辨力为0.001kg的10kg电子秤；e）非接触式于持计数仪，量程不小于50次：f）2.0级的500V绝缘电阻测试仪，量程不小200MQ；g）3.0级耐电压测试仪，量程不小于10kV；符合GB24544—2009规定的速差器1只。h）
6.3般功能的检查
6.3.1将6.2h）规定的速差器接下述方法安装在试验装置「，并进行实际试验操作：ay
操作试验装置，使移动平价「升至其工作行程的上限位置：把速差器安装在机架顶部的吊环上；b)
将最小测试负荷的测试砖码组悬挂在速差器安全绳的托钩上，设定试验参数；操作试验装置，使码组自中下落：d)
操作试验装置，使移动平台向上运动，同时带动落下的码组重新工升至其工作行程的「限c）
位置：
重复d）和e）的操作五次。
6.3.2在移动平台上升和下降以及每次测试码组下落的试验过程中，按5.2租5.4.2进行月测检查，检查结果应满足相应要求，
6.4机架的检查
6.4.1将最小测试负荷换成30k测试础码组，按6.3.1的要求进行试验操作。6.4.2在移动半台上升利和下降以及每次础码组下落的试验过程中，按5.3进行H测检查，检查结果应满足相应要求。
6.5移动平台的检测
6.5.1垂白性的检测
a）移动平台台面与通过吊持速差器挂点钻乘线的垂白性，使用6.2a）规定的吊线坠和6.2b）规定的宽座刀口直角尺进行检测
b）检测时，将吊线坠托在机架顶部吊环的中心点上，并使吊线阶的顶尖对准缓冲装置工作台面的3
DL/T1435-·2015
中心，同时将宽座刀口百角尺放在移动平台的上面，尽量使其与绒坠的吊线贴合，但吊线不应受力，刀口直角尺与吊线应相五平行，不应有明显的来角，应满足5.4.1的要求。6.5.2最人行程的检测
a）操纵试验装置使移动平台从工作行程的下限位置移动到上限位置b）用6.2c）规定的钢卷尺测量移动台工作行程.1：、下限位置之间的距离，测量结果应满足5.4.2的要求，
6.6测试码组的检测
6.6.1码的外形及其组合方使性通过日测进行检查，并成满足5.5.1和5.5.2的要求。6.6.2码及组合祛码的质量使用6.2d）规定的电秤逊行检测，其结果应满足5.5.3的要求。6.7码组释放机构的检测
结命6.3~-6.4的检测，对释放机构夹持和释改础码组的效果及其安个可靠性，应通过实际操作利观测进行检查，并应满足5.6的要求。6.8动力系统的检测
缩合6.3-~6.4的检测，对动力系统的运行应通过实际操作利观测进行检查，详应满足5.7的要求。
6.9测量控制系统的检测
6.9.1测量控制系统应通过操作模式的切换、释放次数和失效次数等参数的设定，改变移动平分位移量试验等实际操作，进行日测检查，检查结果应满足5.8.1~5.8.3的要求。6.9.2测量控制系统计数装置的计数误差，应使用6.2e）规定的非接触式手持计数仪进行检测。检测结果应满足5.8.4的要求。
6.10电气设备的检测
6.10.1试验装置电气设备质量通过H测检查：6.10.2电气设备的绝缘电阻使用6.21）规定的绝缘电阻测试仪检测：耐电压性能使用6.2）规定的耐电压测试仪迹行检测，检测结果应满足5.9的要求。6.11安全保护装置的检测
6.11.1日测检查试验装置急停按钒实际位置的配置情况；其功能应在试验装置工作过程中按下急停装置的按钮进行检测，捡测结果应满足5.10.1的要求。6.11.2试验装置运动部件的安防护能力按下述方法逆行实际操作及观测检查：a）上升移动平分，使其运行到其工作行程的上限位置，试验装置应白动停:运动；b）下降移动平台，使其运行到其工作行程的下限位置，试验装置应白动停山运动。检测结果满足5.10.2和5.10.3的要求。6.12连续工作性能的检测
6.12.1试验装置的连续工作性能应按CiB24544一2009中6.8规定的方法，对速差器进行8h常规的自锁可靠性疲劳试验进行检测，试验方法如下：a）将最小测试负荷的码纠连在速并器安全绝米端：h）将速差器安全绳拉出1m，测试磁码组距挂点水平距离不超过300mm；：c）设延移动台提升础码组的移动速度在200mm/s，释放测试码组；d）连续重复b）利）的操作8h，试验过程中娅果速差器失效，可史换新的速差器纳续试验到规定时间。
6.12.2试验结束后对试验装置进行全面检测，其性能应满足本标准的全部要求6.13其他要求的检查
试验装置的基木要求、装配质量、机械安全和外观质量等应按GB/T2611一2007第3章、第4章和第10章的要求，进行实际检测或观测检查，并应满定5.12的要求。4
7检验规则
7.1出厂检验
7.1.1厂检验项目为除5.11以外的全部项目。DL/T1435-2015
7.1.2厂检验主要项H的实测数据应记入出」合格证中，产品取得合格证方能山厂7.2型式检验
型式检验项目应为第5章的全部项目：7.2.1
7.2.2，有下列情况之、时应进行型式检验：a）新产品试制或老产品转厂生产的定型鉴定时；b）产品正式生产后，其结构设计、材料、工艺及关键的配套元器件有较大改变，可能影响产品性能时；
c）产品长期停产后恢复生产时：d）国家质品监督检验机构提山型式试验的要求时。7.3判定规则
7.3.1对于出！检验，每分试验装置出厂检验项目的合格率应达到100%方为合格。7.3.2对」型式检验，半批量不人」50台时，抽样2台，者检验后有1台不合格，则判定该批产品为不合格批；当批量大于50台时，抽样5台，检验后出现2冶或2分以上不个格品，则判定该批产品为不合格批。
8标志与包装
8.1标志
8.1.1试验装置应有铭牌，其内容包：a）型号：
b）名称；
最大工作行程：
制造日期、编号;
制造者名称或标志。
8.1.2对于执行本标准的产品，应在产品或产品使用说明书上标明本标准编号（代号、顺序号、年号）利名称。
8.2包装
8.2.1试验装置的包装应为防锈、防尘组合的复合防护包装。8.2.2试验装置的包装应符合JB/T6147—2007中5.6.4和5.6.6的规定，8.2.3包装箱「：的收发货标志利1储运图示标志，应符合JB/T6147一2007小第6章的规定。DL/T1435—2015
附录A
（资料性附录）
试验装置结构示意图
试验装置结构示意图如图A.1所示。机架
速差器
测虽控制系统
码组释微机构
动力系统
移动平台
测试码组
图A.1试验装置结构示意图
