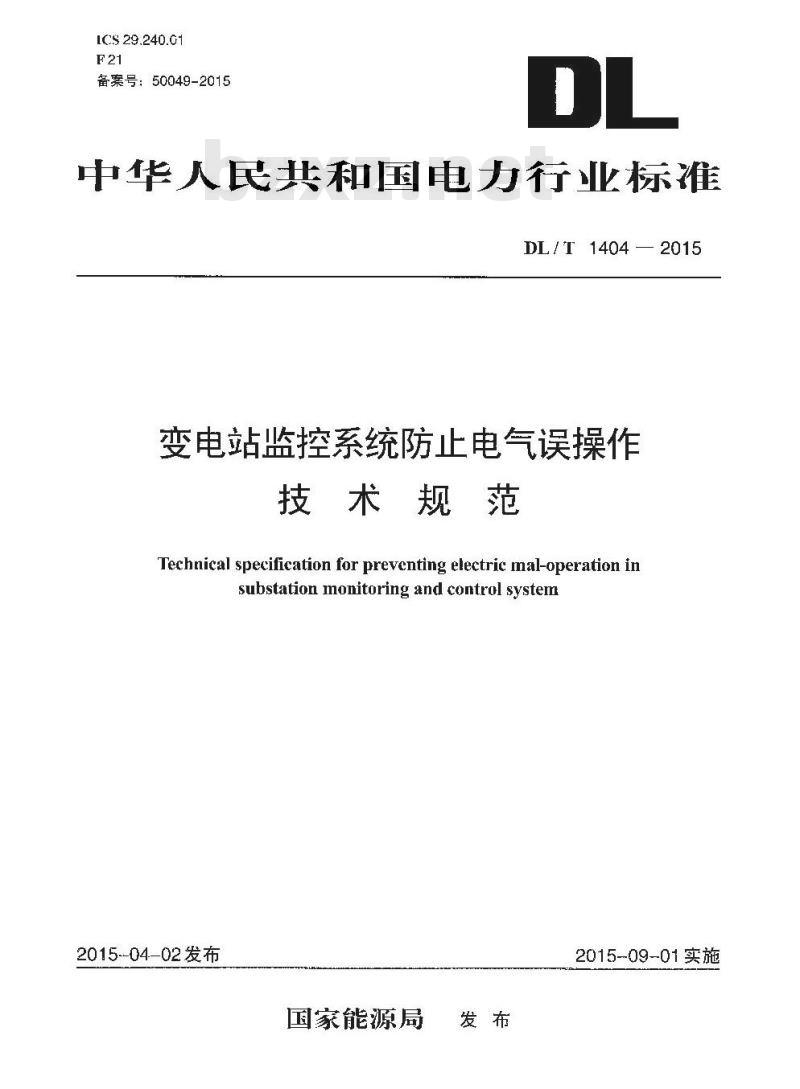

- DL/T 1404-2015 变电站监控系统防止电气误操作技术规范
【DL电力标准】 变电站监控系统防止电气误操作技术规范
本网站 发布时间:
2023-05-31 17:37:07
- DL/T 1404-2015
- 现行
标准号:
DL/T 1404-2015
标准名称:
变电站监控系统防止电气误操作技术规范
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1404-2015.Technical specification for preventing electric mal-operation in substation monitoring and control system.

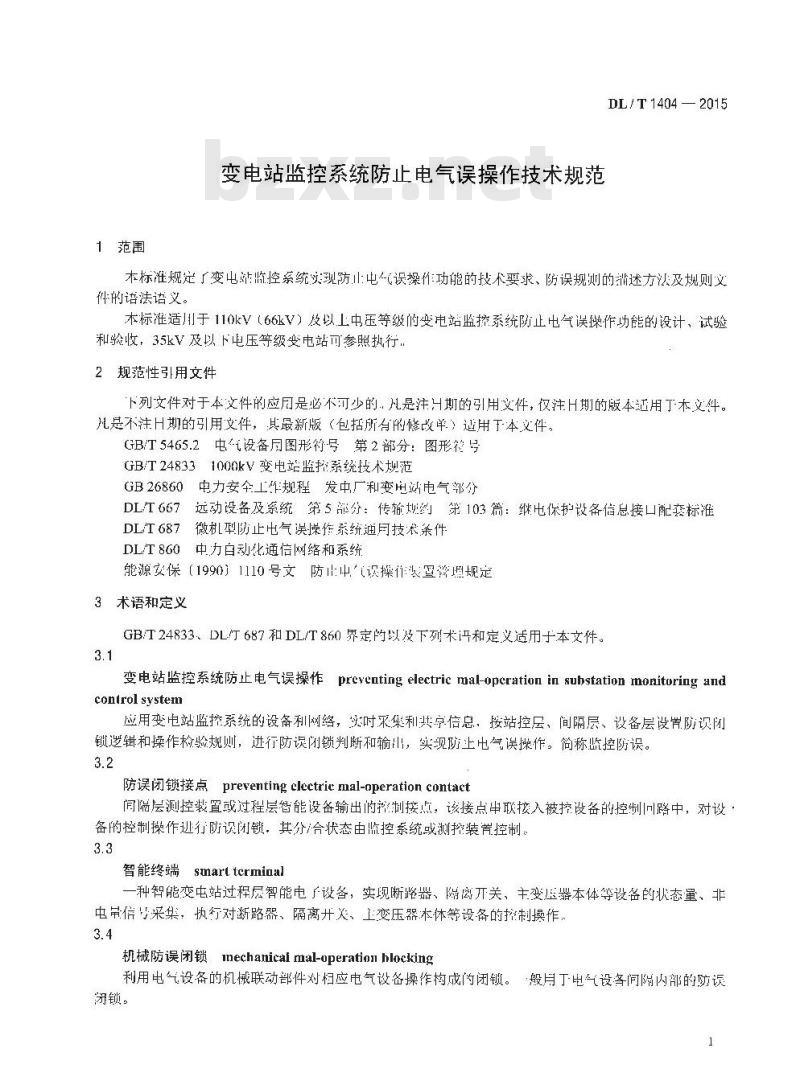

1范围
DL/T 1404规定了变电站监控系统实现防止电气误操作功能的技术要求、防误规则的描述方法及规则文件的语法语义。
DL/T 1404适用于110kV(66kV)及以上电压等级的变电站监控系统防止电气误操作功能的设计、试验和验收,35kV及以下电压等级变电站可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版(包括所有的修改单)适用于本文件。
GB/T 5465.2电气设 备用图形符号第2 部分:图形符号
GB/T 24833 1000kV 变电站监控系统技术规范
GB 26860电力安全 工作规程发电厂和变电站电气部分
DL/T667远动设备及系统 第5 部分:传输规约第103 篇:继电保护设备信息接口配套标准
DL/T 687微机型防止电气误操作系统通用技术条件
DL/T 860电力自动化通信网络和系统
能源安保(1990) 110号文防止电气误操 作装置管理规定
3术语和定义
GB/T 24833、DL/T 687和DL/T 860界定的以及下列术语和定义适用于本文件。
3.1变电站监控系统防止电气误操作preventing electric mal-operation in substation monitoring and
control system
应用变电站监控系统的设备和网络,实时采集和共享信息,按站控层、间隔层、设备层设置防误闭锁逻辑和操作检验规则,进行防误闭锁判断和输出,实现防止电气误操作。简称监控防误。
3.2防误闭锁接点preventing electric mal-operation contact
间隔层测控装置或过程层智能设备输出的控制接点,该接点串联接入被控设备的控制回路中,对设备的控制操作进行防误闭锁,其分/合状态由监控系统或测控装置控制。
1范围
DL/T 1404规定了变电站监控系统实现防止电气误操作功能的技术要求、防误规则的描述方法及规则文件的语法语义。
DL/T 1404适用于110kV(66kV)及以上电压等级的变电站监控系统防止电气误操作功能的设计、试验和验收,35kV及以下电压等级变电站可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版(包括所有的修改单)适用于本文件。
GB/T 5465.2电气设 备用图形符号第2 部分:图形符号
GB/T 24833 1000kV 变电站监控系统技术规范
GB 26860电力安全 工作规程发电厂和变电站电气部分
DL/T667远动设备及系统 第5 部分:传输规约第103 篇:继电保护设备信息接口配套标准
DL/T 687微机型防止电气误操作系统通用技术条件
DL/T 860电力自动化通信网络和系统
能源安保(1990) 110号文防止电气误操 作装置管理规定
3术语和定义
GB/T 24833、DL/T 687和DL/T 860界定的以及下列术语和定义适用于本文件。
3.1变电站监控系统防止电气误操作preventing electric mal-operation in substation monitoring and
control system
应用变电站监控系统的设备和网络,实时采集和共享信息,按站控层、间隔层、设备层设置防误闭锁逻辑和操作检验规则,进行防误闭锁判断和输出,实现防止电气误操作。简称监控防误。
3.2防误闭锁接点preventing electric mal-operation contact
间隔层测控装置或过程层智能设备输出的控制接点,该接点串联接入被控设备的控制回路中,对设备的控制操作进行防误闭锁,其分/合状态由监控系统或测控装置控制。
