【DL电力标准】 滚轴筛

ICS27.100
备案号：47947-2015

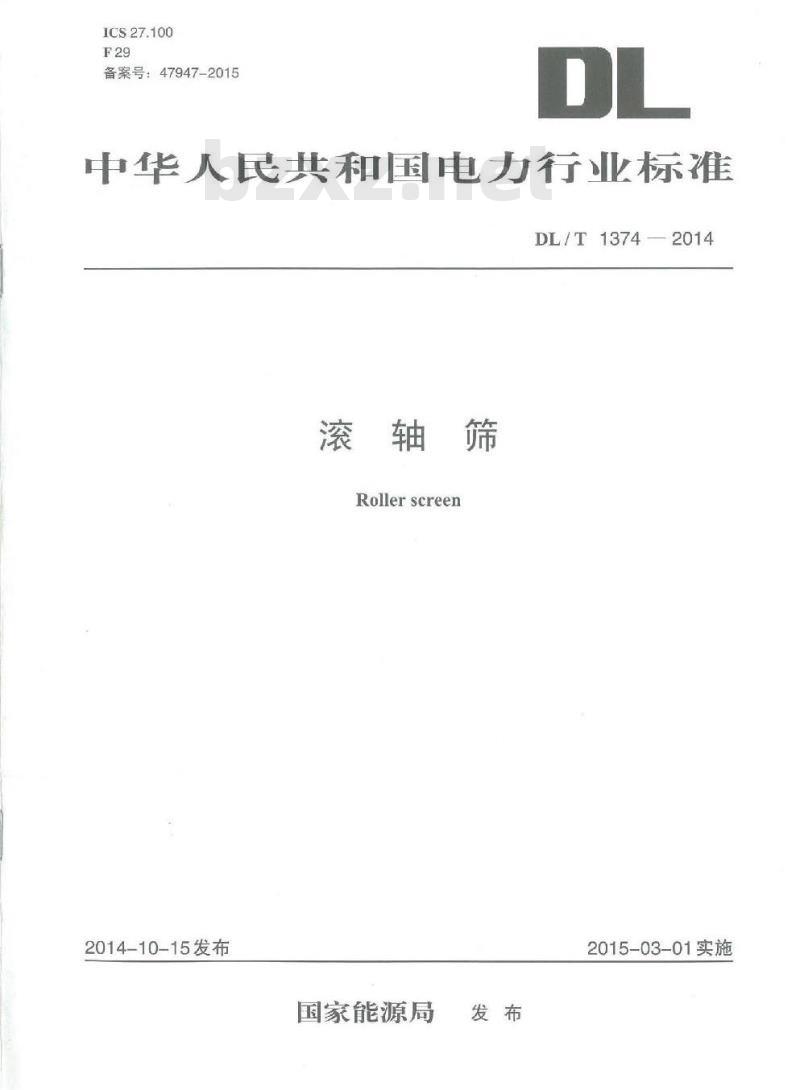

中华人民共和国电力行业标准
DL/T1374—2014
滚轴筛
Rollerscreen
2014-10-15发布
国家能源局
2015-03-01实施
规范性引用文件，
产品分类
技术要求
检验方法·
检验规定
标志、包装和运输
DL/T1374—2014
DL/T1374—2014

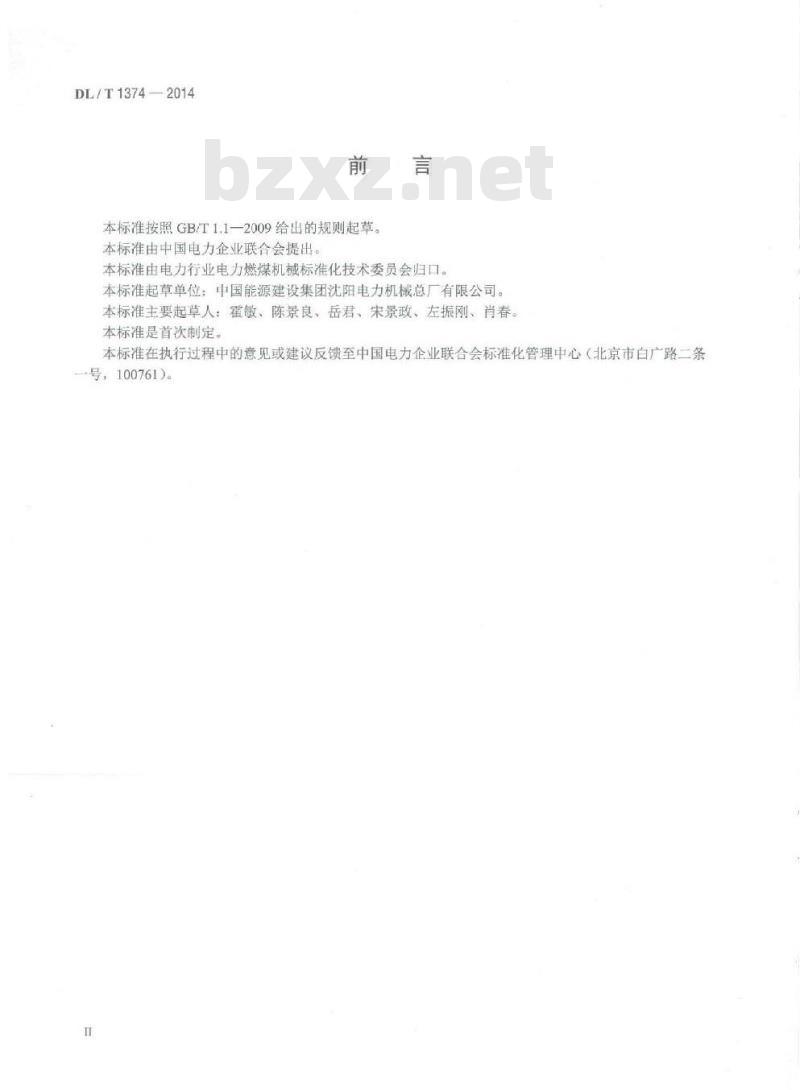

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业电力燃煤机械标准化技术委员会归口。本标准起草单位：中国能源建设集团沈阳电力机械总厂有限公司。本标准主要起草人：霍敏、陈景良、岳君、宋景政、左振刚、肖春。本标准是首次制定。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条—号，100761)。

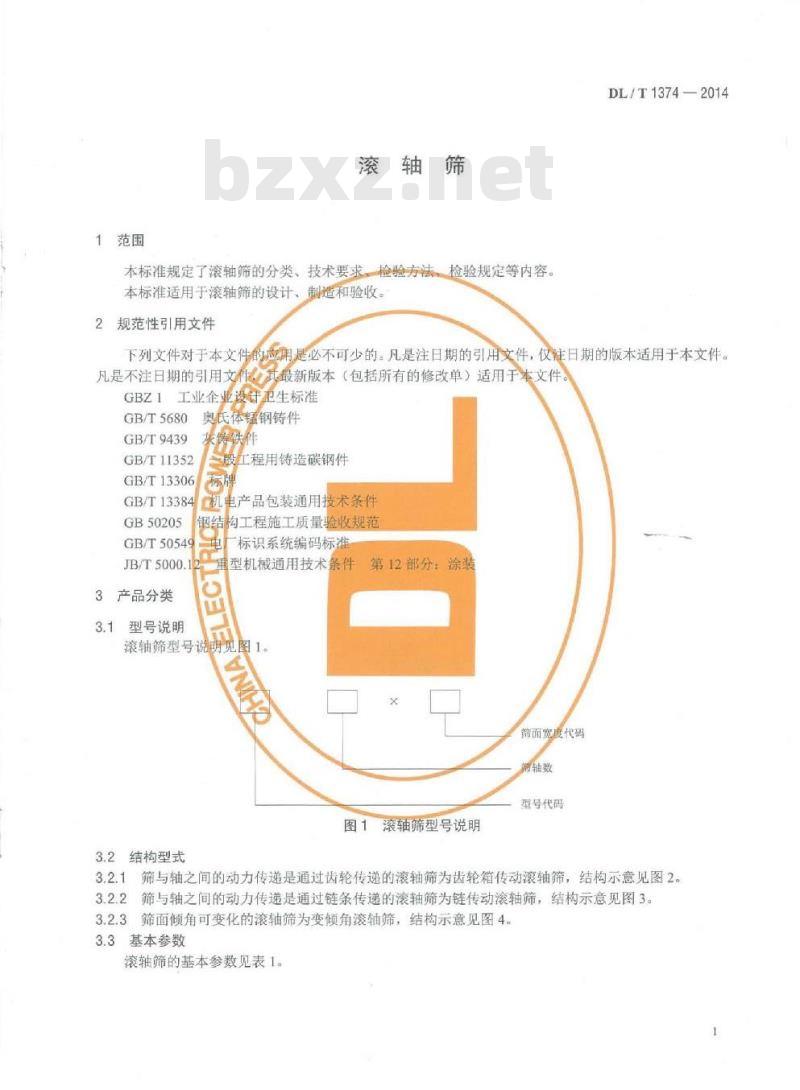

1范围
滚轴筛
本标准规定了滚轴筛的分类、技术要求、检验方法、检验规定等内容。本标准适用于滚轴筛的设计、制造和验收。规范性引用文件
DL/T1374—2014
下列文件对于本文件的确是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文代最新版本（包括所有的修改单）适用于本文件。GBZ1工业企业设计卫生标准
GB/T5680
GB/T9439
GB/T11352
GB/T13306
GB/T13384
GB50205
GB/T50549
JB/T5000.1
3产品分类
奥氏体锰钢铸件
尿铁件
般工程用铸造碳钢件
机电产品包装通用技术条件
钢结构工程施工质量验收规范
标识系统编码标准
型机械通用技术条件第12部分：涂装Obzxz.net
型号说明
滚轴筛型号说明见图1。
筛面宽度代码
筛轴数
型号代码
图1滚轴筛型号说明
3.2结构型式
3.2.1筛与轴之间的动力传递是通过齿轮传递的滚轴筛为齿轮箱传动滚轴筛，结构示意见图2。3.2.2筛与轴之间的动力传递是通过链条传递的滚轴筛为链传动滚轴筛，结构示意见图3。3.2.3筛面倾角可变化的滚轴筛为变倾角滚轴筛，结构示意见图43.3基本参数
滚轴筛的基本参数见表1。
DL/T1374—2014
口7X10
口9×14
10×16

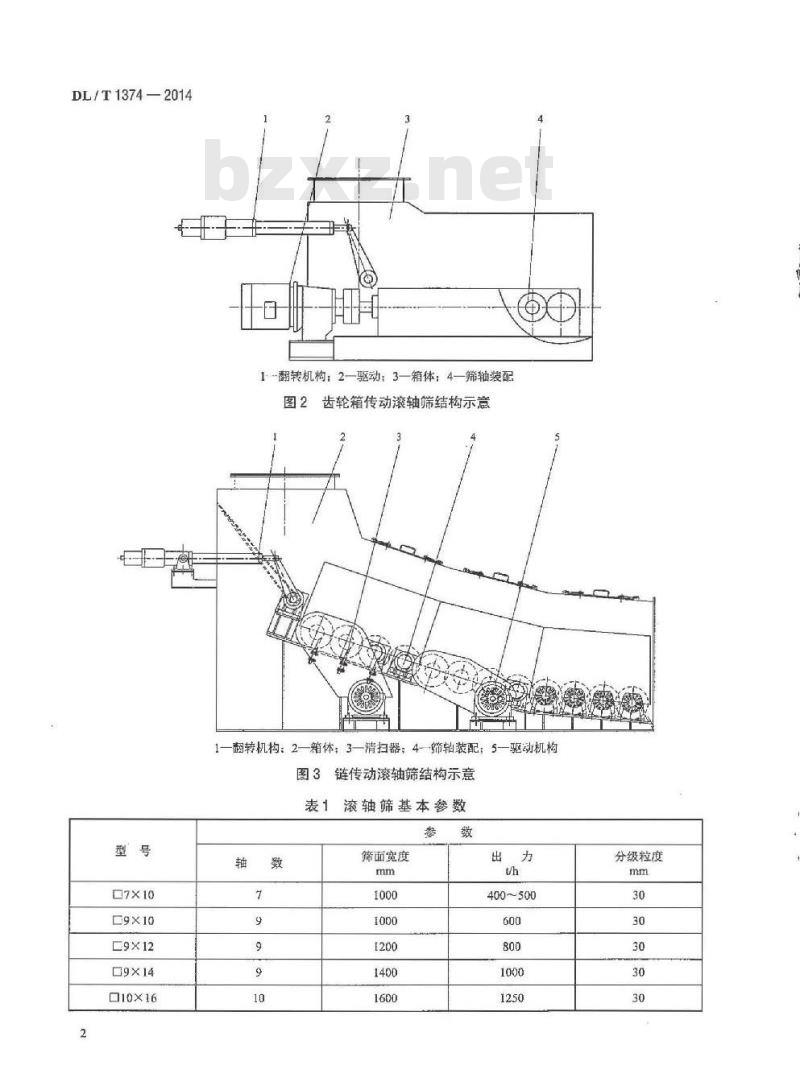

1翻转机构：2一驱动：3一箱体：4一筛轴装配图2齿轮箱传动滚轴筛结构示意
1一翻转机构：2一箱体；3一清扫器4筛轴装配；5一驱动机构图3链传动滚轴筛结构示意
表1滚轴筛基本参数
筛面宽度
400~500
分级粒度
口12x20
12×22
口15X25
4技术要求
表1（续）
筛面宽度
1翻转机构：2体：3一箔扫器：4—筛轴装配：5-驱动机构图4变倾角滚轴筛结构示意
滚轴筛应符合木标准的要求，并按照规定程序批准的图样及技术文件制造。4.2
铸铁件应符合GB/T9439的规定。4.3
铸钢件应符合GB/T11352的规定。4.4
焊接件应符合GB50205的规定。
除锈防腐涂漆应符合JB/T5000.12的规定。4.5
4.6工作环境温度为-20℃～40℃。4.7原材料、外购件、外协件应附有生产厂家的质量合格证。空载运行噪市值不得大于90dB（A）。4.8
筛片使用寿命应火于5000h。
DL/T1374—2014
分级粒度
4.10滚轴筛筛轴应设清扫装置，通过清扫装置有效地将筛片上的黏爆利杂物清除。清扫装置应有足够的强度，不得变形。
DL/T1374—2014
4.11滚轴筛箱体应在合适位置设置2个~3个检修门。4.12滚轴筛筛轴两端轴承中心的同轴度不应超过1mm。4.13轴承温升不得超过40℃，温度不应超过80℃，减速机温度不应超过60℃。4.14各传动件装配后应转动灵活、轻便，无卡涩现象。5检验方法
5.1本标准的4.2～4.5规定的技术要求应按相应标准的规定检验。5.2本标准的4.8应用声级计在距滚轴筛外廊1m处测量，6检验规定
6.1出厂检验
6.1.1每台产品须经制造厂质检部门检验合格，并附有产品合格证书方可出厂6.1.2滚轴筛出厂前应按下列要求进行空载试运：a）机器外部视检应光滑美观，焊缝平整，涂漆应均匀、完整。b）空载噪声应符合4.8的规定，轴承同心度应符合4.12的规定。c）对轴承和减速机温度应进行监测，直到温度稳定。若2h内温度不能稳定，应进行解体检查，排除故障，再进行试运。
6.2型式检验
6.2.1遇有下列情况应进行型式检验：新产品试制、定型、鉴定。
关键件材质及重大工艺改变可能影响产品质量时。b
产品停产两年，再恢复生产时。d)
质量监督机构提出要求或用户反馈问题较多时。6.2.2型式检验项目按本标准规定的全部项目检验。标志、包装和运输
7.1每台产品应在明显处固定产品标牌，其型式及尺寸应符合GB/T13306的规定，标注应包括下列内容：
制造厂名称：
产品名称及型号：
装机容量：
d）生产能力；
e）外形尺寸：
f)整机质量：
g）出厂编号：
h）制造日期。
2产品标识应符合GB/T50549的规定。7.2
3产品包装：
7.3.1产品应按装箱单分类包装，外露加工表面应涂防锈油并包扎好。7.3.2
随机发运的附件应装在箱内。
包装箱应牢固可靠，并应符合GBT13384的规定，以及满足水运、陆运的要求。7.3.4
包装箱外壁应有包括下列内容的文字标记：产品名称及型号：
制造厂及出厂编号：
收货单位及地址：
净质量、毛质量、箱号、外轮廊尺寸及运输起吊标记。出口产品的包装应满足外贸出口订货时的有关要求。随机附带的技术文件至少包括下列内容：a)
产品合格证书；
装箱单：
安装基础图：
使用说明书。
DL/T1374—2014
