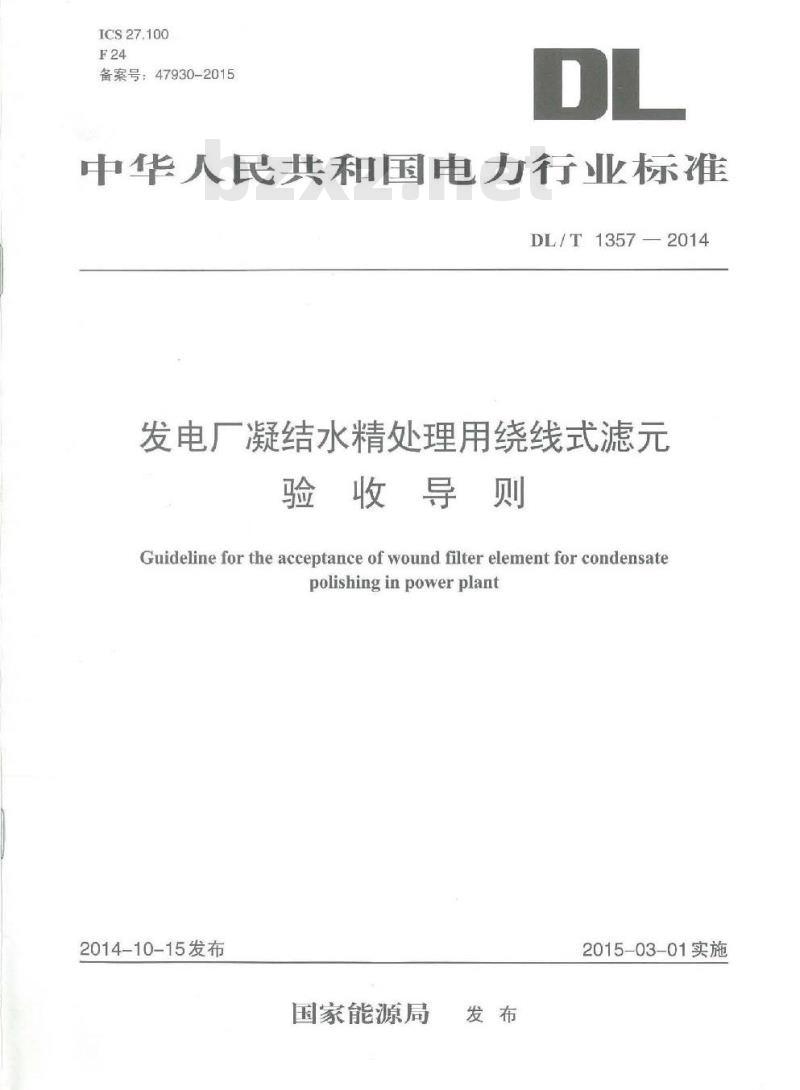

【DL电力标准】 发电厂凝结水精处理用绕线式滤元验收导则

DL/T 1357-2014.Guideline for the acceptance of wound filter element for condensate polishing in power plant.

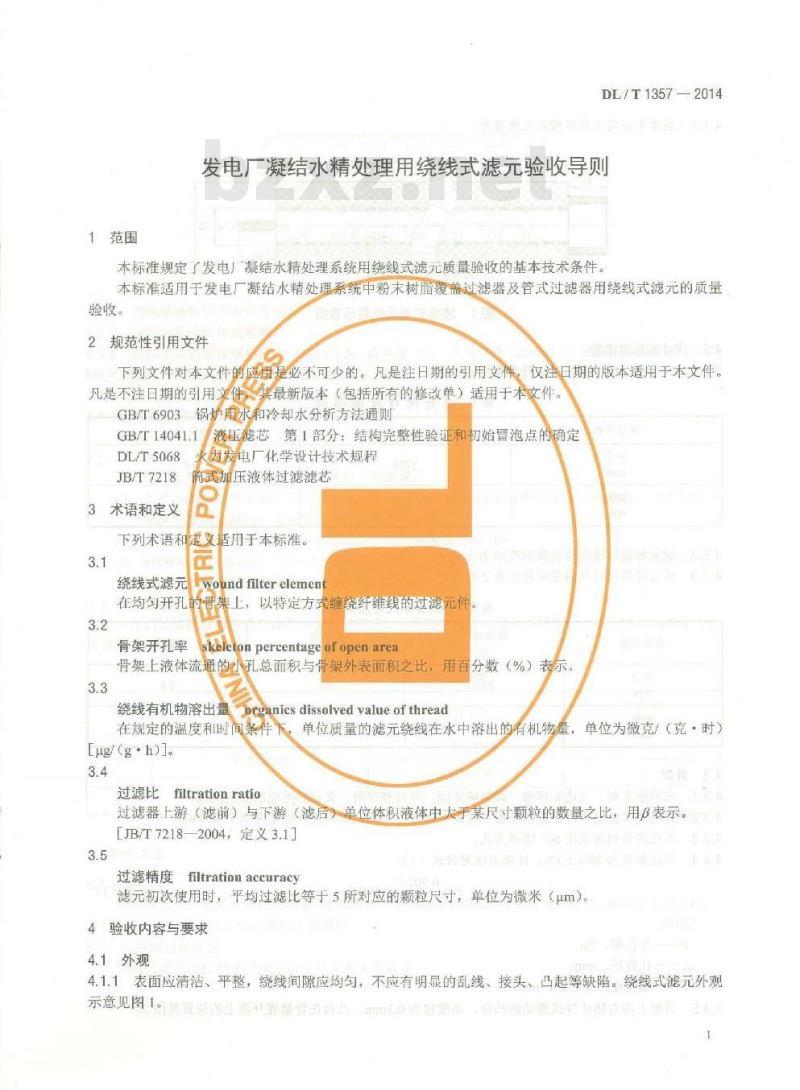

1范围
DL/T 1357规定了发电厂凝结水精处理系统用绕线式滤元质量验收的基本技术条件。
DL/T 1357适用于发电厂凝结水精处理系统中粉末树脂覆盖过滤器及管式过滤器用绕线式滤元的质量验收。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 6903锅炉用水和冷却水分析方法通则
GB/T14041.1液压滤芯第1部分:结构完整性验证和初始冒泡点的确定
DL/T 5068火力发电厂化学设计技术规程
JB/T 7218简式加压液体过滤滤芯
3术语和定义
下列术语和定义适用于本标准。
3.1 绕线式滤元wound filter element
在均匀开孔的骨架上，以特定方式缠绕纤维线的过滤元件。
3.2骨架开孔率 skeleton percentage of open area
骨架上液体流通的小孔总面积与骨架外表面积之比，用百分数(%)表示。
4验收内容与要求
4.1外观
4.1.1表面应清洁、 平整，绕线间隙应均匀，不应有明显的乱线、接头、凸起等缺陷。绕线式滤元外观示意见图1。
4.1.2端盖不应发生损坏或永久性变形。
4.2尺寸和形位偏差
4.2.1滤元外形尺寸及偏差应符合表1的规定。
