【煤炭行业标准(MT)】 悬臂式掘进机用支重轮结构与参数

MT/T 676—1997

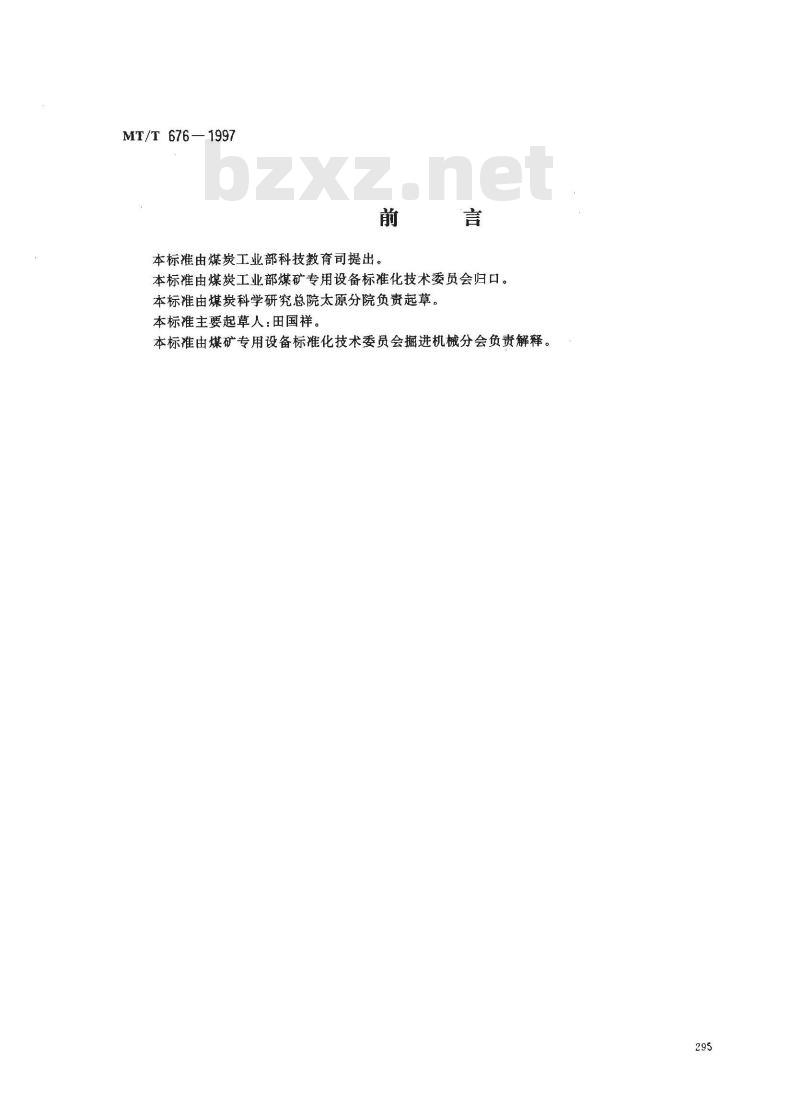

本标准由煤炭工业部科技教育司提出。言
本标准由煤炭工业部煤矿专用设备标准化技术委员会归口。本标准由煤炭科学研究总院太原分院负责起草。本标准主要起草人：田国祥。
本标准由煤矿专用设备标准化技术委员会掘进机械分会负责解释。295
中华人民共和国煤炭行业标准
悬臂式掘进机用支重轮结构与参数Structure and parameters of
the idler rollers for boom roadheaders本标准规定了悬臂式掘进机用支重轮的基本结构、参数及技术要求。本标准适用于悬臂式掘进机(以下简称掘进机)履带机构用支重轮。2引用标准
MT/T 676--1997Www.bzxZ.net
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。MT238—91悬臂式掘进机通用技术条件3基本结构

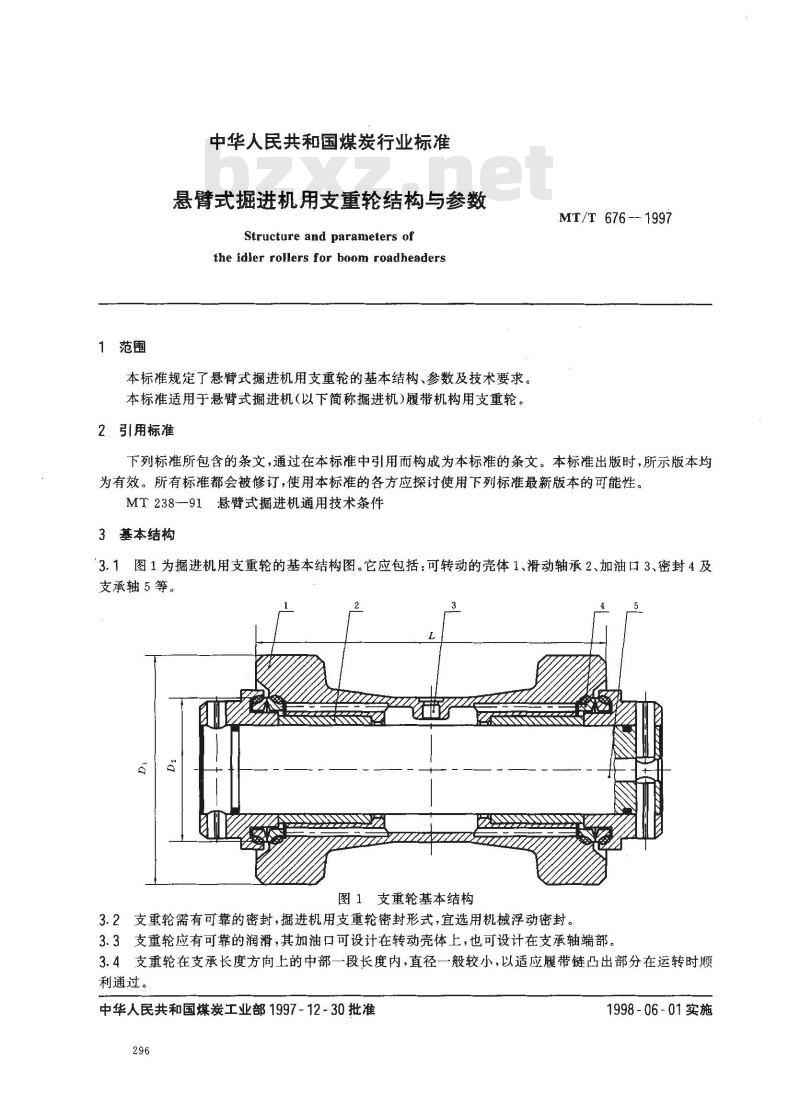

3.1图1为掘进机用支重轮的基本结构图。它应包括：可转动的壳体1、滑动轴承2、加油口3、密封4及支承轴5等。
图1支重轮基本结构
3.2支重轮需有可靠的密封，掘进机用支重轮密封形式，宜选用机械浮动密封。3.3支重轮应有可靠的润滑，其加油口可设计在转动壳体上，也可设计在支承轴端部，3.4支重轮在支承长度方向上的中部一段长度内，直径一般较小，以适应履带链凸出部分在运转时顺利通过。
中华人民共和国煤炭工业部1997-12~30批准296
1998-06-01实施

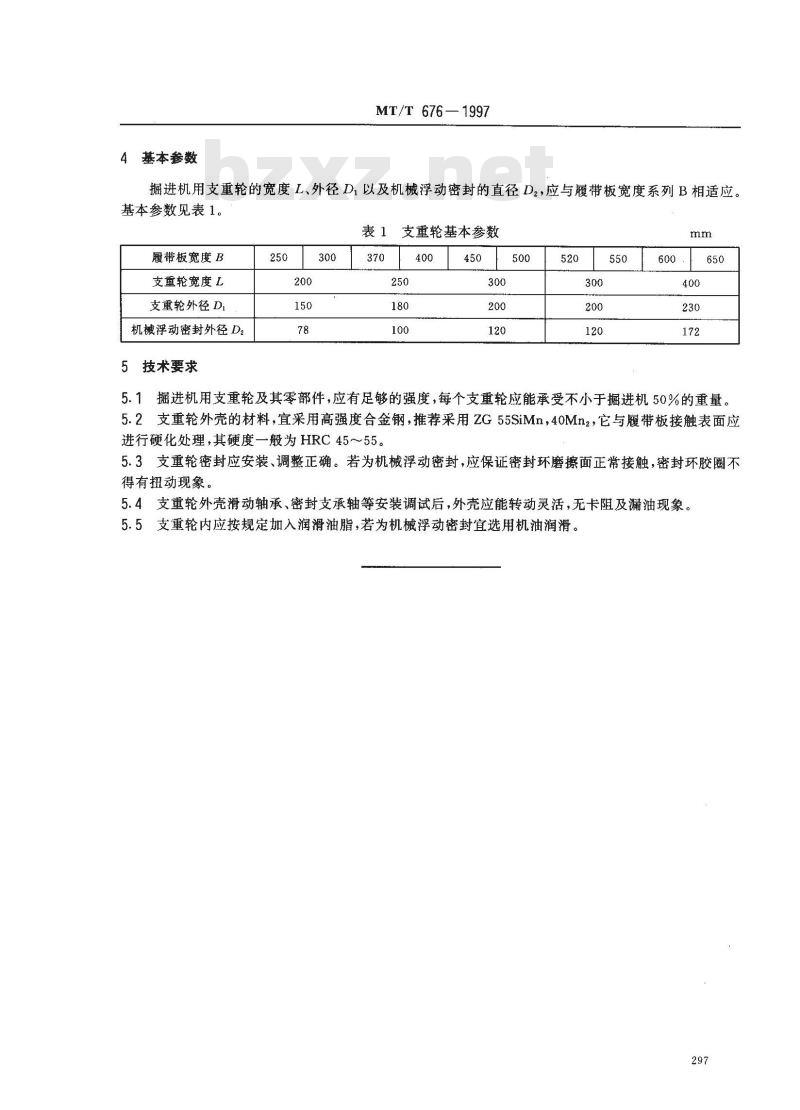

4基本参数
MT/T 676—1997
掘进机用支重轮的宽度L、外径D,以及机械浮动密封的直径D2，应与履带板宽度系列B相适应。基本参数见表1。
表1支重轮基本参数
履带板宽度B
支重轮宽度L
支重轮外径D
机械浮动密封外径D2
5技术要求
5.1掘进机用支重轮及其零部件，应有足够的强度，每个支重轮应能承受不小于掘进机50%的重量。5.2支重轮外壳的材料，宜采用高强度合金钢，推荐采用ZG55SiMn，40Mn2，它与履带板接触表面应进行硬化处理，其硬度一般为HRC45～55。5.3支重轮密封应安装、调整正确。若为机械浮动密封，应保证密封环磨擦面正常接触，密封环胶圈不得有扭动现象。
5.4支重轮外壳滑动轴承、密封支承轴等安装调试后，外壳应能转动灵活，无卡阻及漏油现象。5.5支重轮内应按规定加入润滑油脂，若为机械浮动密封宜选用机油润滑。297
