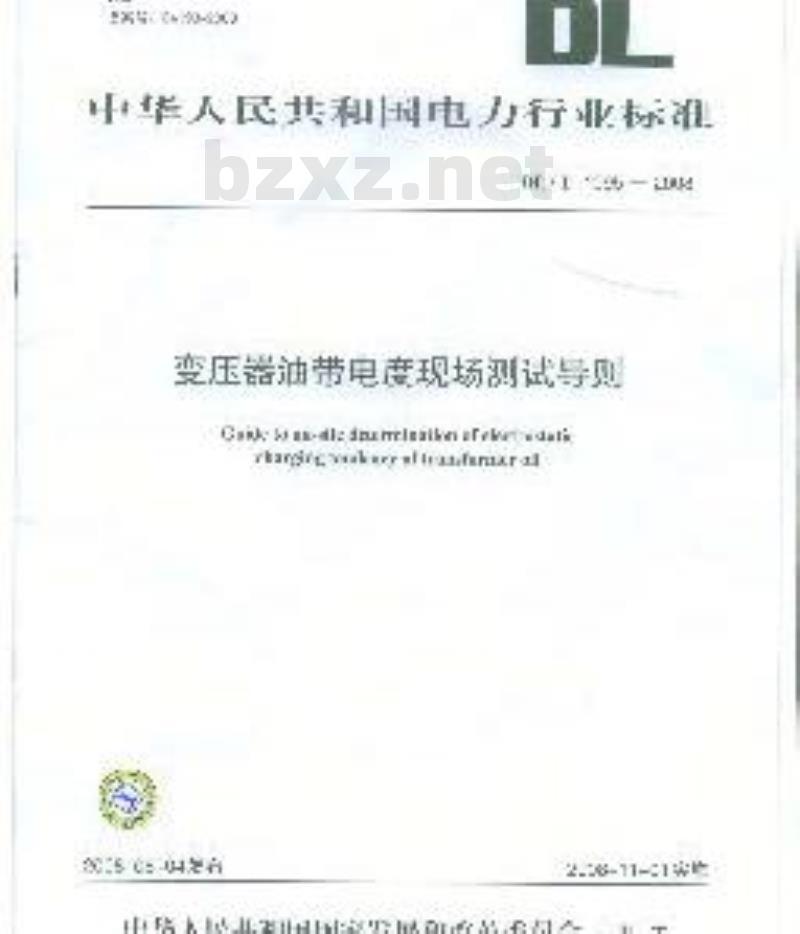

【DL电力标准】 变压器油带电度现场测试导则

DL/T 1095-2008.Guide to on-site determination of electrostatic charging tendency of transformer oil.
1范围
DL/T 1095规定了运行中变压器油带电度的现场测试方法。
DL/T 1095适用于220kV及以上电压等级强迫油循环变压器油的带电度测量。
3基本原理

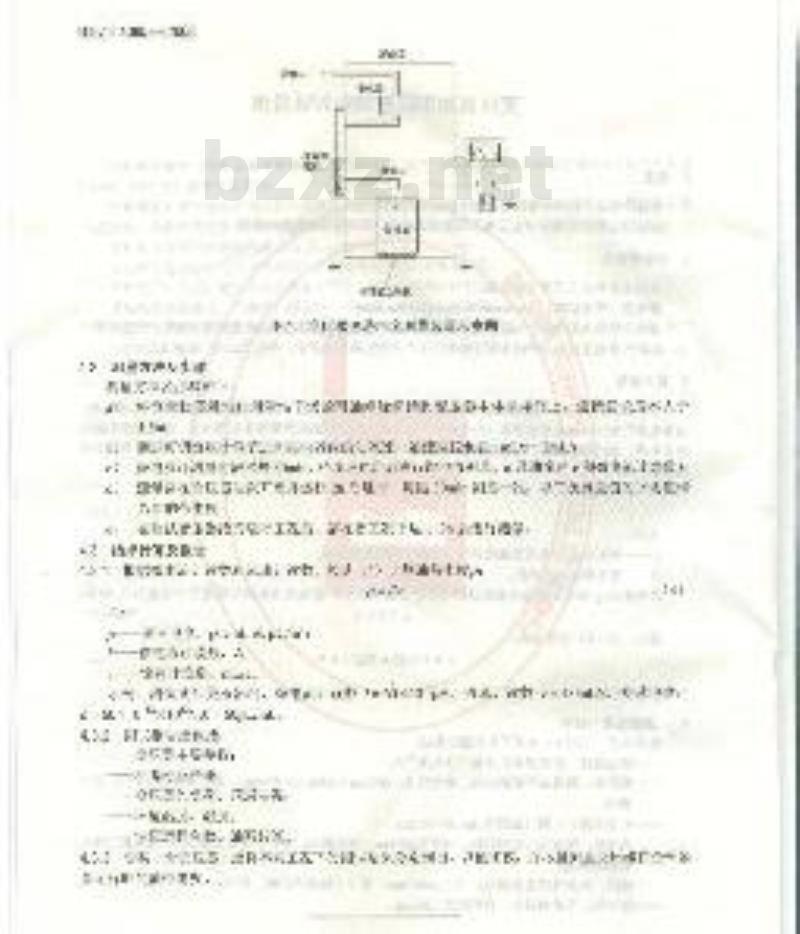

干大变压器油的带电度，通过测量所产生的静电电荷进行测量计算，测量装置如图1所示。其原理是:当带电荷的变压器油流过集电器(内部装有滤纸)时，在油与滤纸界面发生电荷分离，流过滤纸后的油带正电荷，滤纸造负电荷，通过测量集电器上静电荷所形成的电流1以及油的流速y，通过计算得到变压器油带电度。
4现场测试方法
4.1测量装置与材料
测量装置(见图1)由以下几个部分组成:
一屏蔽室: 铜质或不锈钢材料，参考尺寸: 600mmX 400mmX 500mm。带有可开闭的小门，便于操作;
可调流速计:调节范围为0mL/s~ 5mL/s;
集电器:铜质或不锈钢材料，内径为?40mm， 内放滤纸，并有密封圈防渗漏。它是滤纸上负电荷的收集器:
滤纸:天然纤维定量滤纸，尺寸为?40mm.置于干燥器内防潮、防尘:，直庐带所的相计动证集油器:不锈钢材料，容积约为1500mL.
