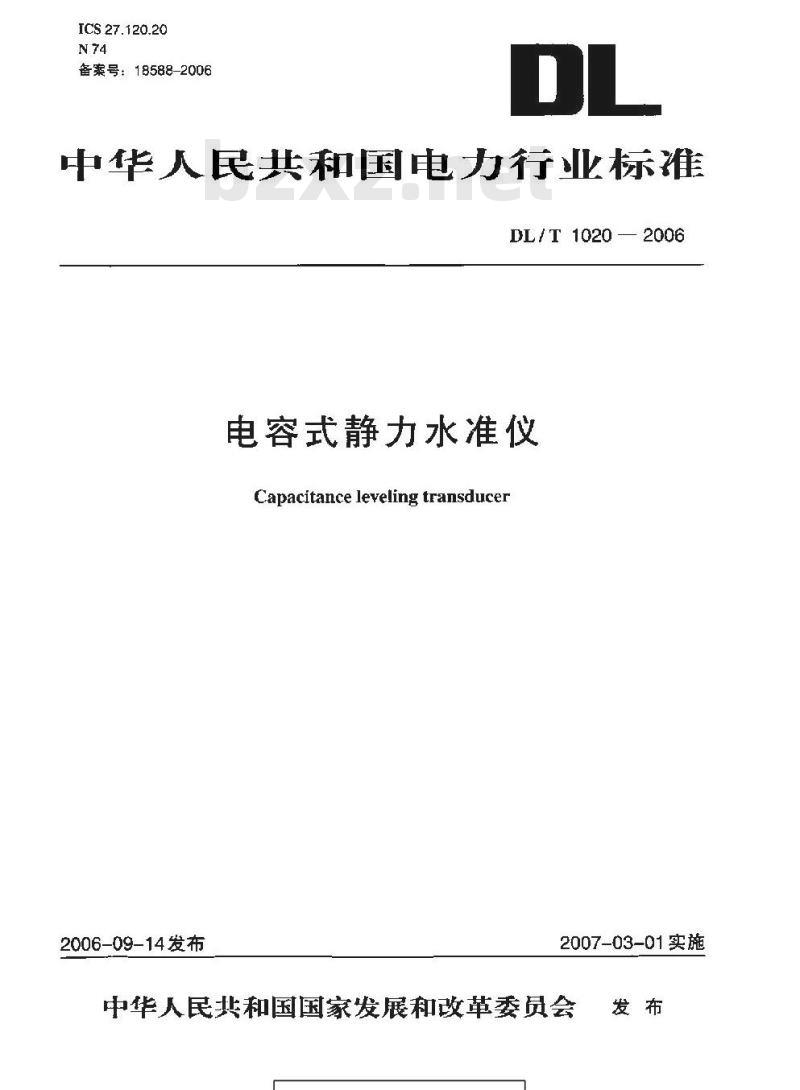

【DL电力标准】 电容式静力水准仪

DL/T 1020-2006.Capacitance leveling transducer.

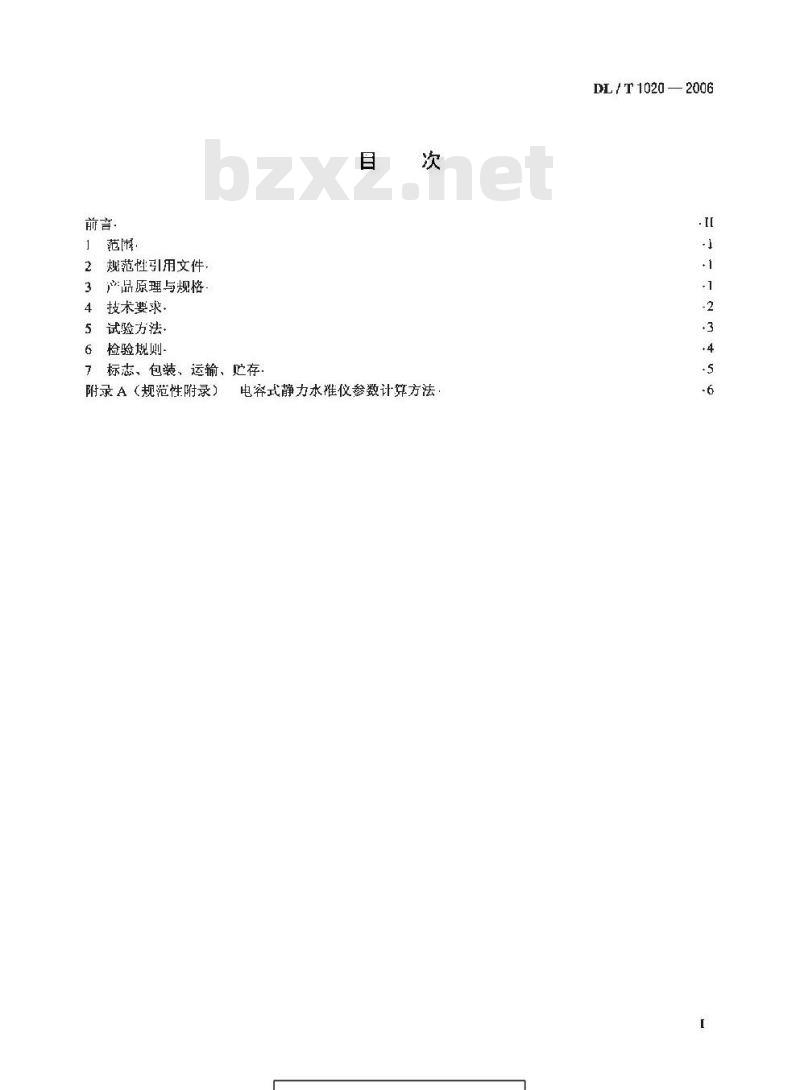

1范围
DL/T 1020规定了电容式静力水准仪的产品规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
DL/T 1020适用于大坝及岩土工程安全监测中用于垂直位移测量的电容式静力水准仪。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191        包装储运图示标志
GB 6388      运输包装收发货标志
DLT 948      混凝土坝监测仪器系列型谱
DLT 5178    混凝土坝安全监测技术规范
DL/T 5211   大坝安全监测自动化技术规范
3产品原理与规格
3.1产品原理
电容式静力水准仪计根据变面积型电容感应原理设计。当测点垂直位移发生变化时,采用屏蔽管接地方式改变可变极的电容感应长度，从而使其与中间极间的电容量发生变化,利用比率测量技术，通过测量

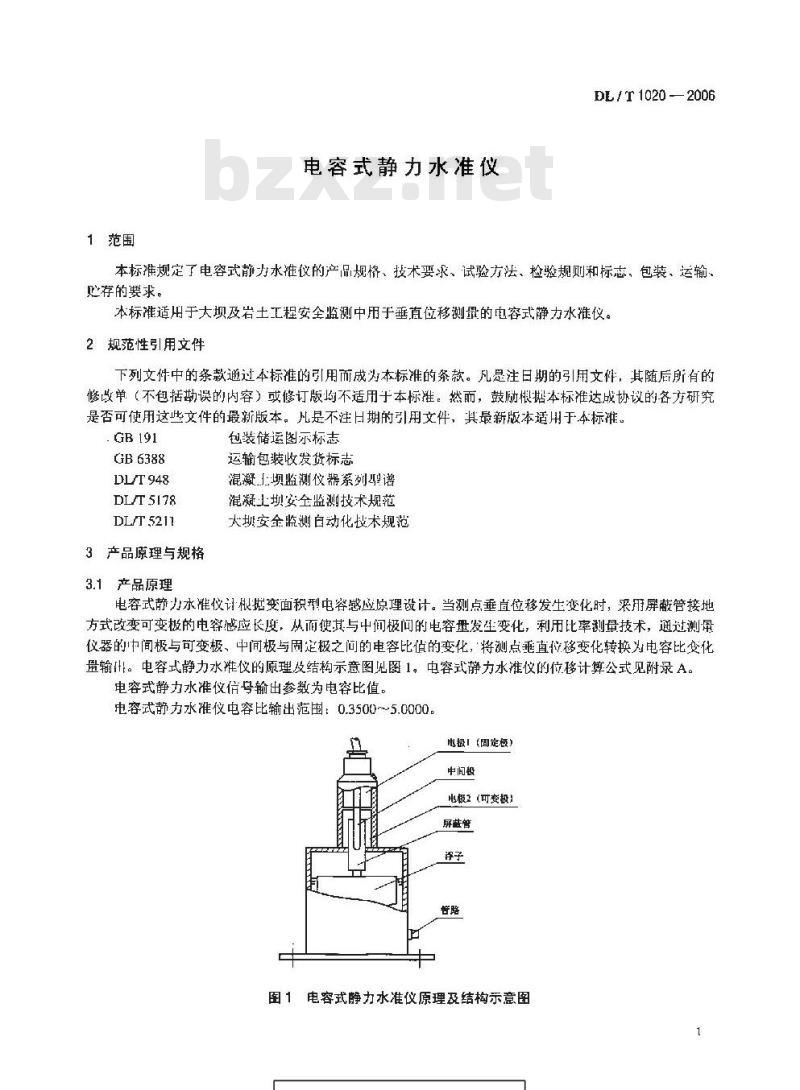

仪器的中间极与可变极、中间极与固定极之间的电容比值的变化,将测点垂直位移变化转换为电容比变化量输出。电容式静力水准仪的原理及结构示意图见图1。电容式静力水准仪的位移计算公式见附录A。

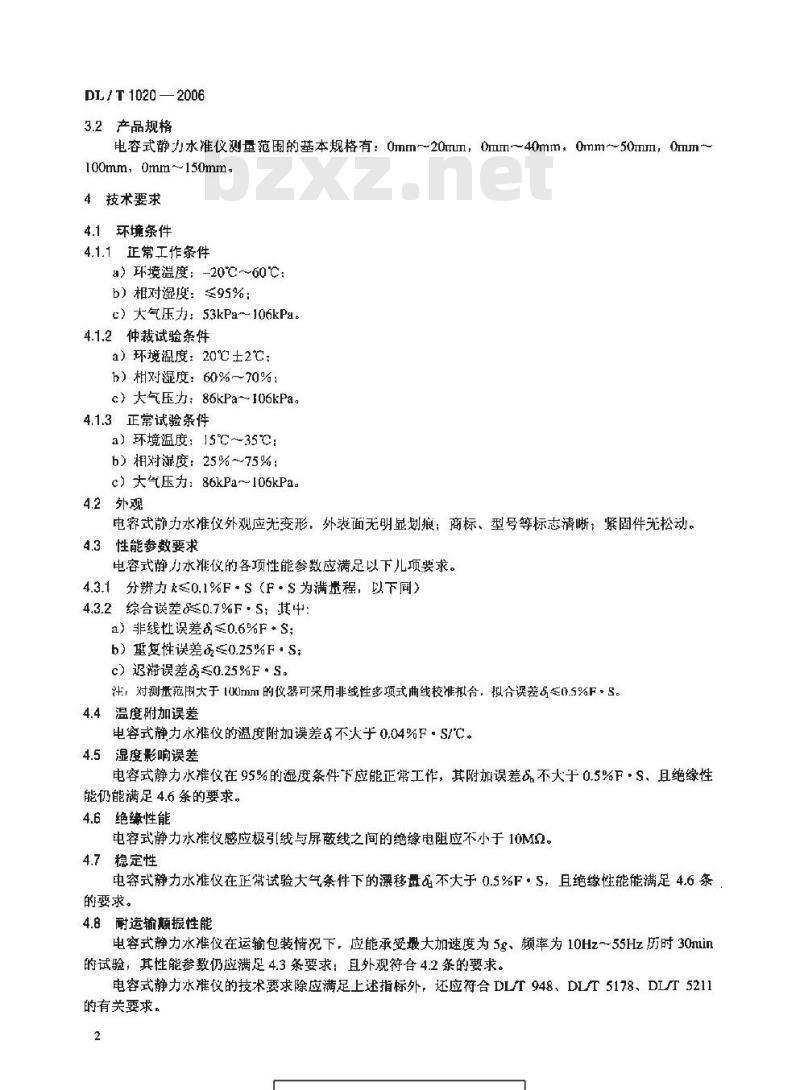

电容式静力水准仪信号输出参数为电容比值。
电容式静力水准仪电容比输出范围: 0.3500~5.0000。
