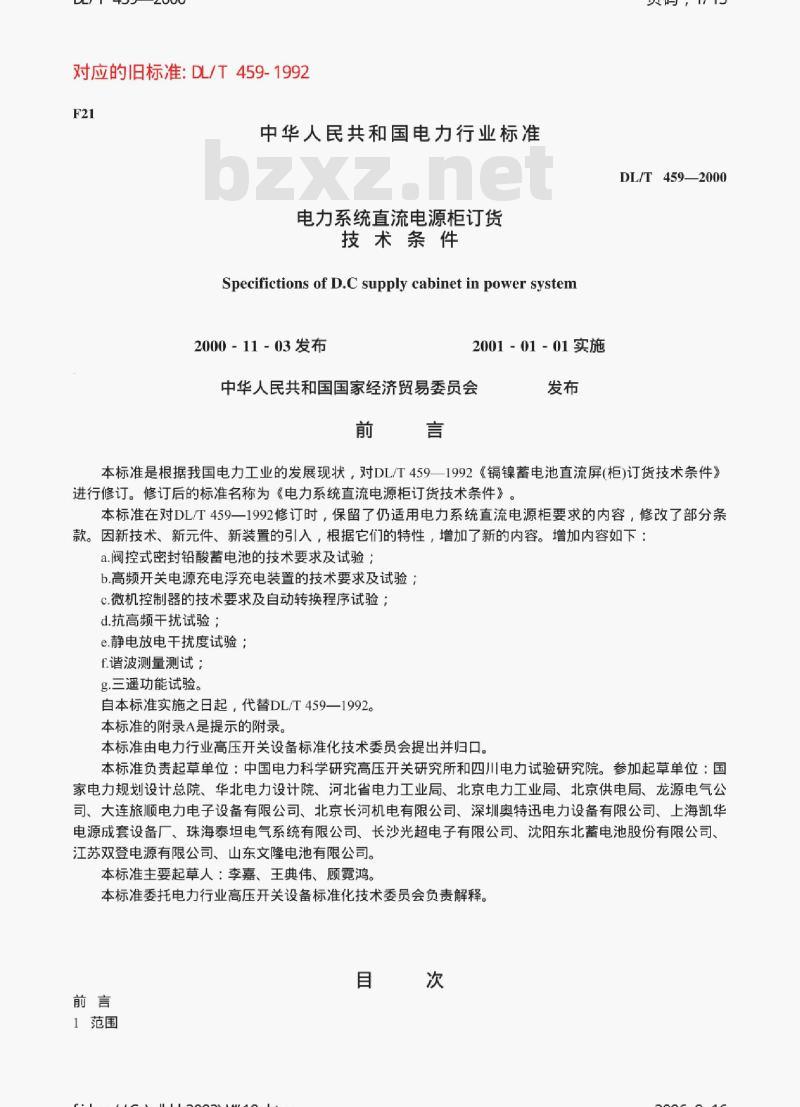

【DL电力标准】 电力系统直流电源柜订货技术条件

DL/T 459-2000.Specifictions of D.C supply cabinet in power system.

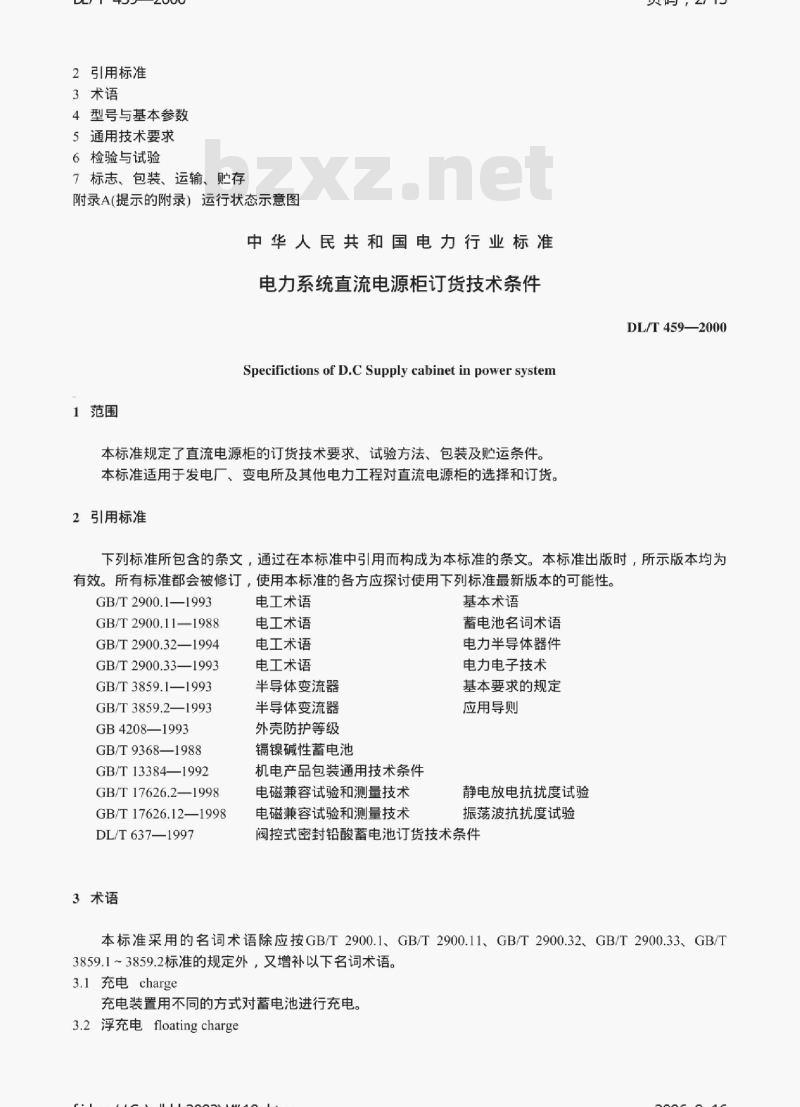

1范围
本标准规定了直流电源柜的订货技术要求、试验方法、包装及贮运条件。
本标准适用于发电厂、变电所及其他电力工程对直流电源柜的选择和订货。
2遥控试验
应能通过与监控装置通信接口连接的上位计算机对设备进行开机、关机、充电、浮充电状态的转换。
2.1振荡波抗扰度试验
设备在正常状态下运行,分别输入频率为1MHz和100kHz的衰减振荡波,第-个半波电压幅值为2500V进行历时2s的共模试验及1000V历时2s的差模试验。在共模和差模试验中， 设备能正常运行或试验结束后，设备能恢复正常运行。
试验部位:
a)各独立的电路与地之间一共模试验 ;
b)同一电路的端子之间一差 模试验。
6.4.21.2静电放电抗扰度试验
设备在正常状态下运行，对设备的面板上，正常工作易于接触的按钮、旋扭，开关手柄等采用接触放电法施加6kV试验电压,试验以单次放电进行,每一试验点,应以试验电压的正极和负极分别重复进行10次，时间间隔应为ls。试验中设备能正常运行,或试验结束后设备能恢复正常运行。
2.2谐波电流测量
设备在正常状态下运行，使输出电流为设备的额定电流，用谐波分析仪测量交流输入侧充电装置在运行中返回交流电网中的各次谐波电流，要求第2次至第19次的谐波电流含有率(%)符合5.19中的规定。
