资料名称: | HB 4-46-2 HB 4-46-2002 锁紧螺母 |
标准类别: | HB航空工业标准 |
语 言: | 简体中文 | ||
授权形式: | 免费下载 | ||
标准状态: | ◎ | ||
作废日期: | ◎ | ||
发布日期: | ◎ | ||
实施日期: | ◎ | ||
首发日期: | ◎ | ||
复审日期: | ◎ | ||
出版日期: | ◎ |
标准编号: | HB 4-46-2 | |
标准名称: | 02 锁紧螺母 | |
下载文件: | .rar .pdf .doc | |
标准简介: |

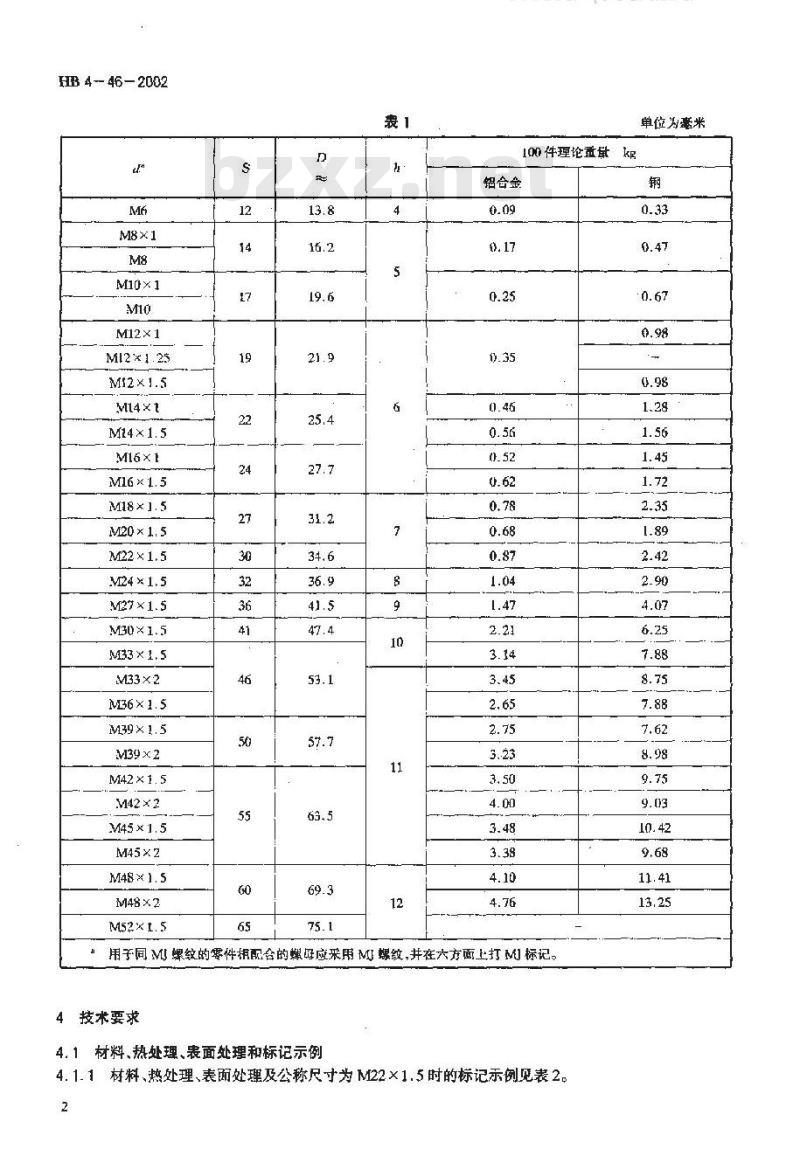

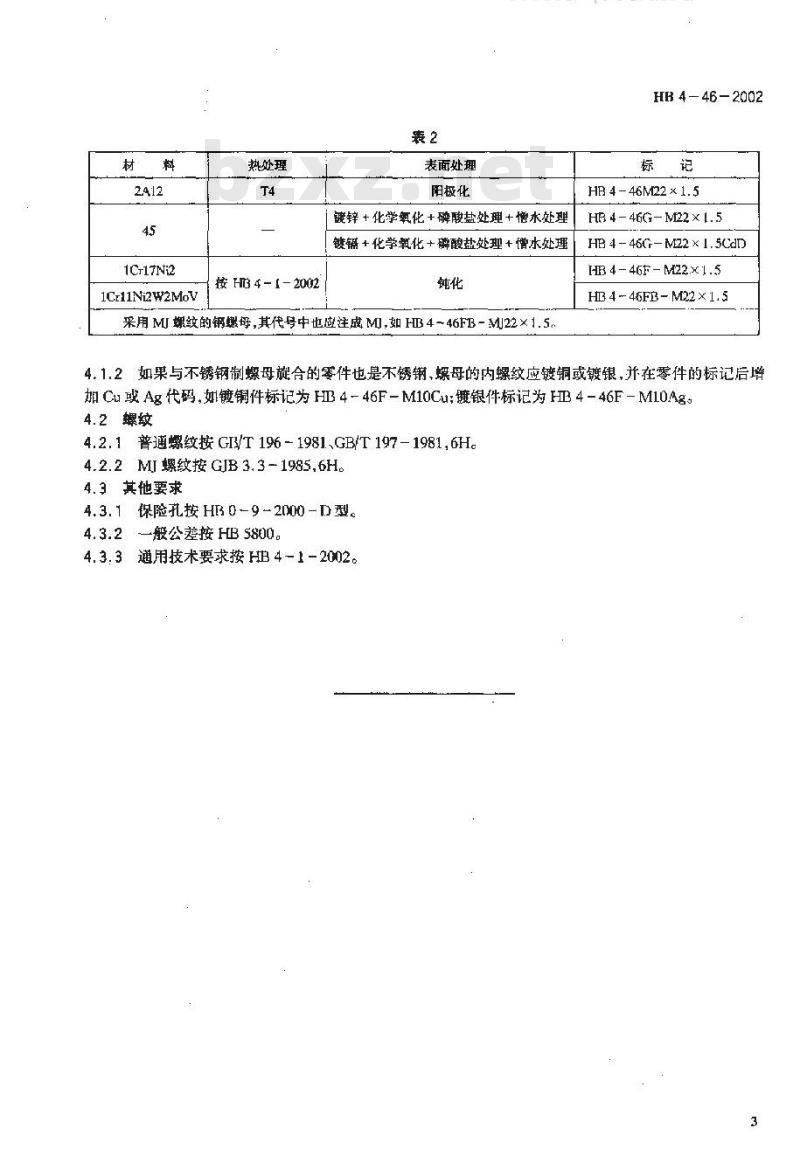

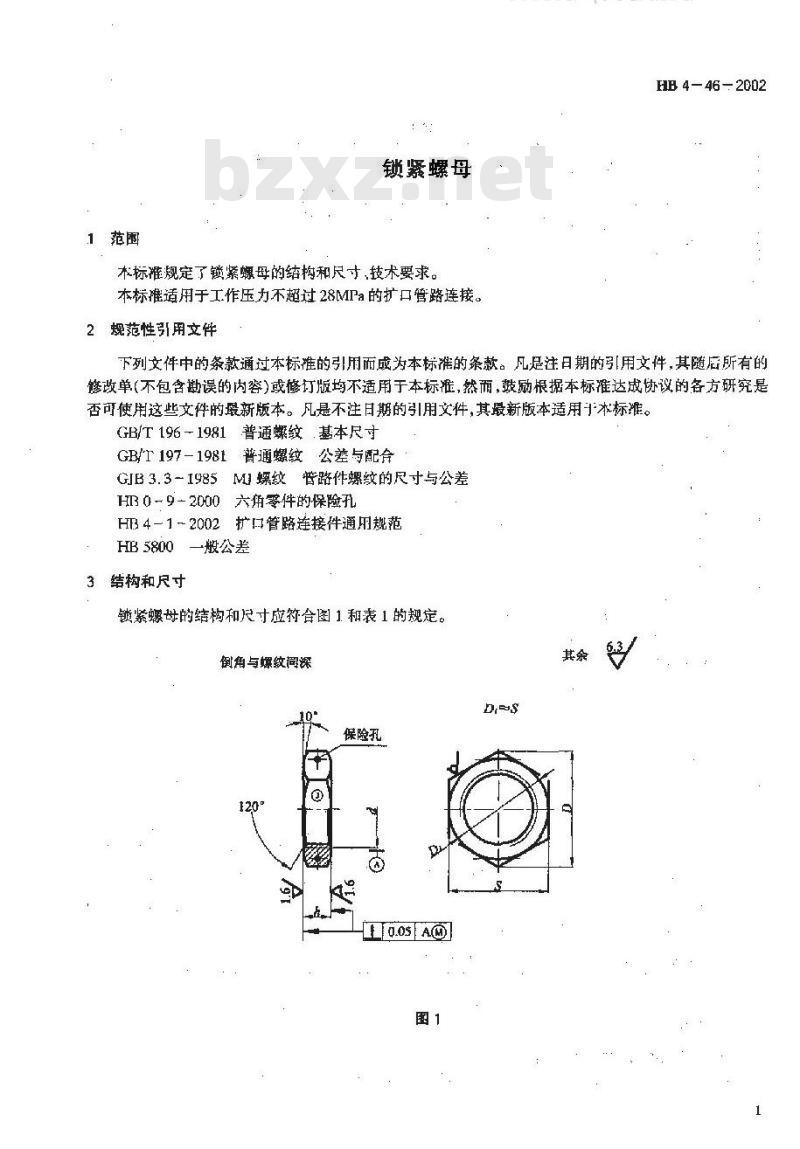

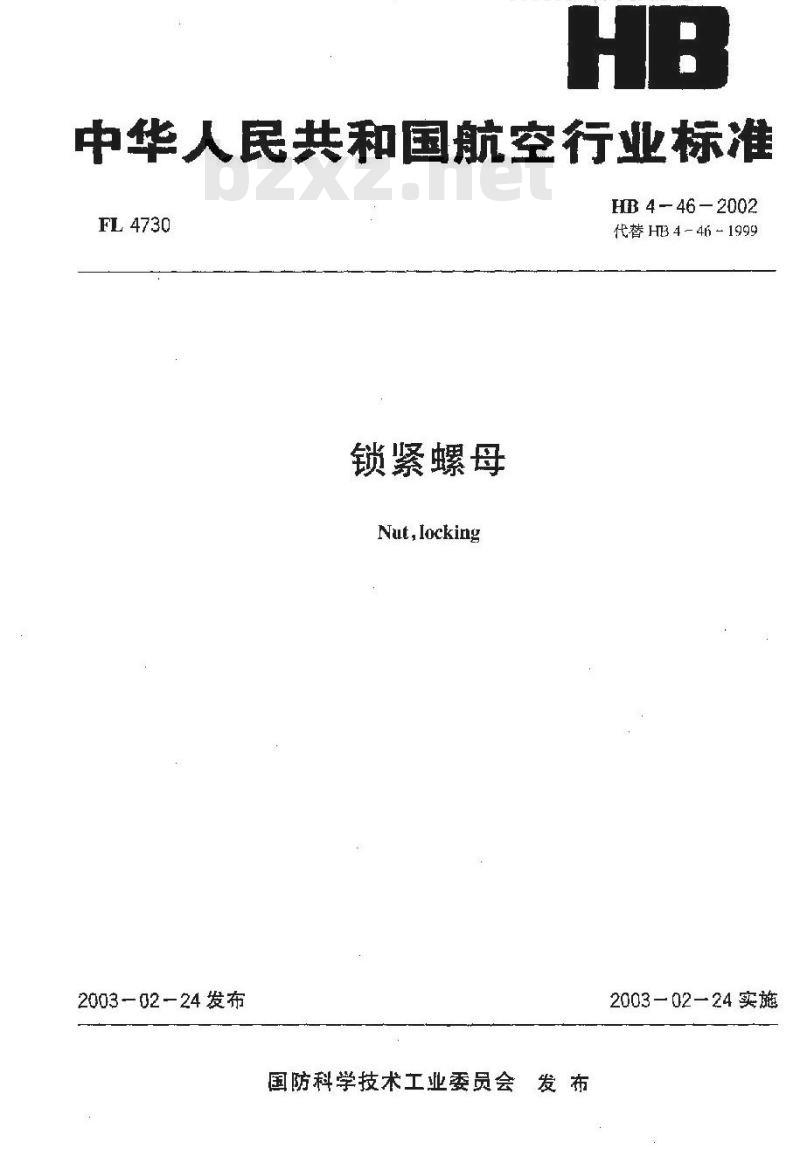

标准号:HB 4-46-2002 标准名称:锁紧螺母 英文名称:Nut,locking 标准格式:PDF 发布时间:2003-02-24 实施时间:2003-02-24 标准大小:93K 标准介绍:1范围 本标准规定了锁紧螺母的结构和尺寸、技术要求。 本标准适用于工作压力不超过28MPa的扩口管路连接。 2规范性引用文件 GB/T196-1981普通螺纹基本尺寸 B/T197-1981普通螺纹公差与配合 GJB3.3-1985MJ螺纹管路件螺纹的尺寸与公差 HB0-9-2000六角零件的保险孔 HB4-1-2002扩口管路连接件通用规范 HB5800一般公差 4.1.2如果与不锈钢制螺母旋合的零件也是不锈钢螺母的内螺纹应镀铜或镀银,并在零件的标记后增加Cu或Ag代码,如镀铜件标记为HB4-46F-10Cu;镀银件标记为HB4-46F-M10Ag. 4.2螺纹 4.2.1普通螺纹按GB/T196-1981、GB/T197-1981,6H2.2m螺纹按gJB3.3-1985,6H. 4.3其他要求 4.3.1保险孔按HB0-9-2000-D型 4.3.2一般公差按HB5800 4.3.3通用技术要求按HB4-1-2002 |
|
