ICS25.140.20
K64
备案号:43356—2014
iiikAa~cJouakAa

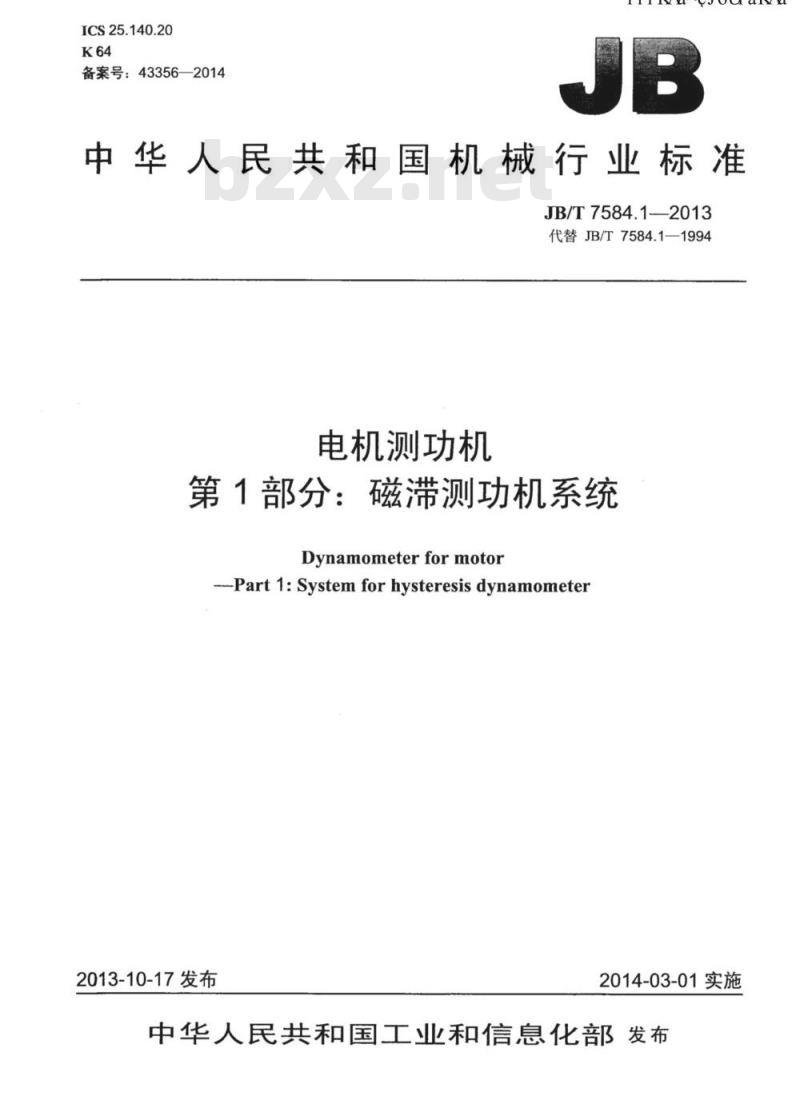

中华人民共和国机械行业标准
JB/T7584.1——2013
代替JB/T7584.1—1994
电机测功机
第1部分:磁滞测功机系统
Dynamometerformotor
Part1:Systemforhysteresisdynamometer2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布前言

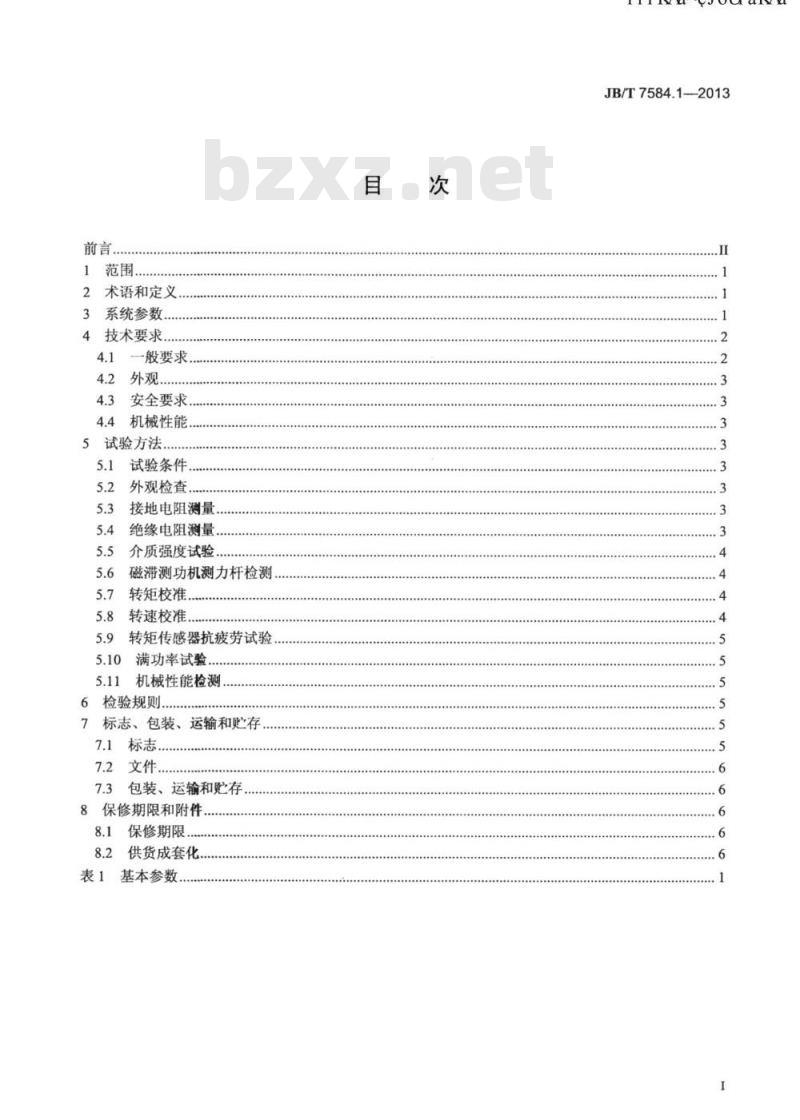

2术语和定义
3系统参数
4技术要求.
4.1一般要求
4.2外观.
4.3安全要求
4.4机械性能
5试验方法.
试验条件
外观检查.
接地电阻测量.
绝缘电阻测量
介质强度试验
5.10
5.11
磁滞测功机测力杆检测
转矩校准
转速校准
转矩传感器抗疲劳试验
满功率试验,
机械性能检测.
检验规则..
标志、包装、运输和贮存
7.1标志
包装、运输和贮存
8保修期限和附件
保修期限
供货成套化.
基本参数
iiiKAacJouaKAa
JB/T7584.1—2013
JB/T7584.1—2013

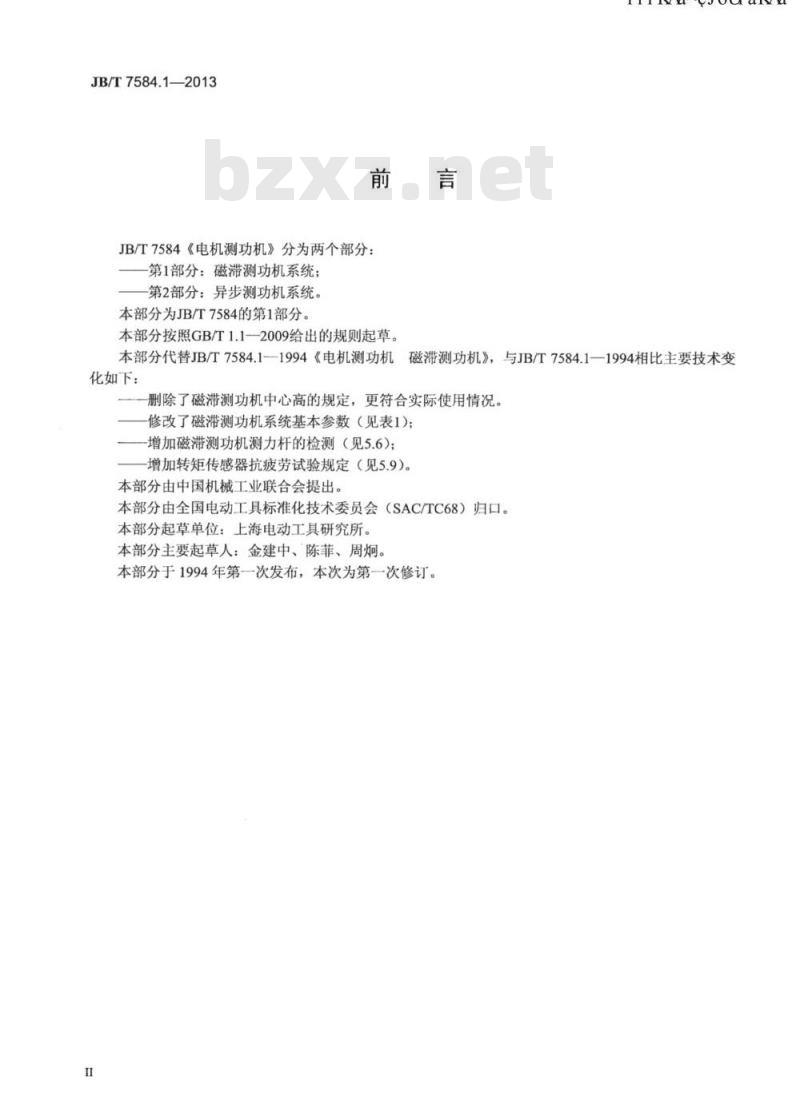

JB/T7584《电机测功机》分为两个部分:第1部分:磁滞测功机系统;
第2部分:异步测功机系统。
本部分为JB/T7584的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。iiikAa~cJouakAa
本部分代替JB/T7584.1-—1994《电机测功机磁滞测功机》,与JB/T7584.1—1994相比主要技术变化如下:
一删除了磁滞测功机中心高的规定,更符合实际使用情况。修改了磁滞测功机系统基本参数(见表1);-增加磁滞测功机测力杆的检测(见5.6);增加转矩传感器抗疲劳试验规定(见5.9)。本部分由中国机械工业联合会提出。本部分由全国电动工具标准化技术委员会(SAC/TC68)归口。本部分起草单位:上海电动工具研究所。本部分主要起草人:金建中、陈菲、周炯。本部分于1994年第一次发布,本次为第一次修订。I

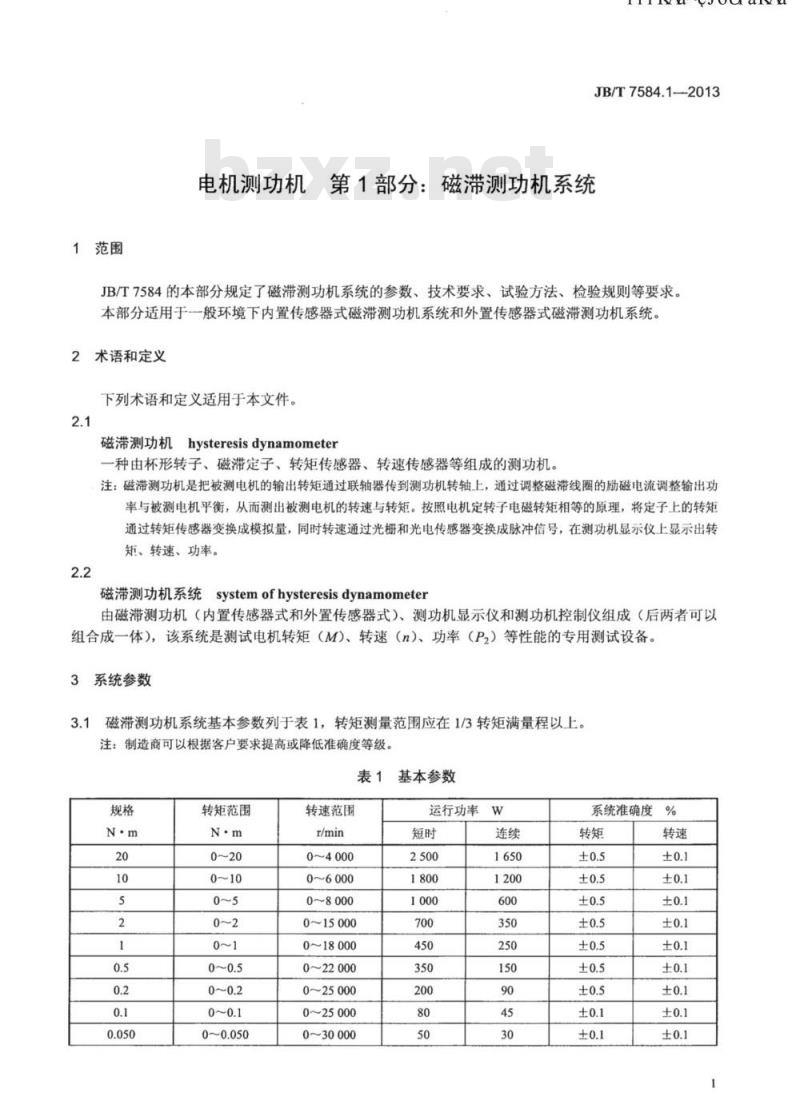

1范围
iiiKAa~cJou aKAa
JB/T7584.1--2013
电机测功机、第1部分:磁滞测功机系统JB/T7584的本部分规定了磁滞测功机系统的参数、技术要求、试验方法、检验规则等要求。本部分适用于一般环境下内置传感器式磁滞测功机系统和外置传感器式磁滞测功机系统。术语和定义
下列术语和定义适用于本文件。2.1
磁滞测功机hysteresisdynamometer种由杯形转子、磁滞定子、转矩传感器、转速传感器等组成的测功机。注:磁滞测功机是把被测电机的输出转矩通过联轴器传到测功机转轴上,通过调整磁滞线圈的励磁电流调整输出功率与被测电机平衡,从而测出被测电机的转速与转矩。按照电机定转子电磁转矩相等的原理,将定子上的转矩通过转矩传感器变换成模拟量,同时转速通过光栅和光电传感器变换成脉冲信号,在测功机显示仪上显示出转矩、转速、功率。
systemofhysteresisdynamometer磁滞测功机系统
由磁滞测功机(内置传感器式和外置传感器式)、测功机显示仪和测功机控制仪组成(后两者可以组合成一体),该系统是测试电机转矩(M)、转速(n)、功率(P2)等性能的专用测试设备。3系统参数
磁滞测功机系统基本参数列于表1,转矩测量范围应在1/3转矩满量程以上。3.1
注:制造商可以根据客户要求提高或降低准确度等级。表1
N·m
0.050
转矩范围
N·mbzxz.net
0~20
0~10
0~5
0~2
0~1
0~0.5
00.2
0~0.1
0~0.050
转速范围
r/min
0~4000
0~6000
0~8000
0~15000
0~18000
0~22000
0~25000
0~25000
0~30000
基本参数
运行功率
2.500
1800
1000
700
450
350
200
1650
1200
600
350
250
150
系统准确度
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
JB/T7584.1—2013
N·m
0.020
0.010
转矩范围
N·m
0~0.020
0~0.010
注:短时是指在1min内运行。
3.2误差计算:
转速范围
r/min

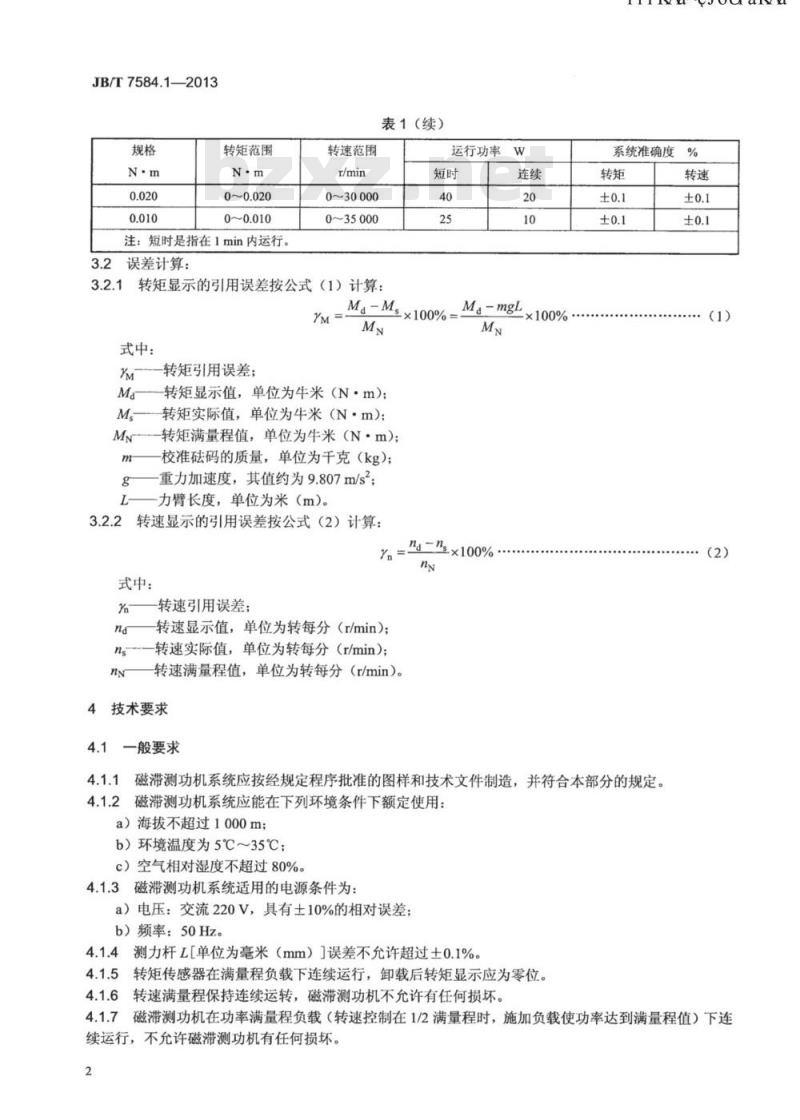

表1(续)
运行功率W
0~30000
0~35000
转矩显示的引用误差按公式(1)计算:3.2.1
Ma-mgL×100%
M-M×100%=
YM=
式中:
转矩引用误差;
转矩显示值,单位为牛米(N·m);转矩实际值,单位为牛米(N·m):M
转矩满量程值,单位为牛米(N·m);校准础码的质量,单位为千克(kg);重力加速度,其值约为9.807m/s;力臂长度,单位为米(m)。
转速显示的引用误差按公式(2)计算:3.2.2
式中:
转速引用误差;
转速显示值,单位为转每分(r/min);ns一转速实际值,单位为转每分(r/min);nn
na-nx100%
转速满量程值,单位为转每分(r/min)。4技术要求
4.1一般要求
iiikAa~cJouakAa
系统准确度
±0.1
±0.1
4.1.1磁滞测功机系统应按经规定程序批准的图样和技术文件制造,并符合本部分的规定。4.1.2磁滞测功机系统应能在下列环境条件下额定使用:a)海拔不超过1000m;
b)环境温度为5℃~35℃;
c)空气相对湿度不超过80%。
4.1.3磁滞测功机系统适用的电源条件为:a)电压:交流220V,具有土10%的相对误差;b)频率:50Hz。
4.1.4测力杆L[单位为毫米(mm)]误差不允许超过土0.1%。4.1.5转矩传感器在满量程负载下连续运行,卸载后转矩显示应为零位。4.1.6转速满量程保持连续运转,磁滞测功机不允许有任何损坏。转速
±0.1
±0.1
(1)
(2)
4.1.7磁滞测功机在功率满量程负载(转速控制在1/2满量程时,施加负载使功率达到满量程值)下连续运行,不允许磁滞测功机有任何损坏。2
4.2外观
iiikAa~cJouakAa
JB/T7584.1—2013
磁滞测功机系统外观应整洁完好,无划痕损伤。磁滞测功机显示仪和控制仪各种调节旋钮、按键灵活可靠。
4.3安全要求
4.3.1磁滞测功机可触及金属表面不应带电,应有良好接地,接地电阻不大于0.52。4.3.2磁滞测功机加载线圈与可触及金属表面绝缘电阻应大于2M2。4.3.3磁滞测功机加载线圈与可触及金属表面应承受实际正弦波、频率为50Hz、电压值为500V、历时1min的耐压试验,不出现击穿或闪络。4.4机械性能
4.4.1磁滞测功机转子轴和定子整体轴向窜动应符合下列规定:a)转子轴轴向窜动不允许超过0.5mm。b)定子整体轴向窜动不允许超过0.8mm。4.4.2磁滞测功机转子轴径向圆跳动。转子轴径向圆跳动的公差值不允许超过0.02mm。4.4.3外置式转矩转速传感器轴的轴向窜动和轴径向圆跳动应符合下列规定:a)轴向窜动不允许超过0.5mm。b)轴径向圆跳动的公差值不允许超过0.02mm。5试验方法
5.1试验条件
试验条件应符合如下要求:
a)环境温度:20℃±5℃;
b)相对湿度:≤80%
c)试验电压:220V,具有土5%的相对误差;d)电源频率:50Hz。
5.2外观检查
磁滞测功机表面没有脱漆、变形、凹陷和生锈。5.2.1
5.2.2石
磁滞测功机及配套仪表调节部分及接插件部分应有明显的标志,数码显示应清晰、完整。5.2.3石
磁滞测功机仪表有产品名称、产品型号、制造厂名或商标、出厂编号和生产日期。5.3接地电阻测量
用准确度不低于土3%的接地电阻测试仪进行测量。测量是在磁滞测功机冷却风扇电源线接地端与磁滞测功机可触及金属表面之间进行,测量电流为25A,施加交流电压不大于12.5V。测量结果应符合4.3.1的规定。
5.4绝缘电阻测量
用准确度不低于土3%的绝缘电阻测试仪进行测试。3
JB/T7584.12013
iiikAa~cJouakAa
测量是在磁滞测功机加载线圈与磁滞测功机可触及金属表面之间进行,施加500V直流电压,1min后测量绝缘电阻。
测量结果应符合4.3.2的规定。
5.5介质强度试验
用电压准确度为土5%、试验变压器的容量为1kVA的交流耐压测试仪进行试验。交流耐压测试仪的继电器动作电流不小于100mA。测量是在磁滞测功机加载线圈与磁滞测功机可触及金属表面之间进行,施加实际正弦波、频率为50Hz、电压值为500V、历时1min,然后自动断开。测试结果应符合4.3.3的规定。
5.6磁滞测功机测力杆检测
用数显游标卡尺(分度值为0.01mm)测试测力杆长度,符号L,单位为毫米(mm)。测试结果应符合4.1.4的规定。
5.7转矩校准
转矩按1/3至满量程均分5点转矩值(实际值)进行校准,左右两个方向都要校准,校准结果应符合表1的规定。
将磁滞测功机测力杆装在磁滞测功机轴上,加励磁电流使测力杆上悬挂校准标准码,并使测力杆处于水平位置,在一个方向分别挂上五个不同重量(根据1/3至满量程均分5点转矩值确定的重量)的码,并使测力杆处于水平位置,记录仪表显示值作为一个方向的一组显示值,用同样方法测出另一个方向的转矩显示值。根据两组显示值和实际值进行计算,找出最大引用误差值,该误差值不允许超过表1所规定的值。
按公式(3)计算出引用误差。
式中:
M转矩引用误差;
Ma-Msx100%
YM=-
Ma转矩显示值,单位为牛米(N·m);Ms转矩实际值,单位为牛米(N·m);L一力臂长度,单位为米(m)。5.8转速校准
(3)
将一台转速稳定、转速范围与磁滞测功机转速一致的变频电机与磁滞测功机轴连接,同轴度要保证好。
在转速满量程范围内均匀取3点~5点,检测前应将变频电机从低转速慢慢调节到满量程转速,稳定运行10min后再开始逐点进行测试。按公式(4)计算最大引用误差值。=4-\x100% ..
式中:
%—转速引用误差;
nd-转速显示值,单位为转每分(r/min);转速实际值,单位为转每分(r/min):ns
转速满量程值,单位为转每分(r/min)。(4)
测试结果应符合表1和4.1.6的规定。9转矩传感器抗疲劳试验
TiiKAa~cJouakA
JB/T7584.1—2013
将测力杆装在磁滞测功机轴上,加上励磁电流使与挂在测力杆上转矩满量程相对应的码水平挂住,并保持2h,取下码,转矩显示应归零位。测试结果应符合4.1.5的规定。
5.10满功率试验
用功率大于磁滞测功机满量程功率并且转速要能超过磁滞测功机1/2转速满量程的变频电机进行试验,首先将电机转速调到高于磁滞测功机中间转速以上,加载电源通过磁滞测功机对被试电机进行加载,直到测功仪功率显示到满功率量程值,然后保持恒功率运行2h(此时磁滞测功机所配备的所有冷却装置应全部开启),结束试验。
测试结果应符合4.1.7的规定。
5.11机械性能检测
用百分表测试磁滞测功机的机械特性。测试结果应符合4.5所规定的值。6
检验规则
6.1每套磁滞测功机系统必须由质量检验部门按本部分规定的要求检验合格后才能出厂,出厂时应附有证明该产品合格的文件。
6.2本部分规定的项目为型式试验项目,带“*”标记的项目为检查试验项目:外观检查*
接地电阻测量*
绝缘电阻测量*
介质强度试验*
测力杆测量
转矩校准
转速校准
转矩传感器抗疲劳试验
磁滞测功机满功率试验
力学性能检测
7标志、包装、运输和贮存
7.1标志
磁滞测功机的铭牌应标有下列项目:a)产品名称;
b)型号;
c)满量程转矩值Mn,单位为牛米(N·m);d)满量程转速值nN,单位为转每分(r/min);e)满量程功率值P2N,单位为瓦(W);5
JB/T7584.1—2013
f)制造商或商标:
g)出厂编号;
h)生产日期;
i)原产地。
7.2文件
磁滞测功机系统出厂时应附有下列文件:7.2.1
a)产品合格证书:
b)装箱清单;
c)使用维护说明书。
7.2.2在说明书上应阐述下列内容:a)对该型号磁滞测功机系统的结构、特点和使用方法的说明:TiikAa~cJouakAa
b)应有独立章节说明磁滞测功机系统安全使用的要求和注意事项,其内容包括必须注意的事项、可能出现的危险和相应的预防措施;c)有关维护保养事项;
d)有关保修条款。
7.3包装、运输和贮存
7.3.1
包装应有内包装及外包装箱,应有防尘、防潮、防震等措施。7.3.2运输
产品运输时,应轻装轻卸,避免碰撞,并防止日晒雨淋。7.3.3购存
贮存应符合以下条件:
a)环境温度不高于40℃;
b)相对湿度不大于90%(25℃);c)室内无腐蚀性气体;
d)不受灰尘、雨雪侵害的库房。保修期限和附件
8.1保修期限
用户按磁滞测功机系统制造商使用维护说明书的规定,在正确的运输、存放和使用的情况下,磁滞测功机系统自购买之日起1年内,因制造质量不良而发生损坏或不能正常工作时,制造商应免费为用户修理或调换。
8.2供货成套化
随同磁滞测功机供应下列附件:a)随机备件、附件;
b)其他有关技术资料。
JB/T7584.1-2013
中华人民共和国
机械行业标准
TiiKAa~cJouakAa
第1部分:磁滞测功机系统
电机测功机
JB/T7584.12013
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码:100037
210mm×297mm?0.75印张·17千字2014年3月第1版第1次印刷
书号:15111·11132
网址:http://cmpbook.com编辑部电话:
直销中心电话:
(010)88379778
(010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
