标准介绍:1.0.1为了统一煤矿井巷工程质量标准和检验评定方法,加强企业管理,确保工程质量,特制定本标准。
1.0.2本标准适用于煤炭工业生产、建设矿井的井巷工程质量检验评定。
1.0.3本标准是根据国家颁发的《矿山井巷工程施工及验收规范》(GBJ213-90)、《建筑安装工程质量检验评定统一标准》(GB30088)和《建筑工程质量检验评定标准》(GBJ30188)等有关规范、标准,并参照行业有关规范、标准编制的
1.0.4煤矿井巷工程必须按照施工图设计、施工组织设计或作业规程(含施工技术措施)施工。施工组织设计或作业规程(含施工技术措施)中必须提出明确的工程质量要求和相应的保证措施。施工中应实行全面质量管理,严格质量检验制度,把质量不合格的工程消灭在施工过程中
1.0.5煤矿井巷工程质量检验评定,除应符合本标准外,尚应符合国家现行有关标准的规定。
1.0.6本标准未包括对工程项目,建设单位(矿务局、公司)可组织设计、施工单位,按照本标准编制的原则补充临时标准,并报上级主管部门批准后执行。

标准内容标准内容

部分标准内容:

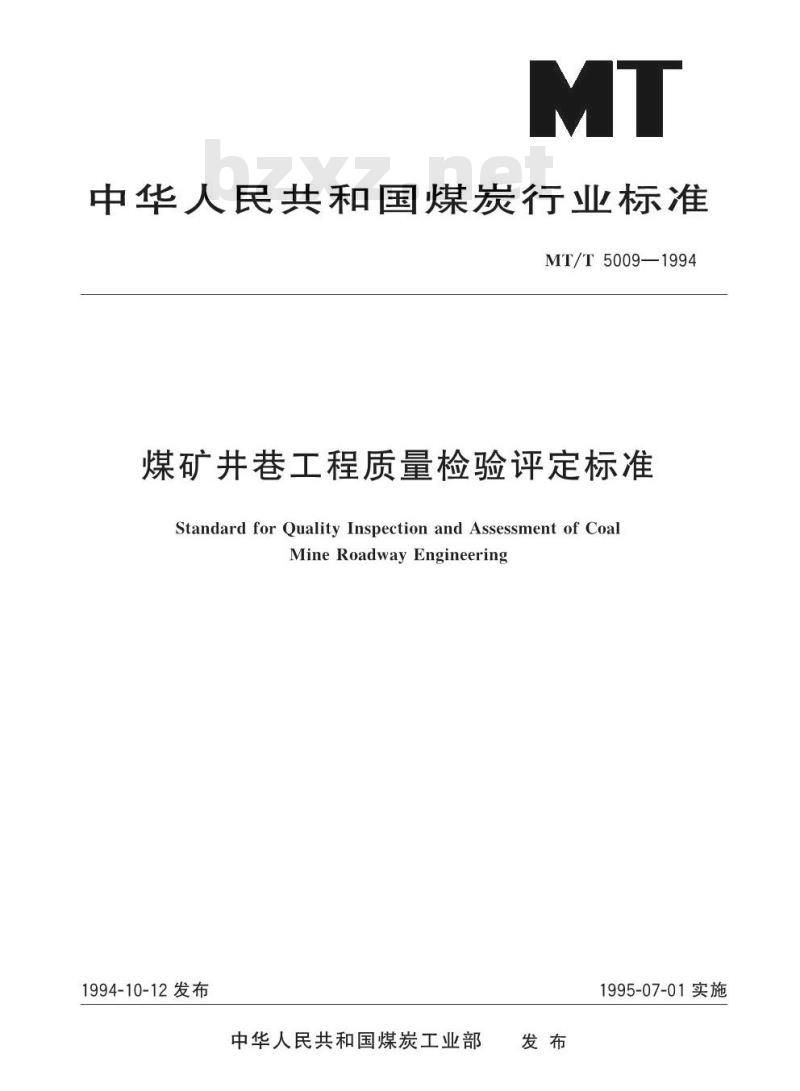

中华人民共和国煤炭行业标准
MT/T5009—1994
煤矿井巷工程质量检验评定标准Standard for Quality Inspection and Assessment of CoalMine Roadway Engineering
1994-10-12发布
中华人民共和国煤炭工业部
1995-07-01实施
行业标准信息服务平台

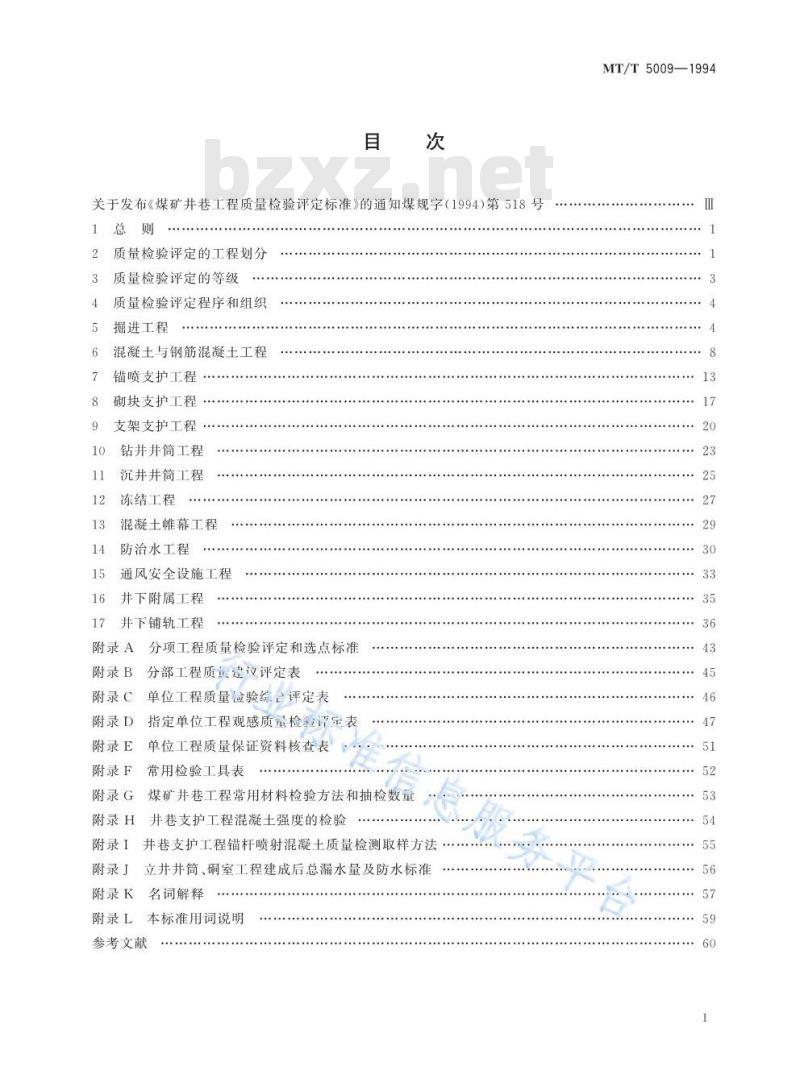

关于发布《煤矿井巷工程质量检验评定标准》的通知煤规字(1994)第518号1
质量检验评定的工程划分
质量检验评定的等级
质量检验评定程序和组织
掘进工程
混凝土与钢筋混凝土工程
锚喷支护工程
砌块支护工程
支架支护工程
钻井井筒工程
沉井井筒工程
冻结工程
混凝土幕工程
防治水工程
通风安全设施工程
井下附属工程
井下铺轨工程
附录A分项工程质量检验评定和选点标准附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录1
附录」
附录K
附录L
分部工程质量建议评定表
单位工程质量检验综合评定表
指定单位工程观感质量检验评定表单位工程质量保证资料核查表
常用检验工具表
煤矿井巷工程常用材料检验方法和抽检数量井巷支护工程混凝土强度的检验井巷支护工程锚杆喷射混凝土质量检测取样方法立井井筒、室工程建成后总漏水量及防水标准名词解释
本标准用词说明
参考文献
MT/T5009—1994
行业标准信息服务平台
MT/T5009—1994

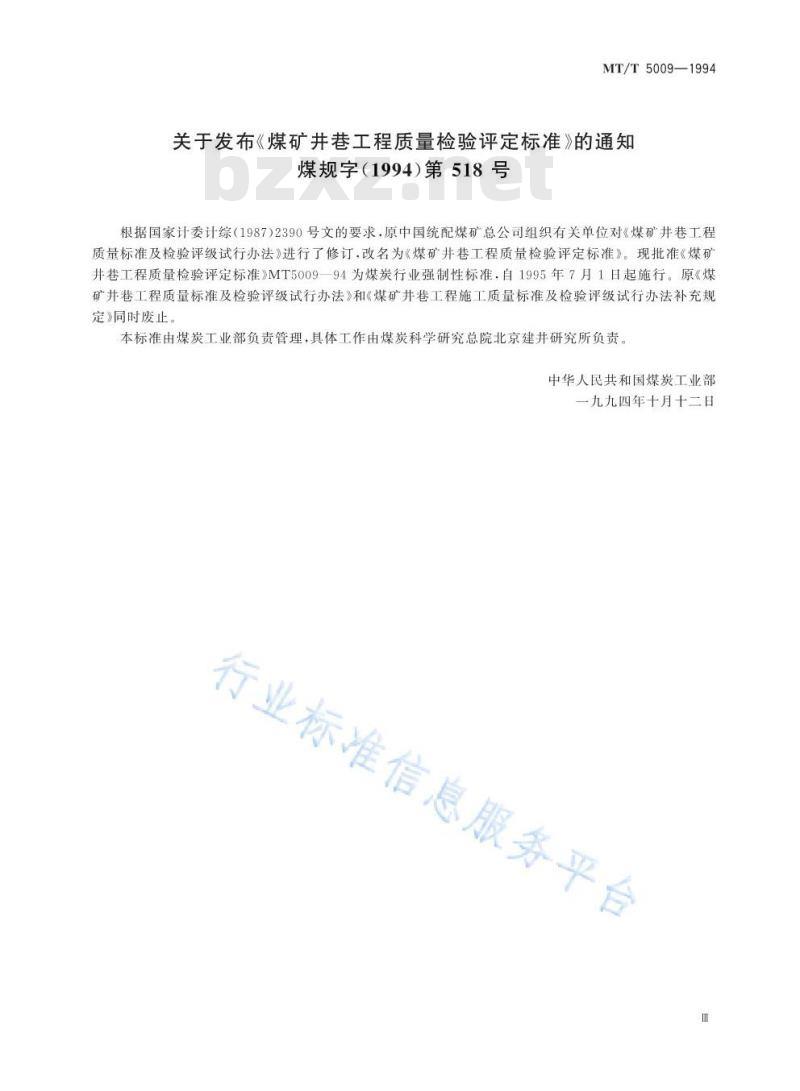

关于发布《煤矿井巷工程质量检验评定标准》的通知煤规字(1994)第518号
根据国家计委计综(1987)2390号文的要求,原中国统配煤矿总公司组织有关单位对《煤矿井巷工程质量标准及检验评级试行办法》进行了修订,改名为《煤矿井巷工程质量检验评定标准》。现批准《煤矿井巷工程质量检验评定标准》MT5009—94为煤炭行业强制性标准,自1995年7月1日起施行。原《煤矿井巷工程质量标准及检验评级试行办法》和《煤矿井巷工程施工质量标准及检验评级试行办法补充规定》同时废止。
本标准由煤炭工业部负责管理,具体工作由煤炭科学研究总院北京建井研究所负责。中华人民共和国煤炭工业部
一九九四年十月十二日
行业标准信息服务平台
1总则
MT/T5009—1994
1.0.1为了统一煤矿井巷工程质量标准和检验评定方法,加强企业管理,确保工程质量,特制定本标准。
1.0.2本标准适用于煤炭工业生产、建设矿井的井巷工程质量检验评定。1.0.3本标准是根据国家颁发的《矿山井巷工程施工及验收规范》(GBJ213一90)、《建筑安装工程质量检验评定统一标准》(GBJ300一88)和《建筑工程质量检验评定标准》(GBJ301一88)等有关规范、标准,并参照行业有关规范、标准编制的1.0.4煤矿井巷工程必须按照施工图设计、施工组织设计或作业规程(含施工技术措施)施工。施工组织设计或作业规程(含施工技术措施)中必须提出明确的工程质量要求和相应的保证措施。施工中应实行全面质量管理.严格质量检验制度.把质量不合格的工程消灭在施工过程中。10.5煤矿井巷工程质量检验评定,除应符合本标准外,尚应符合国家现行有关标准的规定1.0.6本标准未包括对工程项目,建设单位(矿务局、公司)可组织设计、施工单位,按照本标准编制的原则补充临时标准,并报上级主管部门批准后执行2质量检验评定的工程划分
2.0.1煤矿井巷工程质量检验评定应按分项工程、分部工程和单位工程划分。2.0.2煤矿井巷工程中分项工程和分部工程的划分应符合以下规定:分项工程主要按工序和工种划分。分部工程按并巷工程的主要部位划分。对工程量大、工期长的井筒井身工程和平碉碉身、巷道主体工程,可以按每月实际进尺作为一个分部工程。分项、分部工程名称应符合表2.0.2的规定表2.0.2
立井井简(含暗
立井、天井、60
以上的煤仓和
溜井)
斜井(含暗斜
井)井筒、平酮
分部工程
井身*
防治水
钻井井筒
沉井井筒
混凝土雄幕
斜井井口
平嗣口
斜井井身
平酮酮身*
连接处(交岔点)
附属工程
井巷工程分项、分部工程名称表分项工程
冲积层掘进,基岩掘进,模板,钢筋,混凝土支护*,锚杆支护*,预应力锚索支护*,喷射混凝土支护*,钢筋网喷射混凝土支护*钢纤维喷射混凝土支护*,预制混凝土块支护*,料石支护*地面预注浆,工作面预注浆,壁后注浆,卷材防水层向钻进井壁漂浮下沉*,固井
沉并据造模板,钢筋,混凝土支护*,固井冻结钻孔,制冷*
槽孔,幕
冲积层掘进,基岩掘进,模板(福,钢筋,混凝土支护,铺杆支护*,喷射混凝土支护*,钢筋网喷射混+支护*,钢纤维喷射混凝土支护*,钢架喷射混凝土支护*,预制混凝王块支护*,料石支护*,烧结砖支护,金属支架支护*,混漠土支架支护*,木支架支护*,可缩性支架支护*,预应力错索支护*,钢筋混凝土弧板支护*,工作面预注浆
冲积层掘进,基岩掘进,模板,混凝土,预制混凝土水沟,水沟盖板混凝土台阶,砌块台阶.混凝土地坪,砂浆地坪,喷刷浆MT/T5009—1994
巷道(含平巷、
斜巷)
硼室(含马头
通风安全设施
并下铺轨
分部工程
主体(含交岔点)*
附属工程
主体*
防治水
水沟(含沟槽)
设备基础
附属工程
防火门
防爆门
防水闸门
(排泥仓密闭门)
信闭墙
追床,够榄
轨道,道密
安全防护工程
表2.0.2(续)
分项工程
基岩掘进,模板(碴胎),钢筋,混凝土支护*,锚杆支护*,预应力锚索支护*,喷射混凝土支护*,钢筋网喷射混凝土支护,钢纤维喷射混凝土支护*,钢架喷射混凝土支护*,钢筋混凝土弧板支护*,预制混凝土块支护*,料石支护,烧结砖支护*,金属支架支护*,钢筋混凝土支架支护*,木支架支护*,可缩性支架支护*基岩掘进,模板,混凝土,预制混凝土水沟,水沟盖板混凝土台阶,砌块台阶,混凝土地坪,砂浆地坪,喷刷浆基岩掘进,模板(胎),钢筋,混凝土支护*,铺杆支护*,预应力锚索支护*,喷射混凝土支护*,钢筋网喷射混凝土支护*,钢纤维喷射混凝土支护*,钢架喷射混凝土支护*,预制混凝土块支护*,料石支护*,,金属支架支护*,钢筋混凝土支架支护*,木支架支护*,可缩性支架支护*
水泥砂浆防水层,卷材防水层
基岩掘进,模板.混凝土,预制混凝土水沟,水沟盖板基槽开挖,模板,钢筋,混凝土基础混凝土地坪,砂浆地坪,木质地板,喷刷浆基槽,门框,墙体*,门扇安装.闸门安装基槽,墙体
基底,道床,轨枕,岔枕
软道*,道岔*
轨距杆想器.防轨道滑移设施,托辑,托绳轮,安全标志注:①分项、分部工程名称后有*符号者为指定的分项、分部重程。工程:
理体并巷工程中,基岩掘进为指定的分项②掘进净宽0.5m以下的水沟分部T程,只检验水沟砌筑一个分项1程。水汽板分项工程在单位工程竣T验收时的观感质量项目中检验。
2.0.3单位工程的划分应符合以下规定:凡不能独立发挥能力,但具有独立施工条件,构成一个施工单元的工程,即为一个单位工程。煤矿并巷工程的单位工程划分为立并筒,斜并并简和平碱,巷道,码室.通风安全设施,并下铺轨六类。具体单位工程名称应执行《矿井建设单位工程统一名称表》的规定。2
3质量检验评定的等级
MT/T5009—1994
3.0.1本标准分项工程、分部工程和单位工程的质量检验评定均分为“合格”和\优良”两个等级3.0.2分项工程质量等级应符合以下规定:一、合格
1:保证项目必须符合相应质量检验评定标准的规定。2.基本项目中每个检验项目的检查点均应符合合格规定;检查点中有75%及其以上的测点符合相应质量检验评定标准的合格规定,其余测点须不影响安全使用,这个检查点为合格3.充许偏差项目中每个检验项目的测点总数有70%及其以上实测值在相应质量检验评定标准的允许偏差范围内,其余的须不影响安全使用。三、优良
1.保证项目必须符合相应质量检验评定标准的规定。2.基本项目中每个检验项目的检查点均应符合合格规定;检查点中有50%及其以上的测点符合相应质量检验评定标准的优良规定,这个检查点为优良。50%及其以上检查点优良,该检验项自即为优良。优良项目数应占检验项目总数的50%及其以上。3.允许偏差项目中每个检验项目的测点总数均有90%及其以上实测值在相应质量检验评定标准的充许偏差范围内其余的须不影响安全使用。3.0.3分部工程的质量等级应符合以下规定:一、合格
所含分项工程的质量应全部合格。二、优良
所含分项工程的质量应全部合格,其中分项工程的50%及其以上达到优良,指定的分项工程必须优良。3.0.4单位工程的质量等级应符合以下规定:一、合格
1.所含分部工程的质量应全部合格。2.质量保证资料基本齐全。
3.指定的单位工程要有观感质量评定,其得分率达到70%及其以上为合格。注:指定的单位工程指立井井筒、斜井井筒、平酮、井底车场巷道、主要运输巷道、箕斗(或胶带)装载室、井下主变电所室、主排水克房确室、暗井绞车房确室及相应的井下铺轨工程。二、优良
1.所含分部工程质量应全部合格具中易品工程有50%及其以上达到优良,指定的分部工程必须在茶
优良。
2.质量保证资料齐全,其中指定的质量保证资料产全完整3.观感质量得分率达到85%及其以上为优良。3.0.5当分项工程质量不符合相应质量检验评定标准的合格规,必须及时处理,并应按以下规定评定其质量等级:
一、经返工重做的分项工程可重新评定质量等级。二、经处理后,不改变结构或未造成永久缺陷,能满足设计要求的,其质量等级可评定为合格,但不应评定为优良
三、经处理后,改变了原有结构规格,造成永久缺陷,但不影响安全使用,其质量等级可评定为合格。但其所在分部工程的质量等级不应评定为优良,四、经建设单位核查认可,能满足安全和使用功能要求,可不进行加固补强,其质量等级可评定为合格。
MT/T5009—1994
4质量检验评定程序和组织
4.0.1井巷工程质量检验评定,应按分项、分部、单位工程依次进行。分项工程质量的检验评定,应在保证项目、基本项目和允许偏差项目检验评定的基础上进行。4.0.2施工班组应对其操作的每道工序,每一作业循环作为一个检查点,按本标准附录A表A.2检查点的测点要求,自行认真检查,并做好施工检查记录。4.0.3分项工程质量应在班组自检的基础上,由施工负责人(区、队长)组织有关人员检验评定,质量检查员核定。
分项工程质量检验评定应采用本标准附录A表A.1分项工程质量检验评定表的格式。分项工程在中间、峻工验收检验时,应按附录A表A.2的规定选检查点,布置测点实查。不能实查的,抽查施工检查记录。
4.0.4分部工程质量由施工单位(工程处、矿)负责人组织有关单位检验评定,建设单位(矿务局、矿)代表核定。分部工程质量检验评定应采用本标准附录B分部工程质量检验评定表的格式4.0.5单位工程质量由施工单位提出申请,建设单位(矿务局、矿)负责组织有关单位检验评定(也可由总承包单位、监理单位负责组织检验评定)。最后由质量监督部门或主管部门认证。单位工程质量检验评定应采用本标准附录C单位工程质量综合评定表的格式。指定的单位工程的观感质量由建设(或监理)单位组织设计、施工单位各一人进行检验评定。观感质量检验评定应采用本标准附录D表D.1、D.2、D.3、D.4的统一格式单位工程质量保证资料核查项目应按本标准附录E的质量保证核查表的内容执行。4.0.6单位工程竣工验收进行质量检验评定时,抽查质量检验结果如与分部工程检验评定结果等级不一致,应分析原因,研究确定工程最终质量等级4.0.7隐蔽工程质量检验评定,应以有建设(含监理)单位(矿务局、矿)和施工单位(工程处、矿)双方代表签字的工程质量检查记录为依据。4.0.8宜减少重复检验和破损性检验。立井井筒工程破损性检验不应超过2处,其他井巷工程破损性检验不宜超过3处
4.0.9施工和检验人员应使用同一精度等级的测量器具和检测仪表,并按有关规定定期校对:常用的检验工具见本标准附录常用检验工具表,5掘进工程
5.1一般规定
5.1.1本章适用于冲积层和基岩中老掘工程质量检验评定。5.1.2本章的主要指标和要求是根据《矿出巷工程施工及验收规范》、《锚杆喷射混凝土支护技术规范》和《建筑工程质量检验评定标准》的规定提出的5.2冲积层掘进工程
5.2.1本节适用于立井、斜井、平碉在冲积层(含冻结和混凝土幅冲积层)中采用掘进和明槽开挖方法的掘进工程质量检验评定。
(I)保证项目
5.2.2立井、斜井、平确的冲积层掘进及其临时支护必须符合施工组织设计和作业规壁的有关规定。检验方法:对照设计和作业规程的有关规定,抽查施工记录或现场实查。(Ⅱ)基本项目
5.2.3冲积层掘进规格偏差应符合表5.2.3的规定,检查数量按附录A表A.2的规定选检查点和测点。检验方法挂线尺量,或抽查施工检查记录。项次
斜井、
(Ⅲ)允许偏差项目
圆形井简
掘进半径
表5.2.3
冲积层掘进规格偏差
普通法凿井
冻结法
冻土扩至井帮前
冻土扩至井帮后
混凝土幕法凿井
方、矩形井简十字线至任一帮距离宽度(中线至任一帮距离)
高度(腰线至顶、底板距离)
(mm)
0~+250
0~+400
0~+200
0~+250
0~+250
0~+300
0~+400
MT/T5009—1994
(mm)
0~~+150
0~+200
0~+100
0~+150
0~+150
0~+200
0~+250
5.2.4斜井井口和平碉口部分采用明槽开挖时,明槽外形尺寸的允许偏差和检验方法应符合表5.2.4规定
表5.2.4
边坡坡度
5.3基岩掘进工程
5.3.1
充许偏差(mm)
±50
0~+300
不得偏陡
明槽外形尺寸的允许偏差和检验方法检验方法
用水准仪测上口四边中点的标高拉十字中心线,分别尺量上口和下底由中心线到四边中点的距离按附录A表A.2规定选检查点,用坡度尺量检查点左、右两边坡坡度本节适用于基岩(含煤层、矿层、冻结层和坚硬冲积层)采用钻爆法施工的井巷工程及设备基础、水沟(沟槽)和采用掘进机掘进的巷道工程质量检验评定。(I)保证项目
5.3.2基岩爆破法掘进必须采用光面爆破,爆破图表齐全,爆破参数选择合理。光面爆破的施工应符合作业规程的规定。
检验方法对照规范和作业规程抽查施工记录或现场实查。5.3.3基岩掘进的临时支护须符合车业规程的规定。对照作业规程抽查施工记录戎现场实查。检验方法
(Ⅱ)基本项目
5.3.4普通法基岩掘进规格偏差应符合表5.3.4的规定。表5.3.4普通法基岩掘规格偏差
斜井、平硝、
硼室、巷道
圆形井简掘进半径,方、矩形井筒中心十字线至任一帮距离
中线至任一帮距离
无中线测全宽
腰线至顶、底板距离
无腰线测全高
全断面掘进机掘进的中心偏移
合格(mm)
150+150
—50~+200
50~+250
50~+250
—50~+250
±100
优良(mm)
0~+150
0~+150
0~+200
0~+200
0~~+250
±50
MT/T5009—1994
检查数量:按附录A表A.2的规定选检查点和测点检验方法:挂线尺量,或抽查施工检查记录,5.3.5软岩(含破碎带)掘进规格偏差应符合以下规定:合格:不小于设计的巷道宽度、高度优良:不小于设计的巷道宽度、高度,超挖应符合表5.3.4的合格偏差。检查数量:按本标准附录A表A.2选检查点和测点。检验方法:挂线尺量或抽查施工检查记录,5.3.6并巷掘进坡度偏差应符合以下规定:合格:士1%
优良:士0.5%
检查数量:按本标准附录A表A.2选检查点检验方法:尺量相邻两检查点由腰线至轨面或底板)距离之差与该两检查点距离之比(Ⅲ)允许偏差项目
5.3.7立井壁座(支撑圈)、巷道水沟(含管线沟槽)、碉室的设备基础掘进规格的允许偏差应符合表5.3.7的规定
表5.3.7壁座(支撑圈)、水沟(沟槽)、设备基础掘进规格的允许偏差项次
壁座(支撑圈)
设备基础
水沟(沟槽)
5.4裸体井巷掘进工程
中心位置
允许偏差(mm)
0~+100
50~+200
-25~+150
25~+150
0~+150
-50~+100
-30~+150
30~+150
5.4.1本节适用于无支护的各种井卷掘进程质量检验评定。(I)保证项目
检验方法
挂中心线或腰线尺量。掘进后现场实测,做好记录;中间、峻工验收时,抽查隐蔽工程记录
挂中线尺量巷道中线到水沟内沿距离,宽度、深度尺量检查。按附录A表A.2的规定选检查点,抽查施工检查记录5.4.2裸体井巷掘进工程必须采用光面爆破方法震破图齐全,爆破参数选择合理。光面爆破施工服务平bZxz.net
应符合作业规程的规定,
检验方法:对照规范和爆破图表抽查施工记录或现场实查。(Ⅱ)基本项目
5.4.3裸体井巷工程的掘进规格偏差应符合表5.4.3的规定:表5.4.3裸体井巷工程的掘进规格偏差项次
圆形井筒掘进半径.方、矩形井筒中心十字线至任一帮距离
有提升
无提升
合格(mm)
0~+150
50~+150
优良(mm)
0~+100
0~+150
斜井、平碉、
中线至任一帮距离
无中线测全宽
腰线至顶、底板距离
无腰线测全高
中线至任一帮距离
腰线至顶、底板距离
表5.4.3(续)
主要巷道
-般巷道
般巷道
主要巷道
般巷道
-般巷道
机电确室
非机电确室
机电确室
非机电室
检查数量:按附录A表A.2的规定选检查点和测点检验方法:挂线尺量或抽查施工检查记录注:主要巷道和一般巷道见附录K名词解释5.4.4裸体井巷掘进坡度偏差应符合以下规定:合格:±1%
优良:±0.5%
MT/T5009—1994
合格(mm)
0~+150
—50~+150
—50~+200
0~+150
—30~+150
—30~+200
0~+150
-20~+150
30~+100
30~+150
优良(mm)
0~+100
0~+150
0~+200
0~+100
0~+150
0~+200
0~+100
0~+150
0~+100
0~+150
检查数量:按本标准附录A表A.2选检查点检验方法:尺量相邻两检查点由腰线至轨面(或底板)距离之差与该两检查点距离之比。(Ⅲ)允许偏差项目
5.4.5裸体巷道掘进中光面爆破周边眼的眼痕率不应小于60%。检查数量:按附录A表A.2的规定选检查点检验方法:实测或抽查施工检查记录5.5天并、溜井掘进工程
5.5.1本节适用于钻井法、吊法和爬罐法施工的天井、溜井基岩掘进工程质量检验评定。(I)保证项目
5.5.2天井、溜井掘进工程必须保证工下口位置符合设计要求。检验方法:对照设计检查天井、溜并的上,下口位置实测图
5.5.3天井、溜井掘进操作程序必须符合作业规程的呢定,所采用的反井钻机、吊罐、爬罐等,必须保证工况良好。
检验方法:对照作业规程检查设备出厂合格证及运转、检修记并现场实查。(Ⅲ)基本项目
5.5.4天并、溜井掘进半径偏差应符合表5.5.4的规定。表5.5.4天井、溜井掘进半径偏差项次
无提升设备
有提升设备
合格(mm)
100~+200
0~+200
检查数量:按附录A表A.2的规定选检查点和测点优良6im)
50~+150
0~+150
