【MT煤炭标准】 导水裂缝带高度的钻孔冲洗液漏失量观测方法

本网站 发布时间: 2023-05-27 14:22:47
  • MT/T 865-2000
  • 现行

基本信息

  • 标准号:

    MT/T 865-2000

  • 标准名称:

    导水裂缝带高度的钻孔冲洗液漏失量观测方法

  • 标准类别:

    煤炭行业标准(MT)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

标准号:MT/T 865-2000
标准名称:导水裂缝带高度的钻孔冲洗液漏失量观测方法
英文名称:Measuring method on height of water flowing fractured zone using loses of drilling fluid
标准格式:PDF
发布时间:2000-01-18
实施时间:2000-05-01
标准大小:1.63M
标准介绍:1范围
本标准规定了在煤矿采空区上方,用钻探的方法,通过观测钻进过程中钻孔冲洗液的漏失量及其变化来确定覆岩导水裂缝带高度的常规观测项目、钻孔布置、钻孔施工、钻孔测量段要求、测量方法和数据处理方法等。
本标准适用于煤矿采空区上方通过钻孔冲洗液漏失量观测方法测定覆岩导水裂缝带的高度。
2观测项目及仪器
用钴孔冲洗液漏失量观测方法测定覆岩导水裂缝带高度的常规观测项目及相应的观测内容、观测仪器见表1。
煤层开采后,测定覆岩导水裂缝带高度是为了更加合理地留设防水煤柱,最大限度地解放水体下被压煤炭资源的一项重要技术工作。我国从50年代末期开始采用钻孔冲洗液漏失量观测方法测定导水裂缝带高度,先后在100多个矿井、数百个工作面测定了上千个钻孔,完成相关研究课题儿十项,解放了数亿吨水体下被压煤量。本标准是在多年来的实践工作基础上编制的,对钻孔冲洗液漏失量观测方法在钻孔布置、钻孔施工、钻孔测量段要求、测量项目、测量仪器、测量方法和数据处理等方面作了统一的规定。
本标准的附录A为提示的附录。
本标准由国家煤炭工业局行业管理司提出。
本标准由煤炭工业煤矿专用设备标准化技术委员会归口
本标准由煤炭科学研究总院北京开采研究所负责起草。
本标准主要起草人:文学宽、康永华、耿德庸。
本标准委托煤炭科学研究总院北京开釆研究所负责解释。

标准内容标准内容

部分标准内容:

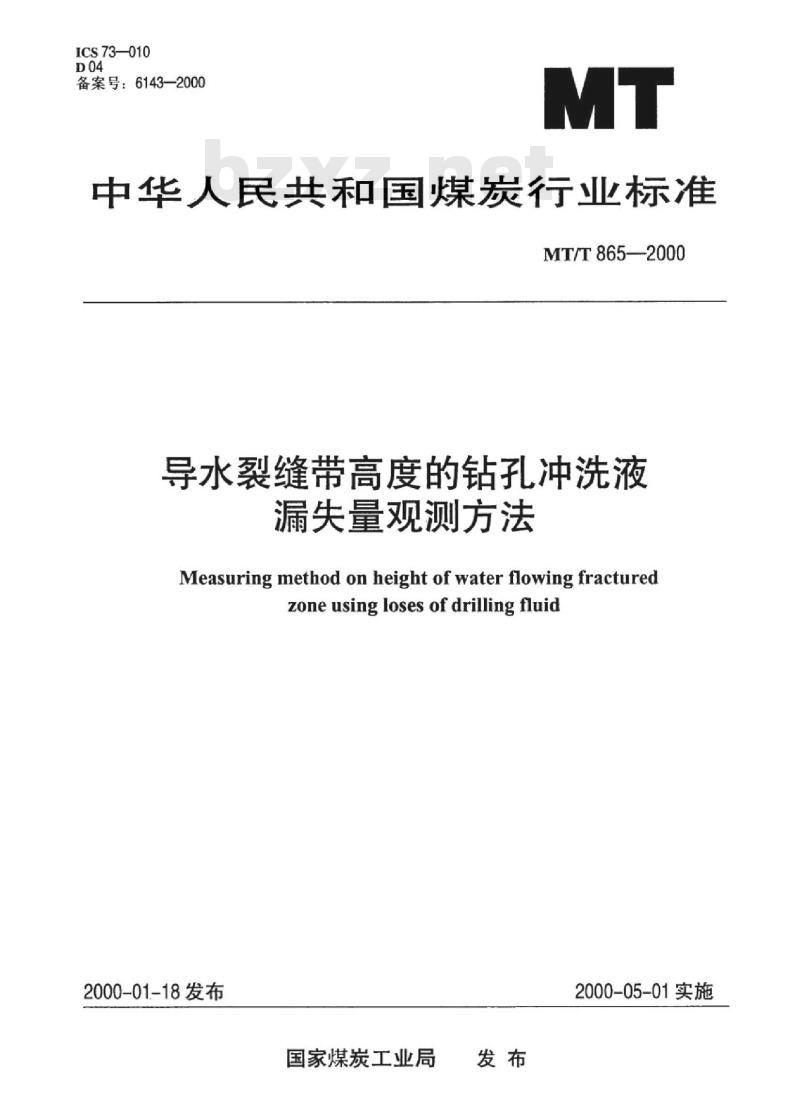

ICS73—010
D04
备案号:6143—2000
中华人民共和国煤炭行业标准
MT/T865—-2000
导水裂缝带高度的钻孔冲洗液
漏失量观测方法
Measuring method on height of water flowing fracturedzone using loses of drilling fluid2000-01-18发布
国家煤炭工业局
2000-05-01实施
MT/T865—2000

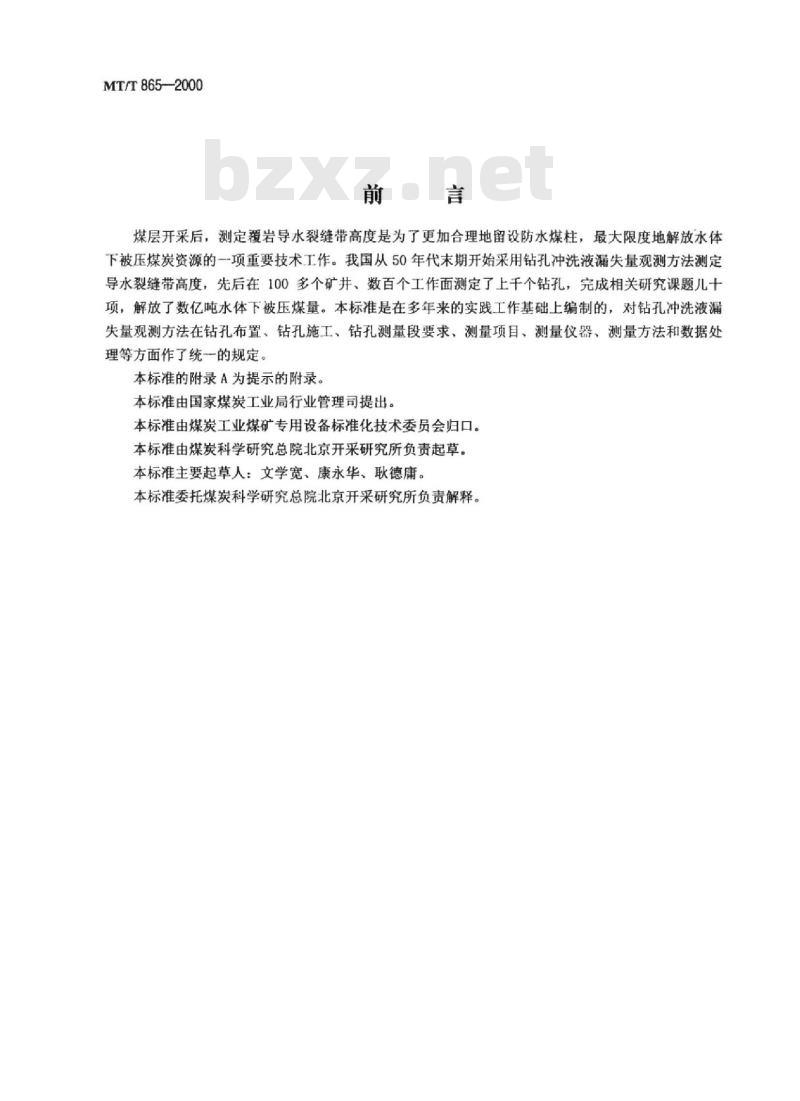

煤层开采后,测定覆岩导水裂缝带高度是为了更加合理地留设防水煤柱,最大限度地解放水体下被压煤炭资源的一-项重要技术工作。我国从50年代末期开始采用钻孔冲洗液漏失量观测方法测定导水裂缝带高度,先后在100多个矿井、数百个工作面测定了上干个钻孔,完成相关研究课题几十项,解放了数亿吨水体下被压煤量。本标准是在多年来的实践工作基础上编制的,对钻孔冲洗液漏失量观测方法在钻孔布置、钻孔施工、钻孔测量段要求、测量项目、测量仪器、测量方法和数据处理等方面作了统一的规定。
本标准的附录A为提示的附录。
本标准由国家煤炭工业局行业管理司提出。本标准由煤炭工业煤矿专用设备标准化技术委员会归口。本标准由煤炭科学研究总院北京开采研究所负责起草。本标准主要起草人:文学宽、康永华、耿德庸。本标准委托煤炭科学研究总院北京开采研究所负责解释。中华人民共和国煤炭行业标准

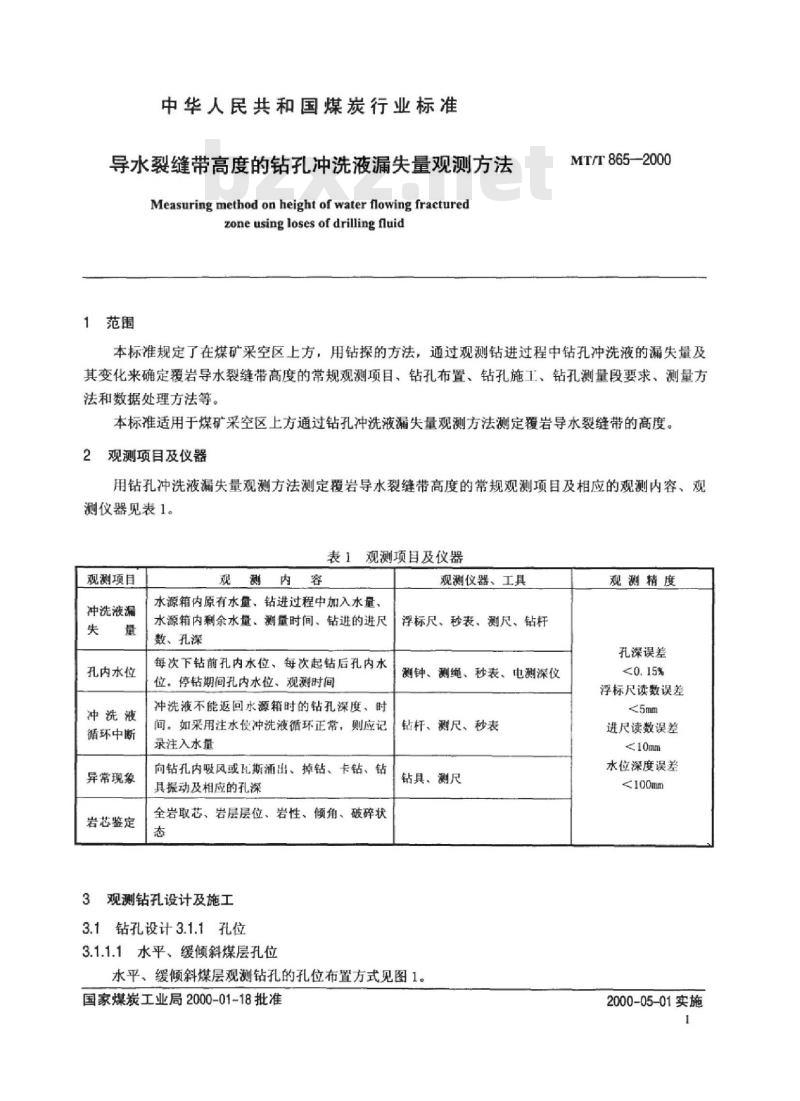

导水裂缝带高度的钻孔冲洗液漏失量观测方法Measuring method on height of water flowing fracturedzone using loses of drilling fluid1范围
MT/T865—2000
本标准规定了在煤矿采空区上方,用钻探的方法,通过观测钻进过程中钻孔冲洗液的漏失量及其变化来确定覆岩导水裂缝带高度的常规观测项目、钻孔布置、钻孔施工、钻孔测量段要求、测量方法和数据处理方法等。
本标准适用于煤矿采空区上方通过钻孔冲洗液漏失量观测方法测定覆岩导水裂缝带的高度。2观测项目及仪器
用钻孔冲洗液漏失量观测方法测定覆岩导水裂缝带高度的常规观测项目及相应的观测内容、观测仪器见表1。
观测项目及仪器
观测项目
冲洗液漏
孔内水位
冲洗液
循环中断
异常现象
岩芯鉴定
观测内容
水源箱内原有水量、钻进过程中加入水量、水源箱内剩余水量、测量时间、钻进的进尺数、孔深
每次下钻前孔内水位、每次起钻后孔内水位。停钻期间孔内水位、观测时间冲洗液不能返回水源箱时的钻孔深度、时观测仪器、工具
浮标尺、秒表、测尺、钻杆
测钟、测绳、秒表、电测深仪
间。如采用注水使冲洗液循环正常,则应记钻杆、测尺、秒表
录注入水量
向钻孔内吸风或瓦斯涌出、掉钻、卡钻、钻具振动及相应的孔深
全岩取芯、岩层层位、岩性、倾角、破碎状态
3观测钻孔设计及施工
3.1钻孔设计3.1.1孔位
3.1.1.1水平、缓倾斜煤层孔位
钻具、测尺
水平、缓倾斜煤层观测钻孔的孔位布置方式见图1。国家煤炭工业局2000-01-18批准观测精度
孔深误差
<0.15%
浮标尺读数误差
<5mm
进尺读数误差
<10mm
水位深度误差
<100mm
2000-05-01实施
中孔1
>30m
中孔2
9孔3
MT/T865—2000
>15m

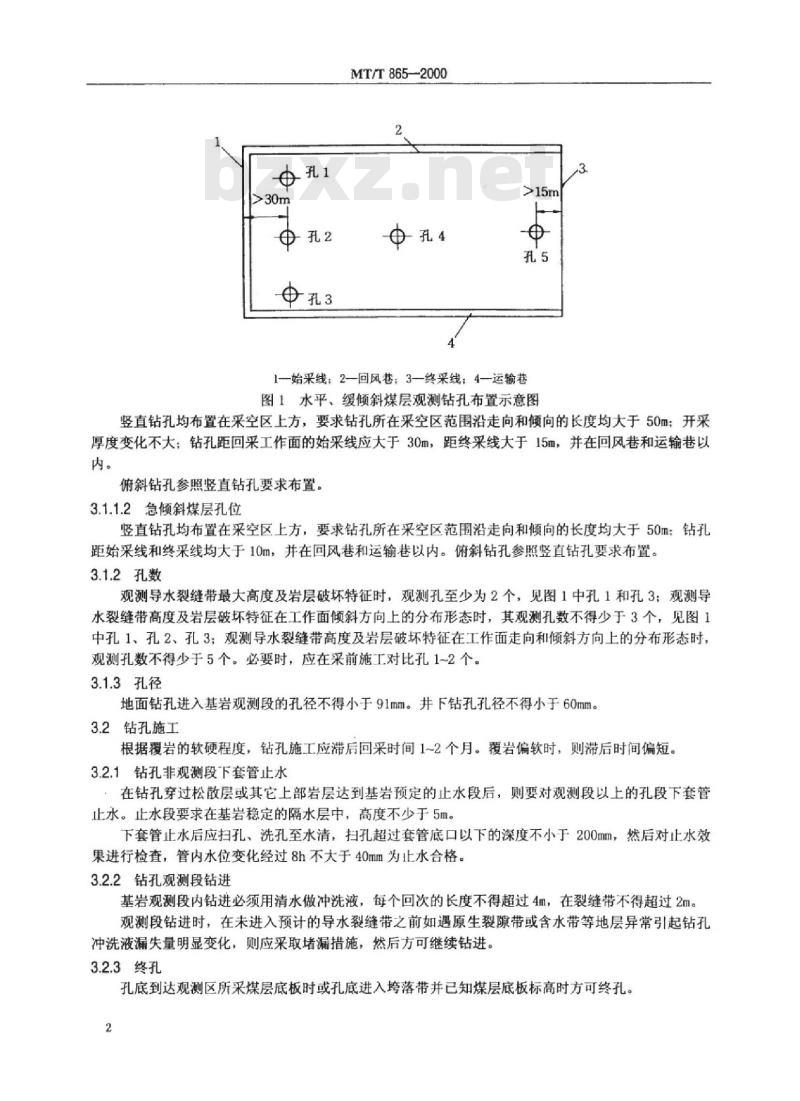

1始采线:2—回风巷:3—终采线:4-运输巷图1水平,缓倾斜煤层观测钻孔布置示意图3
坚直钻孔均布置在采空区上方,要求钻孔所在采空区范围沿走向和倾向的长度均大于50m:开采厚度变化不大:钻孔距回采工作面的始采线应大于30m,距终采线大于15m,并在回风巷和运输巷以内。
俯斜钻孔参照竖直钻孔要求布置。3.1.1.2急倾斜煤层孔位
竖直钻孔均布置在采空区上方,要求钻孔所在采空区范围沿走向和倾向的长度均大于50m:钻孔距始采线和终采线均大于10m,并在回风巷和运输巷以内。俯斜钻孔参照竖直钻孔要求布置。3.1.2孔数
观测导水裂缝带最大高度及岩层破坏特征时,观测孔至少为2个,见图1中孔1和孔3:观测导水裂缝带高度及岩层破坏特征在工作面倾斜方向上的分布形态时,其观测孔数不得少于3个,见图1中孔1、孔2、孔3;观测导水裂缝带高度及岩层破坏特征在工作面走向和倾斜方向上的分布形态时,观测孔数不得少于5个。必要时,应在采前施工对比孔1~2个。3.1.3孔径
地面钻孔进入基岩观测段的孔径不得小于91mm。井下钻孔孔径不得小于60mm。3.2钻孔施工
根据覆岩的软硬程度,钻孔施工应滞后回采时间1~2个月。覆岩偏软时,则滞后时间偏短。3.2.1钻孔非观测段下套管止水
在钻孔穿过松散层或其它上部岩层达到基岩预定的止水段后,则要对观测段以上的孔段下套管止水。止水段要求在基岩稳定的隔水层中,高度不少于5m。下套管止水后应扫孔、洗孔至水清,扫孔超过套管底口以下的深度不小于200mm,然后对止水效果进行检查,管内水位变化经过8h不大于40mm为止水合格。3.2.2钻孔观测段钻进
基岩观测段内钻进必须用清水做冲洗液,每个回次的长度不得超过4m,在裂缝带不得超过2m观测段钻进时,在未进入预计的导水裂缝带之前如遇原生裂隙带或含水带等地层异常引起钻孔冲洗液漏失量明显变化,则应采取堵漏措施,然后方可继续钻进。3.2.3终孔
孔底到达观测区所采煤层底板时或孔底进入跨落带并已知煤层底板标高时方可终孔。2
3.2.4封孔
MT/T865-2000
全孔钻进完毕且观测、测井工作结束后,起拔套管后应对钻孔进行封闭,跨落带顶点以上孔段全部用水泥封堵。
4观测方法
4.1冲洗液漏失量观测
4.1.1观测系统

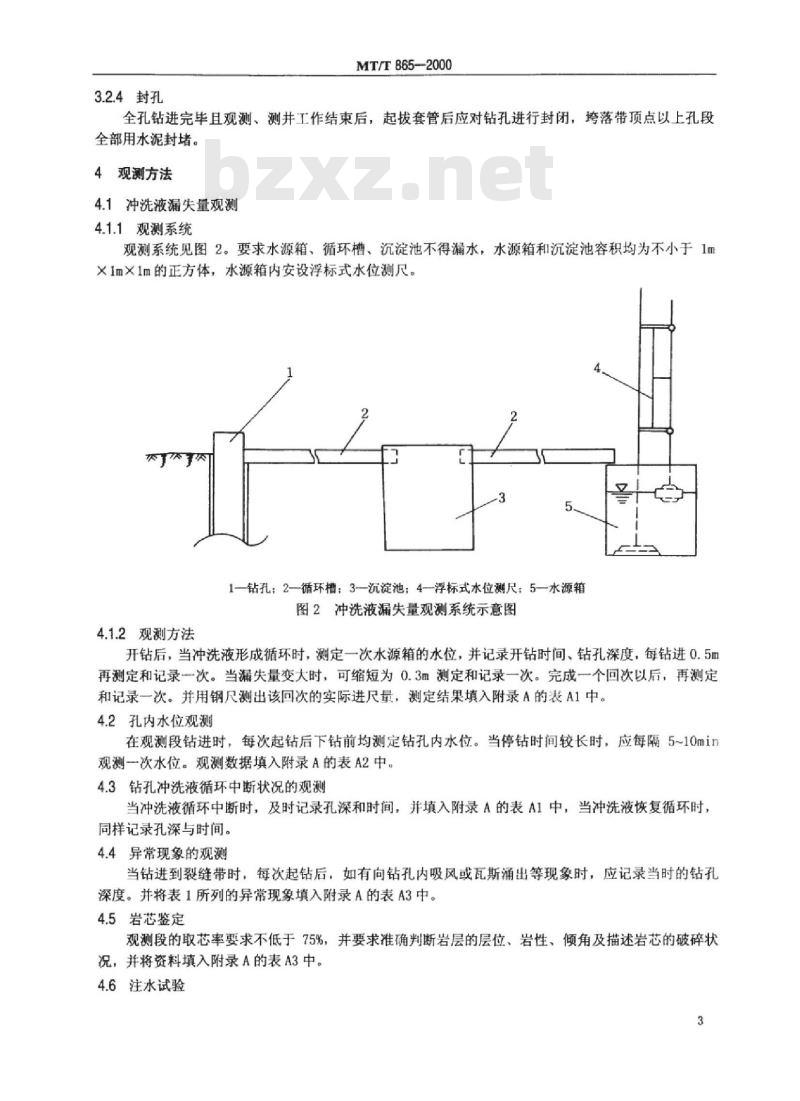

观测系统见图2。要求水源箱、循环槽、沉淀池不得漏水,水源箱和沉淀池容积均为不小于1mX1m×1m的正方体,水源箱内安设浮标式水位测尺。1一钻孔:2-循环:3一沉淀池:4一浮标式水位测尺,5一水源箱图2冲洗液漏失量观测系统示意图4.1.2观测方法
开钻后,当冲洗液形成循环时,测定一次水源箱的水位,并记录开钻时间、钻孔深度,每钻进0.5m再测定和记录一次。当漏失量变大时,可缩短为0.3m测定和记录一次。完成一个回次以后,再测定和记录一次。并用钢尺测出该回次的实际进尺量,测定结果填入附录A的表A1中。4.2孔内水位观测
在观测段钻进时,每次起钻后下钻前均测定钻孔内水位。当停钻时间较长时,应每隔5~10min观测-一次水位。观测数据填入附录A的表A2中。4.3钻孔冲洗液循环中断状况的观测当冲洗液循环中断时,及时记录孔深和时间,并填入附录A的表A1中,当冲洗液恢复循环时,同样记录孔深与时间。
4.4异常现象的观测
当钻进到裂缝带时,每次起钻后,如有向钻孔内吸风或瓦斯涌出等现象时,应记录当时的钻孔深度。并将表1所列的异常现象填入附录A的表A3中。4.5岩芯鉴定
观测段的取芯率要求不低于75%,并要求准确判断岩层的层位、岩性、倾角及描述岩芯的破碎状况,并将资料填入附录A的表A3中。4.6注水试验
MT/T865-2000
当钻孔内冲洗液循环中断时,应将钻具提出孔外,然后用泵直接向孔内注入清水,再通过水源箱测定水量的漏失情况,并将观测数据填入附录A的表A1中。试验时要求注入量大于漏失量5观测数据处理
5.1冲洗液漏失量计算
a)单位时间冲洗液漏失量按(1)式计算:Q=+@+g
O—单位时间漏失量,L/s:
9——水源箱内原有水量,L:
Q2—钻进过程中加入水量,L:
Q:——水源箱内剩余水量,L;
-时间,S。
b)单位时间和单位进尺的冲洗液漏失量按(2)式计算:0.-%
·(2
式中em—单位时间和单位进尺漏失量,L/s·mh
进尺,m。
以上计算均以每个回次单独计算,其计算结果填入附录A的表A1中,并将冲洗液漏失量与钻孔深度关系曲线绘入附录A的表A3中。5.2水位观测资料的整理与计算
计算起钻后、下钻前的水位变化速度,填入附录A的表A2中,并将钻孔水位与孔深关系曲线绘入附录A的表A3中。
5.3注水试验资料的整理与计算
按公式(1)计算做注水试验时的漏失量。并绘出注水量随时间变化的关系曲线。6导水裂缝带顶点及高度的确定
导水裂缝带由裂缝带和跨落带上下两部分组成。6.1裂缝带顶点的确定
钻孔内导水裂缝带的顶点根据以下3个方面的资料并加以综合分析确定:a)冲洗液漏失量显著增加,并且基本上呈现出随钻孔深度增加而增加的趋势:或者冲洗液全部漏失,经堵漏后再向下钻进时仍然如此。在一般情况下,应采取对比方法,即与对比孔和本孔的正常段漏失量比较确定之。
b)钻孔水位显著降低,水位下降速度加快,有的甚至孔内无水。c)岩芯有纵向裂缝及钻孔有轻微吸风现象。6.2跨落带项点的确定
钻孔内跨落带的顶点应根据以下4个方面的资料并加以综合分析确定:a)掉钻次数频繁:
b)钻进速度时快时慢,有时发生卡钻及钻具振动加剧现象:c)钻孔有明显的吸风现象;
d)岩芯破碎,采取率很低,有纵向裂缝和劈开的岩芯增多,岩芯层理、倾角紊乱等。6.3导水裂缝带高度的确定
用钻孔所对应的开采煤层顶板的垂直深度减去裂缝带顶点所对应(采前)的垂直深度得出导水4
裂缝带的高度。
6.4跨落带高度的确定
MT/T 8652000
跨落带是包括在裂缝带之内的,其高度为钻孔所对应的开采煤层顶板的垂直深度减去垮落带顶点所对应(采前)的垂直深度。MT/T865-2000
附录A
(提示的附录)
观测数据记录和数据处理结果表各观测项目的数据记录表格见表A1和表A2,各种观测资料的处理结果记录见表A3。表A1
1钻孔冲洗液漏失量观测记录表
钻孔号:
观测日期:
钻进时间
min
注:“孔深”栏记录开钻时的孔深。钻孔号:
1:200
水源箱水位
min
观测:
记录:
冲洗液漏失量bzxz.net
单位时间漏失量
L/s
表A2钻孔水位观测记录表
观测日期:
观测时间
min
观测:
水位深度
表A3观测资料处理结果汇总表
单位时间、单位进尺漏失量
L/s·m
记录:
水位下降速度
m/min
冲洗液漏失量与孔深关系曲线
岩性描述。
岩芯鉴定
冲洗液漏失量
2030
注:“冲洗液漏失量”和“水位深度”栏中的横线刻度要根据各钻孔的实际量值标注。6
水位与孔深关系曲线
孔内水位深度
100150200
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
