【SY石油天然气标准】 油气水井大修作业施工设计编写规范

本网站 发布时间: 2023-05-19 15:00:39
  • SY/T 6264-2006
  • 现行

基本信息

  • 标准号:

    SY/T 6264-2006

  • 标准名称:

    油气水井大修作业施工设计编写规范

  • 标准类别:

    石油天然气行业标准(SY)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

标准号:SY/T 6264-2006
标准名称:油气水井大修作业施工设计编写规范
英文名称:Specifications of major repair project design for oil, gas, water well
标准格式:PDF
发布时间:2006-07-10
实施时间:2007-01-01
标准大小:1.57M
标准介绍:本标准规定了陆上油气田油气水井大修作业施工设计的编写依据、内容要求、审批程序与格式。
本标准适用于陆上油气田油气水井大修作业施工设计的编写。 本标准代替SY/T6264-196《油水井大修作业工程设计编写规范》本标准与SY/T6264-199相比,修订的内容主要有标准名称、章节标题及内容,增加了前言
和规范性引用文件,主要变化如下
油气水井大修作业施工设计封面格式
增加了施工设计编写依据、设计内容、审核、审批意见等方面内容。
在大修井设备管理要求方面内容有所增加。
SY/T626419%6附录A的作业工序(表A.1)改为本标准的大修施工设计
SY/T6264-1996中的单井预算改为本标准的施工周期及费用预算
本标准的附录A为资料性附录
本标准由采油采气专业标准化委员会提出并归口
本标准起草单位:新疆石油管理局井下作业公司
本标准主要起草人:南鑫、卢世庆、陈永祥、冷曦、徐永波、王广治
本标准所代替标准的历次版本发布情况为;
SY/T6264-1996

标准内容标准内容

部分标准内容:

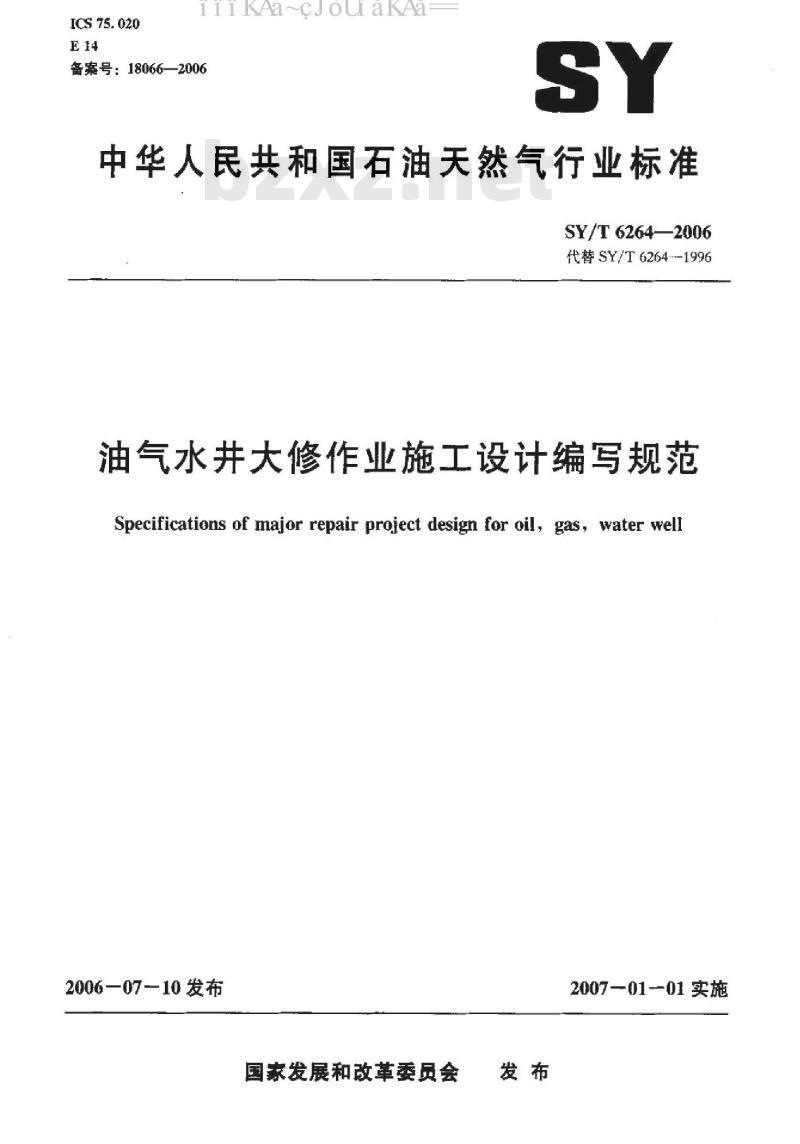

ICS75.020
E14
iiiKAa~cJouaKAa
备案号:18066—2006
中华人民共和国石油天然气行业标准SY/T6264—2006
代替SY/T6264--1996
油气水井大修作业施工设计编写规范Specifications of major repair project design for oil, gas, water well2006—0710发布
国家发展和改革委员会
2007—01-01实施
iiiKAa~cJou aKAa-

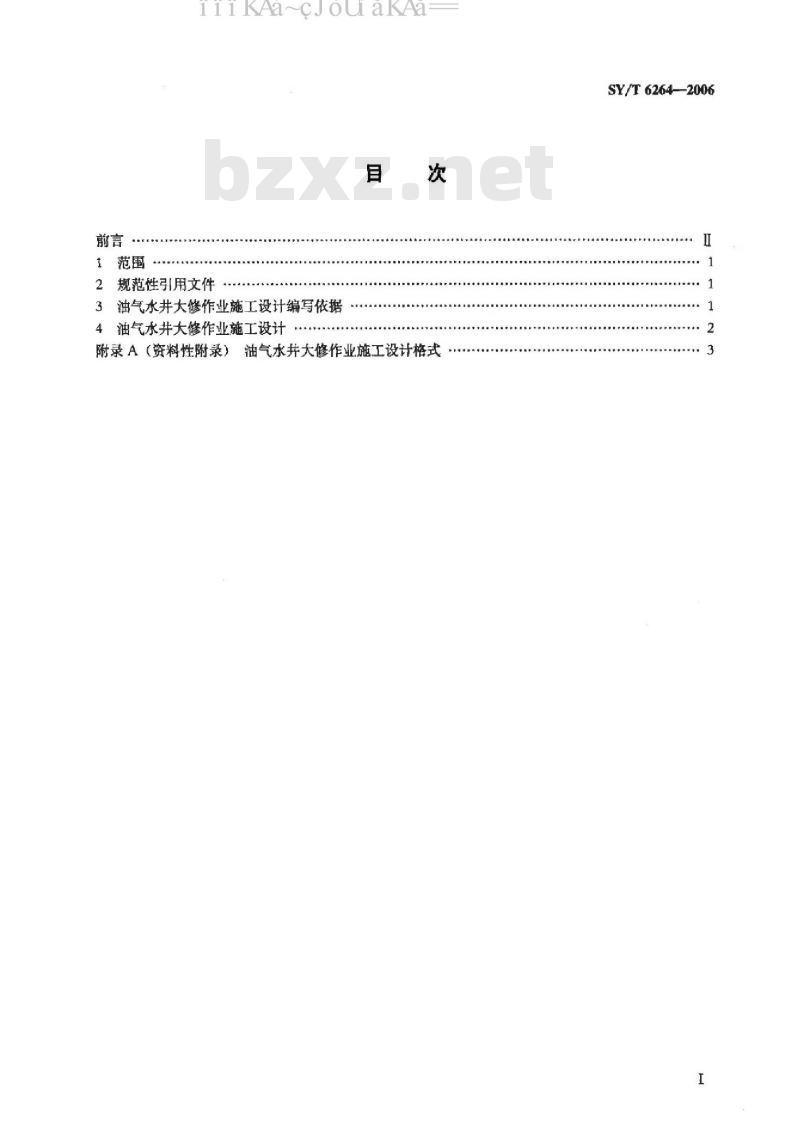

2规范性引用文件
油气水井大修作业施工设计编写依据3
4油气水井大修作业施工设计
附录A(资料性附录)油气水井大修作业施工设计格式量
SY/T6264--2006
++.+++++++..
SY/T6264--2006
iiiKAa~cJou aKAa=
本标准代替SY/T6264--1996《油水井大修作业工程设计编写规范》。本标准与SY/T6264--1996相比,修订的内容主要有标准名称,章节标题及内容,增加了前言和规范性引用文件,主要变化如下:-油气水井大修作业施工设计封面格式。一-增加了施工设计编写依据、设计内容、审核,审批意见等方面内容。一在大修井设备管理要求方面内容有所增加。—SY/T6264-—1996附录A的作业工序(表A.1)改为本标推的大修施工设计。-SY/T6264—1996中的单井预算改为本标准的施工周期及费用预算。本标准的附录A为资料性附录。
本标准由采油采气专业标准化委员会提出并归口。本标准起草单位:新疆石油管理局井下作业公司。本标准主要起草人;南鑫、卢世庆、陈永祥、冷曦、徐永波、王广治。本标准所代替标准的历次版本发布情况为:SY/T6264—1996。

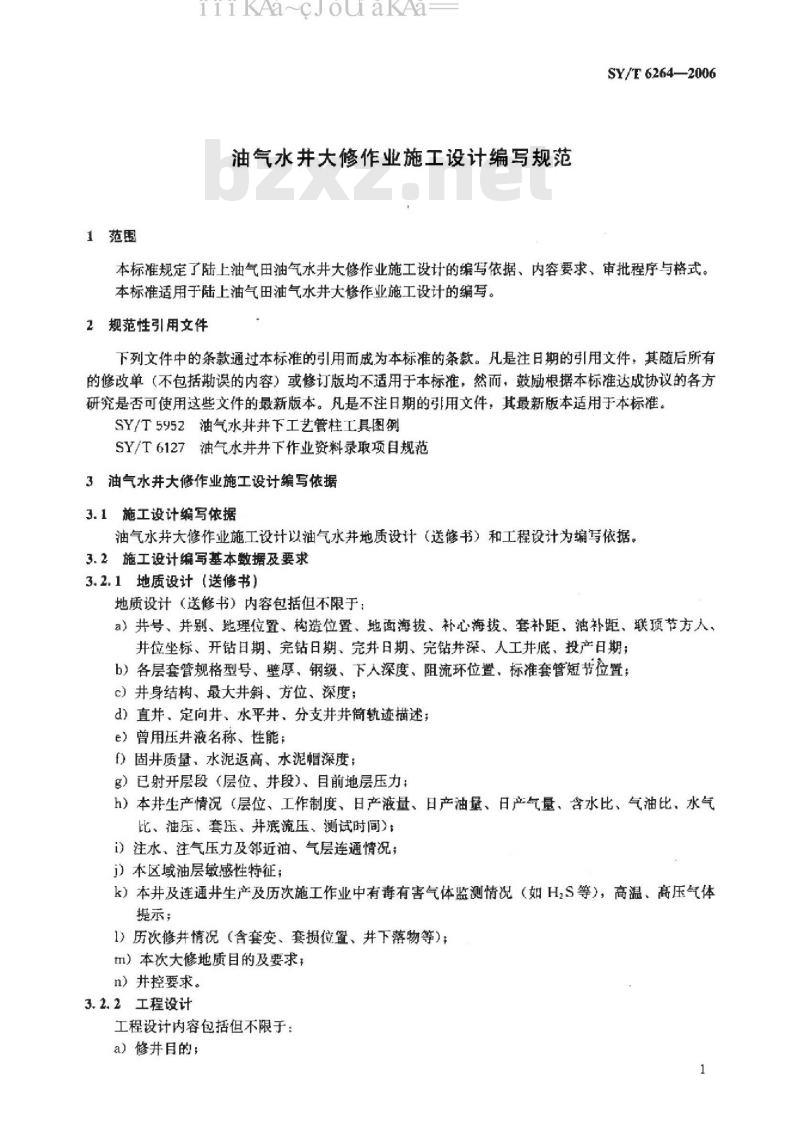

1范围
iiiKAa~cJouaKAa=
油气水井大修作业施工设计编写规范SY/F6264—2006
本标准规定了陆上油气田油气水井大修作业施工设计的编写依据、内容要求、审批程序与格式。本标准适用于陆上油气田油气水井大修作业施工设计的编写。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。SY/T5952油气水井井下工艺管柱工具图例SY/T6127油气水井井下作业资料录取项自规范3油气水井大修作业施工设计编写依据3.1施工设计编写依据
油气水并大修作业施工设计以油气水井地质设计(送修书)和工程设计为编写依据,3.2施工设计编写基本数据及要求3.2.1地质设计(送修书)
地质设计(送修书)内容包括但不限于:a)井号、并别、地理位置、构造位置、地面海拔、补心海拔、套补距、油补距、联顶节方人,井位坐标、开钻日期、完钻日期、完井日期、完钻井深、人工井底,投产日期;b)各层套管规格型号、壁厚、钢级、下人深度、阻流环位置、标准套管短节位置;c)井身结构、最大井斜、方位、深度;d)直井、定向井、水平井、分支井井筒轨迹描述:e)曾用压井液名称、性能;
)固井质量,水泥返高、水泥帽深度;g)已射开层段(层位、井段)、目前地层压力h)本井生产情况(层位、工作制度、日产液量、日产油量、日产气量,含水比、气油比、水气比、油压、套压,并底流压,测试时间》i)注水,注气压力及邻近油、气层连通情况;j)本区域油层敏感性特征;
k)本井及连通井生产及历次施工作业中有毒有害气体监测情况(如H,S等),高温、高压气体提示;
1)历次修井情况(含套变、套损位置、井下落物等):m)本次大修地质目的及要求,
n)并控要求。
3.2.2工程设计
工程设计内容包括但不限于:
a)修井目的;
SY/T6264—2006下载标准就来标准下载网
iiikAa~cJouiakAa=

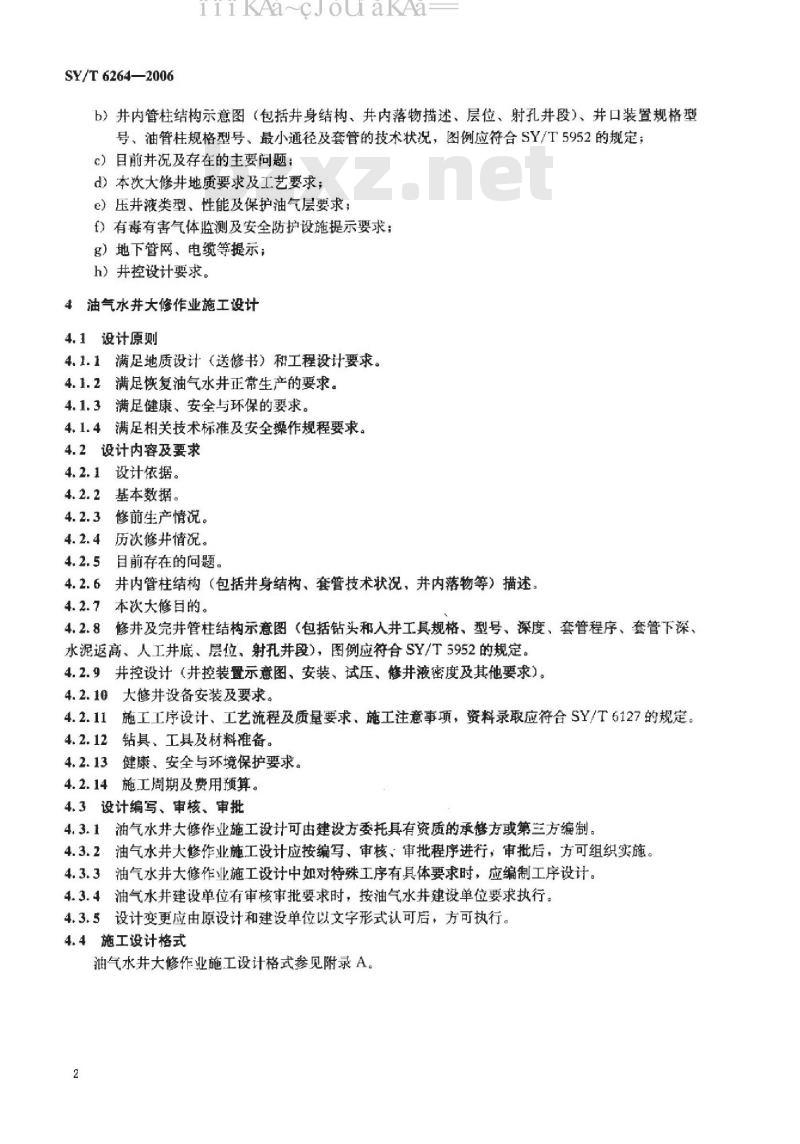

b)井内管柱结构示意图(包括井身结构、井内落物描述、层位、射孔井段)、井口装置规格型号、油管柱规格型号、最小通径及套管的技术状况,图例应符合SY/T5952的规定;C)且前并况及存在的主要问题:d)本次大修井地质要求及工艺要求;e)压井液类型、性能及保护油气层要求;f)有毒有害气体监测及安全防护设施提示要求;g)地下管网、电缆等提示;
h)并控设计要求。
4油气水井大修作业施工设计
4.1设计原则
4.1.1满足地质设计(送修书)和工程设计要求。4.1.2满足恢复油气水井正常生产的要求。4.1.3满足健康、安全与环保的要求。4.1.4满足相关技术标推及安全操作规程要求,4.2设计内容及要求
4.2.1设计依据。
4.2.2基本数据。
4.2.3修前生产情况。
4.2.4历次修井情况。
4.2.5目前存在的问题,
4.2.6并内管柱结构(包括并身结构、套管技术状况,并内落物等)描述,4.2.7本次大修目的。
4.2.8修井及完井管柱结构示意图(包括钻头和入井工具规格、型号、深度,套管程序、套管下深,水泥返高、人工井底、层位,射孔井段),图例应符合SY/T5952的规定。4.2.9并控设计(井控装置示意图,安装,试压,修井液密度及其他要求)。4.2.10大修井设备安装及要求。施工工序设计、工艺流程及质量要求、施工注意事项,资料录取应符合SY/T6127的规定4.2.11
4.2.12
钻具、工具及材料准备。
4.2.13健康、安全与环境保护要求4.2.14施工周期及费用预算。
4.3设计编写、审核、审批
4.3.1油气水井大修作业施工设计可由建设方委托具有资质的承修方或第三方编制。4.3.2油气水井大修作业施工设计应按编写、审核、审批程序进行,审批后,方可组织实施。4.3.3油气水井大修作业施工设计中如对特殊工序有具体要求时,应编制工序设计。4.3.4油气水井建设单位有审核审批要求时,按油气水井建设单位要求执行。4.3.5设计变更应由原设计和建设单位以文字形式认可后,方可执行。4.4施工设计格式
油气水井大修作业施工设计格式参见附录A。2
A.1封面
iiiKAa~cJouaKAa-
附录A
(资料性附录)
油气水井大修作业施工设计格式A.1.1封面幅面尺寸:选用A4开本,210mm×297mm。A.1.2封面格式:如图A.1所示。密级:
大修作业施工设计
设计人:
设计单位:
图A.1油气水井大修作业施工设计封面SY/T6264-—2006
受控号:
SY/T6264—2006
A.2审批页
iiKAa~cJouaKAa
油气水井大修作业施工设计审批页如图A.2所示。设计单位审核意见:
设计单位审批意见:
建设单位审核意见:
建设单位审批意见:
图A.2油气水井大修作业施工设计审批页年
A.3内容
iiiKAa~cJouaKAa
油气水井大修作业施工设计内容见表A.1。表A.1油气水井大修作业施工设计内容一、设计依据
本设计依据
二、基本数据
地理位置:
完钻日期:
完钻井深:
油补距:
油层套管(钢级
表层套管(钢级
人工井底:
固并质量:
射孔井段:
三、井况描述
mmx
mn x
1.目前并内结构描述
2.落鱼描述
3.套管完好程度描述
4.并筒轨迹描述
5.并内落物描述
四、修前生产情况
五、历次修井简况
【地质设计书(送修书)和工程设计而编制基本数据表
构造位置:
mmx
mmx
投产日期:
套补距:
联项节方人:
技术套管(钢级
水泥帽深度:
曾用压井液:
水泥返高:
目前地层压力:
mmx
SY/T 6264—2006
mmx
g/cm2
MPa
SY/T6264--2006
iiiKAa~cJouaKAa
表A.1(续)
六,连通井生产。注入情况
七、目前存在的主要问题
八,本次大修目的
九、修井及完井管柱结构示意图(根据井内实际,标注管柱结构,图例应符合SY/T5952的规定)静前
并内管柱结构示意图
十、井控设计
(井控装置示意图、安装、试压,修井液密度及其他要求)6
iiKAa~cJoiaKAa
表A.1(续)
十一、大修井设备安装要求
1.大修井设备主要技术参数
大修井设备主要技术参数表
修井机
游车大钩
水龙头
修井泵
防喷器
羧控台
生产水罐
高架油箱
规格型号
修井深度
最大静载
有效高度
最大静载
额定负荷
安全负荷
提升能力
承压能力
最大静载
额定静载
开口直径
最大工作压力
最大排量
最大功率
最高转速
(在最大功率时)
最大功率
最高转速
(在最大功率时)
工作压力
闸板尺寸
节流管汇
系统公称压力
系统工作压力
控制对象数量
技术参数
SY/T6264-2006
m(所用钻具)
MPa
MPa
L/min
r/min
r/min
MPa
MPa
MPa
SY/T 6264—2006
iiiKAa~cJouaKAa-
表A.1(续)
2.设备安装及要求
十二、施工工序设计、工艺流程及质量要求、施工注意事项1.工序设计及所依据标准、规范2.工艺流程及质量要求
3.资料录取要求
4.储层保护要求
5.防卡、防掉要求
6.施工注意事项
十三、健康、安全与环保要求
十四、钻具、工具及材料准备
钻具、工具及材料表
规格型号
iiiKAacJou aKAa-
表A.1(续)
十五、施工周期及费用预算
1.施工周期
施工周期计划表
2.费用预算
SY/T6264—2006
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
