【行业标准】 化工矿山选矿厂工艺设计规

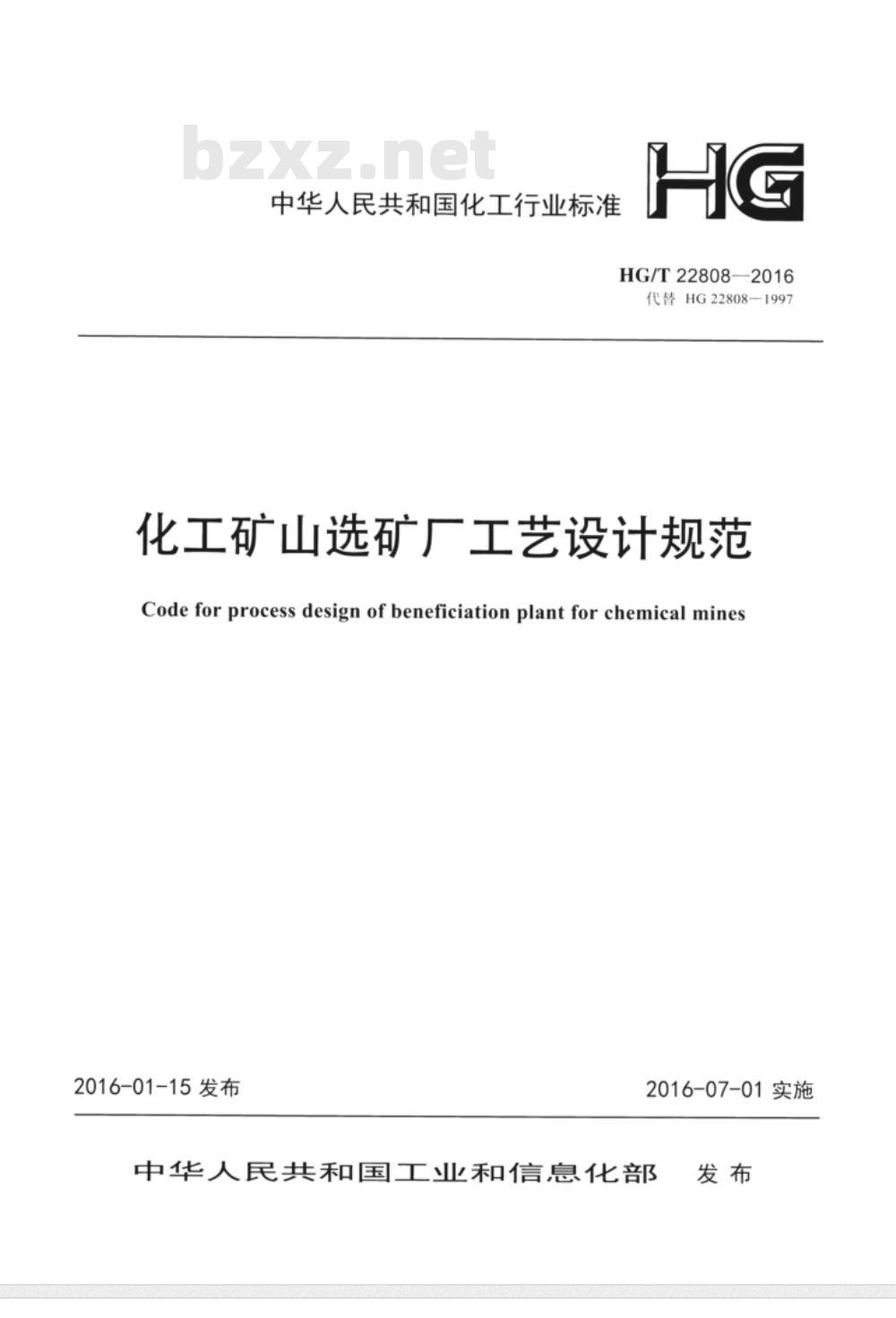

中华人民共和国化工行业标准
HG/T22808—2016
代替HG22808—1997
化工矿山选矿厂工艺设计规范
Code for process design of beneficiation plant for chemical mines2016-01-15发布
2016-07-01实施
中华人民共和国工业和信息化部发布

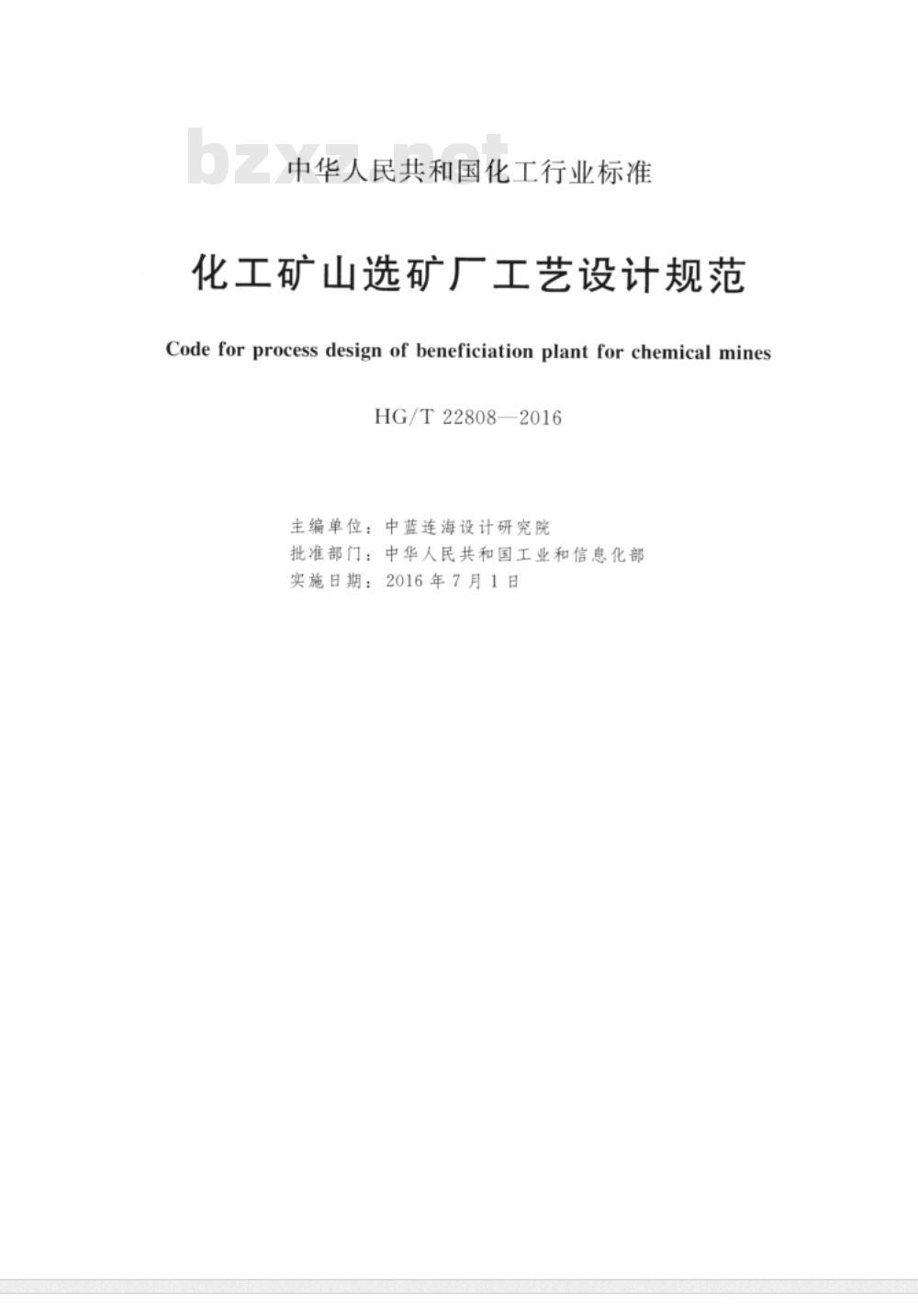

中华人民共和国化工行业标准
化工矿山选矿厂工艺设计规范
Code for process design of beneficiation plant for chemical minesHG/T22808—2016
主编单位：中蓝连海设计研究院批准部门：中华人民共和国工业和信息化部实施日期：2016年7月1日

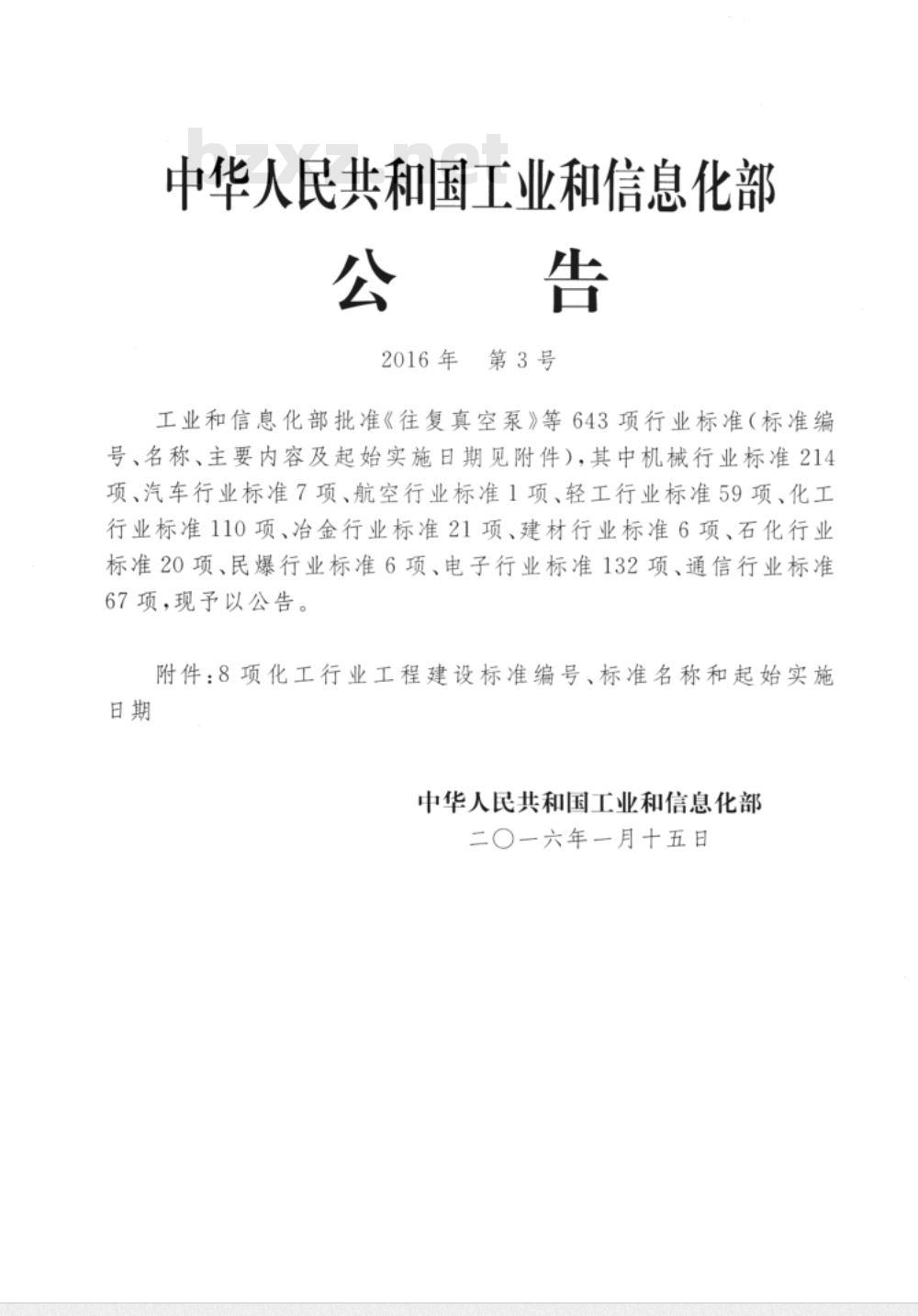

中华人民共和国工业和信息化部公告
2016年第3号
工业和信息化部批准《往复真空泵》等643项行业标准（标准编号、名称、主要内容及起始实施日期见附件），其中机械行业标准214项、汽车行业标准7项、航空行业标准1项、轻工行业标准59项、化工行业标准110项、冶金行业标准21项、建材行业标准6项、石化行业标准20项、民爆行业标准6项、电子行业标准132项、通信行业标准67项，现予以公告。
附件：8项化工行业工程建设标准编号、标准名称和起始实施日期
中华人民共和国工业和信息化部二〇一六年一月十五日

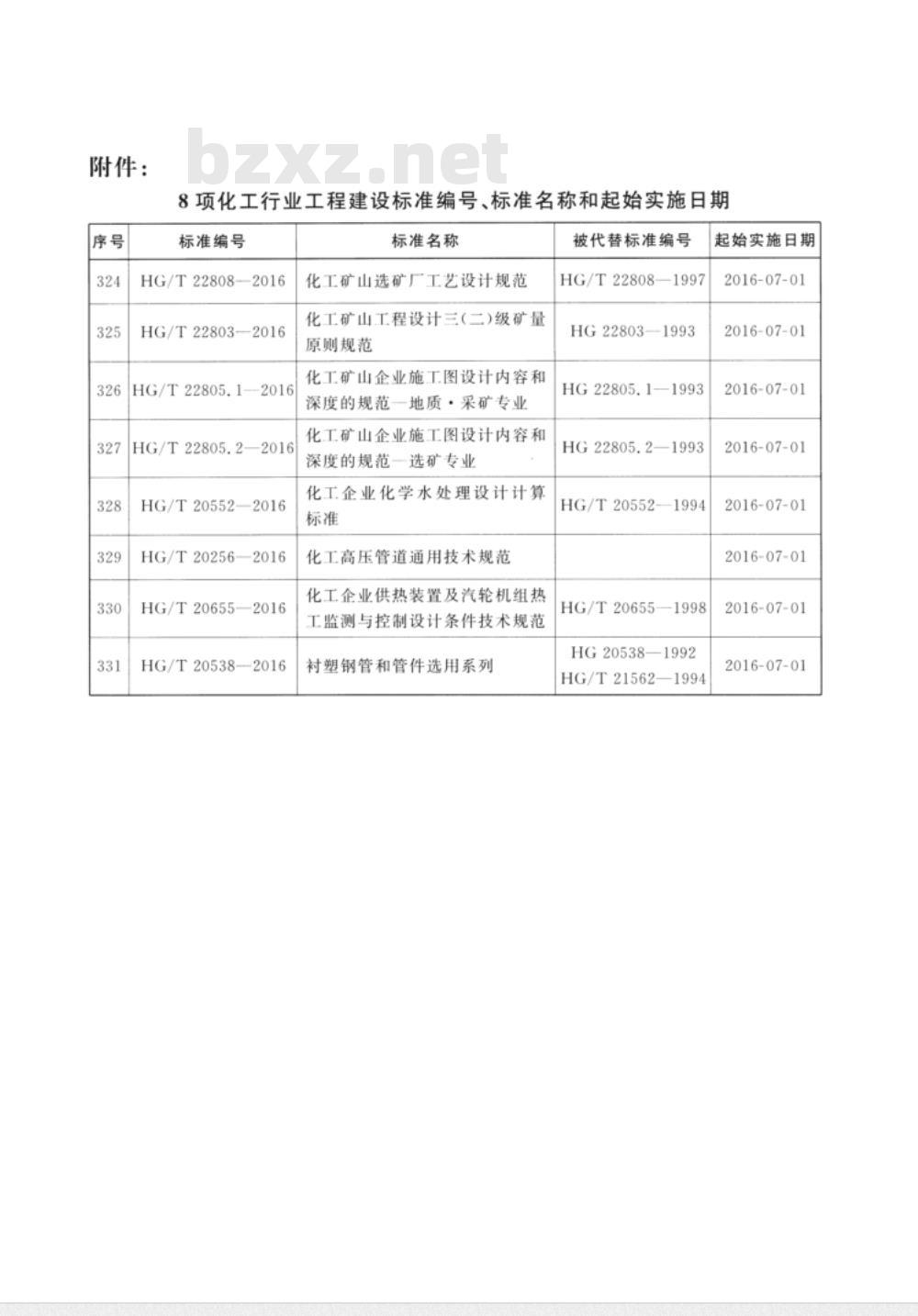

附件：
8项化工行业工程建设标准编号、标准名称和起始实施日期标准编号
HG/T22808—2016
HG/T22803—2016
HG/T22805.1-2016
HG/T22805.2—2016
HG/T20552—2016
HG/T20256—2016
HG/T20655—2016
HG/T20538-2016
标准名称
化工矿山选矿厂工艺设计规范
化工矿山工程设计三(二)级矿量原则规范
化工矿山企业施工图设计内容和深度的规范一地质·采矿专业
化工矿山企业施工图设计内容和深度的规范一选矿专业
化工企业化学水处理设计计算
化工高压管道通用技术规范
化工企业供热装置及汽轮机组热工监测与控制设计条件技术规范衬塑钢管和管件选用系列
被代替标准编号
HG/T22808—1997
HG 228031993
HG22805.1—1993
HG 22805.2—1993
HG/T20552—1994
HG/T20655—1998
HG20538—1992
HG/T21562—1994
起始实施日期
2016-07-01
2016-07-01
2016-07-01
2016-07-01
2016-07-01
2016-07-01
2016-07-01
2016-07-01

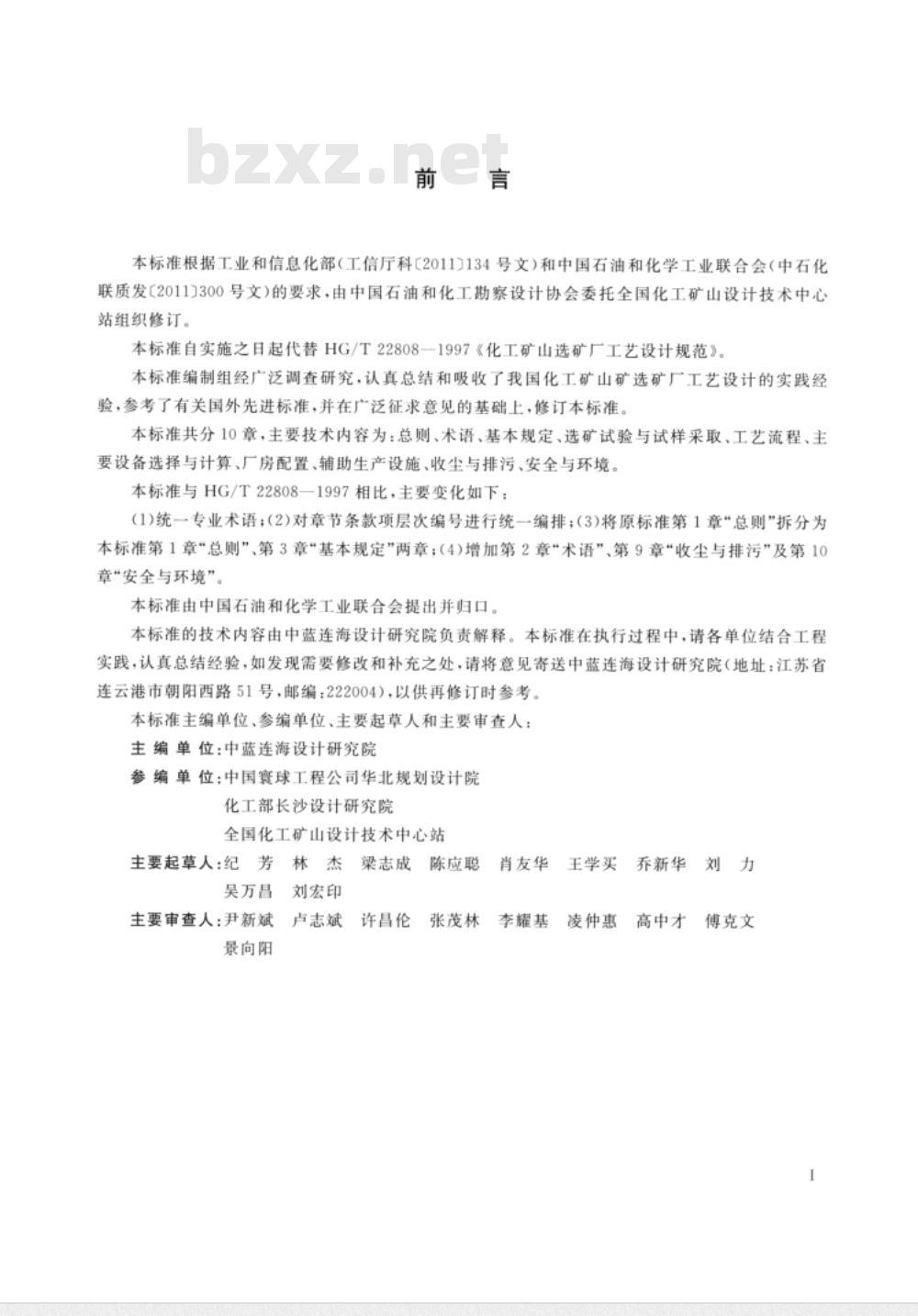

本标准根据工业和信息化部（工信厅科[2011)134号文）和中国石油和化学工业联合会（中石化联质发[2011]300号文)的要求，由中国石油和化工勘察设计协会委托全国化工矿山设计技术中心站组织修订。
本标准自实施之日起代替HG/T22808--1997《化工矿山选矿厂工艺设计规范》。本标准编制组经广泛调查研究，认真总结和吸收了我国化工矿山矿选矿厂工艺设计的实践经验，参考了有关国外先进标准，并在广泛征求意见的基础上，修订本标准。本标准共分10章，主要技术内容为：总则、术语、基本规定、选矿试验与试样采取、工艺流程、主要设备选择与计算、厂房配置、辅助生产设施、收尘与排污、安全与环境。本标准与HG/T22808一1997相比，主要变化如下：(1)统一专业术语；(2)对章节条款项层次编号进行统一编排；(3)将原标准第1章“总则”拆分为本标准第1章“总则”、第3章\基本规定”两章；（4)增加第2章“术语”、第9章“收尘与排污”及第10章“安全与环境”。
本标准由中国石油和化学工业联合会提出并归口。本标准的技术内容由中蓝连海设计研究院负责解释。本标准在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改和补充之处，请将意见寄送中蓝连海设计研究院（地址：江苏省连云港市朝阳西路51号，邮编：222004），以供再修订时参考。本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：中蓝连海设计研究院参编单位：中国寰球工程公司华北规划设计院化工部长沙设计研究院
全国化工矿山设计技术中心站
主要起草人：纪芳林杰
梁志成
吴万昌刘宏印
主要审查人：尹新斌
卢志斌
景向阳
许昌伦
陈应聪
张茂林
肖友华
李耀基
王学买
凌仲惠
乔新华
高中才
傅克文
基本规定
选矿试验与试样采取
选矿试验
试样采取
工艺流程
-般规定
破醇碎筛分
磨矿分级
主要设备选择与计算
般规定
破碎筛分
磨矿分级
脱水及包装
厂房配置
-般规定
破碎筛分
磨矿选别
精矿脱水
辅助生产设施
贮矿设施
给矿与物料输送
检修设施
药剂储存与制备
药剂添加
试验室、化验室
（1）
（5）
（5）
（5）
（7）
（7）
（7）
（7）
（8）
（8）
（8）
（9）
8.7自动控制、检测与计量
收尘与排污
破碎厂房收尘与排污
磨矿厂房排污
浮选、过滤厂房排污
安全与环境
劳动安全
工业卫生
环境保护
本标准用词说明
附：条文说明
（26)
（26)
General provisions
Basic requirement -.
Beneficiation tests and sampling4. 1 Beneficiation tests -
Sampling
Process flows
General provisions
Crushing and sereening
Serubbing
Grinding and elassification
Flotation
Gravity separation
Dewatering
Contents
Key equipment selection and calculation6.1
General provision
Crushing and sereening
Serubbing
Grinding and classification
Flotation
Gravity separation
Dewatering and packing
Buildingarrangement
7.1 General provision
Crushing and sereening
7.3 Grinding and separation
7.4Concentrate dewatering
Auxiliary production facility8.1
Ore storage
8. 2Ore feeder and material delivery8.3
Maintenance facility -.www.bzxz.net
Reagent storage and preparatiorReagent dosing
Laboratory
（5）
（5）
（7）
8.7Auto control , inspection and meteringDust collectionand pollution discharge -..9
9.1 Dust collection and pollution discharge for crushing buildings9. 2Collection and pollution discharge for grinding buildings9. 3 Dust collection and pollution discharge for flotation and filtration buildings1oSafetyandenvironment
1o.1Labour safety ...
Industrial health -
Environmental protection
Explanation of wording in this standardAddition:Explanation of the provisionsIN
（26)
1.0.1为统一化工矿山选矿厂工艺设计技术要求，提高设计质量，推动技术进步，制定本标准。1.0.2本标准适用于新建硫、磷、钾盐、硼等固体矿产化工矿山选矿厂工艺设计，化工原料非金属矿山选矿厂工艺设计也可按此标准执行。1.0.3化工矿山选矿厂厂址应根据工艺特点、内外部运输的合理性，充分利用地形，贯彻自流、紧凑的原则。应不占农田或少占农田。对有扩建可能的选矿厂，应留有适当发展余地，但不得随意扩大占地和提前征用。
1.0.4选矿厂排出的尾矿、污水、粉尘、有害气体、放射性物质和所产生的噪声等应处理和处置，并应符合国家现行的有关环境保护的规定。1.0.5化工矿山选矿厂工艺设计，应采用新技术、新设备、新材料。对新技术、新设备、新材料等重大科技成果的应用，必须经过鉴定化工矿山选矿厂工艺设计除应符合本标准外，还应符合国家现行有关标准的规定。1.0.6
2.0.1选矿mineralprocessing
利用各种矿物的物理性质、化学性质或物理化学性质的差异富集一种或多种有价矿物的工艺过程。
含有矿物并有开采价值的岩石。mineral
具有确定的化学组成和物理、化学性质的自然单质或化合物，是岩石和矿石的基本单元。原矿
raw ore
从矿山开采出来未经选矿或其他技术加工的矿石。2.0.5
concentrate
原矿经过选矿作业后得到有用成分含量高的产品。2.0.6中矿
middling
原矿经粗选得到的有用成分含量介于精矿和尾矿之间，需进一步处理的中间产物。grade
矿石或选矿产品中有用成分或有用矿物的含量。尾矿
tailling
选矿作业产出的有用成分含量低的产品。2.0.9
选矿产品的质量占给矿质量的百分数。2.0.10
回收率
recovery
产品中所含某有用成分占给矿中所含该成分的质量百分数。2.0.11
选矿比
concentrationratio
原矿重量与精矿重量的比值。
roughing
对入选原矿进行初步分选的作业或过程。2.0.13
cleaning
对粗精矿进行富集或除杂，或对混合精矿中各有用组分进行分离的分选作业或过程。2.0.14
scavenging
从粗选的尾矿中进一步回收有用成分的分选作业或过程。2.0.15
设备作业率
operation time ratio of equipment设备实际运转的小时数占日历总小时数的百分比。·2.
