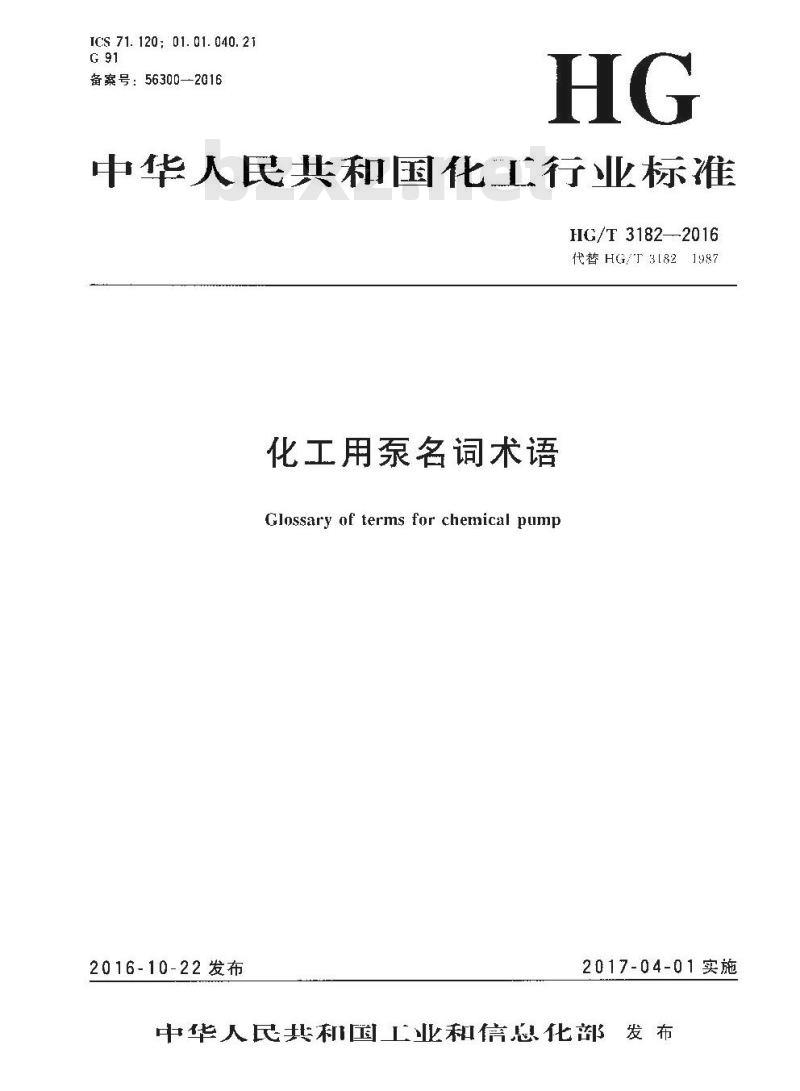

ICS 71.12001.01.040.21
备案号：56300—2016
中华人民共和国化行业标准
HG/T 3182-2016
代替HG/T31821987
化工用泵名词术语
Glossary of terms for chemical pump2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布前言

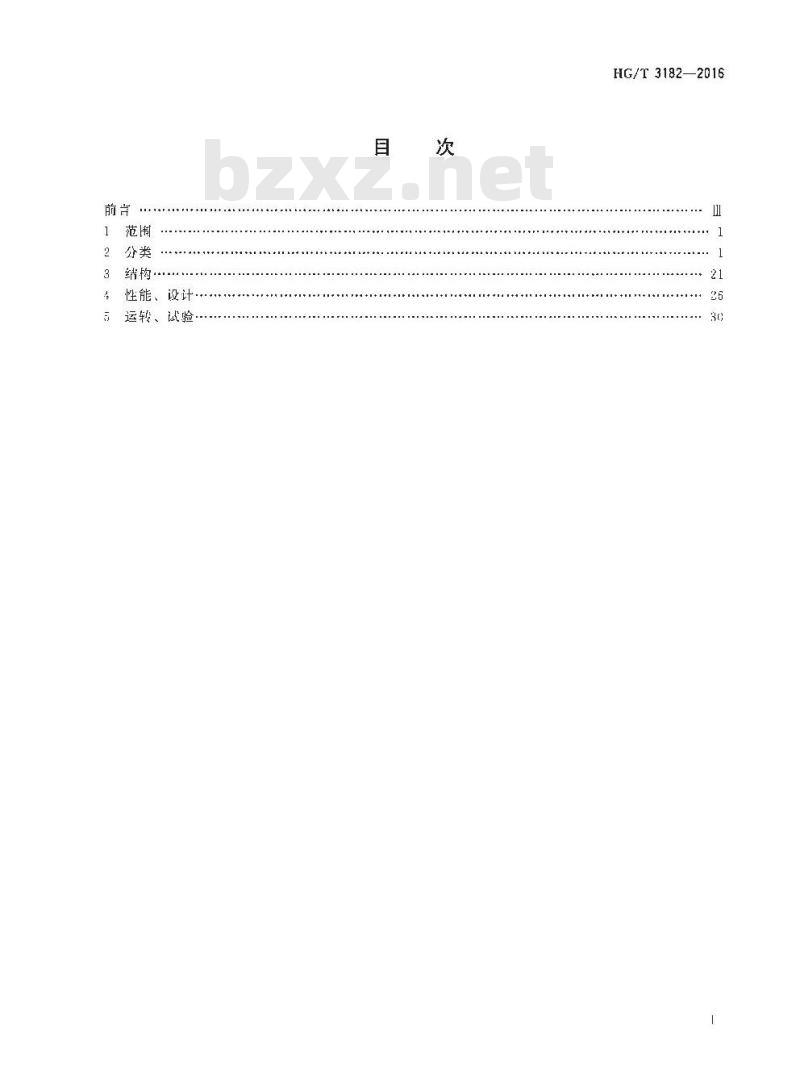

结构·
+hi+++th+
性能、设计
运转、
HG/T3182—2016
......................
+++++++++++++++

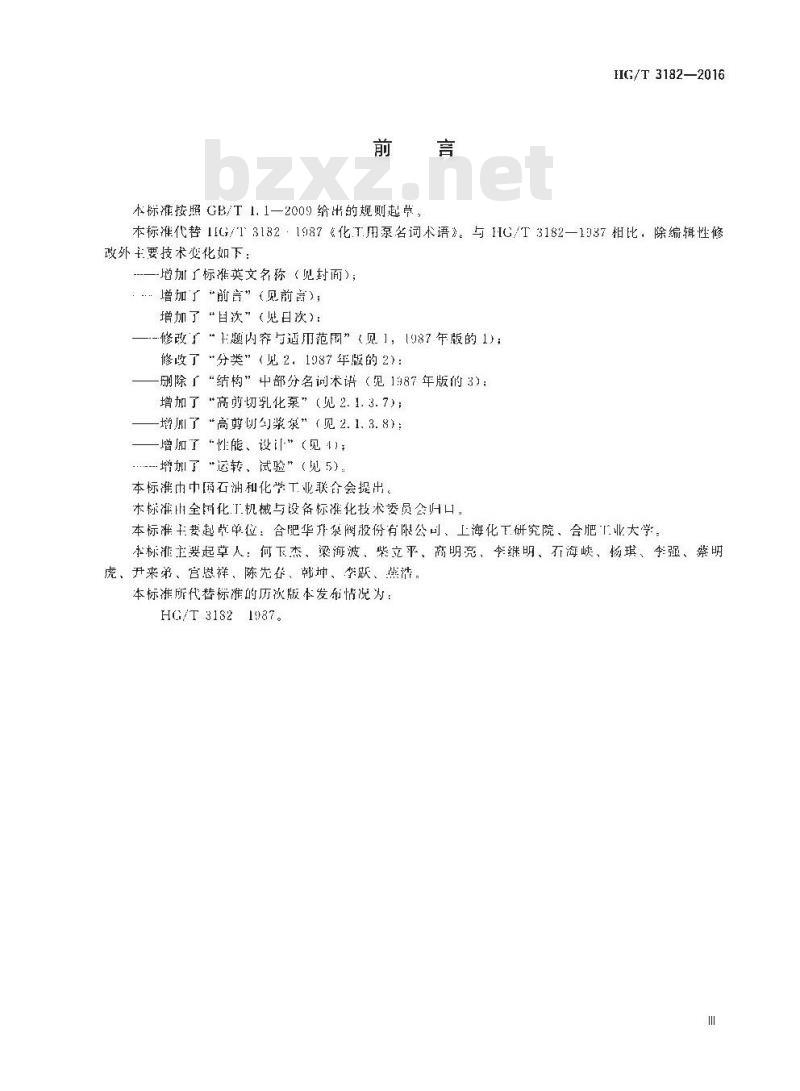

本标准按照GB/T1.1—2009给出的规则起草，HG/T 3182—2016
本标准代替1IG/13182·1987《化.T用泵名词术语》。与HG/T3182—1037相比：除编辑性修改外主要技术变化如下：
—增加了标雅英文名称（见封面）；““增加了“前言”（见前）；增加了“日次”（见日次)：
修改了“主题内穿与适用范围”（见1，【987年版的1)；修收了“分类”（见2，1987年版的2）：删除了“结构”中部分名词术语（见1987年版的3）：增加了*高切乳化泵”（见2.1.3.7）；增加了“高剪切勾浆录（见2.1.3.8）：增加了“性能、设”（见4）：
…-增加了“运转、试验”（见5）本标崔市市药石油和化学下业联舍会提出。本标准旧全国化机械与设备标准化技术委员会归口：本标准要起草单位：合肥华作泵阀没份有限公司、上海化下研究院、合肥「业大学，小标雅主要起草人；何下杰、梁海波、柴立平、高明亮，李继明、石海峡、杨琪、李强、蔡明虎、开来弟、宫恩祥、陈先春、韩坤、李跃、燕浩。本标准所代替标准的历次版本发布情况为：HG/T 3182 1987。

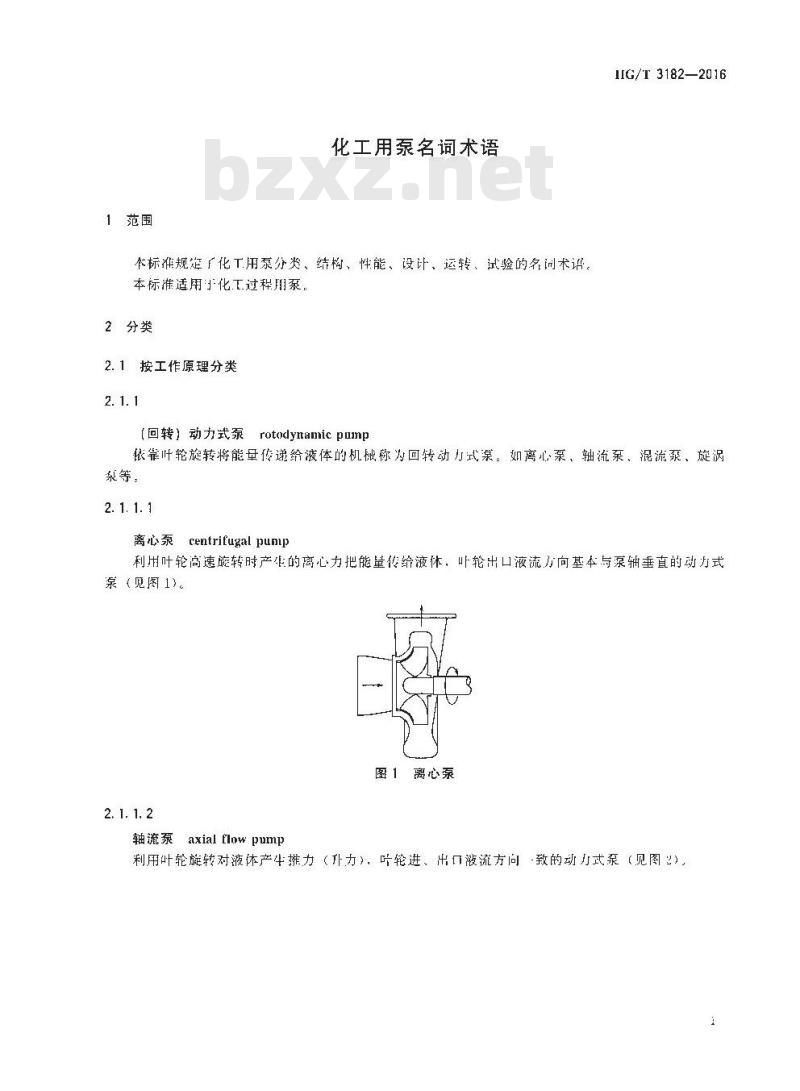

1范围
化工用泵名词术语
本标推规定了化工用泵分类、结构、性能、设计、运转、试验的名词术语。本标准适用化工过程用泵，
2分类
2. 1按工作原理分类
rotodynamicpumnp
【回转动力武泵
HIG/T 3182—2016
依靠叶轮旋转将能量传递给液体的机械称为回转动力式。如离心泵，轴流泵、混流泵、旋涡泵等。
2. 1. 1. 1
离心泵
centrifugal pump
利用叶轮高速旋转时产生的离心力把能量传给液体，叶轮出口液流方向基本与泵轴垂直的动力式荥（见图1）
2. 1. 1. 2
轴流泵此内容来自标准下载网
axial flowpump
离心泵
利用叶轮旋转对液体产牛排力（升力），叶轮进、出口液流方向-致的动力式泵（见图2）。11G/T 3182—2016

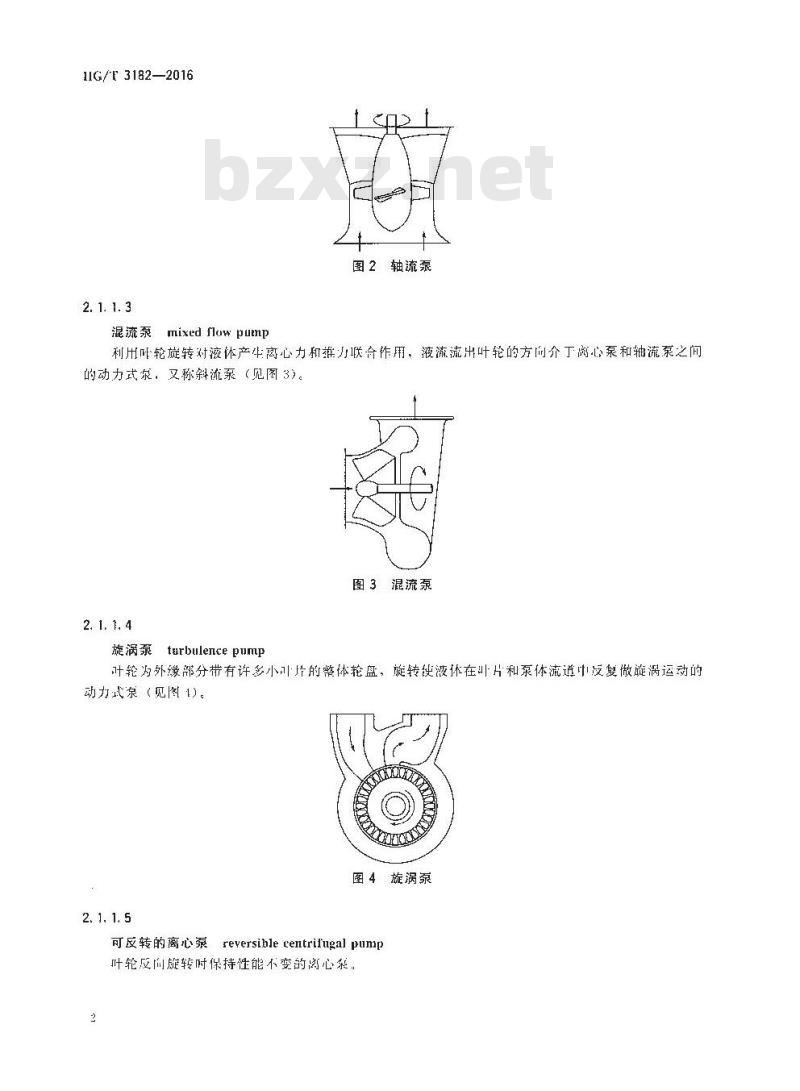

混流泵 mixed flow putnp
图2轴流泵
利用叶轮旋转对液体产牛离心力和祥力联合作用，液流流出叶轮的方而介丁离心泵和轴流泵之间的动力式录，又称斜流泵（见图3）。图3混流泵
2. 1. 1. 4
旋涡泵turbulencepump
叶轮为外缘部分带有许多小叫片的整体轮盘，旋转使液体在叶片和泵体流道叶反复做旋涡运动的动力式泵（见阁1)。
图4旋涡泵
2. 1. 1. 5
电reversihletentrilugalpump
可反转的离心泵
叶轮反间旋转吋保持性能不变的离心象。2
2. 1. 1. 6
涡流泵
vortexpump
HG/T 3182—2016
偏置下蜗壳主流道的叶轮在完体内旋转，产生涡流场而输送波体的泵（见图5）。图 5 涡流泵
2. 1. 1. 7
部分流泵part-flowpump
叶轮流出的液体只在扩散管处的部分液体排出，其余人部分液休仍滞留在环形空间流道中的动力式泵（见图6）。
图6部分流泵
容积式泵isplacementpunp
利用体内1作容积周期性地变化使输送液体压力增加的机械称为容积式泵，如往复泵、齿轮余、螺杆泵等。
2. 1. 2. 1
往复泵reciprocatingpump
往复泵是通过下作腔内原件（活寒、杜塞、隔顺、波纹管等）的往复位移改变下作腔内容积，从而使被输送流体排出的一种机械。2. 1. 2. 1. 1
活塞式（柱塞式）泵piston（plunger）pump依靠活塞（往案）做往复运动的行复泵（见图7），11G/13182—2016
2. 1. 2. 1. 2
图7活塞式【柱塞式】泵
动力往复泵dyuamicreciprocalingpump原动机通过曲柄连杆机构等带动活塞做往复运动的象，2. 1. 2. 1. 3
蒸汽往复泵steamrecipracatingpunp以蒸汽为动力使活塞在汽征缸内做往复运动，迪过连在活塞上的活塞杆使泵的活塞也做往复运动的泵（见图8）：
图8蒸汽往复泵
2. 1. 2. 1. 4
手动往复泵handreciprocatingpump依靠人力，通过和杆活寒或柱塞做往复运动的泵，2. 1. 2. 1 5
径向柱塞泵radialplungcrpump
转子H有多个径向外列的往塞孔，内装牡寒，可做往复运动的泵（见[图9)。2. 1. 2. 1. 6
轴向柱塞泵axialplungerpump
径向柱塞泵
HG/T3182—2016
缸体内有多个轴向排列的柱塞，有旋转斜盘使柱塞准泵缸内做作复运动输送液体的泵（见[图10）。A间
图10轴向柱塞泵
2. 1. 2. 1. 7
单作用泵singleuclingpump
活塞在-个往复循环中只形成一个吸人衍程和一个排出行程的余（见图1])。图11单作用泵
2. 1. 2. 1. 8
双作用泵doubleactingpump
活寒在-个往复循环中形成两个吸人行程利两个排出行程的象（见图12），HG/T 3182--2016
2. 1. 2. 1. 9
隔膜泵diaphragmpump
图12双作用泵
依带隔膜片的米回鼓动啵人和排出液体的象，2. 1. 2. 1. 10
液体作用式泵Tluidoperaledpump隔膜借扯塞给予油路的压力脉动做来回歧动的隔膜泵（见图13）。图13
液体作用式泵
2. 1. 2. 1. 11
mechanicallyapcratcdpump
机械作用式泵
隔膜是儿与是中心相连的推杆机构驱动的脑膜袭2. 1. 2. 1. 12
波纹管泵bellowspump
隔膜为被纹管式的隔膜泵（见图【4）。2. 1.2. 1. 13
differential pump
差动泵
图14波纹管泵
IIG/T3182—2016
活塞往复次，有一次吸人过程和两次排出过程或两次吸入过程和次排出过程的泵（见15）图15差动泵
2. 1. 2. 2
齿轮泵gearpump
山两出轮的金和分州造茂容积变化而产生压力的泵。2. 1. 2. 2. 1
外合齿轮泵exlernalgarpump
两个外齿轮相啮个而输送流体的泵（见图16）6外啮合齿轮泵
HG/T 31822016
2. 1. 2.2. 2
内啮合齿轮泵internalgearpump一个外齿轮和-个内齿轮相啮合而输送流体的策（见图17），图17
内啮合齿轮泵
2. 1. 2. 2. 3
螺杆齿轮泵screwgearpumpa
注动轮为个媒杆、从动轮为-个特殊形式的齿轮的泵（见图18）。图18
2. 1. 2. 3
凸轮泵loheputnp
螺杆齿轮泵
位体中的两个反向旋转的凸轮转千相会的泵。它用-对同步岗轮传动2. 1. 2. 3. 1
单齿凸轮泵singlelohepump
转了只有一个齿（轮叶）与泵体相接触的集（见图19）。图19单齿凸轮泵
2. 1. 2. 3. 2
多齿凸轮泵multiplelolepunp
转子有两个或两个以「的凸齿的泵（见图20）图20
多齿凸轮泵
2. 1. 2. 3. 3
内啮合凸轮泵internal lobepump外凸齿的转子与内凸齿的泵体朴啮合的（见图21）。图21内啮含凸轮泵
2. 1. 2. 4
滑片泵slidingvanepunp
靠滑片运动收变1作腔容积的泵。2. 1. 2. 4. 1
内装滑片泵internalvareplmp
转子上装有滑片的泵（见图22）。图22内装滑片泵
HG/T 31822016
