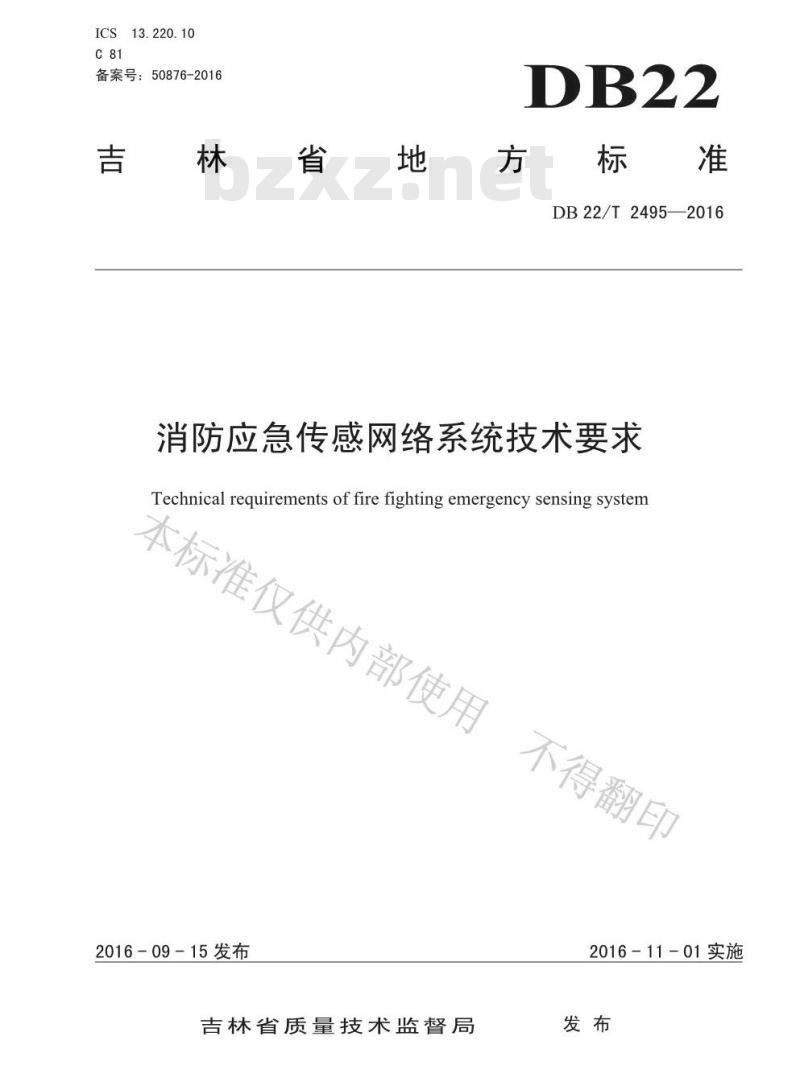

【地方标准】 消防应急传感网络系统技术要求

ICS13.220.10
备案号：50876-2016
DB22/T24952016
消防应急传感网络系统技术要求Technical requirements of fire fighting emergency sensing system本标准仅供内部使用
不得翻印
2016-09-15发布
吉林省质量技术监督局
2016-11-01实施
不得翻印
本标准仅供内部使用

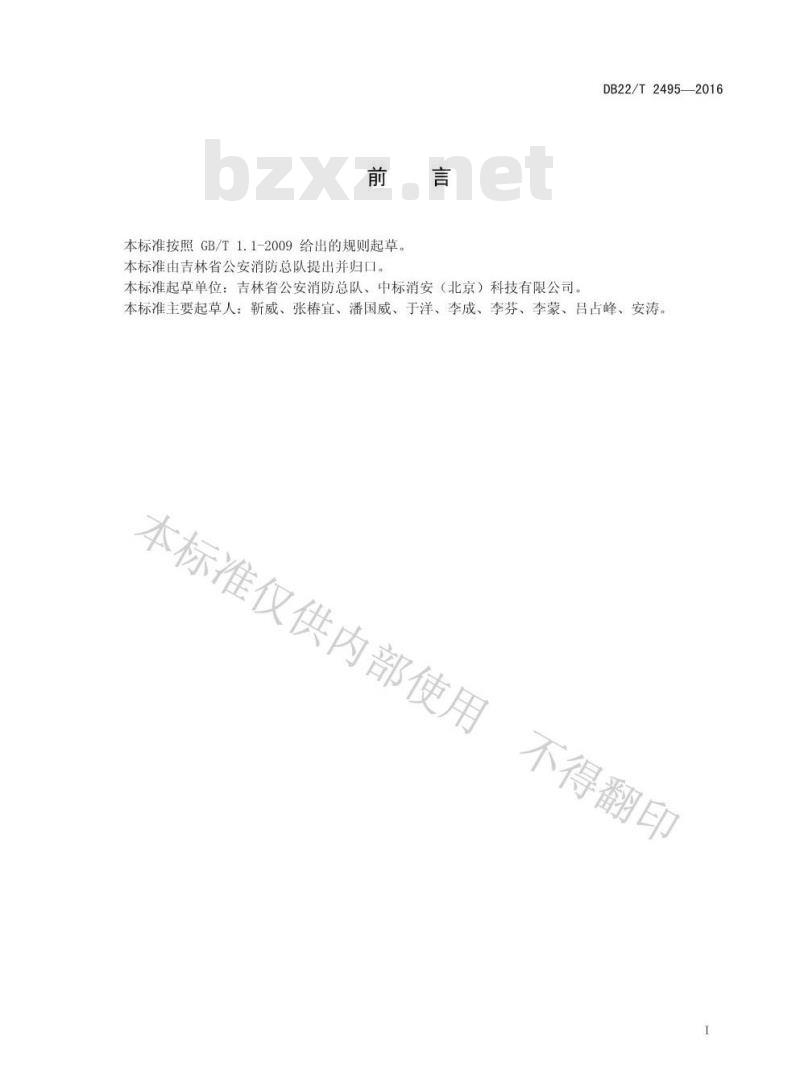

本标准按照GB/T1.1-2009给出的规则起草。本标准由吉林省公安消防总队提出并归口。本标准起草单位：吉林省公安消防总队、中标消安（北京）科技有限公司。DB22/T2495—2016
本标准主要起草人：靳威、张椿宜、潘国威、于洋、李成、李芬、李蒙、吕占峰、安涛。本标准仅供内部使用
不得翻印
不得翻印
本标准仅供内部使用

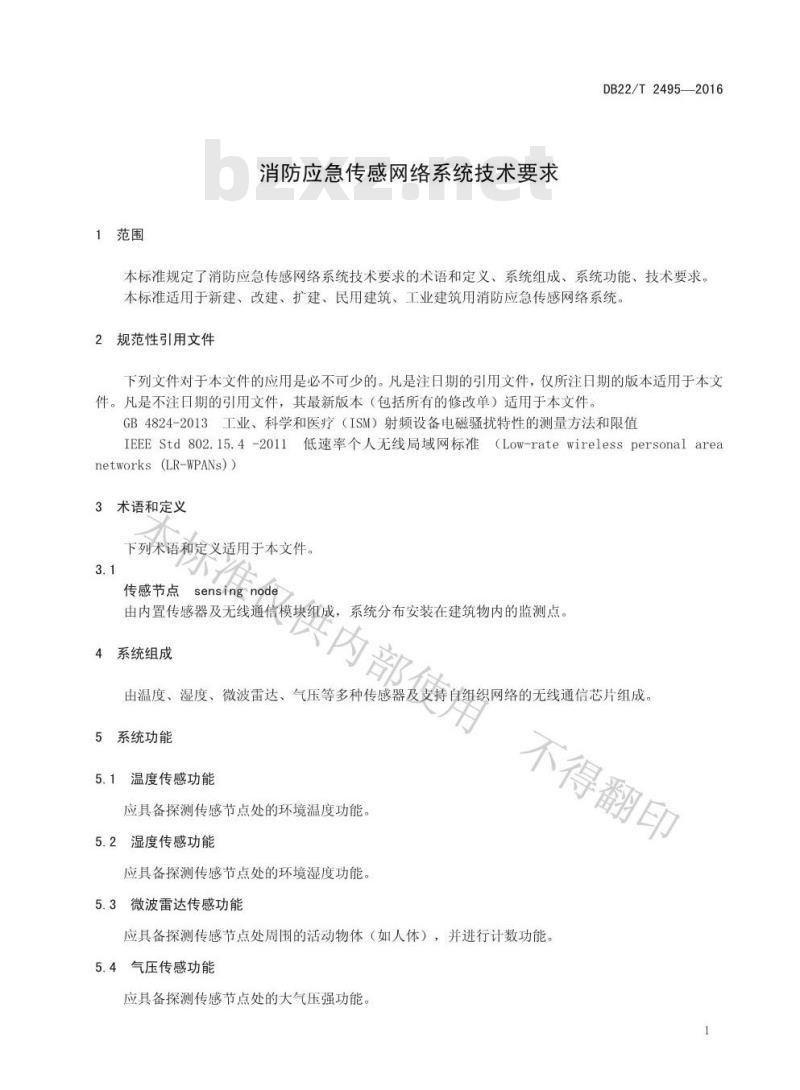

1范围
消防应急传感网络系统技术要求DB22/T2495—2016
本标准规定了消防应急传感网络系统技术要求的术语和定义、系统组成、系统功能、技术要求。本标准适用于新建、改建、扩建、民用建筑、工业建筑用消防应急传感网络系统。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4824-2013工业、科学和医疗（ISM）射频设备电磁骚扰特性的测量方法和限值IEEEStd802.15.4-2011低速率个人无线局域网标准（Low-ratewirelesspersonalareanetworks(LR-WPANs))
3术语和定义
下列术语和定义适用于本文件。你准
传感节点sensing node
由内置传感器及无线通信模块组成，系统分布安装在建筑物内的监测点。共内部付
4系统组成
由温度、湿度、微波雷达、气压等多种传感器及支持自组织网络的无线通信芯片组成。特用
5系统功能
5.1温度传感功能
应具备探测传感节点处的环境温度功能。5.2湿度传感功能免费标准bzxz.net
应具备探测传感节点处的环境湿度功能。5.3微波雷达传感功能
不得翻印
应具备探测传感节点处周围的活动物体（如人体），并进行计数功能、5.4气压传感功能
应具备探测传感节点处的大气压强功能。1
DB22/T2495—2016
5.5音频收发功能
应具备现场声音采集、呼救及双向语音通话功能。5.6射频通信功能
应具备传感节点间的无线组网及通信功能。传感节点通过射频通信模块组成无线传感网络，网络节点无主从之分，通过接入任一传感节点即可连接整个系统的所有节点并进行通信：通过该传感网络可实现下列功能：
消防员定位的位置基准及信息传输通道：消防员体征监测及呼救信息传输通道；消防装备状态监测的信息传输通道；现场温度、湿度环境信息的传输通道现场受困人员数量及位置等信息的传输通道；现场受困人员与外界救援人员语音通信的传输通道5.7自检功能
自检功能包含系统自动检查功能和手动检查功能，需自检功能如下：温度检测测自检；
湿度检测自检：
准仅供内部使用
微波雷达自检：
气压传感器自检；
语音模块自检；
6技术要求
6.1正常工作条件
在下列环境条件下系统应能正常工作：-电源电压：AC220V土22V：
环境温度：-20℃60℃；
相对湿度：10%～90%；
防护等级：IP65。
6.2备用电源持续工作能力
备用电源使用寿命要求能满足下列条件-寿命：1a；
持续工作时间：48h。
射频要求：
使用频率
470MHz~510MHz、2405MHz2483MHz。2
不得翻印
7.2发射功率限值
100mw。
7.3组网要求
7.3.1无线组网能力：可达100节点以上。7.3.2支持的路由深度能力：可达10级以上。7.3.3无线通讯距离：不小于20m。7.3.4接口协议：应符合IEEE802.15.4-2011规定。7.4抗干扰能力
应符合GB4824标准规定。
5电气安全
绝缘性能
DB22/T2495—2016
传感节点内主电源输入端与壳体之间的绝缘电阻不应小于50MQ，有绝缘要求的外部带电端子与壳体之间绝缘电阻不应小于20M。
7.5.2耐压性能
传感节点内主电源输入端与壳体间的应能耐受（1500土150）V电压，外部带点端子与壳体间的应能耐受（500±50）V电压。
S管理系统
供内部使用
通过管理软件应能接收显示各节点的状况不得翻印
