【行业标准】 建筑用菱镁装饰板

ICS 91. 180
中华人民共和国建筑工业行业标准JG/T414—2013
建筑用菱镁装饰板
Magnesia decorative board for building2013-06-25 发布
中华人民共和国住房和城乡建设部2013-12-01实施

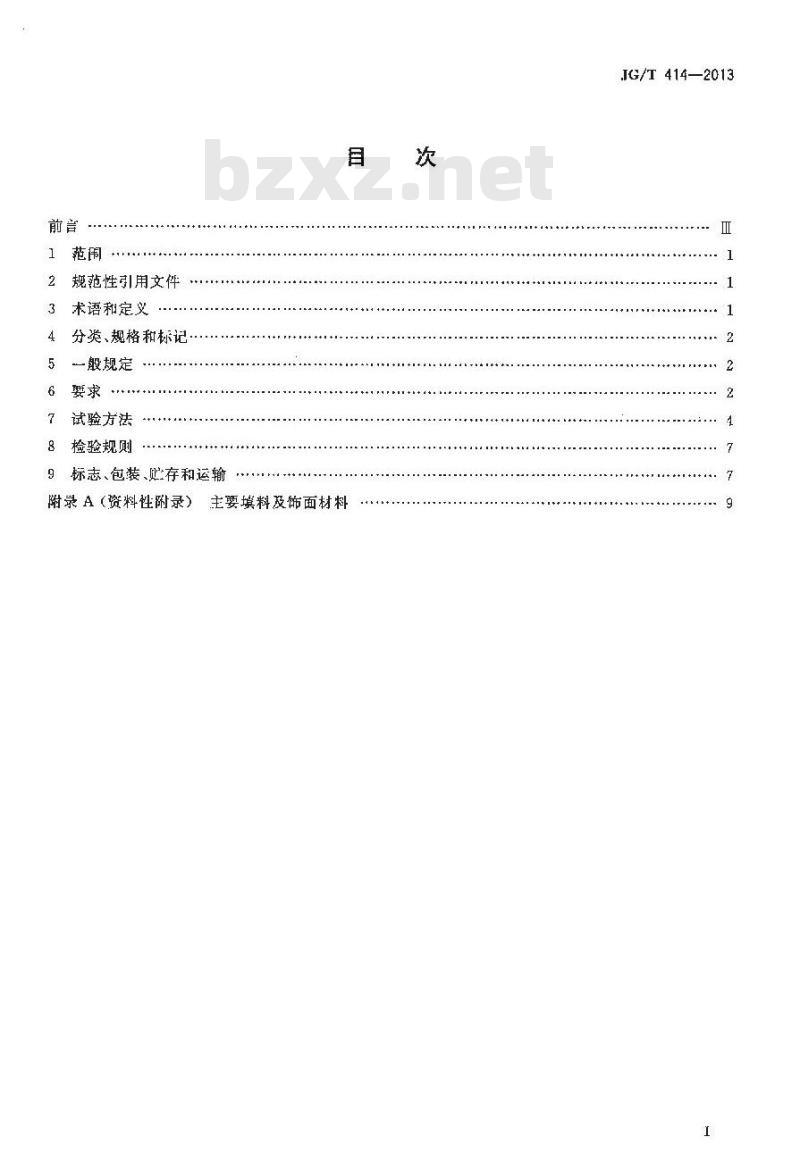

规范性引用文件
术语和定义
分类、规格和标记
一般规定
试验方法
检验规则
9标志、包装、此存和运输
附录A(资料性附录)
主要填料及饰面材料

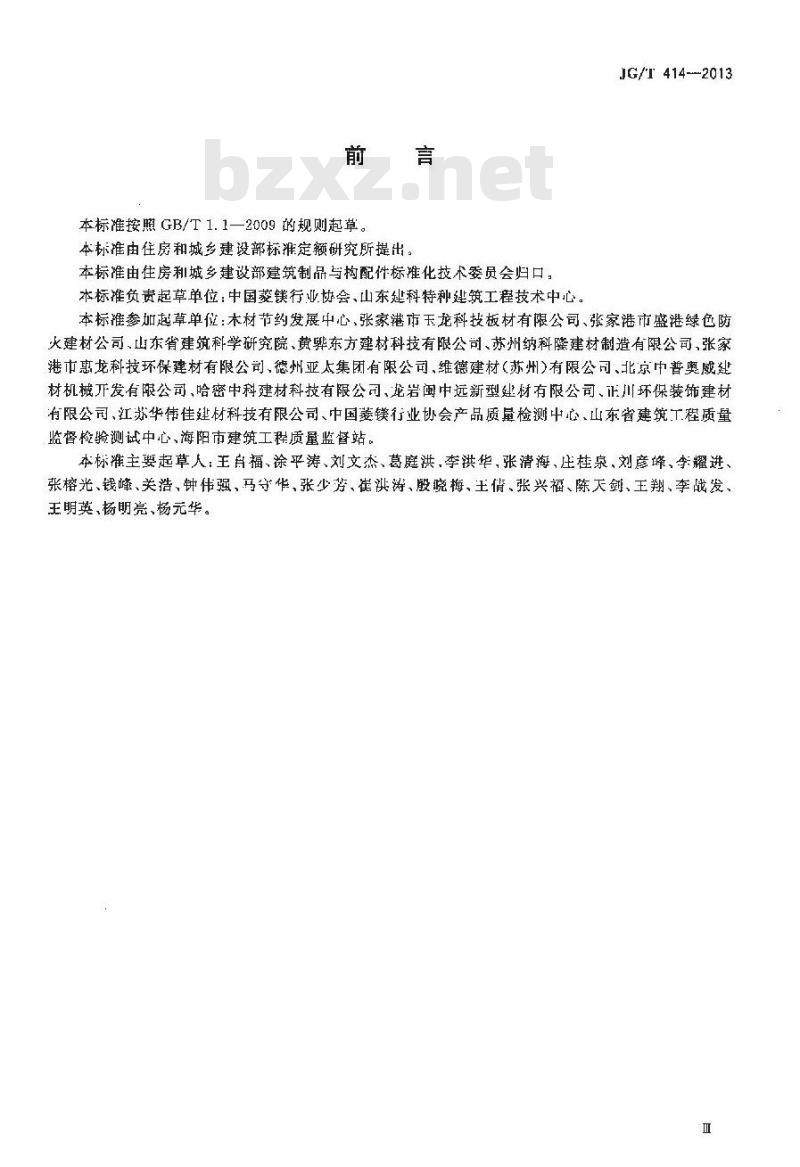

JG/T414—2013
本标准按照 GB/T 1.1—2009 的规则起草。本标推由往房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标推负责起草单位：中国菱镁行业协会、山东建科特种建筑工程技术中心。JG/T414-2013
本标推参加起草单位：木材节约发展中心、张家港市玉龙科技板材有限公司、张家港市盛港绿色防火建材公司.山东省建筑科学研究院、黄骅东方建材科技有限公司、苏州纳科隆建材制造有限公司，张家港市惠龙科技环保建材有限公司.德州亚太集团有限公司、维德建材（苏州)有限公司、北京中普奥威建材机械开发有限公司、哈密中科建材科技有限公司、龙岩闽中远新型建材有限公司、正川环保装饰建材有限公司、江苏华伟佳建材科技有限公司、中国菱镁行业协会产品质量检测中心、山东省建筑工程质量监督检验测试中心，海阳市建筑工程质量监督站。本标准主要起草人：王育福、涂平涛、刘文杰、葛庭洪，李洪华，张清海、庄桂泉、刘彦峰、李耀进张榕光、钱峰、关浩、钟伟强、马守华、张少落、崔洪涛、股晓梅、王倩、张兴福、陈天剑、王翔、李战发、王明英、杨明亮、杨元华。

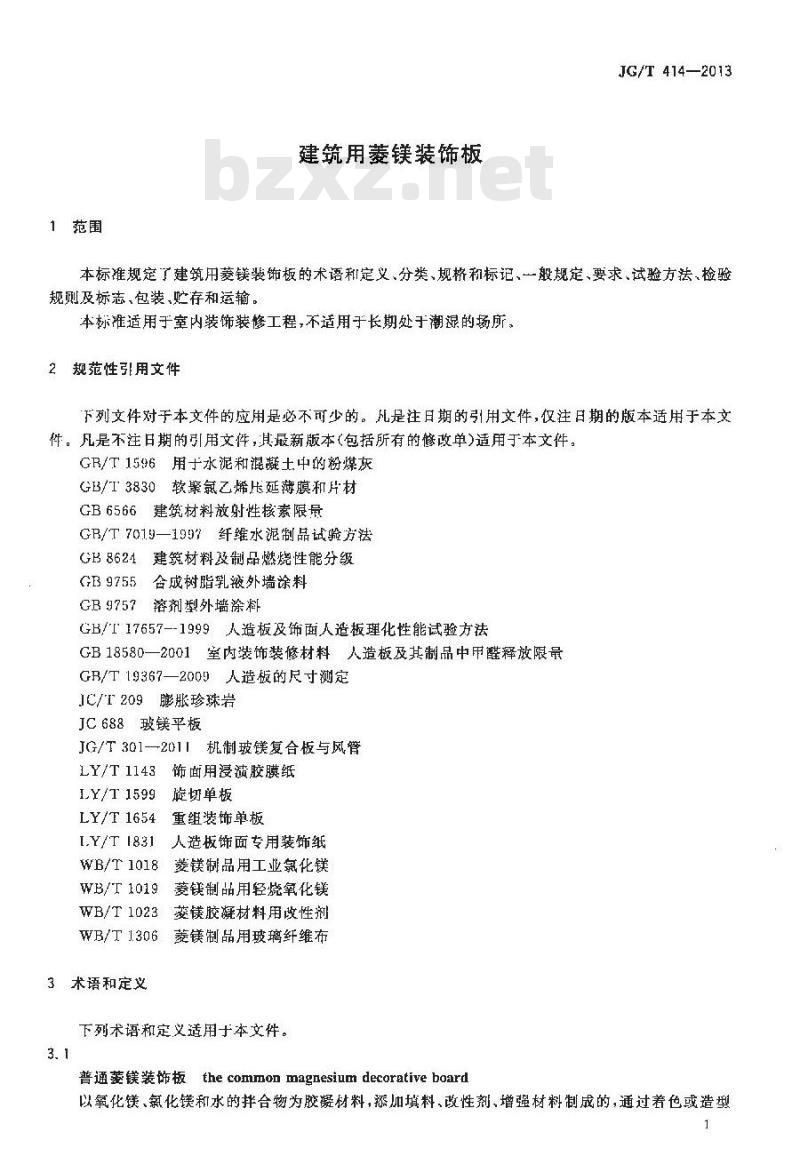

1范围
建筑用菱镁装饰板
JG/T 414—2013
本标准规定了建筑用菱镁装饰板的术语和定义、分类、规桥和标记、一般规定、要求、试验方法，检验规及标志，包装，贮存和输。
本标适用于室内装饰装修工程，不适用于长期处于潮湿的场所。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件：GR/T1596用于水泥和混凝土中的粉煤灰GB/3830软聚氯乙烯压延薄膜和片材GB6566建筑材料放射性核素限量GB/T701.9—1997纤维水泥制品试验方法GB8624建筑材料及制品燃烧性能分级GB9755合成树脂乳液外墙涂料
GB9757溶剂型外墙涂料
GB/T17657--1999人造板及饰面人造板理化性能试验方法GB18580—2001室内装饰装修材料人造板及其制品中甲醛释放限量GB/T19367—2009人造板的尺寸测定JC/T209膨胀珍珠岩
JC688玻镁平板
JG/T301—2011机制玻镁复合板与风管LY/T 1143
饰面用浸渍胶膜纸
LY/T 1599
LY/T 1654
I.Y/T 1831
WB/T 1018
WB/T 1019
旋切单板
重组装饰单板
人造板饰面专用装饰纸
菱镁制品用工业氛化镁
菱镁制品用轻烧氧化镁
WB/T 1023
菱镁胶凝材料用改性剂
WB/T1306
菱镁制品用玻璃纤维布
3术语和定义
下列术语和定义适用于本文件。3.1
普通菱镁装饰板the common magnesium decorative board以氧化镁、氯化镁和水的拌合物为胶凝材料，添加填料，改性剂、增强材料制成的，通过着色或造型1

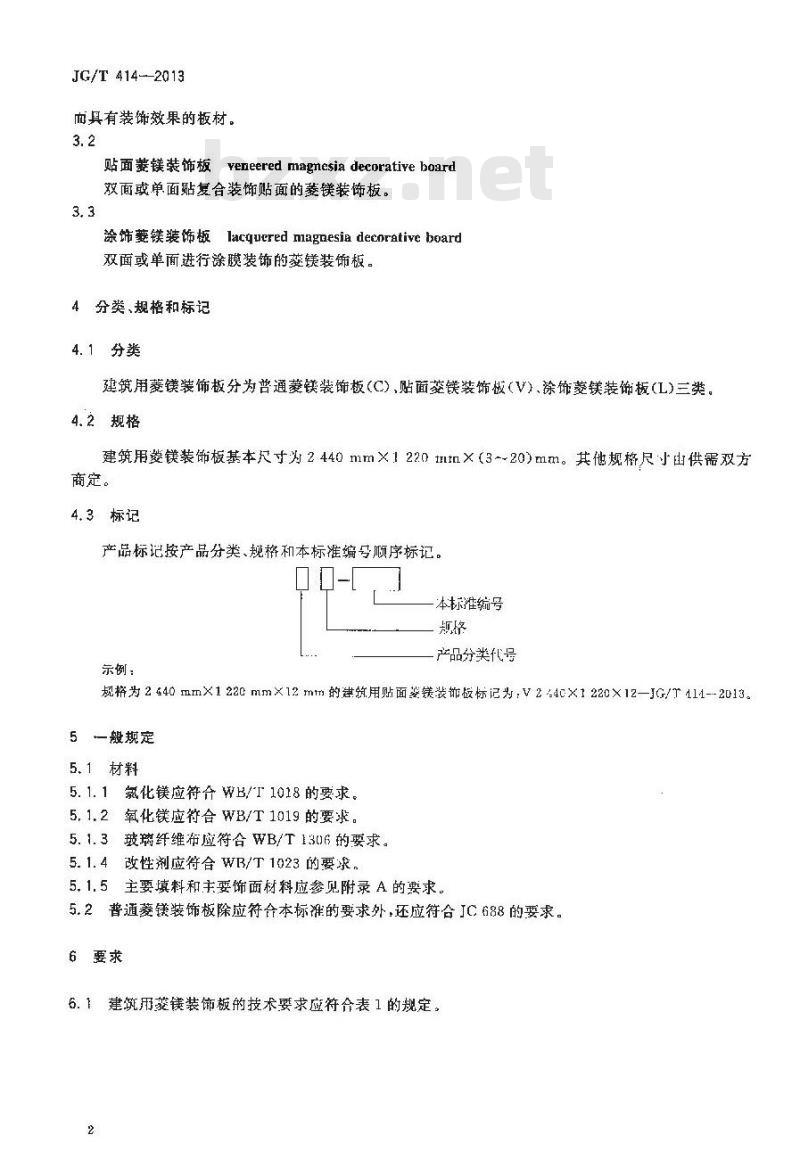

JG/T 414--2013
而具有装饰效果的板材。
贴面镁装饰板yeneeredmagnesiadecorativeboard双面或单面贴复合装饰贴面的蒸镁装饰板。3.3
涂饰镁装饰板lacquered miagaesiadecorative board双面或单面进行涂膜装饰的菱镁装饰板。4分类、规格和标记
4.1分类
建筑用菱镁装饰板分为普通菱镁装饰板（C)、贴面葵镁装饰板（V）、涂饰菱镁装饰板（L)三类。4.2规格
建筑用菱镁装饰板基本尺寸为2440mm×！220m×（3~20）mm。其他规格尺寸出供需双方商定。
4.3标记
产品标记按产品分类、规格和本标准编号顺序标记。本标准编号
产品分类化号
示例：
规格为2440mm×1220mm×12mm的建筑用贴面费镁装饰板标记为：V2±4c×1220×12—JG/111--2013。5般规定
5.1材料
5.1.1氯化镁应符合WB/T1018的要求。5.1.2氧化镁应符合WB/T1019的要求。5.1.3玻璃纤维布应符合WB/T1306的要求。5.1.4改性剂应符合WB/T1023的要求。5.1.5主要填料和主要饰面材料应参见附录A的要求。5.2普通菱镁装饰板除应符合本标谁的要求外，还应符合JC688的要求。6要求
6.1建筑用菱镁装饰板的技术要求应符介表1的规定。2
外观质盘
尺寸偏差
物理性能
力学性能
环保性能
长度/mm
宽度/mm
建筑用菱镁装饰板技术要求
技术要求
普通菱镁装饰板
厚度/
7≤20
T≥20
抗返卤性
密度/(g/cm\）
吸水率/%
含水率/%
干缩率/%
凝服率/%
氯离了溶出盘/%
表面耐干热
表面耐污架
表面耐龟裂,级
贴面胶合强度/MP2
板面握螺钉力/N
抗拆强度/MPa
受潮挠度/mm
内照射指数
放射性
游离甲醛
释效鱼
外照射指数
气候箱法，
干燥器法，
燃烧性能等级
带有装饰造型要求的除外
当厚度T≤6mm时不进行受挑度的测定，25.0
贴面蒸镁装饰板
表面平*，边角齐
无返潮、无集结水珠
0, 8~-2. 0
无龟裂、无泡
无污染和腐蚀痕迹
c~1级
不同厚度和密度的板取值见,表 2s1.0
6.2不同厚度利密度的建筑用菱镁装饰板抗折强度取值应符合表2的规定JG/T 414—2013
涂饰菱镁装饰板
JG/T 414—2013
密度D/(g/cm*)）
1. 5≤D≤1. 75
1.2≤D≤1.5
1. 00.8试验方法
试验条件
表2不同厚度和密度的建筑用菱镁装饰板抗折强取值抗折强度
试验应在下列条件下进行：
6 mma）试验应在温度为（20士5)℃、相对湿度为（60士20）%的环境中进行：b)
试样养护龄期应不低于20 d。试验前待检产品应在a)条件下静置24 h。7.2试件尺寸及数量
试件尺寸及数量应符合下列要求：a）外观质量及尺寸偏差检验使用5张整板：T>10 mm
从外观质量及尺寸偏差检验合格的板中任意抽取3张，去除边缘各20mm，对贴面型菱镁装b)
饰板，在第1张板上优先裁取1块试件用于游离甲醛释放量的气候箱法测试：在第2张板上优先裁取1组试件用于燃烧性能等级中的单体燃烧试验；在第3张板余下部位各裁取1块试件用于其他指标的测试。数景不足的在3张板上另裁样补齐，数量多的随机选择所用试件。试件尺寸与数量应符合表3的规定
放射性限最检验所取试样的重量不应少于1kg。表3试件尺寸及数量
物理性能
抗返卤性
吸水率
含水率
下缩率
表面耐干热
表面耐污染
表面耐龟裂
试件尺寸/mm
200×200
100×100
100×100
100X100
260×260
260×260
230X230
任意适合尺寸
250X250
数造(块)
力学性能
环保性能
贴面胶合强度
板面握螺钉力
抗折强度
潮挠度
游离甲醛
释放盘
气候箱法
干燥器法
燃烧性龈等级
7.3外观质量
表3（续）
试件尺寸/mm
50×5040×40
150×50
(20T+50)×50
400X300
1 000X1000
45（满足叠加高度为
1500×500
1 500X1 000
在0.5m远处光照明亮条件下，对5张板逐张目测。7.4尺寸偏差
JG/T 414—2013
数量(快)
应按GB/T19367一2009的规定,分别测量待检产品的长度、宽斑、厚度，测定值与各自的公称值之差，即为尺寸偏差。以 5张板的算术平均值作为试验结果，长度、宽度精确至0. 5 rmt,厚度精确至0.1mts
7.5物理性能
7. 5. 1 抗返卤性
将试件立放或悬挂于相对湿度为90%～95%，温度为（402)℃的恒温恒湿箱中，试件之间应有足的间隔，以保证气的流通，72h后取出观察板的上下表面和四个侧面，3块试件均无集结水珠时，判定为合格，否则为不合格。
7.5.2密度
应在试验条件下，按GB/T17657—1999中4.2的规定进行，以3块试件的算术平均值作为测定结果，精确至0. t g/ctn。
7.5.3吸水率
应在试验条件下，按GB/T17657—1999中4.6的规定进行，以3快试件的算术平均值作为测定结果，精确至0.1%。
7.5.4含水率
应在试验条件下，按GB/T176571999中4.3的规定进行，以3块试件的算术平均值作为测定结果，精确至0.1%。
JG/T 414--2013
7.5.5干缩率
应按GB/T70191997的规定进行。7.5.6湿胀率
应按GB/T7019—1997的规定进行。7.5.7氯离子溶出量
应按JG/T301一2011中游离氯离子含量规定的方法进行。7.5.8表面耐干热
应在试验条件下，按GB/T 17657—1999中4.42的规定进行。7.5.9表面耐污染
应按GB/T176571999中4.37的规定进行。7.5.10表面耐龟裂
应按GB/I176571999中4.30的规定进行。7.6力学性能
7.6.1贴面胶合强度
应在试验条件下，按GB/T17657一1999中4.14的规定进行，所用试验机可选择其他类型能满足该试验要求的万能材料试验机。以3快试件的算术平均值作为测定结果，精确至0.1MPa。7.6.2板面握螺钉力
应在试验条件下,按GB/T 17657一1999 中4.10的规定进行。所用试验机可选择同等或高于该精度的其他类型的万能材料试验机。以3块试件的算术平均值作为测定结，精确至10 N。7.6.3抗折强度
应在试验条件下，按GB/T176571999中4.9的规定进行。所用试验机可选择同等或高于该精度的其他类型的万能材料试验机。以3块试件的算术平均值作为测定结果，精确至0.1MPa。7,6.4受潮挠度
在（40土2)℃的电热鼓风干燥箱中烘千至恒重（试件在24h的质量变化小于5g)，并在试验条件下冷却至案温。将试件放置于试验架的支座上（单饰面或贴面的菱镁装饰板，其装饰面向下安放），支座中心距380mm。然后将试验架放人相对湿度为90%95%，温度为（35土2）℃的恒温恒湿箱中，48h后用百分表测定试件两对角线交叉点处的下垂值，即为受潮挠度。以3块试件的算术平均值作为试验结果,确至 0.1 切m。
7.7环保性能
7.7.1放射性限量
应按GB6566的规定进行。样品制备时，贴面菱镁装饰板应去除贴面层和中问的夹芯层（如果有),样品经破碎,研磨后,取用通过 0,16 mm 方孔筛后的粉末进行试验。7. 7.2游离甲醛释放量
JG/T 414--2013
可按GB185802001中6.4的规定进行，也可按GB18580一2001中6.3的规定进行。仲裁检验以G18580-2001中6.4的规定为准。7.8燃烧性能等级
应按GB8624的规定进行。
8检验规则
检验分类
8.1.1.检验分出厂检验和型式检验，8.1.2出厂检验项日包括：外观质量、尺寸偏差、抗返卤性、含水率、抗折强度和氯离子溶出量。型式检验项目包括表1和表2中所列的全部项目。有下列情况之一时，应进行型式检验：8.1.3
a）新产品或产品转厂生产的试制定型检验；b)
正式生产后，遇材料、下艺发生较大改变，可能影响产品质时，正常生产时，每年进行一次；
d）产品长期停产后，恢复生产时；出厂捡验结果与上次型式检验结果有较大差异时；e
国家产品质量监督机构提出进行型式检验要求吋。8.2抽样
8.2. 同一型号,同一生产批的产品每 5 000张为一批,不足 5 000张也按一批计。8.2.2从每批产品中随机抽取10张，每5张为-组，其中1组用于检验,另1组慈封保存3个月,以备有疑问时提交指定的检验机构进行复验或仲裁。8.3检验结果的判定
8.3.1待检产品的外观质量、尺寸偏差指标，其中---项不合格，即为不合格板。5张板材不合格板多于1张时，则该批产品判定为批不合格。8.3.2待检产品的物理性能、力学性能，环保性能、燃烧性能等级，需全部检验合格，否则该批产品判定为不合格。
8.3.3对于按8.3.1判定不合格的批，允许重新抽取2组试样，对不合格的项目进行重检，重检结果的判定规则同8,3.1。若该2组试样均合格，则判定为批合格，如果仍有1组试样不合格，则判定为不合格。
9标志、包装、贮存和运输
9.1标志
产品和包装上应标明以下内容：a）生产企业名称、详细地址；
b）产品的标记、产品的商标以及生产且期；7
JG/T 414—2013
e）产品的包装规格、数量。
9.2包装
9.2.1产品包装出厂时应有防潮、防饰面污染措施；9.2.2产品的包装内应附有产品合格证或者检验合格章；9.2.3外包装材料上应标注包装储运图文标志，防潮标志、小心轻放标志等。9.3购存
产品应按不同型号水平堆放于干燥、通风、阴凉的案内，地面应坚实、平整，干燥，堆放时用垫条和地面开。
9.4运输
单张板装卸过程中，应文向搬运，整包装产品在装卸过程中应使用合适的工具，防止产品受损：产品运输过程中避免撞击，并采取防潮措施。8免费标准bzxz.net
A.1主要填料
附录A
（资料性附录）
主要填料及饰面材料
A.1.1粉煤灰应符合GB/T1596的要求。A. 1, 2
膨胀珍珠岩应符合JC/T209的要求。锯未含水率应不大于15%
主要饰面材料
涂料应符合GB9755的要求。
溶剂性涂料应符合GB9757的要求。A.2.2
聚氧乙烯薄膜应符合GB/T3830的要求浸溃胶膜纸应符合LY/T 1143的要求。A.2.4
装饰纸应符合LY/T1831的要求
旋切单板应符合LY/T1599的要求重组装饰.单板应符合I.Y/T1654的要求JG/T414—2013
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
