【行业标准】 通信用高温型阀控式密封铅酸蓄电池

本网站 发布时间: 2024-06-08 17:50:11
  • YD/T2657-2013
  • 现行

基本信息

  • 标准号:

    YD/T 2657-2013

  • 标准名称:

    通信用高温型阀控式密封铅酸蓄电池

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .rar .pdf
  • 下载大小:

    1249KB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

YD/T 2657-2013 通信用高温型阀控式密封铅酸蓄电池 YD/T2657-2013

标准内容标准内容

部分标准内容:

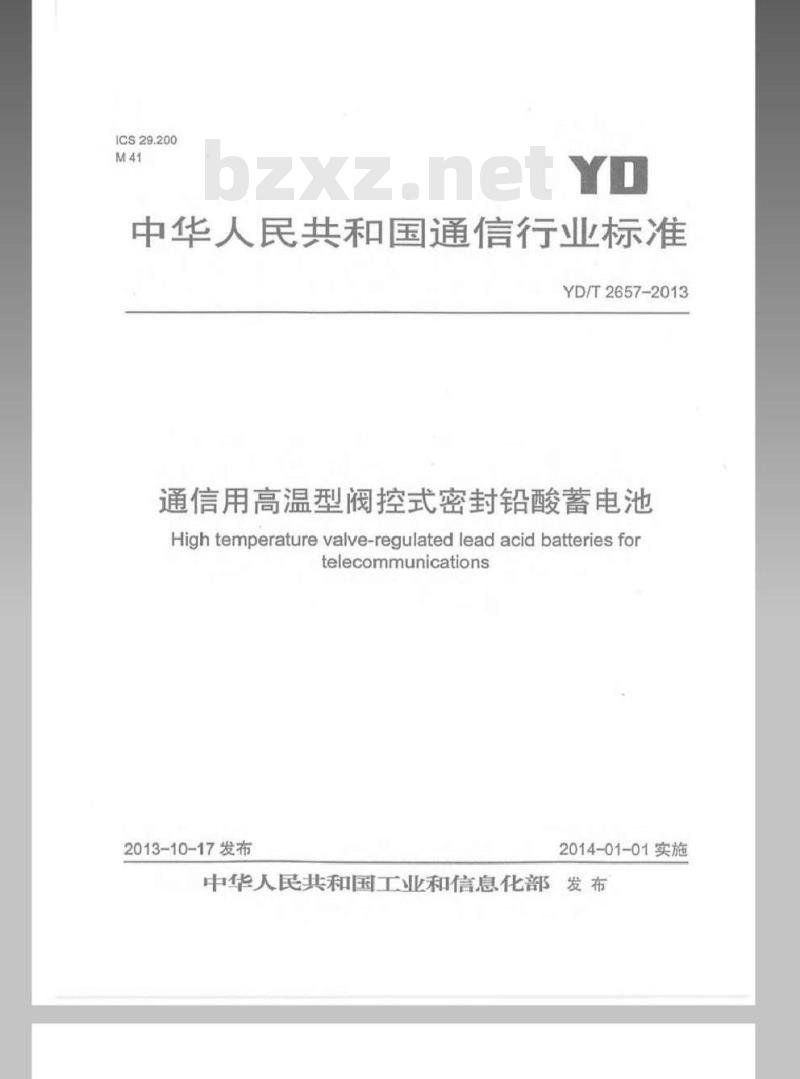

ICS29.200
M41
中华人民共和国通信行业标准
YD/T2657-2013
通信用高温型阀控式密封铅酸蓄电池High temperature valve-regulated lead acid batteries fortelecommunications
2013-10-17发布
2014-01-01实施
中华人民共和国工业和信息化部发布前

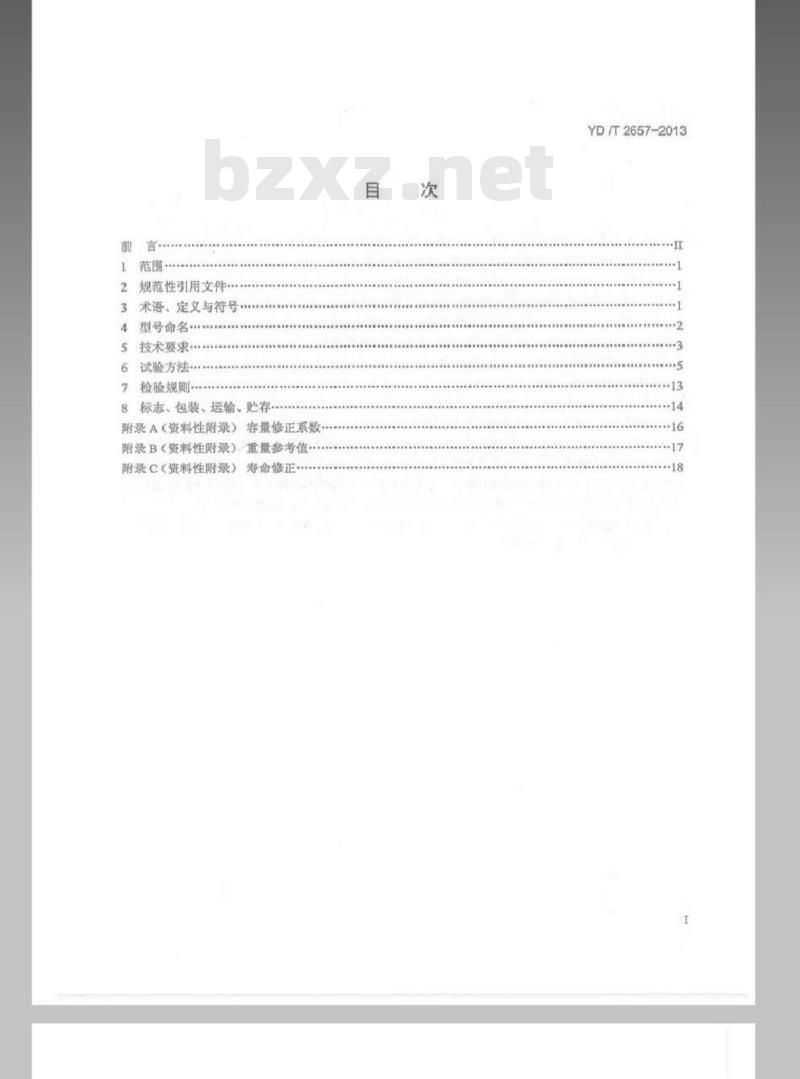

范围·
规范性引用文件,
3术语、定义与符号..
4型号命名
5技术要求.
6试验方法…
检验规则
8标志、包装、运输、此存
附录A资料性附录)容量修正系数附录B《资料性附录》重量参考值附录C资料性附录)寿命修正….目
YD/T2657-2013
YD/T2657-2013

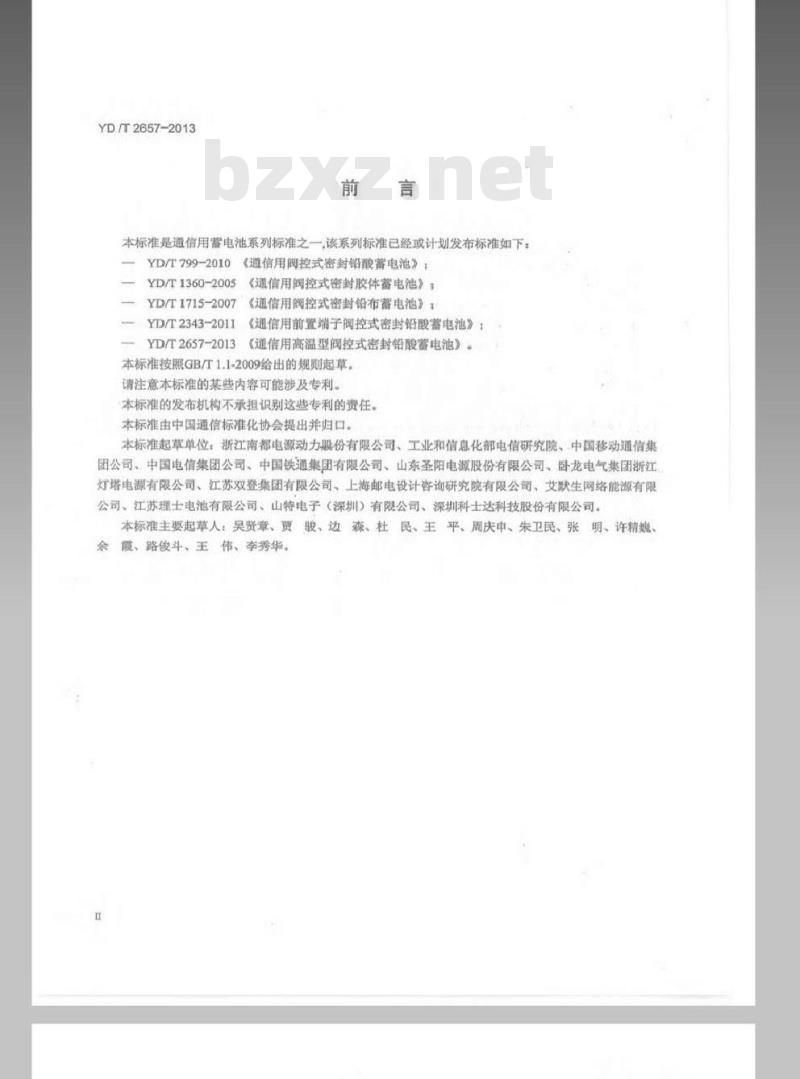

本标准是通信用蓄电池系列标准之一该系列标准已经或计划发布标准如下:YD/T799-2010
《通信用阅控式密封铅酸蓄电池》:YD/T1360-2005
YD/T1715-2007
YD/T2343-2011
YD/T2657-2013
《通信用阅控式密封胶体蓄电池》:《通信用阅控式密封铅布蓄电池》:《通信用前置端子阀控式密封铅酸蓄电池》《通信用高温型阅控式密封铅酸蓄电池》本标准按照GB/T1.1-2009给出的规则起章。请注意本标准的基些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口本标准起草单位:浙江南都电源动力股份有限公司、工业和信息化部电信研究院、中国移动通信集团公司、中国电信集团公司、中国铁通集团有限公司、山东圣阳电源股份有限公司、卧龙电气集团浙江灯塔电源有限公司、江苏双登集团有限公司、上海邮电设计咨询研究院有限公司、艾默生网络能源有限公司、江苏理士电池有限公司、山特电子(深圳)有限公司、深圳科士达科技股份有限公司。本标准主要起草人:吴贤章、贾、骏、边、森、杜、民、王平、周庆申、朱卫民、张明、许精、余、路俊斗、王伟、李秀华
YDT2657-2013

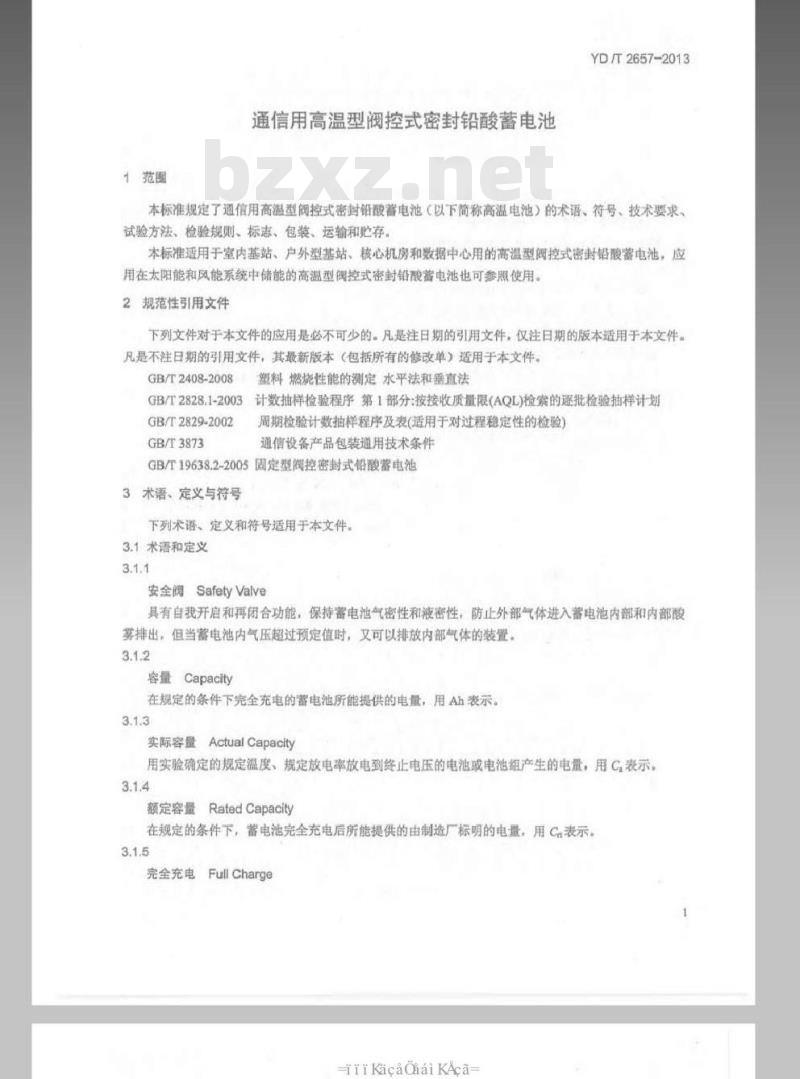

1范围
通信用高温型阀控式密封铅酸蓄电池YD/T2657-2013
本标准规定了通信用高温型阀控式密封铅酸蓄电池(以下简称高温电池)的术语、符号、技术要求,试验方法、检验规则、标志、包装、运输和贮存。本标准适用于室内基站、户外型基站、核心机房和数据中心用的高温型阀控式密封铅酸蓄电池,应用在太阳能和风能系统中储能的高温型阅控式密封铅酸蓄电池也可参照使用。2规范性引用文件
下列文件对手本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。塑料燃烧性能的测定水平法和垂直法GB/T2408-2008
GB/T2828.1-2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的邀批检验抽样计划GB/T2829-2002
GB/T3873
周期检验计数抽样程序及表(适用于对过程稳定性的检验)通信设备产品包装通用技术条件GB/T19638.2-2005固定型阀控密封式铅藏蓄电池3术语、定义与符号
下列术语、定义和符号适用于本文件。3.1术语和定义
3.1.1
安全阀SafetyValve
具有自我开启和再闭合功能,保持蓄电池气密性和液密性,防止外部气体进入蓄电池内部和内部酸排出,但当蓄电池内气压超过预定值时,又可以排放内部气体的装置。3.1.2
容量Capacity
在规定的条件下完全充电的蕾电池所能提供的电量,用Ah表示。3.1.3
实际容量ActualCapacity
用实验确定的规定温度、规定放电率放电到终止电压的电池或电池组产生的电量,用C表示。3.1.4
额定容量RatedCapacity
在规定的条件下,电池完全充电后所能提供的由制造厂标明的电量,用C表示。3.1.5
完全充电FullCharge
KacaiaiKAca
YD/T2657-2013

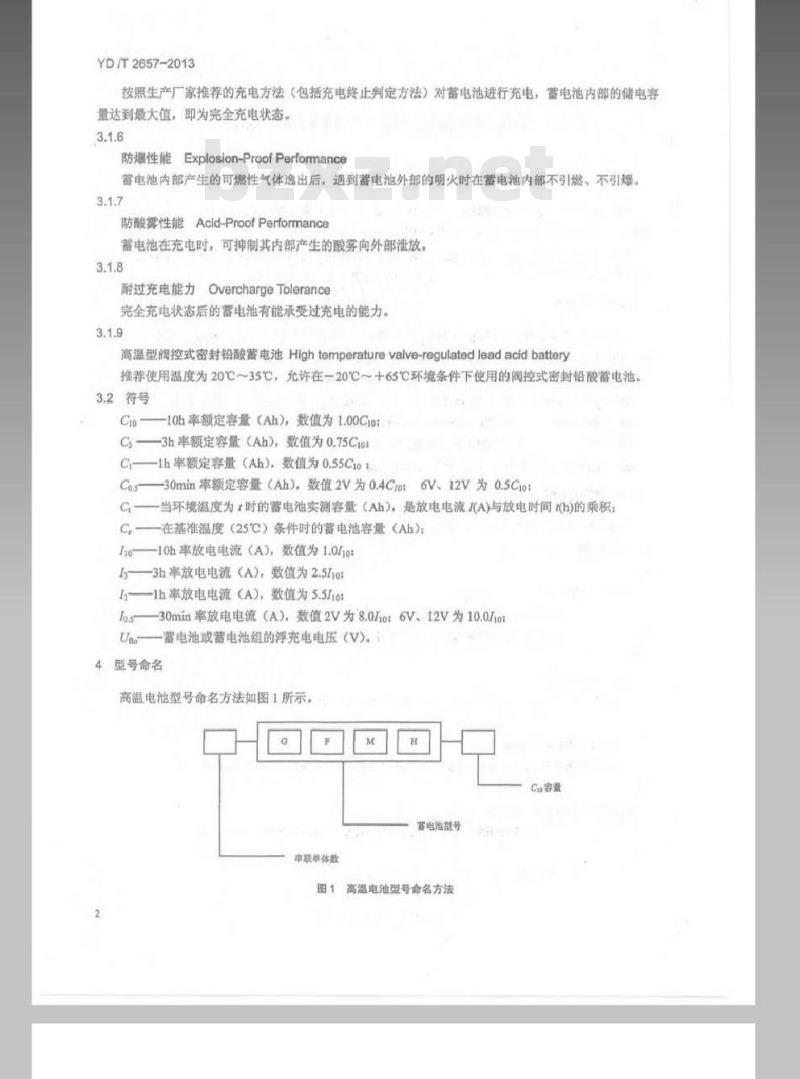

按照生产厂家推荐的充电方法(包括充电终止判定方法)对蓄电池进行充电,蓄电池内部的储电容量达到最大值,即为完全充电状态。3.1.6
防爆性能Explosion-ProofPerformance蓄电池内部产生的可燃性气体逸出后,遇到蓄电池外部的明火时在蓄电池内部不引燃、不引爆。3.1.7
防酸雾性能Acld-ProofPerformance蓄电池在充电时,可抑制其内部产生的酸雾向外部泄放。3.1.8
耐过充电能力OverchargeTolerance完全充电状态后的电池有能承受过充电的能力。3.1.9
高温型阀控式密封铅酸蕾电池Hightemperaturevalve-regulatedleadacidbattery推荐使用温度为20℃~35℃,允许在一20℃~十65℃环境条件下使用的阀控式密封铅酸蓄电池。3.2符号
Clo——10h率额定容量Ah),数值为1.00CloC——3h率额定容量(Ah),数值为0.75C1oCf——1h率额定容量(Ah),数值为0.55CioCo.s30min率额定容量(Ah),数值2V为0.4C1o:6V、12V为0.5CloC一当环境温度为时的蓄电池实测容量(Ah),是放电电流A)与放电时间(h)的乘积:C一在基准温度(25℃)条件时的蓄电池容量(Ah):li0—10h率放电电流(A),数值为1.010:l—3h率放电电流(A),数值为2.5110:——1h率放电电流(A),数值为5.5/o:To530min率放电电流(A),数值2V为8.0Iio:6V、12V为10.0fto:U—蓄电池或蓄电池组的浮充电电压(V)4型号命名
高温电池型号命名方法如图1所示。M
Co容温
营电池型号
审联单体数
图1高温电池型号命名方法
YD/T2657-2013
其中,蓄电池型号以汉语拼音字母表示,G表示固定型,F表示阀控式,M表示密封式,表示高温型:审联单体电池数为1时,可省略不驾。5技术要求
5.1环境温度
蓄电池推荐使用温度为20℃~35℃,富电池允许使用温度为一20℃~+65℃。5.2外观
密电池外观不得有变形、漏液、裂纹及污迹:标志清听5.3结构
蓄电池的正、负极子应有明显标志,且便于连接。注:蓄电池重量参见附录B。
5.4密封反应效率
需电池密封反应效率不低于95%
5.5大电流放电
蓄电池30ioA放电3min,极柱、汇流排不焙化或熔断,槽、盖不熔化或交形、5.6防爆性能
蓄电池在充电过程避于明火,电池内部应不引燃、不引爆。5.7防酸雾性能
富电池在正常浮充工作过程中应无酸雾逸出,PH试纸垦中性。5.8安全阀
在-20℃+65℃下,安全阀开阀、闭阔压力应符合以下要求:开阅压10~35kPa:闭阅压3~30kPa5.9阻燃性能
阻燃电池槽、盖、连接条保护罩应符合GB/T2408-2008中的第8.4.1条HB(水平级)和第9.4条V-0(垂直级)的要求,
5.10气密性
电池应能承受50kPa的正压或负压而不破裂、不开胶、压力释放后壳体无余变形。5.11封口剂性能
耐寒性:蓄电池在一30℃士3芒条件下静置6h后,应无裂纹,精盖之间无分离现象耐热性:蓄电池在70℃2℃条件下倾斜45,静置6h后,应无溢流现象5.12蓄电池充电管理
5.12.1露电池在使用前一般应进行补充充电,蓄电池最大充电电流不大于0.25C10最大补充充电电压不大于2.40V/单体。
5.12.2露电池均衡充电单体电压为2.30~2.40V.5.12.3环境溢度为35C时,蓄电池浮充充电电压为(2.20~2.27V)/单体,5.12.4蓄电池充电温度补偿系数宜为(-3~-7mV)r℃·单体注:充电电压的具体数据由生产厂家提供。5.13端电压均衡性
5.13.1单体电池和由着干个单体组成一体的组合蓄电池,其各蓄电池之间的开路电压最高与最低差值rKacaCiaiKAca
YD/T2657-2013
应不大于20mV(2V)50mV(6V)100mV(12V)5.13.2蓄电池进入浮充状态24h后,各电池之间的端电压差应不大于90mV(蓄电池组由不多于24只2V露电池组成时)、200mV(蓄电池组由多于24只2V蓄电池组成时)、240mV(6V)480mV(12V):5.13.3蕾电池放电时,各蕾电池之间的端电压差不大于0.20V(2V)0.35V(6V)0.60V(12V)5.14容量
露电池按6.14试验,放电终止电压应符合表1的规定:10h率容量第一次循环应达到0.95Cl6:在第三次循环之前,10h率容量应达到Cio:3h率容量应达到0.75Cio:1h率容量应达到0.55C1o#30min率容量2V富电池应达到0.4Cto,6V、12V害电池应达到0.5C1o表1蓄电池不同放电率络止电压规定放电率
10h率
3h率
aomin率
6V、12V
5.15容量一致性
放电电流(A)
1.01o
2.5 to
5.5.10
10.011o
8.0110
放电络止电压(V/单体)
1.80
1.80
1.75
1.70
1.70
同组蓄电池10h率容量试验时,最大实际容量和最小实际容量差值不大于5%5.16蓄电池组间连接条电压降
蓄电池之间连接条压降4U≤10mV。5.17耐过充电能力
馨电池按6.17试验,其外观应无明变形及渗液。5.18容量保存率
蕾电池按6.18试验,蓄电池储存28天后容量保存率不低于90%5.19再充电性能
蕾电池按6.19试验,充电24h的再充电能力因数Rb24h≥85%充电168h的再充电能力因数Rom6mh98%.
5.20富电池寿命此内容来自标准下载网
5.20.1高温加速浮充寿命
雷电池按6.20.1试验,2V电池寿命应不低于12个循环。6V、12V电池寿命应不低于8个循环。5.20.2高温欠充深循环寿命
蓄电池按6.20.2试验,电池寿命应不低于12个大循环。6V、12V电池寿命应不低于9个循环。5.20.3高温深循环寿命
电池按6.20.3试验,电池寿命应不低于18个大循环6V-12V电池寿命应不低于12个循环。5.20.4高温过充浅循环寿命
蓄电池按6.20.4试验,电池寿命应不低于36个大循环。6V、12V电池寿命应不低于24个循环5.21内阻与短路电流
电池组按6.21试验,露电池内阻见表2,同组蓄电池内阻偏差应不超过15%。短路电流试验结果供用户参考。
YD/T2657-2013
表2中未标出内阻值的蓄电池采用插入法:取容量相邻的蓄电池内阻值之和的三分之一表2蓄电池内阻
懒定容量
100
200
300
过度放电
5.22
12V
≤13
肉斑.mo
蓄电池按6.22试验,其容量恢复值应≥90%5.23低温敏感性
≤1.0
≤0.8
额定容量
400
500
600
800
1000
1500
2000
3000
内阻ma
≤0.6
≤0.4
≤0.3
≤0.2
≤0.2
电池按6.23试验,容量比率Cals≥0.95%:外观不应有破裂、过度膨服及槽、盖分离现象。5.24极限高温使用
蓄电池按6.24试验,蓄电池浮充电流不能有上升趋势,容量损失不超过5%:薪电池外观不应有破裂、过度膨胀及槽、盖分离现象
5.25信息与警告标记的存在与耐久性蓄电池按6.25试验,单体或整体蕾电池应耐久性地显示下述信息与警告标记:1)露电池正、负极端子的极性符号(+、一)凹的或凸的模制在临近端子的盖子上,符号的尺寸不得小于6mm
2)蓄电池的名称、型号、额定电压、额定容量,商标。3)在35C时规定的Um(V)
4)蓄电池的制造地点、生产日期和制造商名称,5)警告符号应符合GB/T19638.2-2005的第6.4.4条中f项的要求:电击危险:
不允许明火或火花:
配戴眼睛保护设施:
遵守使用说明书:
一环境保护和循环利用符号
一十字路口废物箱。
6试验方法
6.1试验仪器
所用仪表的量程应随被测电流和电压的量值而确定,指针表读数应在量程内的后三分之一范圖内,精度见表3,
rKacaCiaiKAca
YD/T2657-2013
仅表名称
电压表
电流表
温度计
计时仪表
压力表
6.2蓄电池检验前的预处理
表3夜表精度
仪表精度
应不低于0.5级
应不低于0.5级
应不低于0.5℃
应不低于土1s/h,按时、分、秒分度应不低于0.25级
误差应不超过1%
检验用蕾电池应是近3个月内生产的合格品,检验前必须将其完全充电。6.3外观、结构检查
目视检查蓄电池的外观与结构,应符合5.2和5.3的要求6.4密封反应效率试验
10h率容量试验达到额定容量值的蓄电池在完全充电后,在25℃土5℃环境中,用0.110(A)的电流连续充电96h,接着用0.051o(A)的电流充电1h,然后按图2收集气体1h,记录收集的气体量。蓄电池
图2收集气体装置
按式(1)计算出换算为25℃,101.3kPa大气压时,通电1Ah所排出的气体量,1
298
P(t+273)an
其中:
(mL·Ah)
每Ah换算成25℃,一个大气压的气体放出量,单位为(mL·Ah):P
测定时的大气压,单位为kPa:
标准大气压值,101.3kPa
量筒的环境温度,单位为℃:
收集的排出气体量,单位为mL:9气体收集期间充入的电量:单位为Ah:n—电池的单体数。
按式(2)计算电池在25℃下的密封反应效率,应符合5.4的要求密封反应效率=1-
684
x100%
C1)
(2)
其中:
684每Ah,25℃,标准大气压下的理论气体发生量,单位为mL6.5大电流放电试验
YD/T2657-2013
容量达到额定值的蓄电池完全充电后,在35℃士5C环境中,以30110(A)的电流放电3min,检查内外部端子、极柱以及汇流排,电池槽盖等应特合5.5的要求。注富:试验期间采取措施以筋电池谭炸,电解救以及熔融铅飞减的危险。6.6防爆性能试验
试验应在确认安全措施得以保证后进行。以0.05Cic的电流对完全充电的密电池进行过充电,经1h后,在不停电情况下,用直流24V电源熔断1A~3A的保险丝(保险丝距排气口正上方2~4mm),反复2.次产生明火试验,应符合5.6的要求。
6.7防酸雾性能试验
将电池放入1m容器中,容器内pH值呈中性(pH-7),对完全充电的蓄电池再以0.21o(A)电流进行4h充电,再用纯净蒸增水润湿石懿试纸(pH试纸》并悬放于出气口上方2cm处,历时2h后,检查容器内的酸度,试纸应呈中性,应符合5.7的要求。6.8安全阀试验
对蓄电池内逐渐充气加压测定开阀时的压力,然后停止充气,将蕾电池自然放置,测定关阀时的压力,应符合5.8的要求,
6.9阻燃性能
6.9.1按GB/T2408-2008中第7章的方法进行取样制备:6.9.2水平法按GB/T2408-2008中的第8章进行,试验结果应符合5.9的要求;6.9.3垂直法按GB/T2408-2008中的第9章进行,试验结果应符合5.9的要求。6.10气密性试验
蓄电池在环境温度25℃土5℃的条件下储存24h通过薯电池排气孔,充入(或者抽出)气体,当内外压差为50kPa时,压力计指针应稳定20s当压力释放后,检查蓄电池槽盖是否变形、破裂或开胶,应符合5.10要求,6.11封口剂性能
6.11.1耐寒试验
将蓄电池放入一30℃土3℃的低温箱内6h,然后待低温箱温度回到一5℃时,将蓄电池取出,在1min内查看封口剂是否有裂纹以及槽盖之间有无分离,应符合5.11的要求。6.11.2耐热试验
在65℃士2的恒温箱内,将蕾电池倾斜45角放置6h,然后从恒温箱取出蓄电池,查看封口剂是否滋漏,应符合5,11的要求、
6.12蓄电池充电管理
在环境温度35℃士5℃时,富电池充电管理,应符合5.12的要求。6.13端电压均衡性试验
6.13.1在25C土5C环境中,完全充电的蓄电池静置24h,测量其开路电压,应符合5.13.1的要求7
iKacaiaiKAca
YDT2
YD/T2657-2013
6.13.2在25℃士5C环境中,完全充电的蓄电池进入浮充状态24h后,分别测量各蓄电池电压,应符合5.13.2的要求。
6.13.3在25℃士5℃环境中,完全充电的富电池静置1~24h,按6.14规定的方法进行10h率容量试验,每隔1h测量蓄电池电压,直到有蓄电池达到终止电压,试验结果应符合5.13.3的要求。6.14容量试验
6.14.1蓄电池经完全充电后,静止1~24h,当蓄电池的表面温度为25℃土5℃时,进行10h率、3h率、1h率的容量试验。放电电流和终止电压根据表1的要求,放电电流乘以放电至规定的终止电压的放电时间就是电池容量。
6.14.2放电开始前后应测定蕾电池的端电压,放电时应测量电流,其电流波动不得超过规定值的1%放电期间应测定蓄电池的端电压,室温、放电电流和放电时间,测量时间间隔:10h率试验为h:3h率试验为30min:1h率试验为10min,在放电末期要随时测量,以便准确地确定到达终止电压的时间。6.14.3需电池放电时,如果温度不是25℃,需将实测容量C按式(3)换算成25℃基准温度时的实际容量C应符合5.14的要求。
C,=1+K(t-25)
其中:
Ca-—实测容量,单位为Ah;
C——25C基准温度时的实际容量,单位为Ah一放电时的环境温度,单位为℃:K温度系数,10h率以及3h率容量试验K=0.006/℃:1h率容量试验K=0.01/℃6.15容量一致性
(3)
蓄电池按6.14规定的方法进行10h率容量试验,实际容量的最大值与最小值的差和平均值的比,试验结果应符合5.15的要求。
6.16雷电池组间连接条电压降试验蓄电池按1h率电流放电时,两只相邻电池之间的连接电压降,在露电池盖上面的正、负极柱根部测量连接条电压值,应符合5.16的要求。6.17耐过充电能力试验
按6.14进行10h率容量检测合格的蓄电池,完全充电状态下,在35℃土5℃环境温度中,以0.3H0(A)电流再连续充电160h,充电终止后,静置1h,检查蓄电池外观有无变形泄漏现象,应符合5.17的要求。6.18容量保存率试验
6.18.1完全充电的蕾电池按6.14进行静置前10h率容量检测,完全充电状态下,在35℃士5℃环境温度中静置,并保持蓄电池表面清洁干燥。6.18.2蓄电池静置28天后,不经补充电立即按6.14进行10h率容量试验:得到蓄电池静置28天后的容量C按式《4)计算蓄电池容量保持率,应符合5.18的要求。R=Cx100%
(4)
YD/T2657-2013
其中:
R容量保存率
C保存前测得的10h率容量,单位为Ah;C一保存后测得的10h率容量,单位为Ah,6.19再充电性能试验
6.19.1用3个单体电池或3个整体电池进行试验。YD/T2657-2013
6.19.2按6.14进行10h率容量试验合格富电池完全充电后在25℃±5C的环境中,以Io(A)电流放电至单体平均电压为1.80V时终止,将所得的容量值修正至25℃容量C6.19.3放电后蓄电池静置1h,以浮充电压限流2.01o(A)进行再充电24h。然后以lo(A3电流放电至单体蕾电池平均电压为1.80V时终止,将所得的容量值修正至25℃容量C2%6.19.4根据式(5)计算蓄电池再充电能力因数Re24h,应符合5.19的要求。Co×100%
Roain
其中:
Rbra4h——浮充24h蓄电池再充电能力因数;Ca——试验前10h率实际容量,单位为Ah:C24—浮充24h后蓄电池测得的10h率实际容量,单位为Ah.(5)
6.19.5蓄电池进行完全充电后再次以110(A)电流放电至单体蓄电池平均电压为1.80V时终止,将所得的容量值修正至25℃容量C
6.19.6放电后蓄电池静置1h,以浮充电压限流2.011o(A)进行再充电168h。然后以1o(A)电流放电至幕电池单体平均电压为1.80V时终止,将所得的容量值修正至25℃容量值Ca168h根据式(6)计算蓄电池再充电能力因数Rb16%,应符合5.19的要求。Cal×100%
Runn
其中:
Rom6b——浮充168h蓄电池再充电能力因数:C—试验前10h率实际容量,单位为Ah;Ca6h———浮充168h后蓄电池测得的10h率实际容量,单位为Ah。6.20蕾电池寿命
6.20.1高温加速浮充寿命试验
按以下步骤进行试验:
(6)
1)按6.14规定的方法完成3h率容量试验达到额定值的蓄电池,完全充电后,在60℃士2℃的环境中,以U。CV电压连续充电30天:
2)经过30天连续浮充电后,将害电池取出,放置24~36h,在25℃±5℃的环境中按6.14规定的方法进行一次3h率容量试验,作为一个试验循环,折合寿命1年:3)重复1)2),直至放电容量低于3h率额定容量的80%并再次试验,确认仍低于80%时结束试验,试验结果应符合5.20.1要求。
4)在试验过程中,不允许对电池施加安全保护措施。9
rKacaCiaiKAca
YD/T2657-2013
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
标准图片预览标准图片预览

标准图片预览:






  • 推荐标准
  • 行业标准标准计划
设为首页 - 收藏本站 - - 返回顶部
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:[email protected]
网站备案号:湘ICP备2023016450号-1
