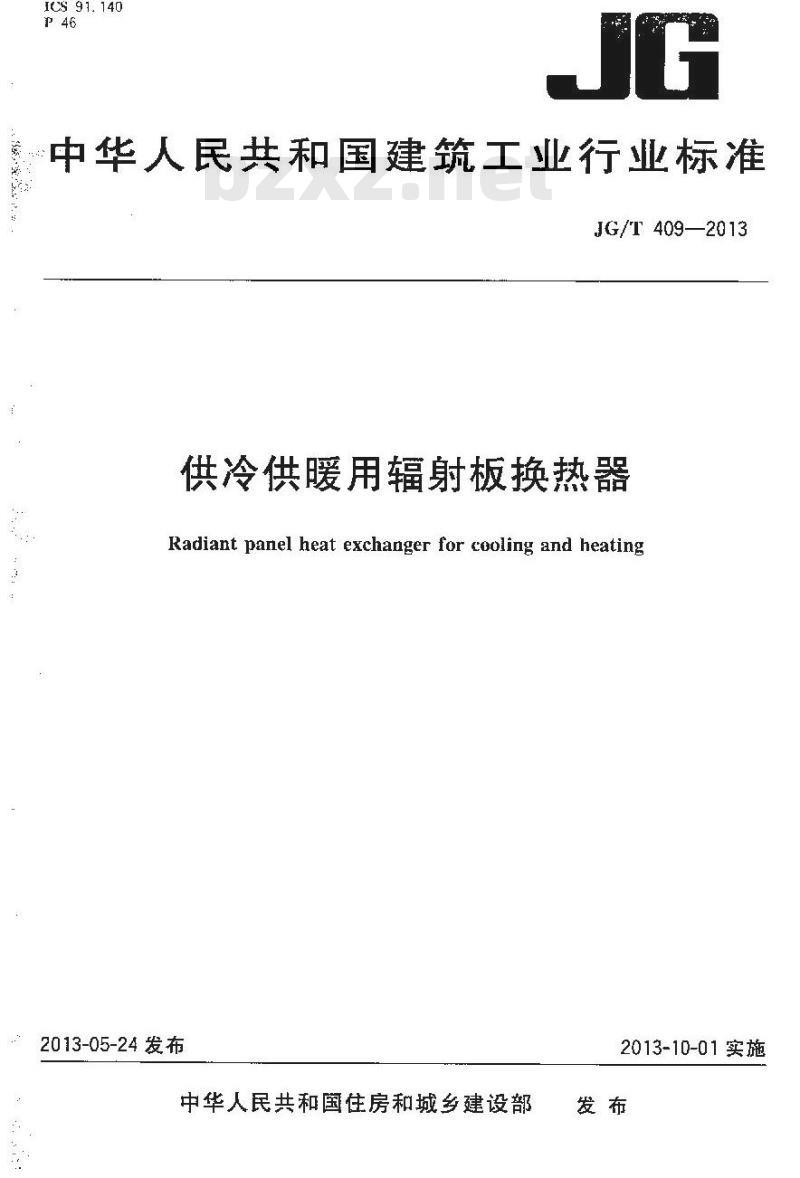

ICS 91. 140
p46
中华人民共和国建筑工业行业标准JG/T409—2013
供冷供暖用辐射板换热器
Radiant panel heat exchanger for cooling and heating2013-05-24发布
中华人民共和国住房和城乡建设部2013-10-01实施

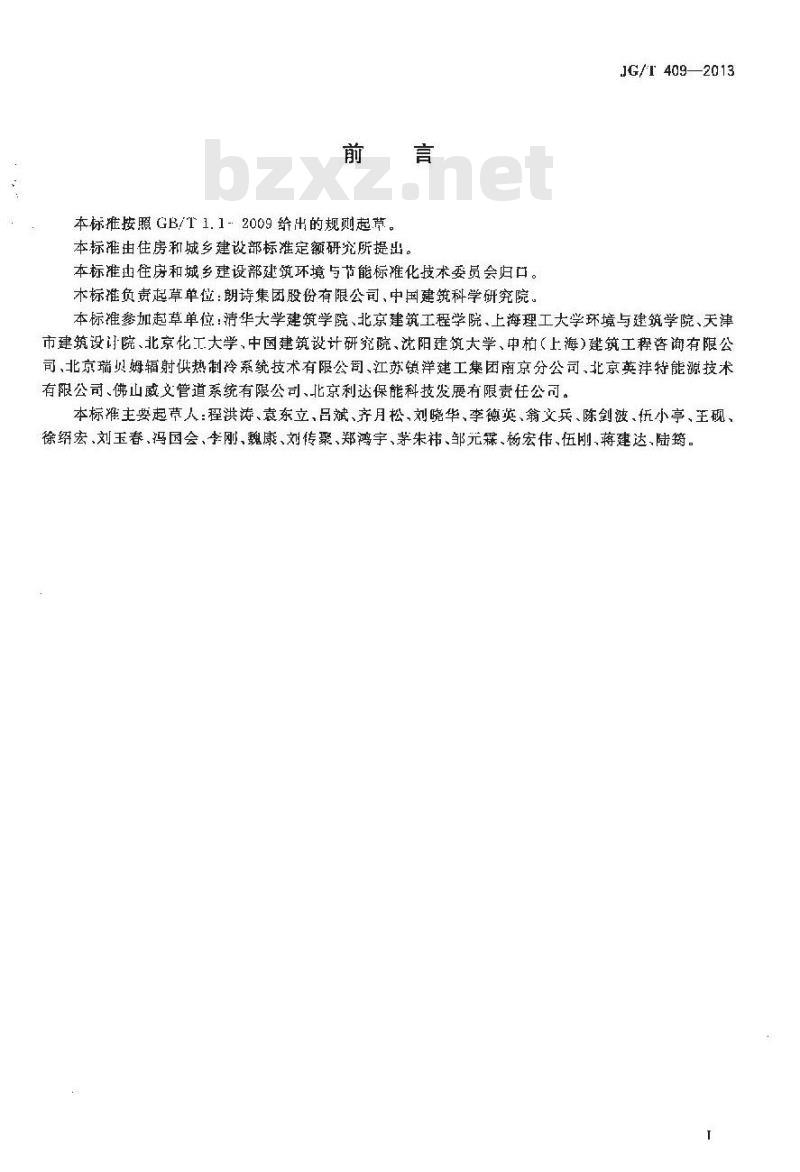

本标推按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准出住房和城乡建设部建筑环境与节能标准化技术委员会归口。本标推负责起草单位:朗诗集团股份有限公司、中国建筑科学研究院。JG/T409—2013
本标准参加起草单位:清华大学建筑学院、北京建筑工程学院、上海理工大学环境与建筑学院、天津市建筑设计院、北京化工大学、中国建筑设计研究院、沈阳建筑大学、中柏(上海)建筑工程咨询有限公司、北京瑞贝姆辐射供热制冷系统技术有限公司、江苏镇洋建工集团南京分公司、北京英洋特能源技术有限公司、佛山威文管道系统有限公司、北京利达保能科技发展有限责任公司。本标准主起草人:程洪涛、袁东立、吕斌、齐月松、刘晓华、李德英、翁文兵、陈剑波、伍小亭、王砚、徐绍宏、刘玉春、冯国会、李刚、魏康、刘传聚、郑鸿宇、茅朱祎、邹元霖、杨宏伟、伍刚、蒋建达、陆筠。范围

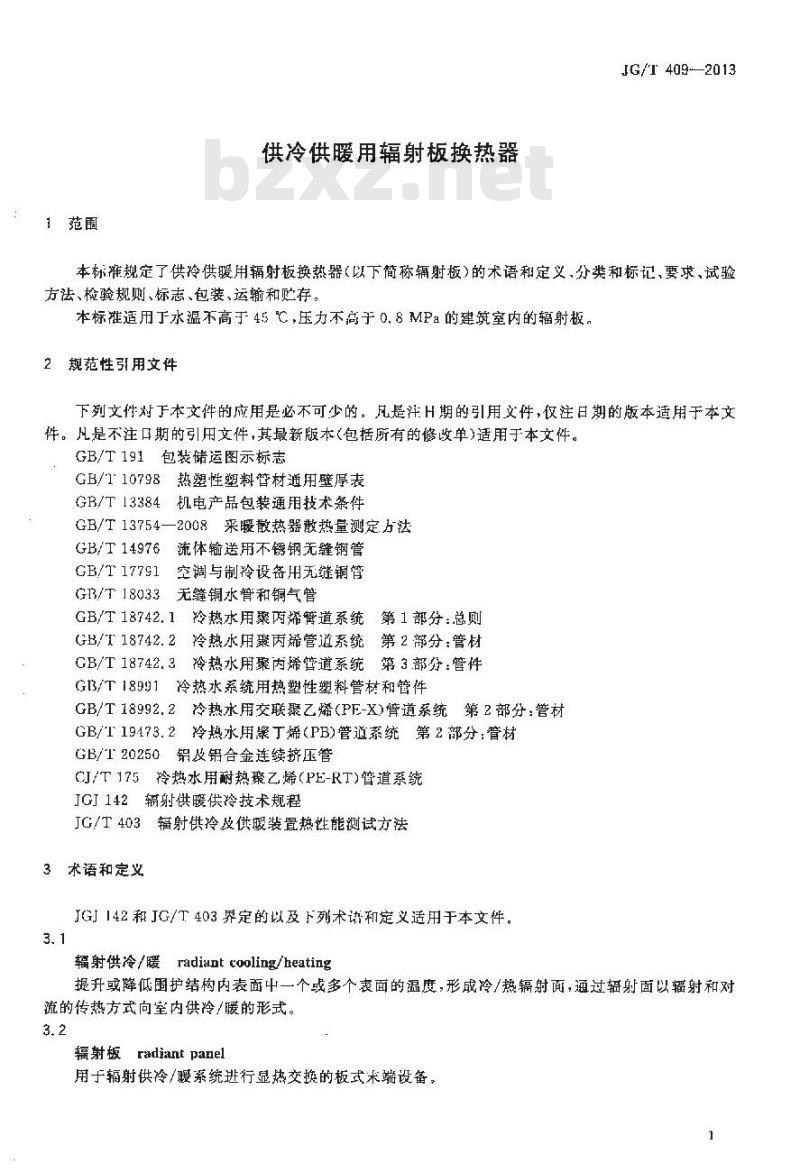

供冷供暖用辐射板换热器
JG/T 409-—2013www.bzxz.net
本标准规定了供冷供暖用辐射板换热器(以下简称辐射板)的术语和定义、分类和标记,要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于水温不高于45℃,压力不高于0.8MPa的建筑室内的辐射板。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件,仅注日期的版本适用于本文件。凡是不注口期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装偌运图示标志
GB/T10798热塑性塑料管材通用壁厚表GB/T13384机电产品包装通用技术条件GB/T13754—2008采暖散热器散热量测定方法GB/T14976流体输送用不锈钢无缝钢管GB/T 17791
空调与制冷设备用无缝铜管
GB/T18033无缝铜水管和铜气管
GB/T18742.1冷热水用聚丙烯道系统第1部分:总则GB/T 18742.2冷热水用聚丙烯管道系统第 2 部分:管材GB/T18742.3冷热水用聚内烯管道系统第3部分:管件G3/T18991冷热水系统用热塑性塑料管材和管件GB/T18992.2冷热水用交联聚乙烯(PE-X)管道系统第2部分:管材GB/T19473.2冷热水用案丁烯(PB)管道系统第2部分:管材GB/T20250铝及铝合金连续挤压管CJ/T175冷热水用耐热聚乙烯(PE-RT)管道系统JGI142辆射供暖供冷技术规程
JG/T403辐射供冷及供圾装置热性能测试方法3术语和定义
JGJ142和JG/T403界定的以及下列术语和定义适用于本文件3.1
辐射供冷/暖radiant cooling/heating提升或降低围护结构内表面中一个或多个表面的温度,形成冷/热辐射面,通过辐射面以辐射和对流的传热方式向室内供冷/暖的形式。3.2
辐射板radiantpanel
用于辐射供冷/系统进行显热交换的板式术端设备,1
JG/T 409-2013

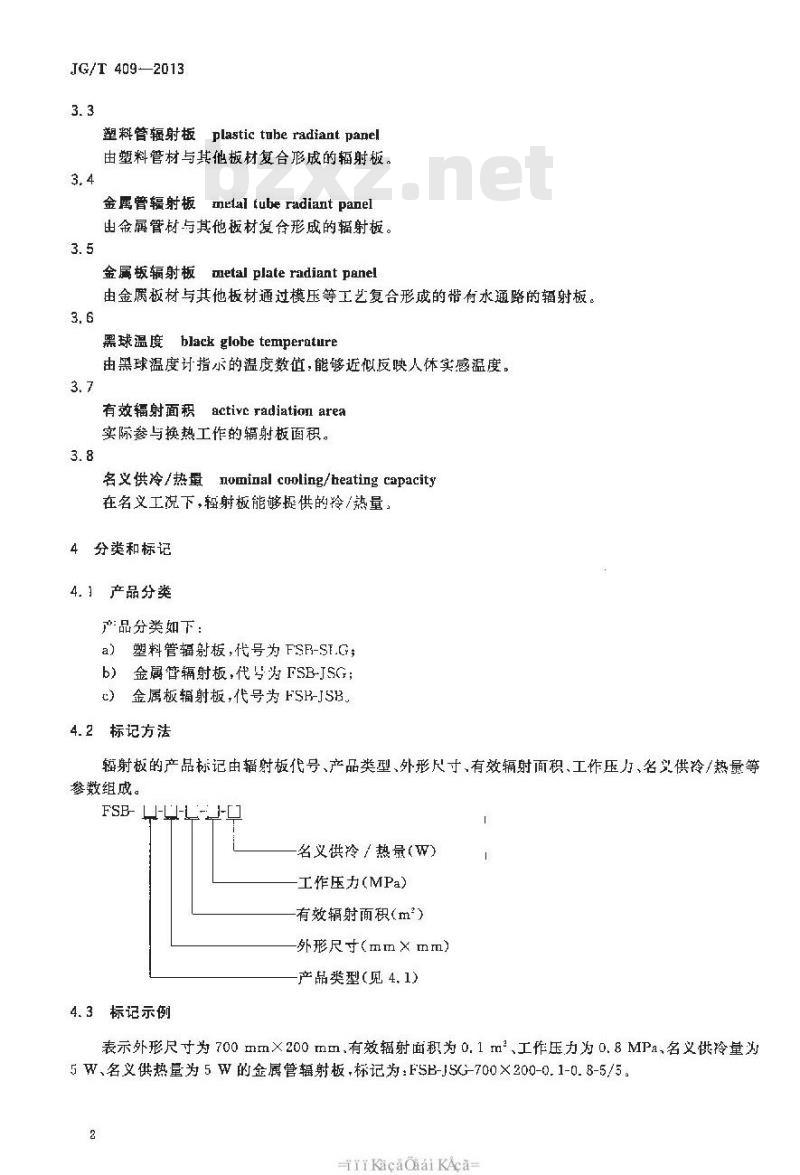

塑料管辐射板plastic tube radiant panel由塑料管材与其他板材复合形成的辐射板3.4
反metal tube radiant panel
金置管辐射板
出金属管材与其他板材复合形成的辐射板。3.5
金属板辐射板metalplateradiantpanel由金属板材与其他板材通过模压等工艺复合形戒的带有水通路的辐射板。3.6
黑球温度blackglobetemperature由黑球温度计指示的温度数值,能够近似反映人体实感温度。3.7
有效辐射面积activc radiation area实际参与换热工作的辐射板面积。3.8
名义供冷/热量
mominal cooling/heating capacit?在名义工况下,轻射板能够提供的冷/熟量4分类和标记
4.1产品分类
产品分类如下:
a)塑料管辐射板,代号为 FSR-SEG;b)金属管辐射板,代为 FSB-JSG;c)金属板辐射板,代号为FSB-JSB、4.2标记方法
辐射板的产品标记由辐射板代号、产品类型、外形尺寸、有效辐射面积、工作压力、名义供冷/热量等参数组成。
FSB- L-U-L-
名义供冷/热量(W)
工作压力(MPa)
有效辐射面积(m\)
外形尺寸(mm× mm)
产品类型(见4.1)
4.3标记示例
表示外形尺寸为 700 mm×200 mm,有效辐射面积为 0.1 m2、工作压力为 0. 8 MPa.名义供冷量为5W、名义供热量为5W的金属管辐射板,标记为:FSB-JSG-700×200-0.1-0.8-5/52
rKacaoraikAca=

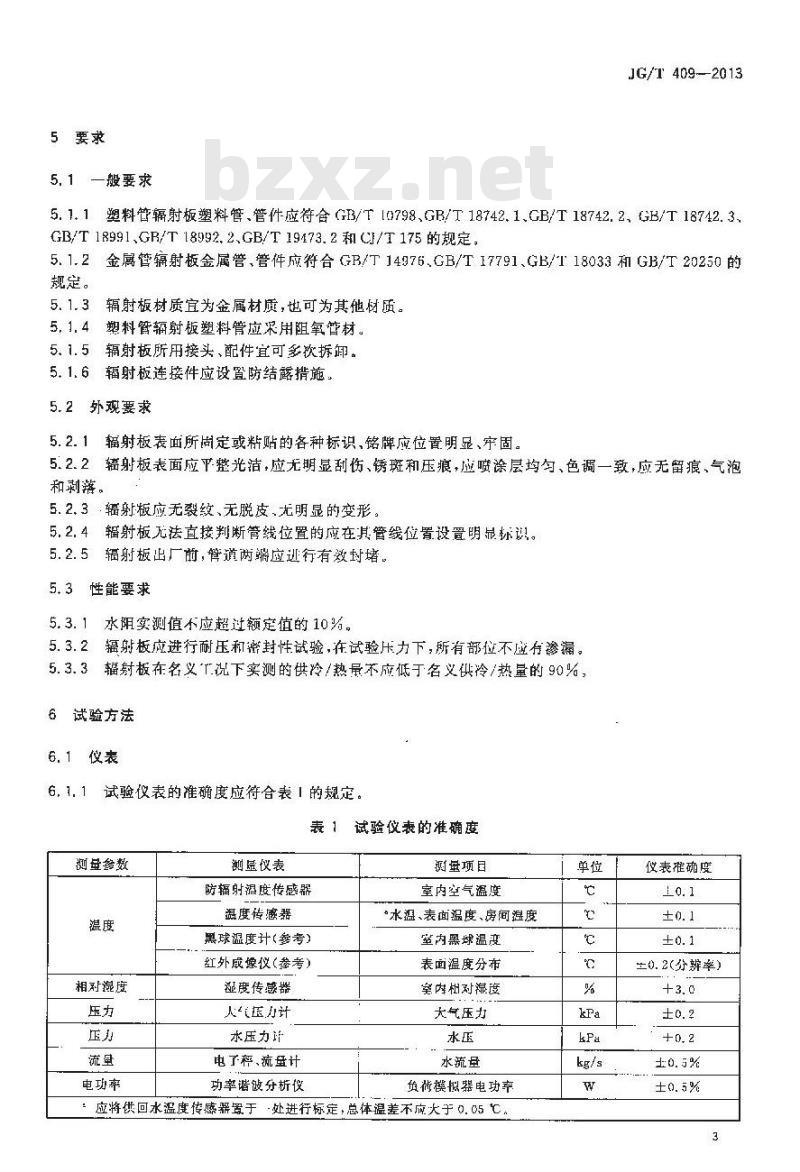

5要求
5.1一般要求
JG/T409-2013
5.1.1塑料管辐射板塑料管、管件应符合GB/T[0798、GB/T18742.1、CB/T18742.2、GB/T18742.3、GB/T18991、GR/T18992.2、GB/T19473.2和CI/T175的规定,5.1.2金属管箍射板金属管、管件应符合GB/T14976.GB/T17791、GB/T18033和GB/T20250的规定。
5.1.3
辐射板材质宜为金属材质,也可为其他材质。5,1.4
塑料管辅射板塑料管应采用阻氧管材。辐射板所用接头、配件宜可多次拆卸。5.1.5
5.1.6辐射板连接件应设置防结露措施。外观要求
5. 2. 1
5.2.2
辐射板表面所固定或粘贴的各种标识、铭牌应位置明显、牢固。辐射板表面应平整光洁,应无明显刮伤、锈斑和压痕,应喷涂层均勾、色调一致,应无留痕、气泡和剥落。
5.2.3辐射板应无裂纹、无脱皮、无明显的变形辐射板无法直接判断管线位置的应在其管线位置设置明显标识。5.2.4
辐射板出厂前,管道两端应逊行有效封堵。5.2.5
性能要求
5.3.1
水阻实测值不应超过额定值的10%。辐射板应进行耐压和密封性试验,在试验压力下,所有部位不应有渗漏。5.3.2
5.3.3辐射板在名义T况下实测的供冷/热量不应低于名义供冷/热量的90%,6试验方法
6.1仪表
6.1.1
试验仪表的准确度应符合表丨的规定。表讠
试验仪表的准确度
相对湿度
电功率
测垦议表
防辐射温度传感器
温度传感器
黑球温度计(参考)
红外成像仪(参考)
避度传感器
人医力计
水压力计
电了程、流蛋计
功率谐波分析仪
涵革项目
室内空气温度
“水温、表面温度、房间温度
室内黑球温度
表画温度分布
室内相对禄度
大气压力
水流量
负荷模拟器电功率
:应将供回水温度传感器置于·处进行标定,总体温差不应大于0.05℃。单位
kPa
kPa
kg/s
仪表准硫度
10.1
±0.1
±0.1
生0.2(分辨率)
+3.0
±o.2
+0.2
±:0. 5%
±0.5%
JG/T 409-2013
6.1.2试验工况允许偏差应符合表2的规定。表 2试验工况充许偏差
参考温度
房间内表面温度
乎均水温
玲水流革
6.1.3
试验时的各类谢量仪表应在标定有效期内。6.2条件
充许偏差
0, 05 ℃
Ho. 5 °
=0, 0s ℃
=1%
闭式小室在测试过程中均应保持气密,测试过程中不应有人员出,6.2. 1
6.2.2
闭式小室应符合GB/T 13754—2008中6.2.2的规定。6.2.3
夏季工况室温宜在 26 ℃,冬季工说室温宜在18 ℃,测试样品表面最低温度应高于小室内空气露点温度,且温差不宜小于2“C。6.2.4
闭式小室内温度测点应符合JG/T 403-2013中6.2.2的规定。6.2.5
6.2.6
测试系统示意图应按照JG/T403—2013中6.2.1的规定,6.3方法
6.3.1
一般要求
用目测方法检测 5. 1. 1~5. 1. 6的相关内容。6.3.2外观要求
用目测方法检测 5,2. 1~~5. 2. 5 的相关内。6.3.3水阻试验
6.3.3.1按附录 A给定的装置测量辐射板逊出口水压降。6.3.3.2应至少进行5组水量下的水阻试验,其水量应包括辑射板使用时的最大和最小水量值。6.3.3.3应将试验结果以列表或水量与水阻出线形式表达。6. 3. 4耐压和密封性试验
6.3.4.1辐射板耐乐和密封性试验可采用液压试验方法或气压试验方法。6.3.4.2当采用液压方达进行耐压和严密性试验时,试验压力不应低于设计压力的1.5倍,保压至少30 min.
6.3.4.3当采用气压浸水方法进行耐压和严密性试验时,试验压力不应低于设计压力的1.2倍,保压至少 3 tnin。
6.3.5名义工况供冷/热量试验
6.3.5,1测试样品应符合JG/T403--2013中第5章的规定6.3.5.2测试样品安装应符合JG/T4032013中6.3的规定。6.3.5.3名义工况供冷/热量测试方法应符合JG/T403—2013中6.4的规定。4
-frKacaaaiKAca
检验规则
7. t
检验分类和检验项目
7. 1. 1
检验分为出厂检验和型式检验。7. 1.2
检验项目见表3。
7.2出厂检验
检验项目
-般要求
阻力系数
耐压和密封
名义工况供冷/势射
检验项目
5. 3. 1
5. 3. 2
5. 3.3
试验方法
6. 3.1
6. 3. 2
6. 3. 3
5.3. 4
8. 3. 5
出厂检验
7.2.1产品出前,应经制造厂质量检验部门检验合格后填写产品合格证方可山厂。7. 2. 2出厂检验项目应按表 3 中序号 1,2.4检验项目逐块检验。JG/T4092013
型式检验
7.2.3对于成批生产的辐射板,应进行例行抽样检验,抽样时间应均衡分布在1年中,检验项目为表3的个部检验项目。
抽样数量和判定应符合表4抽捡一次抽样方案的规定。7.2.4
表4抽检一次抽样方案
批量\/块
200c
2 001--5 000
5 000
折样数量/块
,批指生产的同一批产品中同型号的数盘。,合格判定数指抽样中允许最大不合格数或不合格数。合格判定数?/块
“不合格判定数指抽梯中不允许出现最小不合格数或不合格数,7.3
型式检验
7.3.1
有下列情况之一时,应进行型式检验:在相同的生产工艺条件下,应衔 2 年进行一次;新产品定型鉴定时;
定型产品的结构、制造工艺、材料等更改对产品性能有影响时;转广生产时;
停产1年以上,恢复生产时:
出」检验结果与上次型式检验结果有较大差异时。不合格判定数\/块
JG/T 409—2013
7.3.2型式检验应包括表3的全部检验项目。7.4检验判定规则
7.4.1按标准技术要求和铭牌、随机技术文件中技术参数要求高的数值作为合格判定值。7.4.2出厂检验中各项检验全部合格者,判为合格产品;检验项日有两个及两个以上指标要求时,任何:个指标不合格即视为该检验项目不合格。7.4.3型式检验中,如有一项不合格或出现故障,应加倍抽样对不合格项目进行检验,若加倍抽样全部合格,则判定型式检验合格;若检验仍出现不合格项目或发生故障,则判定该产品为不合格品。8标志、包装、运输和贮存
8.1标志
8.1.1
随于每块辐射板明显位置设置标识。标识上应清晰标下列内容:
B. 1. 2
a)制造厂名、地址;
名称、型号,编号;
出广百期;
主要参数;
e)产品标准号。
8.1.3每快辐射板应有工作温度和「作压力标志,8.1.4*品合格证应包括检验结论、检验员章和检验日期。8.1.5产品使用说明书应包括下列内容:a)产品名称、型号规格、工作原理、特点和使用范围;6)
主要技术性能参数(名义工况制冷/热量、工作压力、阻力系数、接口尺、外形尺寸、材质等):外形尺寸及重量;
安装结构尺寸图:
e)安装说明、使用要求;
维护保养及注意事项等。
8.2包装
8.2.1包装方法应采用箱装,包装箱应符合GB/T13384的规定。8.2.2包装箱的标志图样应符合GB/T191的规定。8.2.3装前应进行清洁干燥处理。8.2.4包装应有防潮、防尘及防震措施。8.2.5包装箱内应有下列文件:
a)产品合格证:
b)产品使用说明书。
8.3运输和贮存
8.3.1在运输过程中,应有防止碰撞、压坏和受雪淋装的措施。8.3.2应存放在清洁、于燥、防火和通风良好的场所,周围应无腐蚀性气体存在,6
-niKacaCiaiKAca
附录A
(资料性附录)
水阻测量装置
A。1水量应使于调节,并确保测量时水量稳定。A. 2测量时水温宜为15℃~30 ℃。A.3·水阻测量装置如图A.1
100
回水一
L/mm
Dr/mn
说明:
1-——接压力计;
2.3——测压环;
4辅射板;
5管瞬;
曾幅。
225
图A,1
水阻测量装置
JG/T 409—2013
单位为米
JG/T 409-2013
打印已期:2013年8月8日F009A
中毕人民共和国建筑工业
行业标摊
供冷供暖用辐射板换热器
JG/T 4G9—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号(100C45)网址 spc, et, cn
总编室:(010)54275323发行中心:(010)51780235读者服务部:(010)68523946
中国标准出版社素皇岛印刷厂邸航各地新华书店经销
开本 880×1230 1/16
印张 0. 75学数 18 千学
2013年8月第一次印刷
2013年8月第一版
书号:1550662-25773定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话:(010)68510107
-frKacaaaiKAca-
