【行业标准】 建筑用透光装饰板

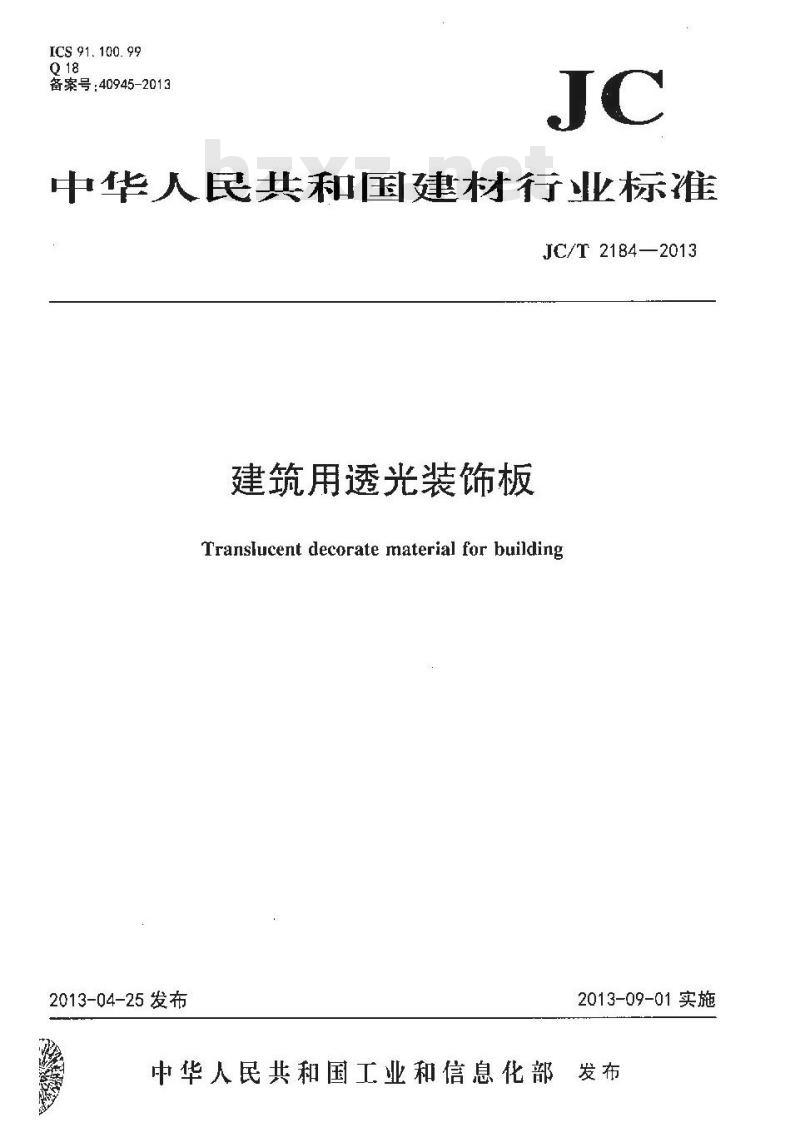

ICS 91. 100. 99
备案号：40945-2013
中华人民共和国建材行业标准
JC/T2184—2013
建筑用透光装饰板
Translucent decorate material for building2013-04-25发布
2013-09-01实施

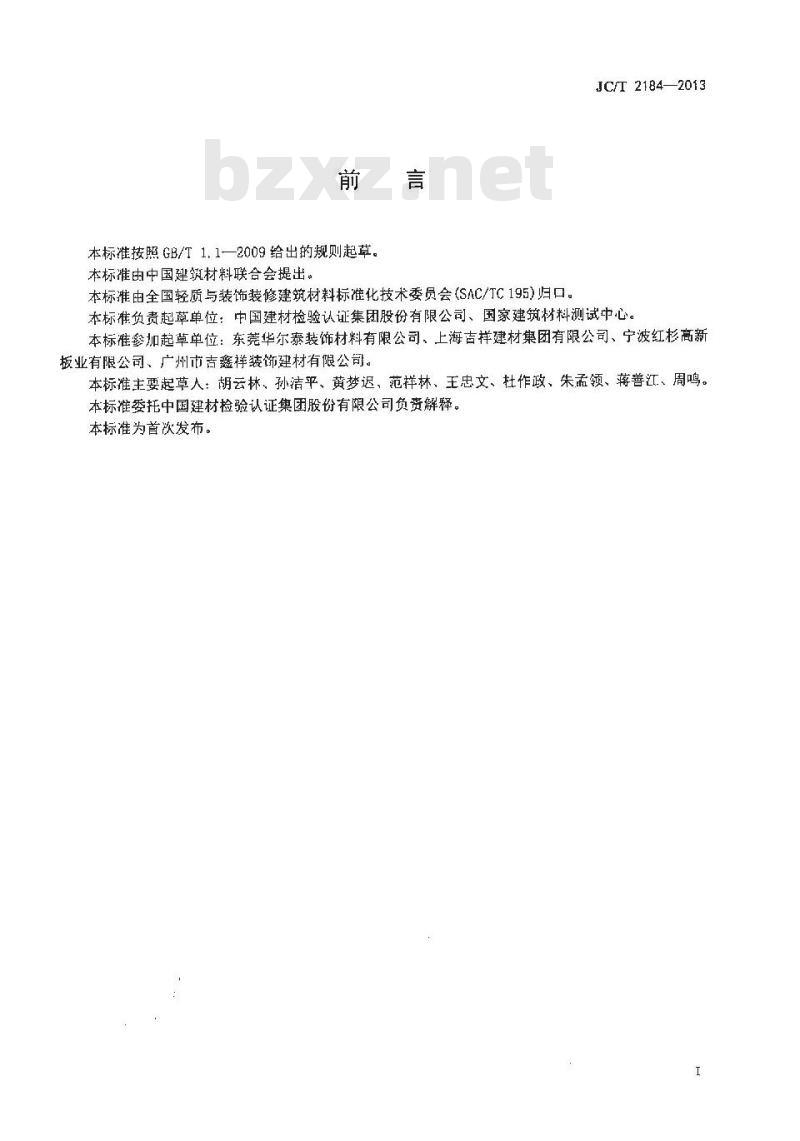

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。JC/T2184—2013
本标准负责起草单位：中国建材检验认证集团股份有限公司、国家建筑材料测试中心。本标准参加起草单位：东莞华尔泰装饰材料有限公司、上海吉样建材集团有限公司、宁波红杉高新板业有限公司、广州市吉鑫祥装饰建材有限公司。本标准主要起草人：胡云林、孙洁平、黄梦迟、范样林、王忠文、杜作政、朱孟领、蒋善江、周鸣。本标准委托中国建材检验认证集团股份有限公司负资解释。本标准为首次发布。

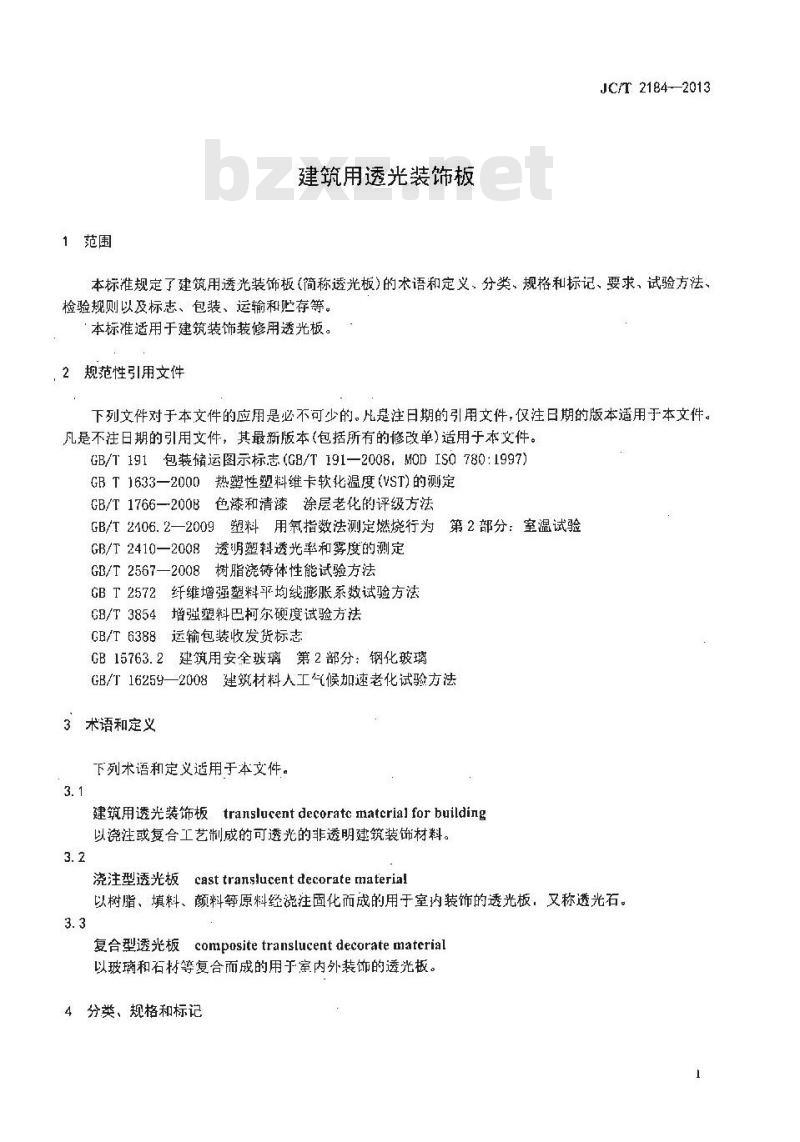

1范围
建筑用透光装饰板
JC/T 2184-2013
本标准规定了建筑用透光装饰板（简称透光板）的术语和定义、分类、规格和标记、要求、试验方法检验规则以及标志、包装、运输和贮存等。本标准适用于建筑装饰装修用透光板。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志（GB/T191—2008，MODISO780:1997）GBT1633-2000热塑性塑料维卡软化温度(VST)的测定GB/T1766—2008色漆和清漆涂层老化的评级方法寸第2部分：室温试验
GB/T2406.2—2009塑料用氛指数法测定燃烧行为GB/T2410—2008透明塑料透光率和雾度的测定GB/T2567—2008树脂浇铸体性能试验方法GBT2572纤维增强塑料乎均线膨胀系数试验方法GB/T3854增强塑料巴柯尔硬度试验方法GB/T6388运输包装收发货标志
GB15763.2建筑用安全玻璃第2部分：钢化玻璃GB/T16259—2008建筑材料人工气候加速老化试验方法3术语和定义
下列术语和定义适用于本文件。3.1
建筑用透光装饰板translucentdecoratcmatcrialforbuilding以浇注或复合工艺制成的可透光的非透明建筑装饰材料。3.2
casttranslucentdecoratematerial浇注型透光板
以树脂、填料、颜料等原料经浇注固化而成的用于室内装饰的透光板：又称透光石。3.3
composite translucent decorate material复合型透光板
以玻璃和石材等复合而成的用于室内外装饰的透光板。4分类、规格和标记
JCT2184—2013

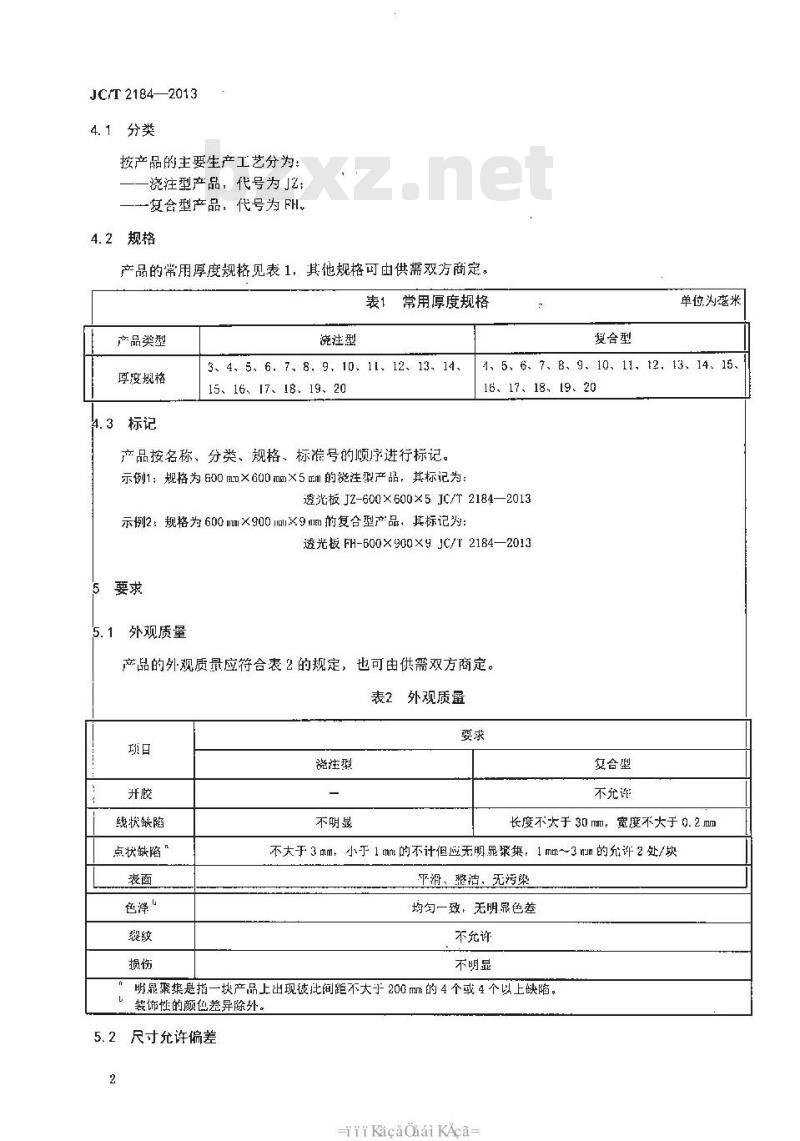

4.1分类
按产品的主要生产工艺分为：
-浇注型产品：代号为JZ：
一复合型产品：代号为 FH。
4.2规格
产品的常用厚度规格见表1，其他规格可由供需双方商定。表1常用厚度规格
产品类型
厚度规格
4.3标记
浣注型
3、4、5、6、7、8.9、10、11、12、13、14、15、16、17、18、19、20
产品按名称、分类、规格、标准号的顺序进行标记。示例1：规格为600×600mm×5斤m的烧注型产品，其标记为：复合型
单位为毫米
4、5、6、7、8、9、10、11、12.13、14、15、16、17、18、19、20
透光板JZ-600×600×5JC/T2184—2013示例2：规格为600m×900mll×9mm的复合型产品，其标记为：透光板FH-600×900×9JC/T2184—20135
外观质量
产品的外观质量应符合表2的规定，也可由供需双方商定。表2外观质量
线状缺陷
点状缺陷”
色泽‘免费标准下载网bzxz
溉注型
不明显
复合型
不允许
长度不大于30mm，宽度不大于0.2m不大于 3 mm，小于 1 mm 的不计但应无明显聚集，1 mz～3 nn 的允许 2 处/块平滑、整洁、无污染
均匀一致，无明显色差
不允许
不明显
明显聚集是指一块产品上出现彼比间距不大于200mm的4个或4个以上缺陷。装饰性的颜色差异除外。
5.2尺寸允许偏差
iiKacaOnaiKAca-

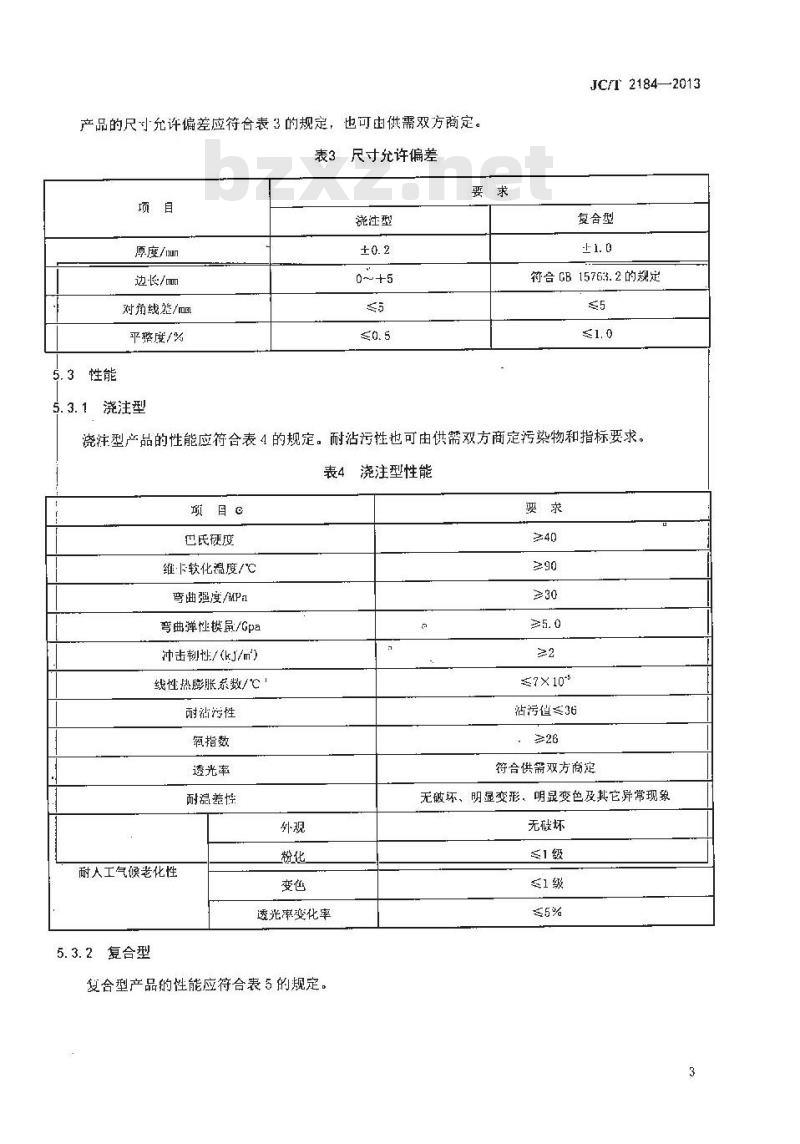

产品的尺寸允许偏差应符合表3的规定，也可由供需双方商定。表3尺寸允许偏差
原度/un
边长/
对角线差/mm
平整度/头
5.3性能
5.3.1浇注型
能注型
0～+5
JC/T2184—2013
复合型
符合GB 15763.2的规定
浇注型产品的性能应符合表4的规定。耐沾污性也可由供需双方商定污染物和指标要求。表4浇注型性能
巴氏硬度
维卡软化温度
弯曲强度/MPa
弯曲弹性樊鼠/Gpa
冲击韧性/（kJ/m）
线性热膨胀系数/℃
耐粘污性
氧指数
透光率
耐温差性
耐人工气候老化性
透光率变化率
5.3.2复合型
复合型产品的性能应符合表5的规定。1
7×10*
站污值≤36
符合供需双方商定
无破环、明显变形、明显变色及其它异常现象无破坏
M一级
≤1级
JC/T 2184-—2013
耐人工气候老化性
耐沾污性”
透光率
耐水性
耐温性
透光率变化率
非腋璃面作为腰饰表而时要求。6试验方法
6.1标准试验条件和试件状态调节5复合型性能
沾污值≤36
符合供需双方商庭
无破坏、明显变形、明显变色及其它异常现象无破坏、明显变派、明显变色及其它异带现象无破坏
≤1级
标准试验条件为温度(23士2)℃，相对湿度（50±15)%，试验前，应将试件在该条件下放置24h除特殊规定外，试验也应在该条件下进行。6.2试件尺寸和数量
试件的尺寸和数量见表6。
表6试件尺寸和数
外观质量
尺寸允许偏差
巴氏鞭度
潍卡软化温度
湾曲强度
湾山弹性模过
冲击韧性
线性热膨胀系数
耐沾污
氧指数
透光率
耐水性
温差性
耐人工气候老化性
注：h为产品的原度。
当产品原度不足了um时取产品原度。当产品厚度不足4m时取产品厚度，4
整块产品
整块产品
100×100
10×10
20h×10
20/×10折
80×10×4（无缺口）
50×7×7
150×100
150×10×4
50×50
300×300
300×300
100×100
-iiKacaOnaiKAca-
6.3外观质量
JC/T 2184—2013
表面缺陷的检验在非阳光直射的自然光条件下进行目测，消裂纹缺陷不易分辨时，可用与产品呈对比色的墨水均匀涂抹在试件上后进行：内部缺陷的检验在较暗的环境中进行目测，用额定功率40W的口光灯照射试件，透过试件观察。用最小分度值不大于0.02m的游标卡尺测量缺陷的尺寸；用最小分度值不大于1mm的长度测量器具测量缺陷的间距，
以表面缺陷和内部缺陷的总私作为试验结果。6.4尺寸充允许偏差
6.4.1厚度
用最小分度值不大于0.02mun的厚度测量器具测量。测量位置少应包括四角和四边中点部位。以全部测量值与标称值之间的误差极限值作为试验结果。6.4.2边长
用最小分度值不大于1mm的长度测量器具测量。测量位置至少应包括边部和中间部位，以全部测量值与标称值之间的误差极限值作为试验结果。6.4.3对角线差
用最小分度值不大于1mm的长度测量器具测量。测量试件的两条对角线长度，其差值即为该试件的对角线长度差值。以全部试件的对角线长度差值中的最大值作为试验结果。6.4.4平整度
将试件正面朝上放在平面上，用1000mm长的钢平尺靠在试件的表面，用塞尺测量钢平尺与试件表面之间的最大间隙宽度，用最大间隙宽度值除以钢平尺的长度即为该测量段的平整度。测量位置至少应包括四边和对角线位置，以全部试件的平整度中的最人值作为试验结果。6.5巴氏硬度
按GB/T3854的规定进行，以全部测试值的算术乎均值作为试验结果。6.6维卡软化温度
按GB/T1633一2000中的Bso方法进行，以全部测试值的算术平均值作为试验结果。6.7弯曲强度、弯曲弹性模量
在示值相对误差不大于±1%的试验机上进行。用最小分度值不大于0.02mm的游标卡尺测量试件中部的宽度和厚度，将试件居中放在图1所示的三点跨曲装置上，勾速施加弯曲载荷直至试件破坏，同时记录载荷一挠度曲线。跨距为试件厚度的16倍，加载速度为2m/min，压辊及支辊半径为5mm。5
JC/T2184—2013
下支魁
弯曲强度按公式(1)计算：
式中：
挠度测量装置
弯曲装置示意图
湾曲强度，单位为兆帕(MPa)：
Pmax最大弯曲载荷，单位为牛顿(N)跨距，单位为毫米(mm)；
试件中部宽度，单位为毫米(mm)：试件中部厚度，单位为毫米(mm）。以全部试件弯曲强度值的算术乎均值作为试验结果。弯曲弹性模量按公式（2)计算
E-0.25L'AP
武中：
—弯曲弹性模量，单位为兆帕(MPa)：E
AP—载荷一挠度曲线上弹性段的载荷变化量，单位为牛顿(N)：α一一载荷一度曲线上与△P对应的挠度变化量，单位为毫米(rumn)。以全部试件弯曲弹性模量值的算术邓均值作为试验结果。6.8冲击韧性
上压辊
下支辊
用最小分度值不大丁0.02m的游标卡尺测量试件中部的宽度和厚度，然后按CB/T2567-—2008中5.4的规定进行简支粱冲击试验，支距为.60mm，厚度不足4mm时采用试件实际厚度。以全部试件冲击韧性值的算术平均作为试验结巢。6.9线性热膨胀系数
按GB/T2572的规定进行，试验温度为-20℃～70℃。以全部试件线性热膨胀系数值的算术平均值作为试验结果。
6.10耐沾污性
-riKacaOraiKAca-
JC/T2184—2013
在一块试件表面两个区域上分别贴放一片大小约2cm×2cm的浸饱同利污染物的滤纸，一个区域月表面血盖住，一个区域不加盖自然放置，16h后按下列步骤清洗。污染物分别为蓝黑墨水和红葡萄酒，各试验3块试件。
a）用流动的水冲洗并用沾水的纱布擦洗沾污处20次，用干布擦干后观察试件表面，若无沾污痕迹，则试件该处的沾污值为1：
b）若仍有污迹，再用沾上酒精的纱有擦洗20次，用干布擦干后观察试件表面，若污迹除去，则试件该处的沾污值为2：
若仍有污迹，再用沾上去污粉的湿纱布擦洗20次。用干布擦干后观察试件表面，若污迹除去，c
则试件该处的沾污值为3：
d）若仍有污迹，再用沾上去污粉的湿纱布擦洗40次。用干布擦干后观察试件表面，若污迹除去，则试件该处的沾污值为4，否则该处的沾污值为5。以全部试件所有试验点的沾污值的总和作为试验结果。6.11氧指数
按GB/T2406.2—2009的规定进行，点燃方法采用A方法。6.12透光率
按GB/T2410一2008中方法B的规定在试件较为透光处进行测量，取单块试件上透光率的最火值作为该试件的最大透光率值，以全部试件的最大透光率值的算术平均值作为试验结果。6.13耐水性
将1块试件留作比对样，另外3块试件平放在室温水中浸泡72h，取出平放在(60士2)℃的电热鼓风烘箱中十燥48h，然后取出平放晾置室室温，观察试件有无并胶、剥落、鼓包、开裂等破坏，有无明显变形，与比对样对照观察有无明显变色，以及有无其它异常现象。以全部试件中变化最严重者的情况作为试验结果。
6.14耐温差性
将1块试件留作比对样，另外3块试件平放在（70±2)℃下恒温2h，然后平放在（-20土2)℃下恒温2h，如此进行25次高低温循环后平放晾置至室温，观察试件有无开胶、剥落、鼓包，开裂等破坏，有无明显变形，与比对样对照观察有无明显变色，以及有无其他异常现象。以全部试件中变化最严重者的情况作为试验结果。
6.15耐人工气候老化性
将每块试件切成两半，一半进行老化照射试验，另一半留作比对样。对于使用钢化玻璃的复合型产品，可采用写产品相同材料、相同工艺和条件制成的试件进行。老化照射前，按6.14测量试件的透光率并在试件上做好测量位置的标记，每块试件测量3处，将试件放入老化没备按GB/T16259一2008（方法A）的规定连续照射240h。累积总辐射能不小于475MJ/m，黑标准温度为（65土3)℃，相对湿度为(65土5)%。
观察老化后试件有无裂纹、鼓泡、剥落、并胶等破坏，距切割边5mm内的破坏不计。将老化后的试件与比对样复原拼接摆放，按GB/T1766一2008进行老化性能的评级，其冲色差的评级采用视比色法。在与老化照射前相同测逐位置按6.14测量老化后试件的透光率，按公式（3）计算各个测量点透光率的变化率。
JC/T2184—2013
式中：
——透光率的变化率，%：
一老化照射前的透光率，%：
T一一老化照射后的透光率，%。2-12x100
以全部测量点透光率的变化率值的平均值作为透光率变化率的试验结果；以全部老化照射试件中其他耐老化性能最差者的结果作为试验结果。7检验规则
7.1检验分类
检验按类型分为出厂检验和型式检验。7.1.1出厂检验
每批产品均应进行出厂检验。浇注型产品的出厂检验项目包括：外观质量、尺寸允许偏差、巴氏硬度、耐沾污性和透光率：复合型产品的出厂捡验项目包括：外观质量、尺寸允许偏差、透光率和耐水性。7.1.2型式检验
型式检验项目包括第6章规定的全部技术要求。在下列情况下进行型式检验：a）新产品或老产品转广的试制定型鉴定：b）正常生产时，每年进行一次型式检验：c）产品的原料改变、工艺有较大变化，可能影响产品挫能时：d）产品停产半年后恢复生产时：e）出厂检验结果与上次型式检验有较大差异时。7.2组批与抽样
7.2.1组批
以同一类型、同一规格，同一额色的产品2000m为一批，不足2000m的也按一批计算。7.2.2抽样
从向一检验批中随机抽取3整块产品。7.3判定
检验结果全部符合标准的指标要求时；判该批产品合格：若有两个或两个以上性能项目不合格，则判该批产品不合格：若有一项不合格，可再从该批产品中抽取双倍样品对不合格的项目进行一次复检复检结果全部达到标准要求时判定该批产品合格：否则判定该批产品不合格。8标志、包装、运输和购存
8.1标志
-iiKacaaaiKAca-
JC/T2184—2013
产品应有产品标记、批号或生产日期及质量检验合格标志。产品若采用包装箱，包装标志应符合GB/T191及GB/T6388的规定。在包装箱的明显部位应有如下标志：a）企业名称：
产品名称：
产品标记：
生产批号：
装箱数量。
2包装
产品装饰面宜覆有保护材料，采用的包装箱应有足够的强度，应避免产品在箱中窜动。8.3运输
运输和搬运中应轻拿轻放，严禁摔扔拖拽，防止产品损伤8.4贮存
应避免高温及日晒丽淋，按类型、规格、颜色分别堆放，防止表面损伤，防止与有机溶剂接触。9
JC/T 2184—2013
中华人民共利国
建材行业标准
建筑用透光装饰板
JC/T2184—2013
中国建材工业出版社出版
建筑材料工业技术临督研究中心(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880×1230
1/16印张1字数22于字
2013年8月第一版2013年8月第一次印刷印数1—800定价22.00元
书号：155160·271
编号：0912
网址：atandardeije.cm电话：(010)51164708地址：北京潮阳区管氏东里建材大院北楼邯编：100024本标准如出现印装质盘问题，由发行部负责调换。niKacaiaiKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
