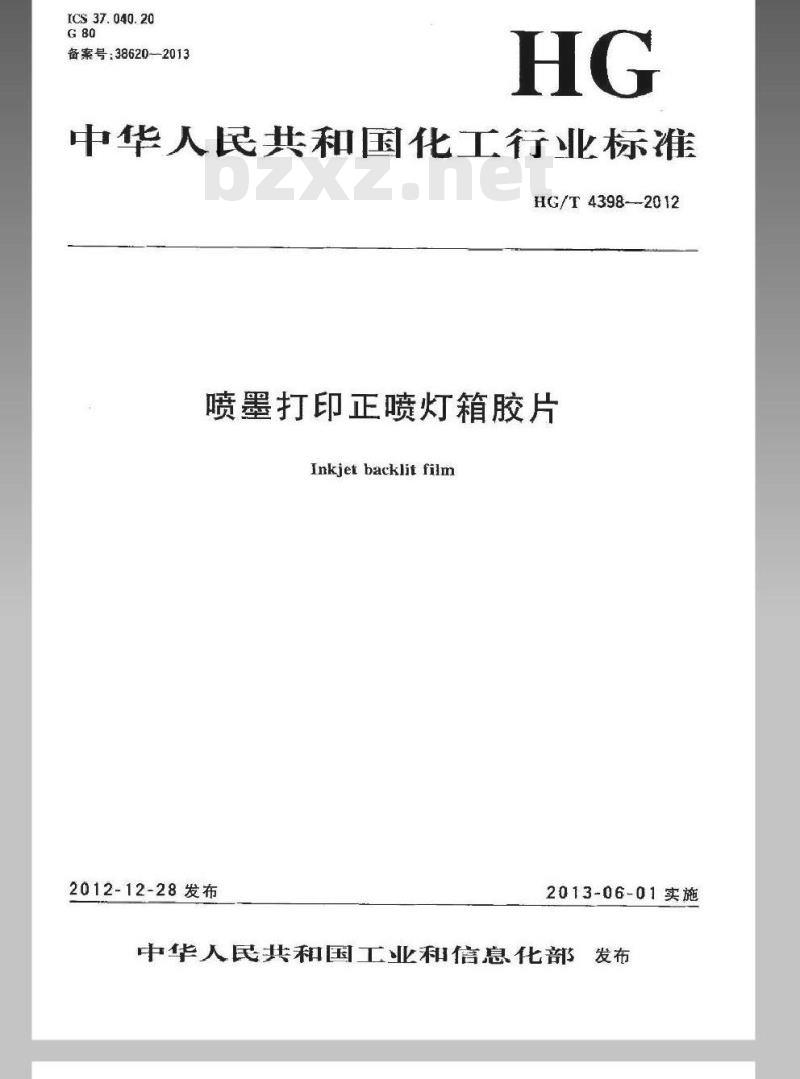

ICS37.040.20
备案号：38620-2013
中华人民共和国化工行业标准
HG/T4398--2012
喷墨打印正喷灯箱胶片
Inkjetbacklitfilm
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布言

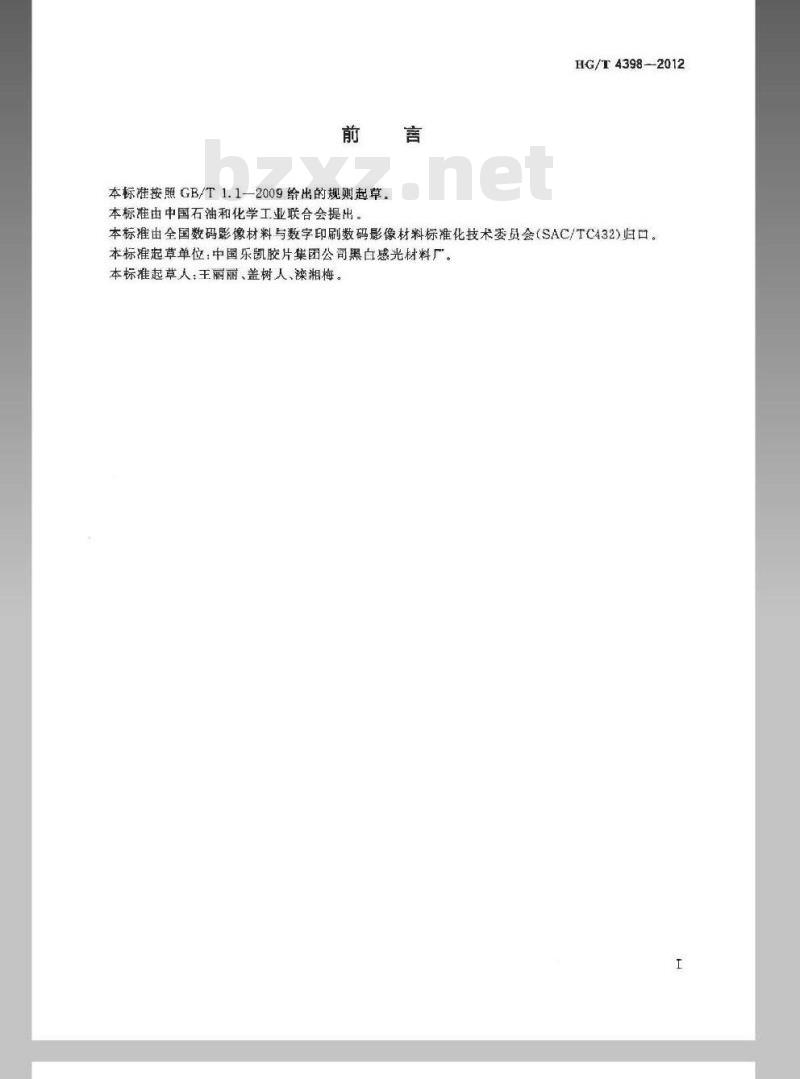

本标准按照GB/T1.1—2009给出的规则起章。本标准由中国石油和化学工业联合会提出。HG/T4398—2012
本标准由全国数码影像材料与数字印刷数码影像材料标准化技术委员会（SAC/TC432)归口。本标准起草单位：中国乐凯胶片集团公司黑白感光材料厂。本标准起草人：王丽丽、盖树人、滦湘梅。I

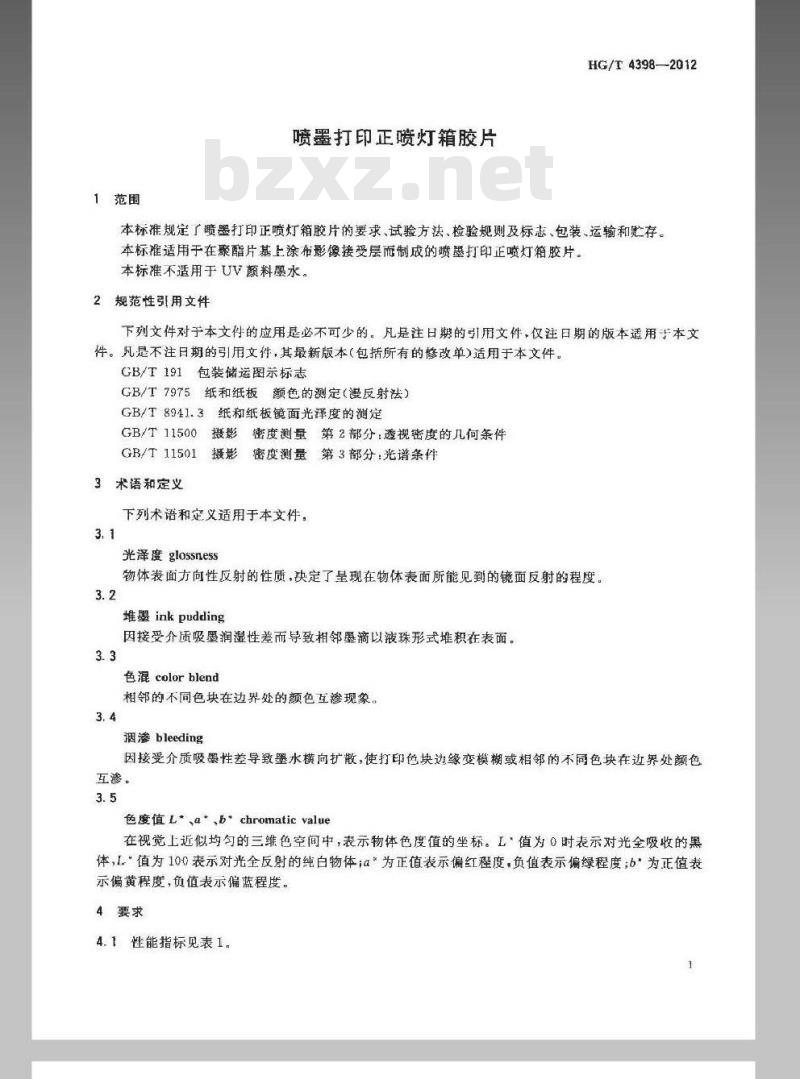

1范围
喷墨打印正喷灯箱胶片
HG/T4398--2012
本标准规定了喷墨打印正喷灯箱胶片的要求、试验方法、检验规则及标志、包装、运输和宽存。本标适用于在聚酯片基上涂布影像接受层而制成的喷墨打印正喷灯箱胶片。本标难不适用于UV颜料医水。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T7975纸和纸板颜色的测定（漫反射法）GB/T8941.3纸和纸板镜面光泽度的测定GB/T11500摄影密度测量第2部分：透视密度的几何条件GB/T11501摄影密度测量第3部分：光谱条件3术语和定义
下列术语和定义适用于本文件。3.1
光泽度glossness
物体表面方向性反射的性质，决定了呈现在物体表面所能见到的镜面反射的程度。3.2
堆墨inkpudding
因接受介质吸墨润湿性差而导致相邻墨滴以液珠形式堆积在表面。3.3
色混colorblend
相邻的不同色块在边界处的颜色互渗现象。3.4
烟渗bleeding
因接受介质吸景性差导致墨水横向扩散，使打印色块边缘变模糊或相邻的不同色块在近界处额色互渗。
色度值La*，bchromatic value
在视觉上近似均匀的三维色空间中，表示物体色度值的坐标。L值为0时表示对光全吸收的黑体，L值为100表示对光全反射的纯白物体；α*为正值表示偏红程度，负值表示偏绿程度；b，为正值表示偏黄程度，负值表示偏蓝程度。4要求

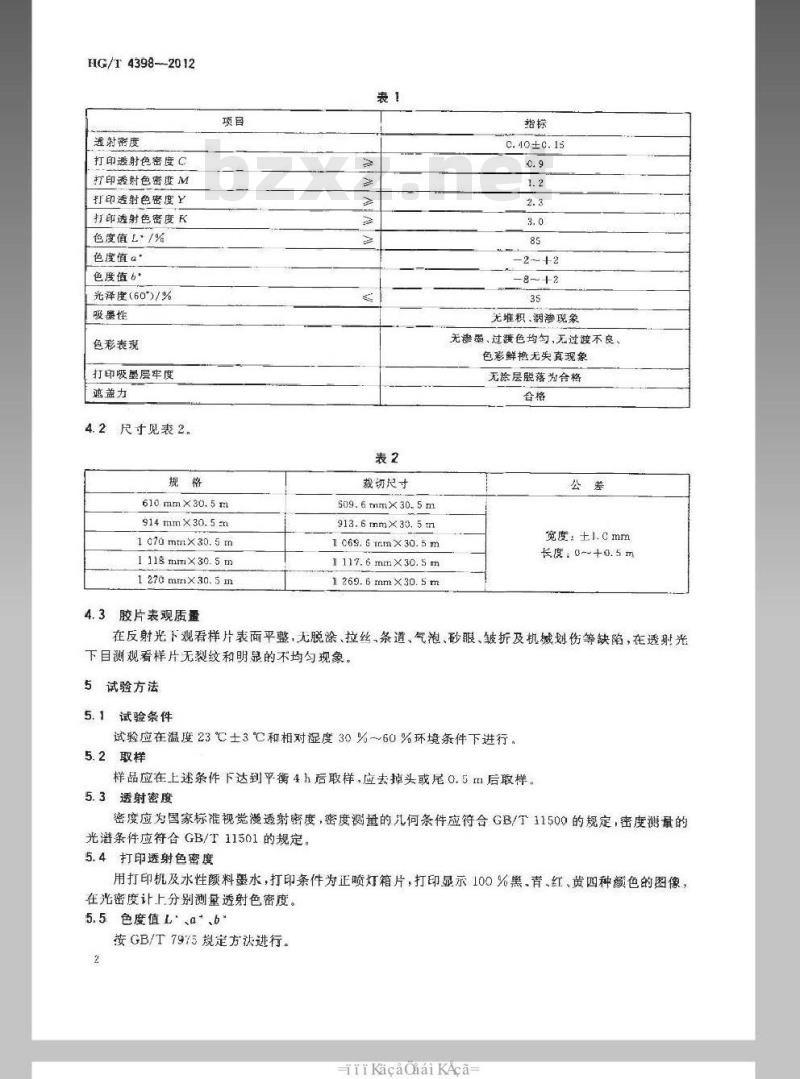

4.1性能指标见表1。
HG/T4398--2012
透射密度
打印透射色密度C
打印透射色密度M
打印透射色密度Y
打印透射色密度K
色度值L./%
色度值a'
色度值6
光泽度（60）/%
吸墨性
色彩表现
打印吸塑层牢度
遮盖力
4.2尺寸见表2。
610mmX30.5m
914mmX30.5m
1 070mtmX30.5m
1118mmX30.5m
1270mmX30.5m
4.3胶片表观质量
载切尺寸
509.6mm×30.5m
913.6mmX30.5m
1c69.6mm×30.5m
1117.6mmX30.5m
1269.6mmX30.5m
c.40±c.15
无堆积、润渗现象
无透墨，过溃色均匀，无过渡不良，色彩鲜无失真现象
无涂层脱落为合格
宽度：±1.Cmm
长度：0~+0.5m
在反射光下观看样片表面平整，无脱涂、拉丝、条道、气泡、砂眼、皱折及机械划伤等缺陷，在透射光下目测观看样片无裂纹和明显的不均匀现象。5试验方法
5.1试验条件
试验应在温度23℃士3℃和相对湿度30%~60%环境条件下进行。5.2取样
样品应在上述条件下达到平衡4h后取样，应去掉头或尾0.5m后取样5.3透射密度
密度应为国家标准视觉漫透射密度，密度测量的儿何条件应符合GB/T11500的规定，密度测量的光谱条件应符合GB/T11501的规定。5.4打印透射色密度
用打印机及水性颜料墨水，打印条件为正喷灯箱片，打印显示100%黑.青、红、黄四种颜色的图像，在光密度计上分别测量透射色密度。5.5色度值La、b
按GB/T7975规定方决进行。
-iikacaQiaiKAca

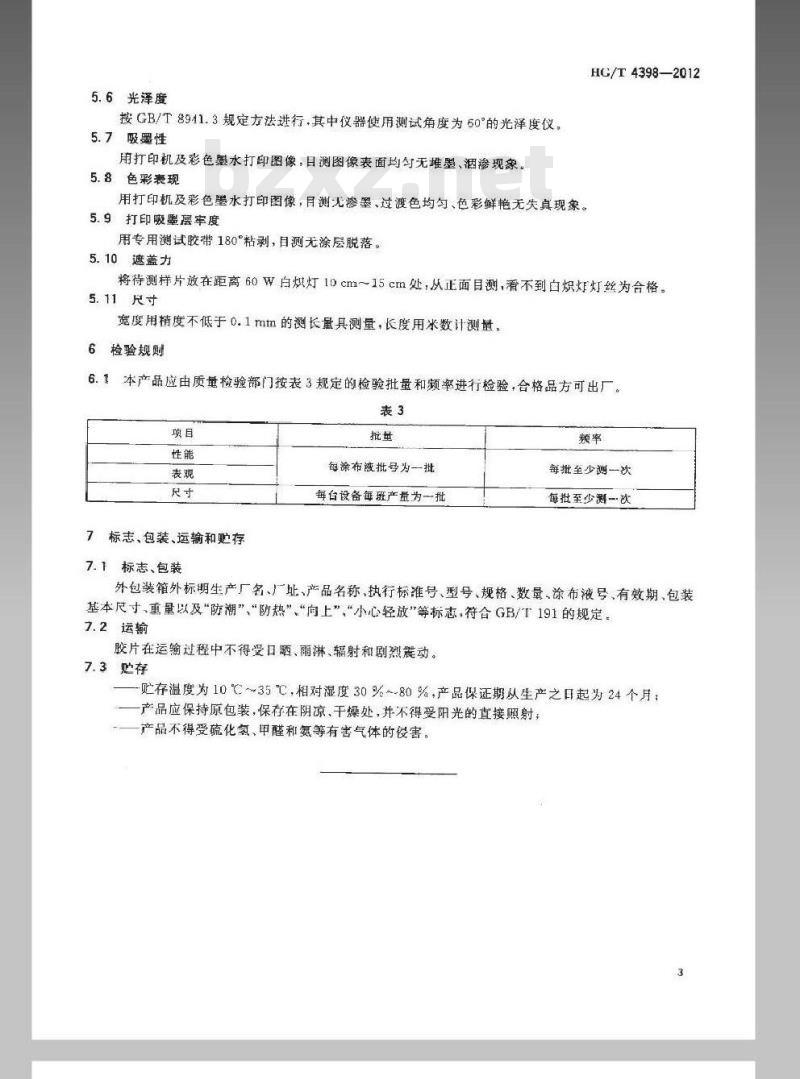

5.6光泽度
按GB/T8941.3规定方法进行，其中仪器使用测试角度为60°的光泽度仪。5.7吸器性
用打印机及彩色墨水打印图像，日测图像表面均匀无堆墨、洒修现象。5.8色彩表现
用打印机及彩色墨水打印图像，目测无渗墨、过渡色均匀、色彩鲜艳无失真现象。5.9打印吸墨套牢度
用专用测试胶带180\粘剥，目测无涂层脱落。5.10遮盖力
HG/T4398—2012
将待测样片放在距离60W白炽灯10cm～15cm处，从正面目测，看不到白炽灯灯丝为合格。5.11尺寸
宽度用精度不低于0.1mm的测长量具测量，长度用米数计测量，6检验规则
6.1本产品应由质量检验部门按表3规定的检验批量和频率进行检验，合格品方可出厂。表3
7标志、包装、运输和贮存
7.1标志、包装
每涂布液批号为一批
每台设备每班产量为一批
每批至少测一次
每批至少激次
外包装箱外标明生产厂名、厂址、产品名称、执行标准号、型号、规格、数量、涂布液号、有效期、包装基本尺寸，重量以及“防潮”“防热”“向上”“小心轻放”等标志，符合GB/T191的规定。7.2运输
胶片在运输过程中不得受口晒、雨淋、辐射和剧烈震动。7.3贮存
一存温度为10℃~35℃，相对湿度30%~-80%，产品保证期从生产之日起为24个月；一产品应保持原包装，保存在阴凉、干燥处，并不得受阳光的直接照射；产品不得受硫化氢，甲醛和氨等有害气体的害。中华人民共和国免费标准bzxz.net
