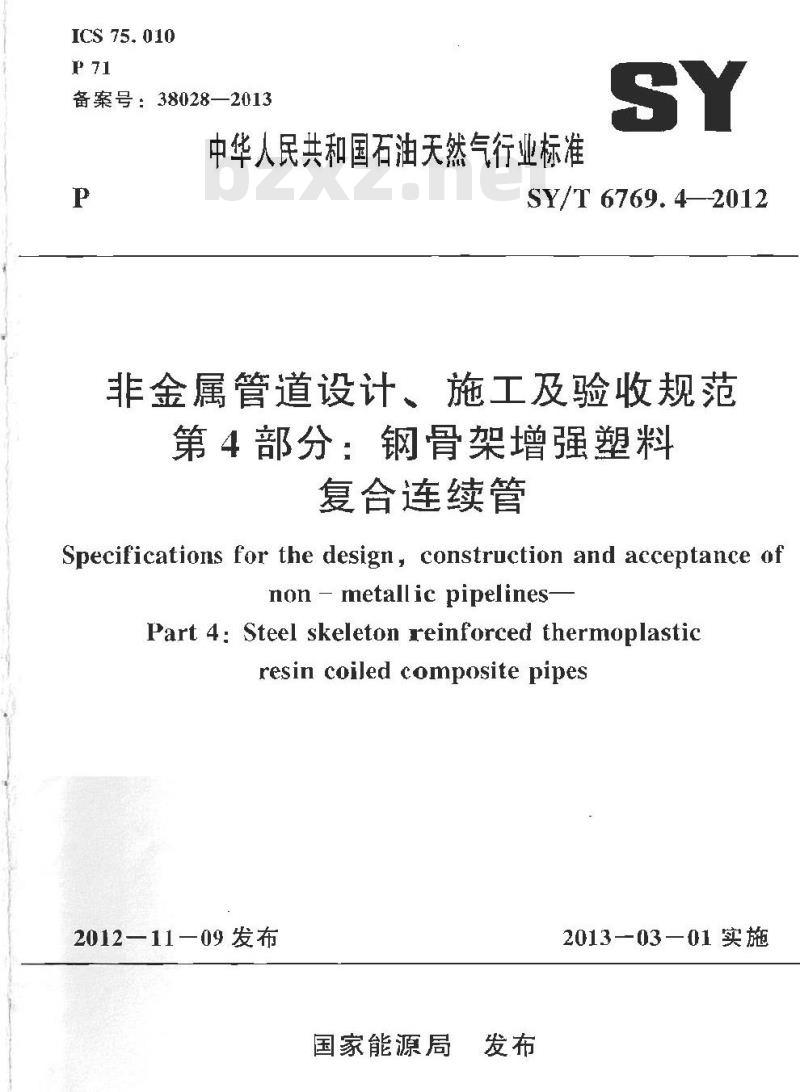

ICS 75. 010
备案号：38028—2013
中华人民共和国石油天然气行业标准P
SY/T 6769. 4--2012
非金属管道设计、施工及验收规范第4部分：钢骨架增强塑料
复合连续管
Specifications for the design, construction and acceptance ofnon-metallic pipelines
Part 4: Steel skeleton reinforced thermoplasticresincoiledcompositepipes
2012－11—09 发布
国家能源局
2013-03—01实施

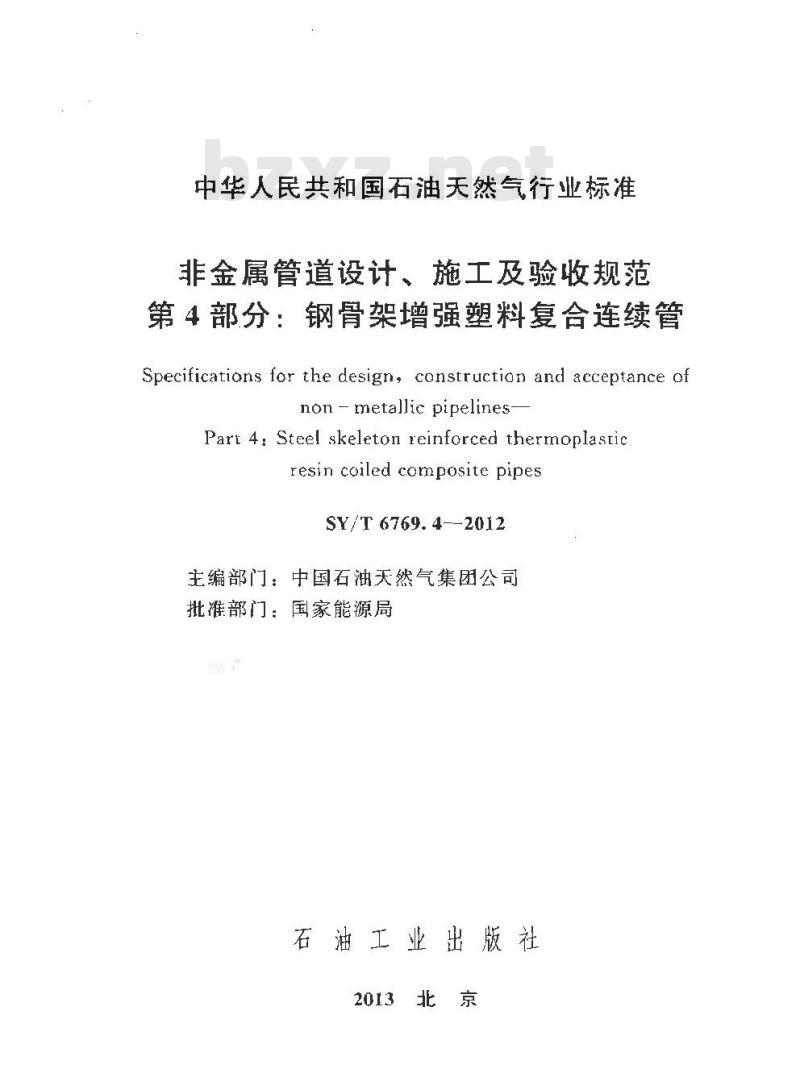

中华人民共和国石油天然气行业标准非金属管道设计、施工及验收规范第4部分：钢骨架增强塑料复合连续管Specifications for the design, construction and acceptance ofnon - metallic pipelines—
Part 4: Steel skeleton reinforced thermoplasticresin coiled composite pipesSY/T 6769. 4--2012
主编部门：中国石油天然气集团公司批准部门：国家能源局
石油工业出版社
2013北京

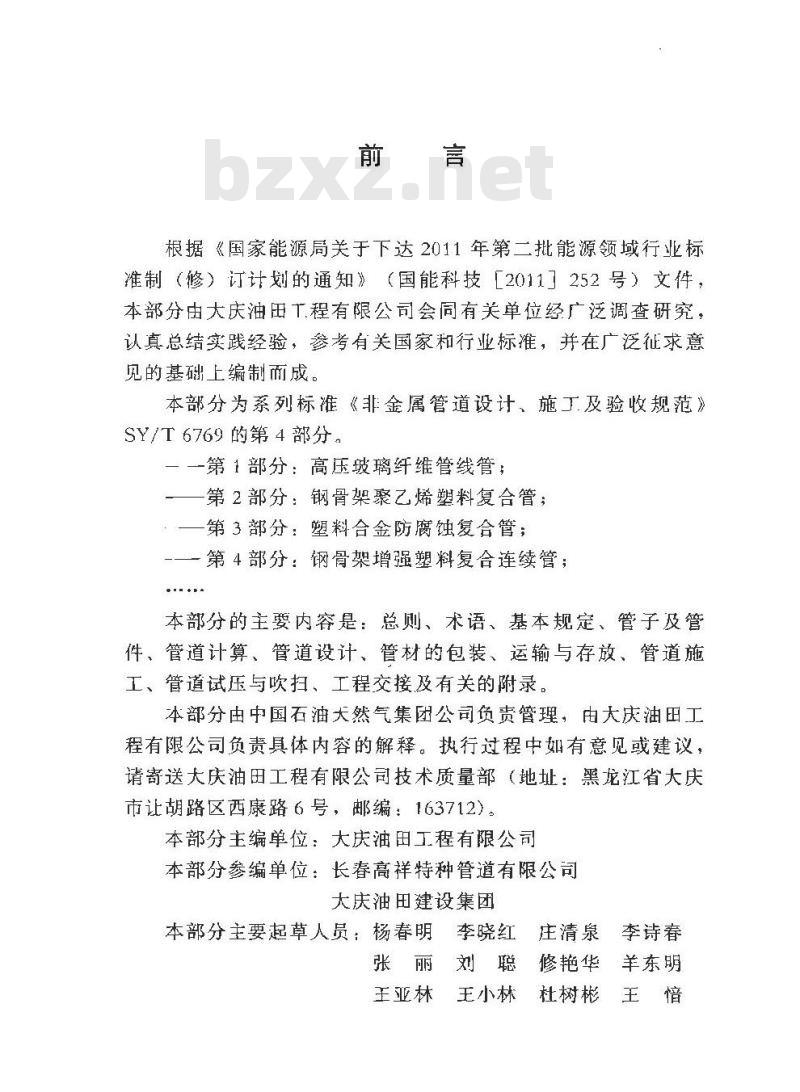

根据《国家能源局关于下达2011年第二批能源领域行业标准制（修）订计划的通知》（国能科技12011252号）文件，本部分由大庆油田程有限公司会同有关单位经广泛调查研究，认真总结实践经验，参考有关国家和行业标，并在广泛征求意见的基础上编制而成。
本部分为系列标准《金属管道设计、施工及验收规范》SY/T6769的第4部分，
一一第1部分：高压坡璃纤维管线管：一第2部分：钢骨架聚乙烯塑料复合管；：一一第3部分：塑料合金防腐蚀复合管；-一一第4部分：钢骨架增强塑料复合连续管；本部分的主要内容是：总则、术语、基本规定、管子及管件、管道计算、管道设计、管材的包装、运输与存放，管道施工、管道试压与吹扫、工程交接及有关的附录。本部分由中国石油大然气集团公司负责管理，由大庆油田工程有限公司负责具体内容的解释。执行过程中如有意见或建议，请寄送大庆油田工程有限公司技术质量部（地址：熏龙江省大庆市让胡路区西康路6号，邮编：163712）。本部分主编单位：大庆油由工程有限公司本部分参编单位：长春高祥特种管道有限公司大庆油田建设集团
本部分主要起草人员，杨春明李晓红庄清泉李诗春
张丽刘聪
修艳华羊东明
杜树彬王
王亚林王小林

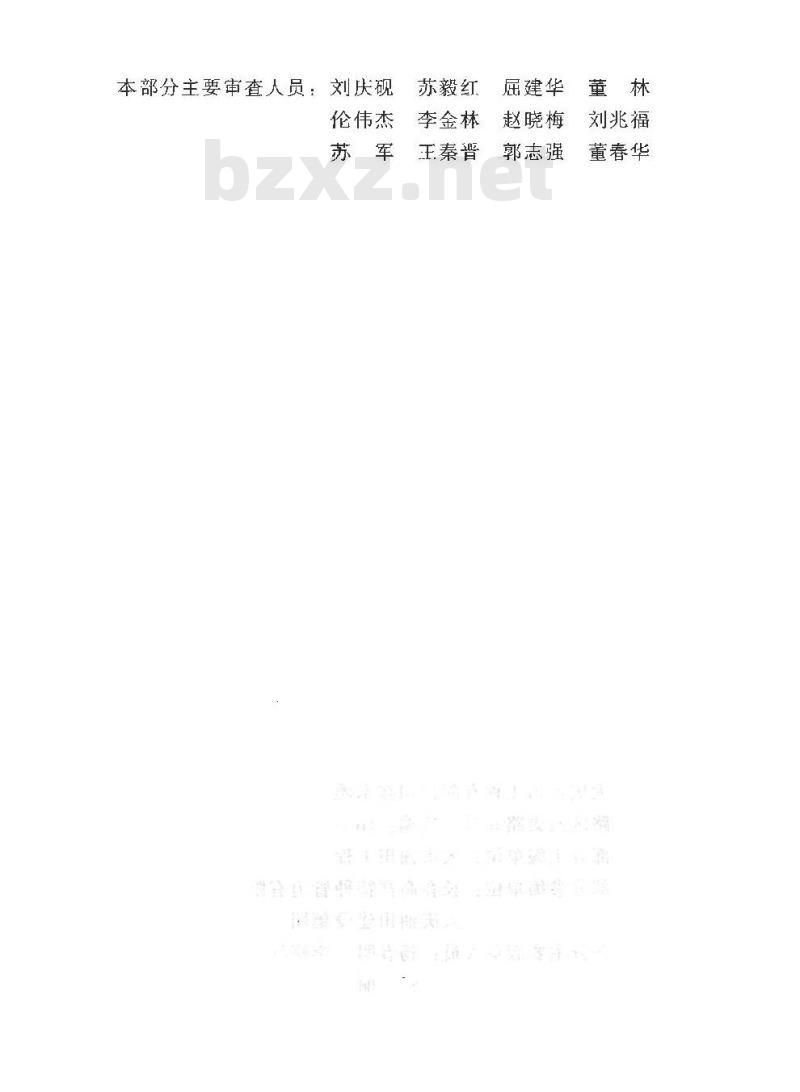

本部分主要审查人员：刘庆砚
苏毅红
屈建华
伦伟杰
李金林
赵晓梅
王秦普
郭志强
刘兆福
董春华

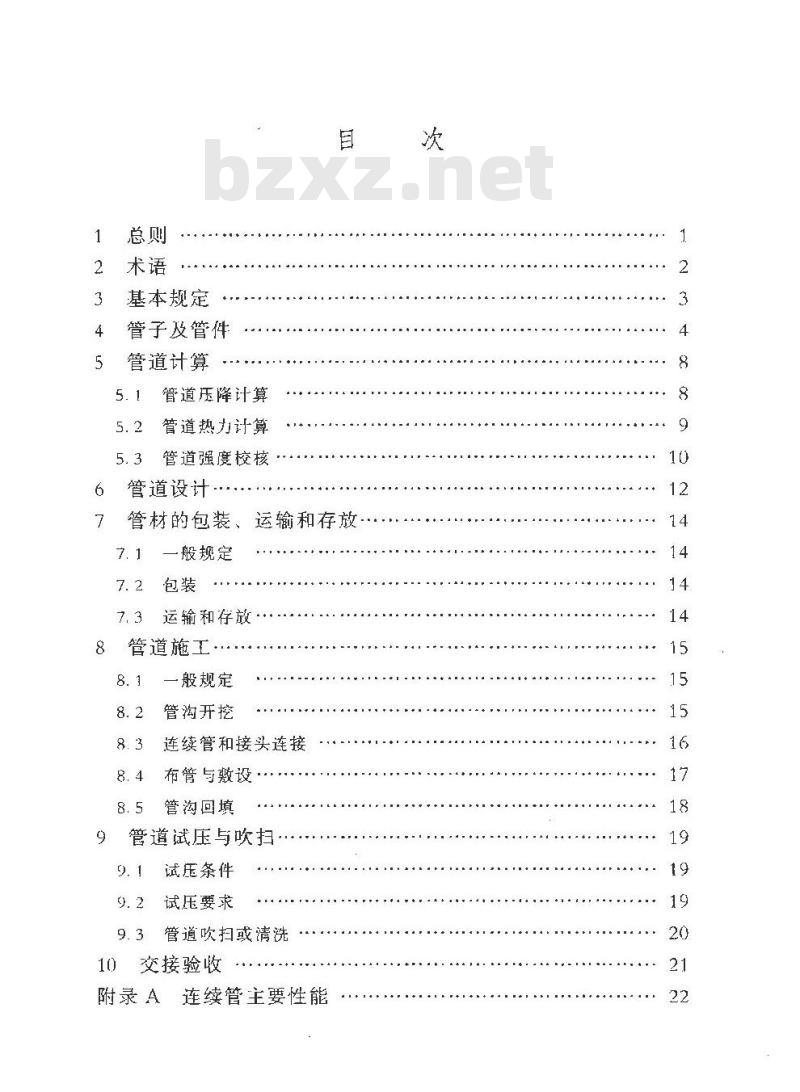

基本规定
管子及管件
管道计算
管道压降计算
管道热力计算
管道强度校核
管道设计：
管材的包装、运输和存放
一般规定
运输和存放
管道施工
般规定
管沟开挖
连续管和接头连接
布管与敷设
管沟回填
管道试压与吹扫·
试压条件
试压要求
管道吹扫或清洗
交接验收
附录A
连续管主要性能
附录B常用接头尺寸系列及接头结构标准用词说明
引用标准名录
附件非金属管道设计、施工及验收规范增强塑料复合连续管
条文说明
第4部分：钢骨架bzxz.net
General provisions
Basic reguirement
Pipe and fitting
Contents
Calclation of pipeline:
5. 1 Calculation of pipeline pressure drop5. 2 Calcularion of pipeline thermal5. 3 Verification of pilelinc strengthPipeline design
Package, trasportation and storagc of tubular goodsB.
General stipulation
7. 2 Package
7. 3 Trasportation and storageConstruction of pipeline
Gcneral stipulation
Pipe dich digging
Connection of continuous pipe and joint8. 4 Pipeline distribution and laying8. 5Pipe ditch backfilling
9 Pipeline pressure test and purge9. 1 Conditions for pressure test9. 2 Reguirements for pressurc test9. 3 Purge or clean for pipeline10 Final acceptance of conslructionAppcndix A Main performance of continuous pipe2
Appendix B Normal joint size series and joint structureExplanation of wording in this codeList of Standards Cited
Addition:Explanation of provisions24
1.0.1为保证石油工业用钢骨架增强塑料复合连续管（以下简称连续管）的设计、施工及验收质量，制定本部分。1.0.2本部分适用于采用国家现行标准《石油天然气T业用钢骨架增强热塑性树脂复合连续管及接头》SY/T6795一2010生产的连续管及管件的管道工程设计、施工及验收。1.0.3钢骨架增强塑料复合连续管除应符台非金属管道设计施工及验收规范外，尚应符舍国家现行有关标准的规定。2术语
2.0、1、钢骨架增强塑料复合连续管thermoplastic resin coiled composite pipessteel skeleton reinforced
以聚乙烯，交联聚乙烯为管道外护层和介质输送层，以钢丝连续编织或钢带连续缠绕的骨架层为增强层，经连续复合成型的管材。
2.0.2内胀接头
internal expanded end fitting通过金属管件在连续管内部径向膨胀实现与管体连接的接头。
2.0.3内胀外扣接头
external contracted endfitting通过金属管件在连续管内部径向膨胀和外部径向压缩同时作用实现与管体连接的接头。
2.0.4外观检验
visualinspection
通过目测等方法检查材料和产品的可见缺陷。3基本规定
3.0.1连续管的选用应根据输送介质的特性，工艺参数、运行维护要求和敷设条件等因素，经技术经济比选确定。3.0.2连续管的管道下程设计、施工及验收，应符合现行国家和地方有关安全、劳动保护，环境保护和文物保护等方而的规定。
3.0.3管道及其附属构筑物、穿跨越和沟壁支撑以及在特殊地区的设计、施工及验收，应符合现行国家或行业的有关标准和规范的规定。
3.0.4连续管适用条件应符合下列要求：1适用于油田新建，扩建和改建工程中的站外埋地管道。2适用的介质类型：集油、掺水（热洗）、注水、注聚合物管道；输送介质为原油（含油、气，水）、清水、含油污水和聚合物自的液。
3适用的长期工作温度：介质传输层为聚乙烯，不应高于60℃介质传输层为交联聚乙烯，不应高于80℃。4适用的工作压力：集油，掺水（热洗）管道不宜大于10.0MPa，注水、注聚合物管道不宜大于25MPa。5不适用于人口密集区和井场等作业繁的区域。3.0.5连续管的主要性能参数应符合附录A的规定。4管子及管件
常用连续管管材公称尺寸（内径）、壁厚、压力及偏差可4.0.1
按表4.0.1规定执行，特殊要求可根据供需双方协商确定。表4.0.1
连续管管材公称尺寸（内径）、壁厚、压力及偏差公称压力PN
公称尺于
（内径）
9. thtn. 5
11. o.f .h
13. 5# n.x
壁厚e及极限偏差（mm）
12. 5..\.
12. [0- 0.
17. 0.t -.a
注：表中壁厚为连续管生产后的原始壁厚。4. 0.2
接头可分为内胀接头和内胀外扣接头，接头材质可选用优质碳素结构钢或不锈钢，常用接头尺寸系列及接头结构宣符合附录B的要求，特殊要求根据供需双方协商确定。4. 0.3连续管长度宜符合表4.0.3-1表4.0.3一2的要求。
