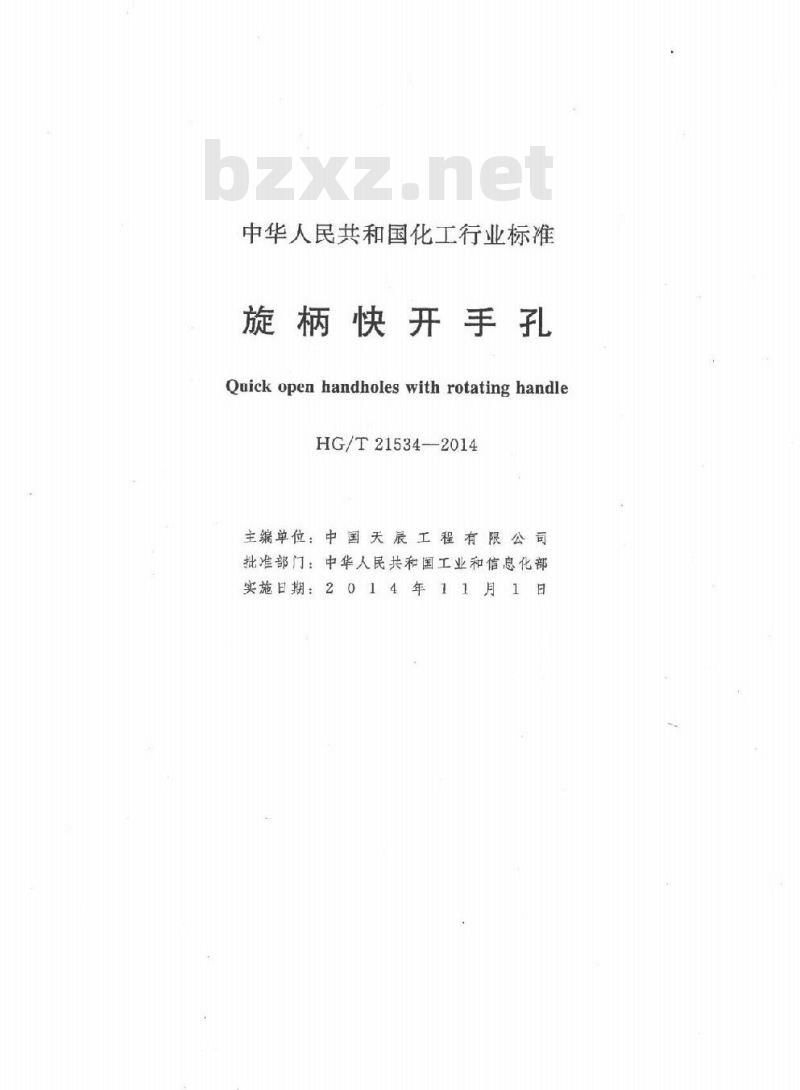

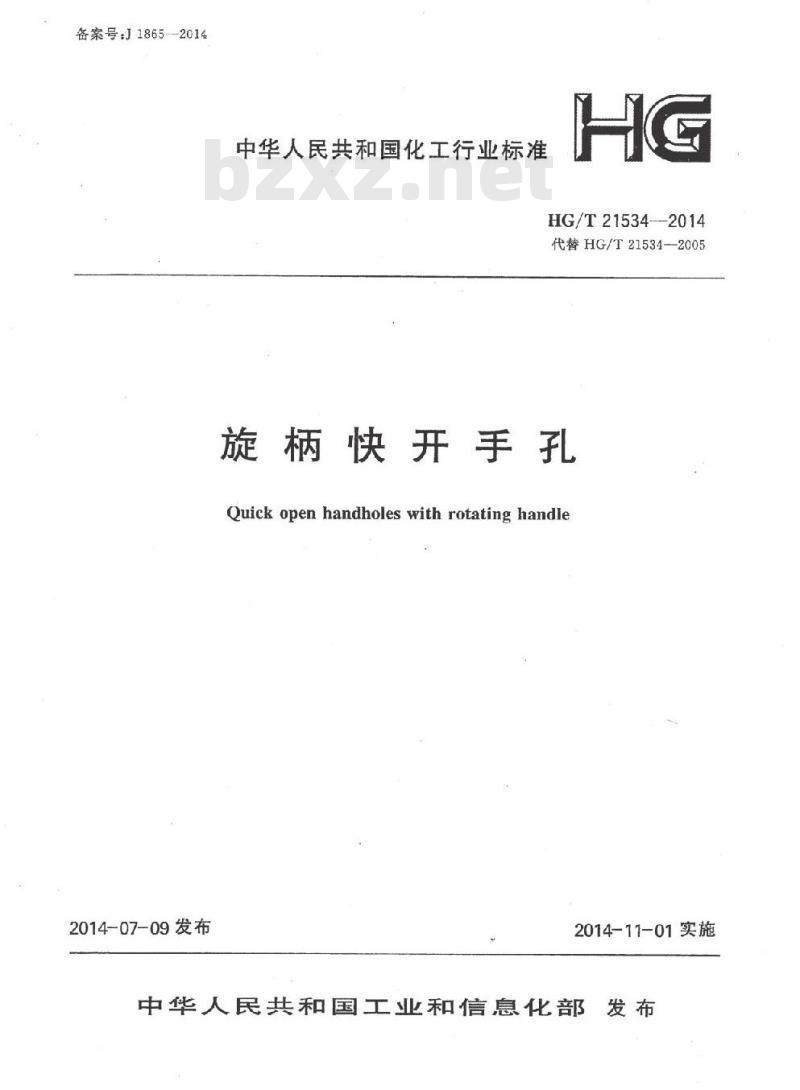

【行业标准】 旋柄快开手孔

备案号：J1865--2014
2014-07-09发布
中华人民共和国化工行业标准
HG/T21534-2014
代替HG/T21534—2005
旋柄快开手孔
Quick open handholes with rotating handle2014-11-01实施
中华人民共和国工业和信息化部发布中华人民共和国化工行业标准
旋柄快开手孔
Quick open handholes with rotating handleHG/T21534——2014
主编单位：中国天展工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年11月1日
HG/T21534—2014

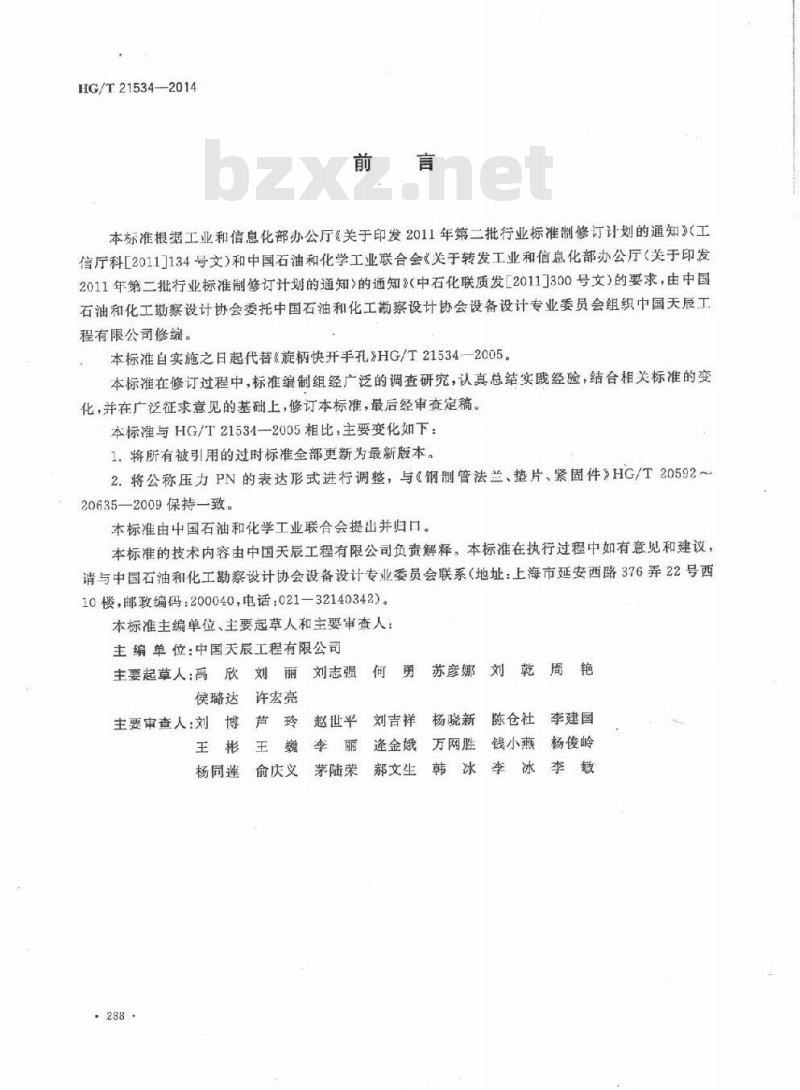

本标准根据工业和信息化部办公厅关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[20117134号文）和中国石油和化学工业联合会《关于转发工业和信息化部办公厅关于印发2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[2011]300号文）的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国天辰工程有限公司修编。
本标准自实施之日起代替《旋柄快开手孔》HG/T21534—2005。本标准在修订过程中，标准综制组经广泛的调查研究，认真总结实践经验，结合相关标准的变化，并在广泛征求意见的基础上，修订本标准，最后经审套定稿。本标准与HG/T21534-—2005相比，主要变化如下：1.将所有被引用的过时标准全部更新为最新版本。2.将公称压力PN的表达形式进行调整，与《钢制管法兰、垫片、紧固件》HG/T20592~～20635—2009保持—致。
本标准由中国石油和化学工业联合会提出并归口。本标准的技术内容由中国天辰工程有限公司负责解释。本标准在执行过程中如有意见和建议，请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021一32140342）。本标准主编单位、主要起草人和主要审查人：主编单位：中国天辰工程有限公司苏彦娜刘乾周艳
主要起草人：高欣刘丽刘志强何勇侯璐达许宏亮
主要审查人：刘博芦玲
王彬王
赵世平
茅陆荣
杨同莲俞庆义
刘吉祥
杨晓新
逢金娥
万网胜
郝文生
陈仓社
李建国
杨俊岭
钱小燕
冰李敏

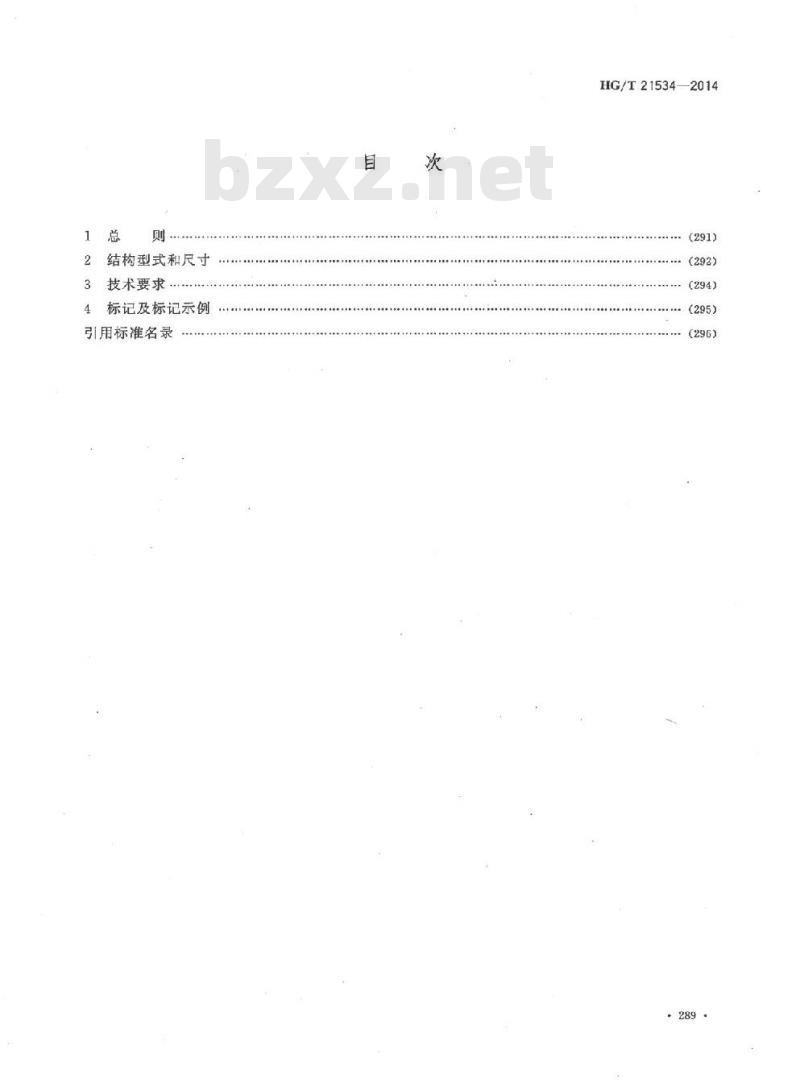

结构型式和尺寸
技术要求
标记及标记示例
引用标准名录
HG/T21534—2014
（292)
（295)
HG/T21534—2014
General provisions
Typeand size
3 Technical requirements
4Markandexamples
Normativestandards
Contents
（296)
1总则bzxz.net
HG/T21534—2014
1.0.1为了规范旋柄快开手孔的设计，减少重复设计工作，保证产品质量，提高综合效益，制定本标准。
1.0.2本标准适用于化工、石油化工装置以及其他类似装置中公称压力为PN2.5的钢制旋柄快开手孔。
旋柄快开手孔的设计除应符合本标准外，尚应符合国家现行有关标准的规定。291
HG/T21534-2014
2结构型式和尺寸
2.0.1旋柄快开手孔的结构型式应符合图2.0.1的规定12
（横梁长）L
1-简体；2—销；3-螺母；4-柱；5一垫片16一盖挡板；7—盖；8-横梁；9垫圈；10半环：11螺栓；12丝杆；13—手：14一垫圈：15一螺母；16-耳板；17—轴柱;18销轴B：19销：20一垫圈图2.0.1旋柄快开手孔的结构型式292
2.0.2图2.0.1中各件号的材料选用应符合表2.0.2的规定。表2.0.2旋柄快开手孔材料明细表件号
标摊编号
GB/T91
GB/T6178
GB/T 97.1
GB/T5781
GB/T41
GB/T882
GB/T91
垫片=3
盖挡板
销轴B
HG/T21534-2014
20m锻件）
石棉橡胶板
耐油石棉橡胶板
351（锻件）
35（锻件）
表中件导1仅表示了筒体部件中筒节和支耳的材料，筒体部件中的焊环材料为Q235B，注
垫片材料充许改变，采用其他软垫片，但应在容器装配图中注明。2
旋柄快开手孔的型式尺寸应符合表2.0.3的规定2.0.3
密封面
棒槽面
(TG型）
公称压力
公称直径
旋柄快开手礼的型式尺寸
Tr24×5
Tr32×6
总质量
注：手孔高度H，系根据容器的直径不小于手孔公弥直径的两倍面定；如有特殊要求，允许改变，但需注明改变后的H尺寸，并修正手孔总质量，
HG/T21534—2014
3技术要求
3.0.1旋柄快开手孔的材料、制造、检验和验收及选用应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T21514的规定。3.0.2旋柄快开手孔在工作温度下的最高允许工作压力应符合表3.0.2的规定。表3.0.2旋柄快开手孔在工作温度下的最高允许工作压力工作温度(℃)
公称压力
最高充许工作压力（bar)
注：中间温度的最高充许工作压力，可按本表的压力值用内指法确定。294
标记及标记示例
HG/T21534--2014
4.0.1旋柄快开手孔的标记应符合现行行业标准钢人孔和手孔的类型与技术条件》HG/T21514中第4.0.1条的规定。
4.0.2旋柄快开手孔的标记符号应符合下列要求：1示例1：
公称压力PN2.5、公称直径DN150、H,=110、采用石棉橡胶板垫片的旋柄快开手孔标记符号应为：
手孔（A-XB350）150—2.5HG/T215342示例2：
当H，=180（非标准尺寸)时，示例1的手孔标记符号为：手孔（A－XB350）
150-2.5H-180
HG/T21534
HG/T21534—2014
《六角螺母C级》GB/T41
《开口销》GB/T91
《大垫圈C级》GB/T96.2
《平垫圈A级》GB/T97.1
《销轴》GB/T882
引用标准名录
《六角头螺栓全螺纹C级》GB/T5781《I型六角开槽螺母A和B级》HG/T6178《钢制人孔和手孔的类型与技术条件》HG/T21514296:
