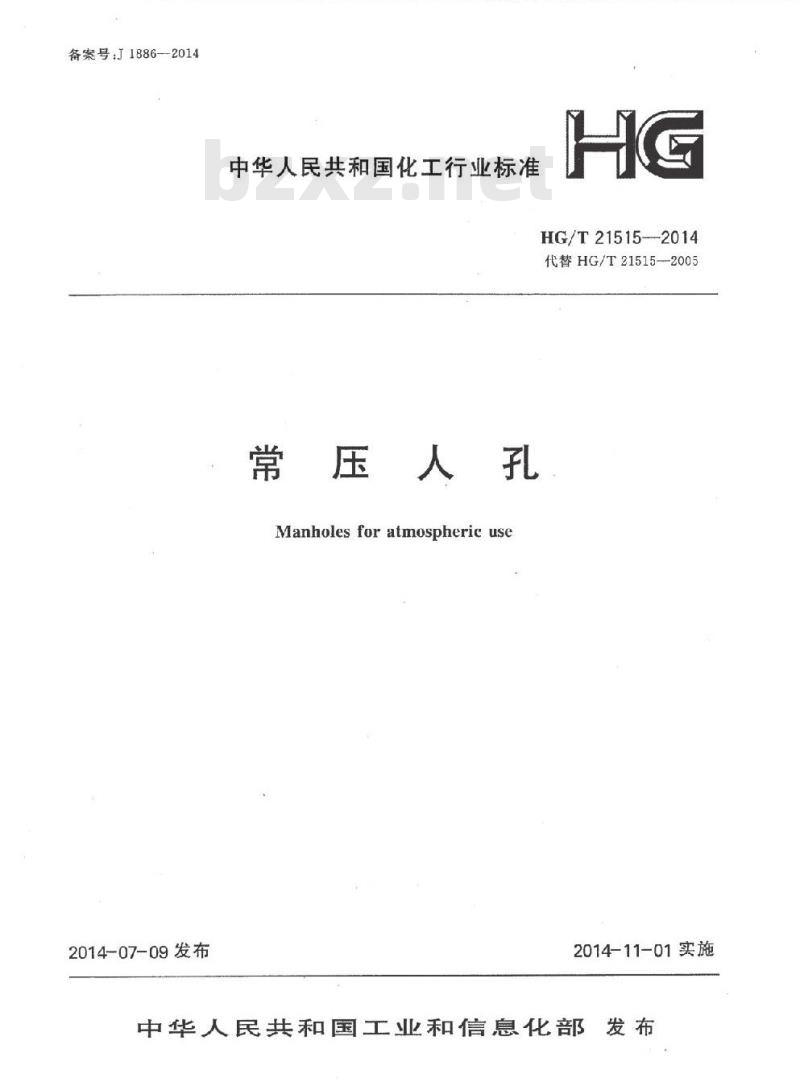

中华人民共和国化工行业标准
HG/T21515—-2014
代替HG/T21515—2005
常压人孔
Manholesforatmosphericuse
2014-11-01实施
中华人民共和国工业和信息化部发布中华人民共和国化工行业标准

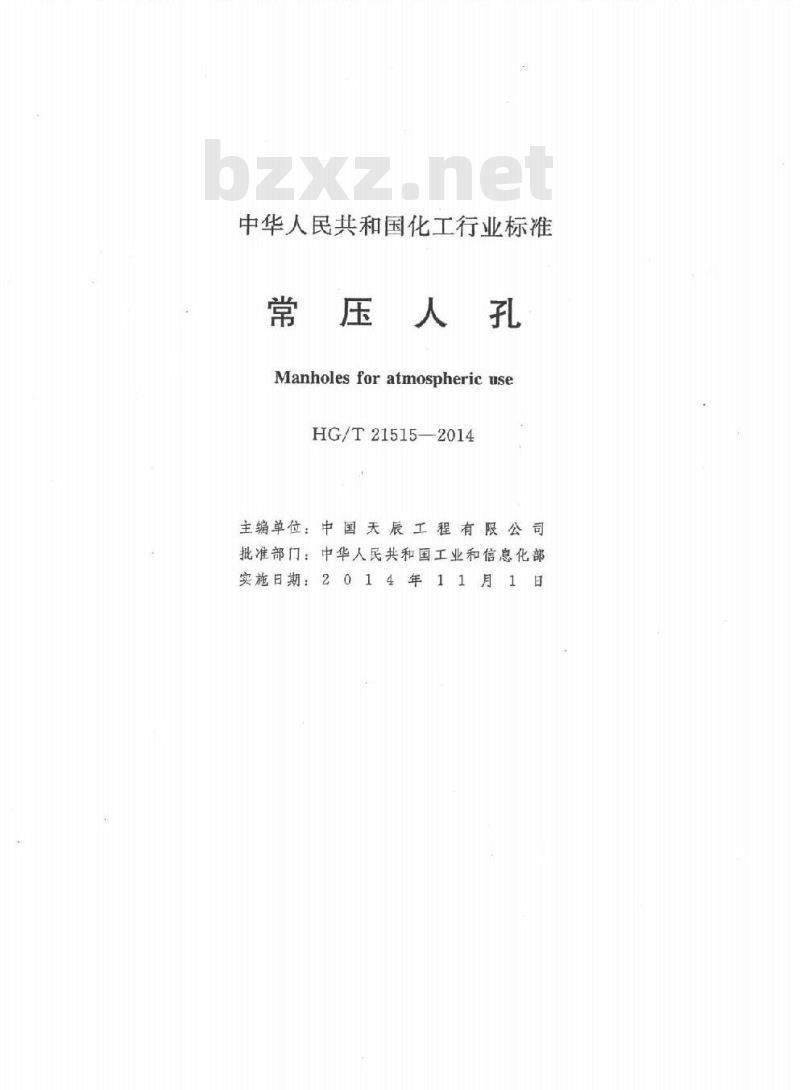

常压人孔
Manholes for atmospheric useHG/T21515—2014
主编单位：中国天辰工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年11月1日
HG/T21515—2014

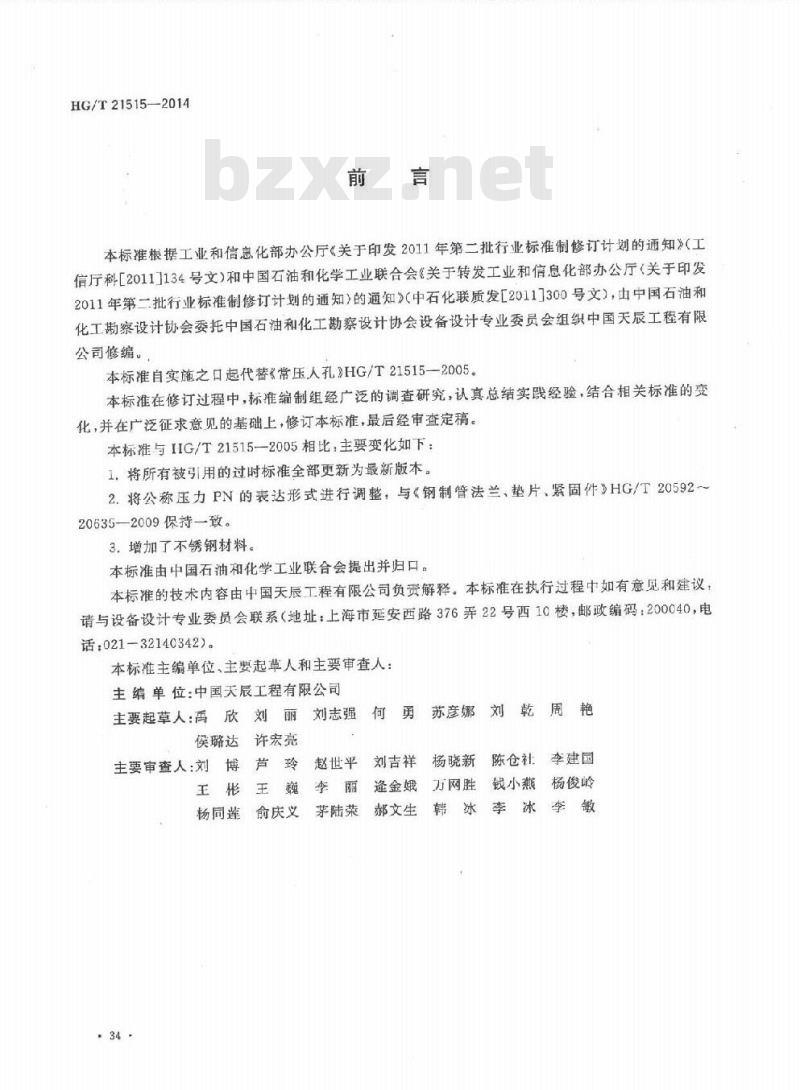

本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[20111134号文）和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[20117300号文），由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国天辰工程有限公司修编。
本标准自实施之口起代替《常压人孔》HG/T21515—2005。本标准在修订过程中，标准编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变化，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。本标准与IIG/T21515—2005相比，主要变化如下：1.将所有被引用的过时标准全部更新为最新版本。2.将公称压力PN的表达形式进行调整，与《钢制管法兰，垫片、紧固件》HG/T20592~20635-2009保持一致。
3.增加了不锈钢材料。
本标准由中国石油和化学工业联合会提出并归口。本标准的技术内容由中国天辰工程有限公司负责解释。本标准在执行过程中如有意见和建议，请与设备设计专业委员会联系（地址：上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021—32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国天辰工程有限公司主要起草人：禹欣刘丽刘志强何勇苏彦娜刘乾周艳侯璐达许宏亮
羊杨晓新陈仓社李建国
主要审查人：刘博芦玲赵世平
刘吉祥
王彬王巍李丽
逢金娥
茅陆莱
杨同莲俞庆义
郝文生
万网胜
杨俊岭
钱小燕
韩冰李冰李敏
2结构型式和尺寸
3技术要求
标记及标记示例.
引用标准名录
HG/T21515-2014
HG/T21515—2014
1 General provisians
2 Type and size ...
3 Technical requirements
4Markandexamples
Normative standards

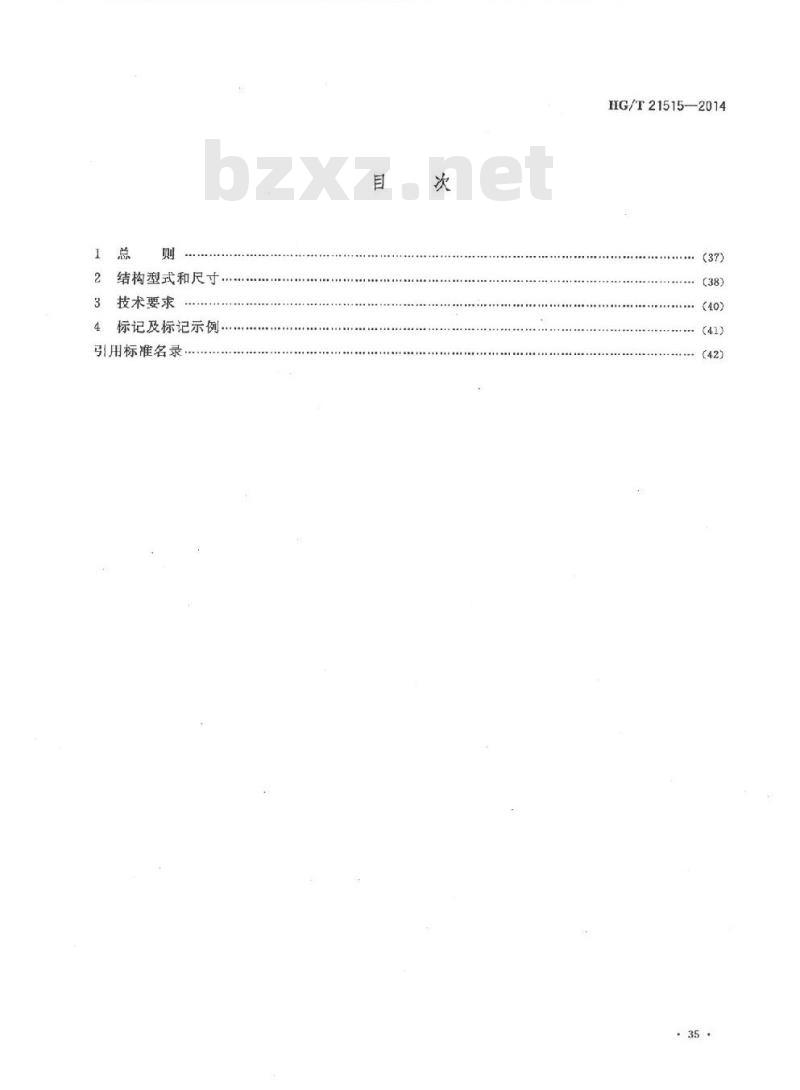

Contents
HG/T21515—-2014
1.0.1为了规范常压人孔的设计，减少重复设计工作，保证产品质量，提高综合效益，制定本标准。1.0.2本标准适用于化工，石油化工装置以及其他类似装置中最高允许工作压力小于0.7bar，工作温度为0℃~-150℃的钢制常压人孔设计。1.0.3
常压人孔的设计除应符合本标准外，尚应符合国家现行有关标准的规定。37
HG/T21515-—2014
结构型式和尺寸
2.0.1常压人孔的结构型式应符合图2.0.1的规定。dxs
1-简节12一法兰3垫片：4—盖；5—螺栓；6—螺母：7把手图2.0.1常压人孔的结构型式
2.0.2图2.0.1中各件号的材料选用应符合表2.0.2的规定。表2.0.2常压人孔材料明细表免费标准bzxz.net
标准编号
GB/T5783
GB/T6170
垫片8=3
见尺寸表
见尺寸表
注：垫片材料允许改变。采用其他款垫片时应在容器装配图中注明。2.0.3常压人孔的型式尺寸应符合表2.0.3的规定。表2.0.3
密封面
全平面
（FF型）
注：1
公称直径
426×6
480×6
530×6
630×6
常压人孔的型式尺寸
HG/T21515-—2014
Q235B或不锈钢
Q235B或不锈钩
石棉橡胶板，耐油石棉橡胶板
Q235B或不锈钢
Q235B或不锈钢
螺栓螺母
直径×长度
M16X50
M16X50
M16X50
M16X55
人孔高度H系根据容器的直径不小于人孔公称直径的两倍而定；如有特殊婴求，充许改变，但需注明改变后的H尺寸，并修正人孔总质量。
2不钢人孔的筒节厚度允许改变（可降至4mm），但需注明改交后的s值，并修正人孔总质量。3表中带括号的公称直径不宜采用。39
HG/T21515--2014
技术要求
3.0.1常压人孔的材料、制造、检验和验收及选用应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T21514的规定。
3.0.2常压人孔在工作温度为0℃～150℃下的最高允许工作压力应小于0.7bar。40
标记及标记示例
HG/T21515—2014
4.0.1常压人孔的标记应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T21514第4.0.1条的规定。
4.0.2常压人孔的标记符号应符合下列要求1示例1：
公称直径DN450、H，=160、I类材料、采用石棉橡胶板垫片的常压人孔标记符号应为：人孔Ib（A-XB350)
2示例2：
450HG/T21515
当H=190（非标准尺寸）时，示例1的人孔标记符号应为：人孔Ib（A—XB350)
3示例3：
H,=190HG/T21515
当示例1改为类材料，筒节厚度为5mm时，其人孔标记符号应为：人孔Vlb（A-XB350)
$-5HG/T21515
HG/T21515—2014
引用标准名录
《六角头螺栓全螺纹》GB/T5783《I型六角螺母》GB/T6170
《钢制管法兰用紧固件（PN系列》HG/T20613—2009《钢制人孔和手孔的类型与技术条件》HG/T2151442
