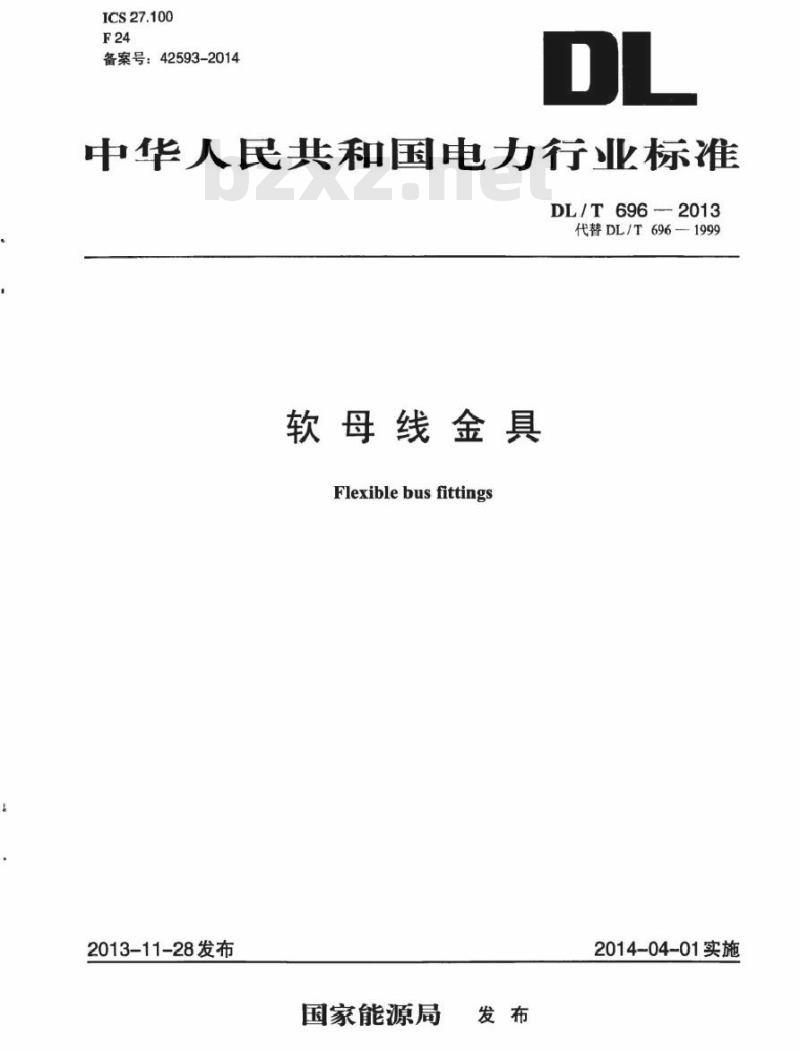

【行业标准】 软母线金具

ICS27.100
备案号：42593-2014
中华人民共和国电力行业标准
DL/T696-2013
代替DL/T696—1999
软母线金具
Flexiblebus fittings
2013-11-28发布
国家能源局
2014-04-01实施

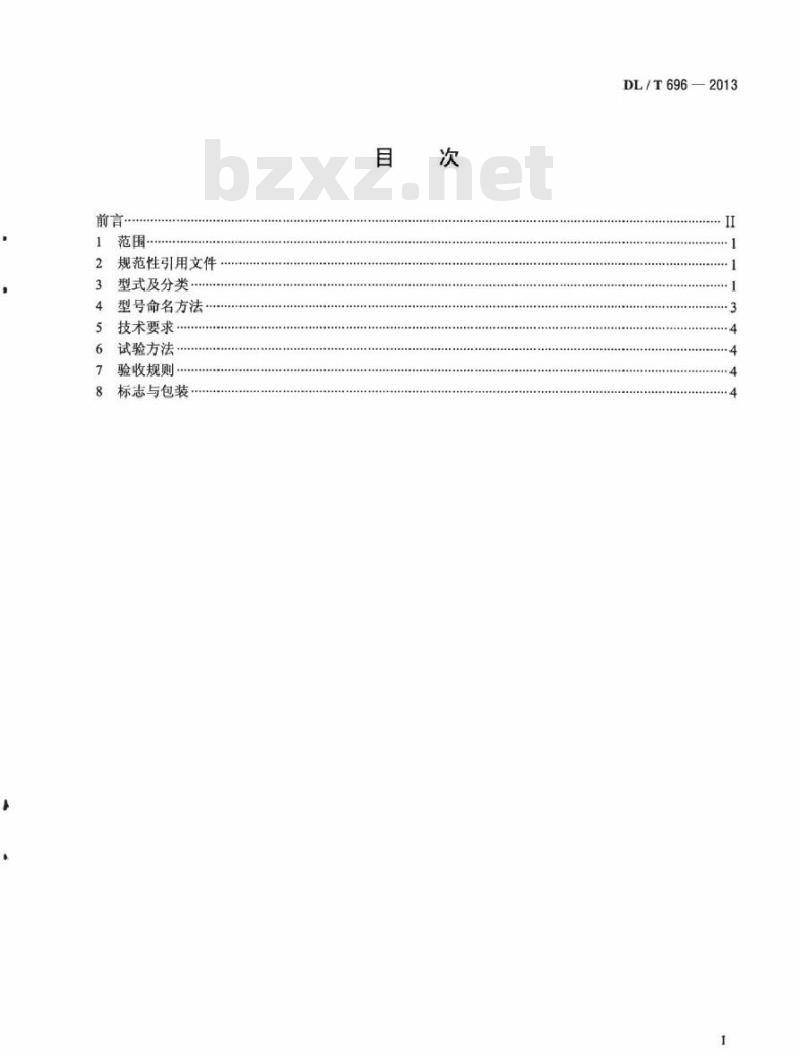

前言：
规范性引用文件
型式及分类
型号命名方法
技术要求
试验方法
验收规则
标志与包装
DL/T696—2013
DL/T696—2013

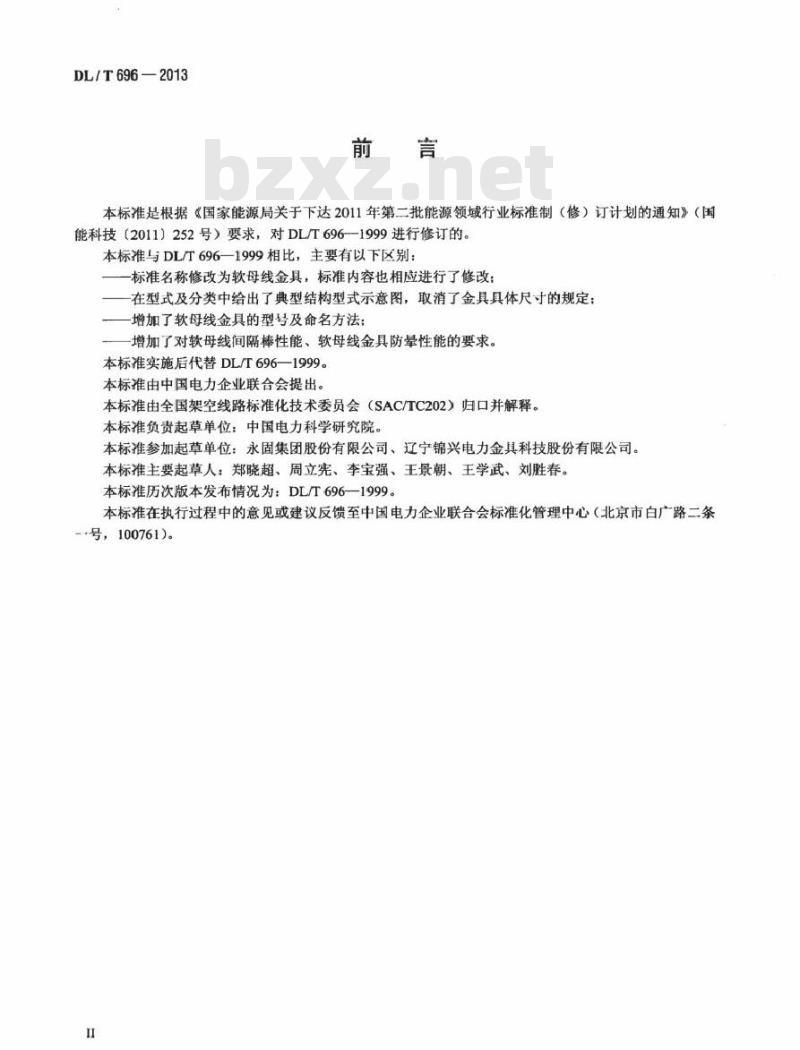

本标准是根据《国家能源局关于下达2011年第二批能源领域行业标准制（修）订计划的通知》（国能科技（2011）252号）要求，对DL/T696--1999进行修订的。本标准与DL696—1999相比，主要有以下区别：一标准名称修改为软母线金具，标准内容也相应进行了修改；在型式及分类中给出了典型结构型式示意图，取消了金具具体尺寸的规定；-增加了软母线金具的型号及命名方法：增加了对软母线间隔棒性能、软母线金具防晕性能的要求。本标准实施后代替DL/T696—1999。本标准由中国电力企业联合会提出。本标准由全国架空线路标准化技术委员会（SAC/TC202）归口并解释。本标准负责起草单位：中国电力科学研究院。本标准参加起草单位：永固集团股份有限公司、辽宁锦兴电力金具科技股份有限公司。本标准主要起草人：郑晓超、周立宪、李宝强、王景朝、王学武、刘胜春。本标准历次版本发布情况为：DL/T696—1999。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。

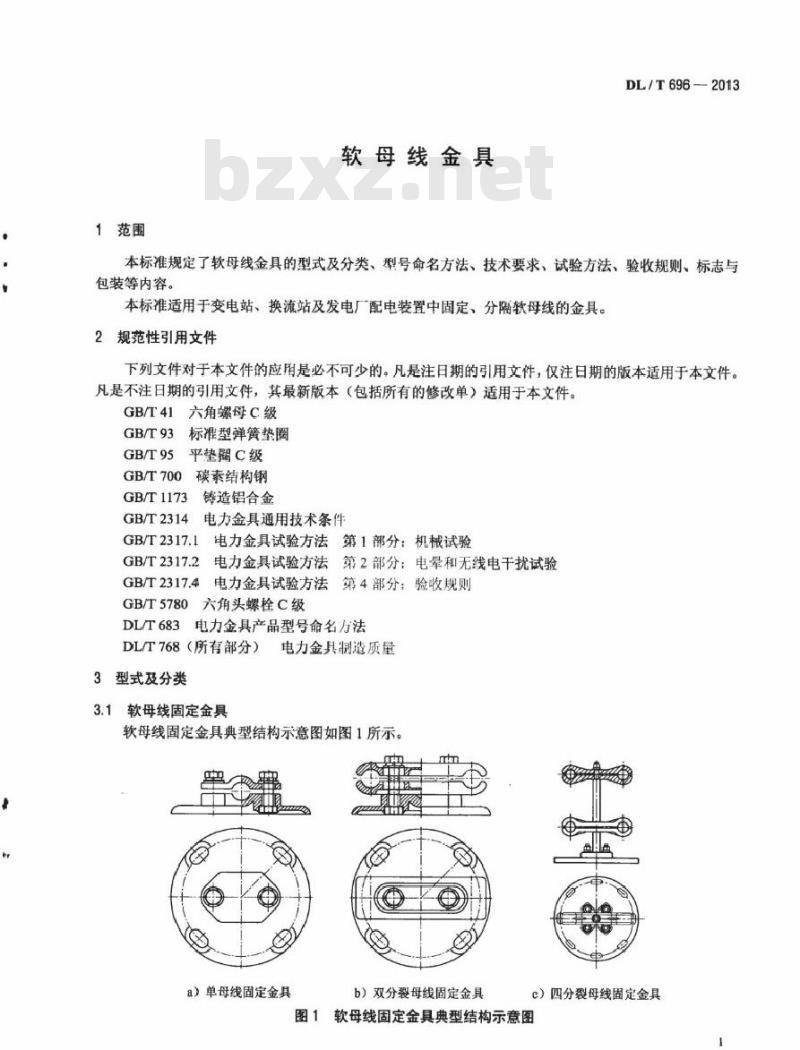

1范围
软母线金具
DL/T696-2013
本标准规定了软母线金具的型式及分类、型号命名方法、技术要求、试验方法、验收规则、标志与包装等内容。
本标准适用于变电站、换流站及发电厂配电装置中固定、分隔软母线的金具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T41
六角螺母C级
GB/T93
GB/T95
GB/T700
标准型弹簧垫圈
平垫圈C级
碳素结构钢
GB/T1173
GB/T2314
GB/T2317.1
铸造铝合金
电力金具通用技术条件
电力金具试验方法第1部分：机械试验GB/T2317.2
GB/T2317.4
GB/T5780
电力金具试验方法第2部分：电晕和无线电千扰试验电力金具试验方法第4部分：验收规则六角头螺栓C级
DL/T683电力金具产品型号命名方法DL/T768（所有部分）
电力金具制造质量
3型式及分类
软母线固定金具
软母线固定金具典型结构示意图如图1所示。a）单母线固定金具
b）双分裂母线固定金具
c）四分裂母线固定金具
图1软母线固定金具典型结构示意图DL/T696-—2013

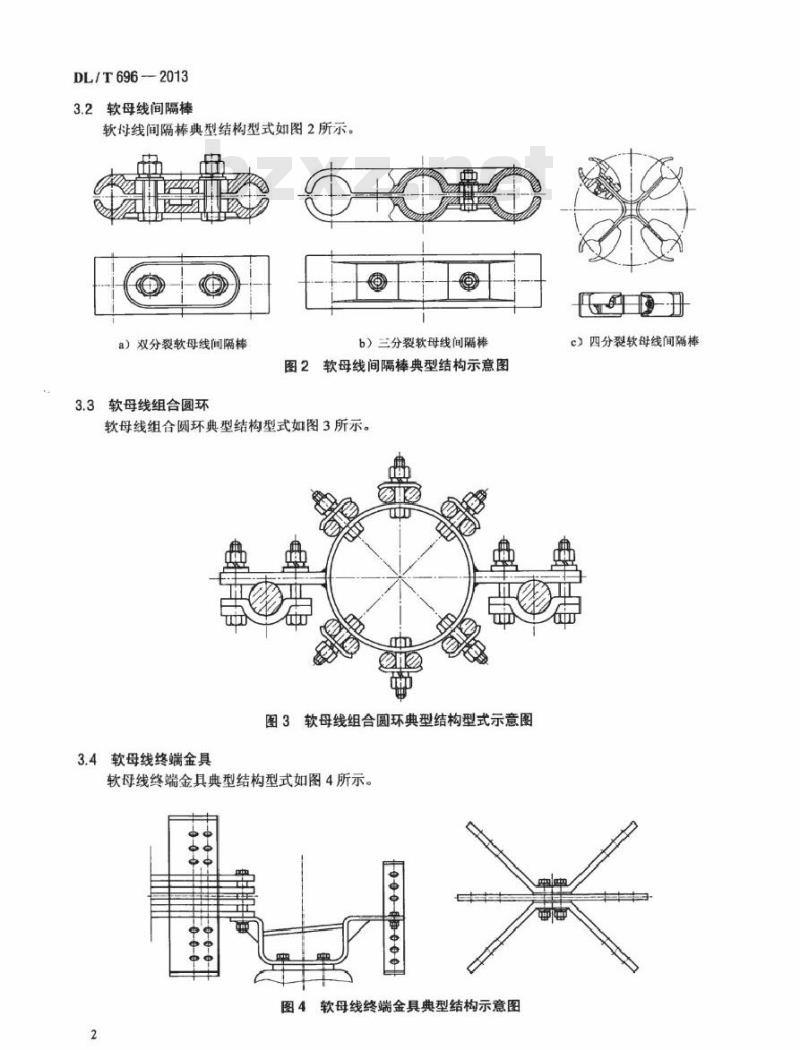

3.2软母线间隔棒
软母线间隔棒典型结构型式如图2所示。a）双分裂软母线间隔棒
b）三分裂软母线间隔椿
图2软母线间隔棒典型结构示意图3.3软母线组合圆环
软母线组合圆环典型结构型式如图3所示。图3软母线组合圆环典型结构型式示意图3.4软母线终端金具
软母线终端金具典型结构型式如图4所示。1888bzxz.net
99005660
图4软母线终端金具典型结构示意图c）四分裂软母线间隔棒
型号命名方法
4.1软母线金具的型号命名方法应按DL/T683的规定执行。4.2型号标记。
4.2.1软母线固定金具。
软母线固定金具的型号标记为：MRG ×-X/X-×
其中：
一软母线根数，用阿拉伯数字表示；缺省表示单根软母线：2软母线的外径，用导线直径的组合号表示：3—软母线的分裂间距，mm；
4—支柱绝缘子盘径参数，mm。
软母线间隔棒。
软母线间隔棒的型号标记为：
MRJX-X/X
其中：
1一一分裂数，用阿拉伯数字表示，缺省表示双分裂；2——软母线的外径，用导线直径的组合号表示：3分裂间距，mm。
4.2.3软母线组合圆环。
软母线组合圆环的型号标记为：MRYH X-X/X-×
其中：
承重母线的数日，用阿拉伯数字表示：1
一承重母线的外径，用母线直径的组合号表示；一载流母线的数目，用阿拉伯数字表示：一载流母线的外径，用母线直径的组合号表示。4
4软母线终端金具。
软母线终端金具的型号标记为：MRZ ×-X/X-×-×
其中：
1——软导线的数目，用阿拉伯数字表示；2—一软母线的外径，用母线直径的组合号表示：硬母线的数日，用阿拉伯数字表示：3
硬母线的型号：
硬母线尺寸（宽×厚），mm×mm。DL/T696—2013
DL/T696—2013
5技术要求
5.1一般要求
5.1.1软母线金具一般技术要求应符合GB/T2314的规定。5.1.2软母线金具制造质量应符合DL/T768的规定。5.1.3软母线间隔棒应保持软母线的间距，在正常运行条件下，应避免对母线产生损伤。5.1.4软母线金具应能承受安装、维修和运行条件下的机械载荷，任何部件不得损坏或出现永久性变形。5.1.5软母线金具有自身防晕要求时，应具备防晕功能。5.1.6软母线固定金具的螺栓或螺母不应凸出安装底座平面。5.2材质与紧固件
软母线固定金具的材料应符合设计图样的规定。软母线固定金具中的铸造铝合金件应符合GB/T1173的规定，钢制件应符合GB/T700的规定。螺栓应按GB/T5780的规定执行。螺母应按GB/T41的规定执行。
平垫圈应按GB/T95的规定执行。弹簧垫圈应按GB/T93的规定执行。6试验方法
软母线金具机械试验应符合GB/T2317.1的规定，电晕和无线电干扰试验应符合GB/T2317.2的规定。
验收规则
软母线金具的验收规则应符合GB/T2317.4的规定。8标志与包装
软母线金具的标志与包装应按GB/T2314的规定执行。4
