【行业标准】 SCORPION 地震数据采集系统检验

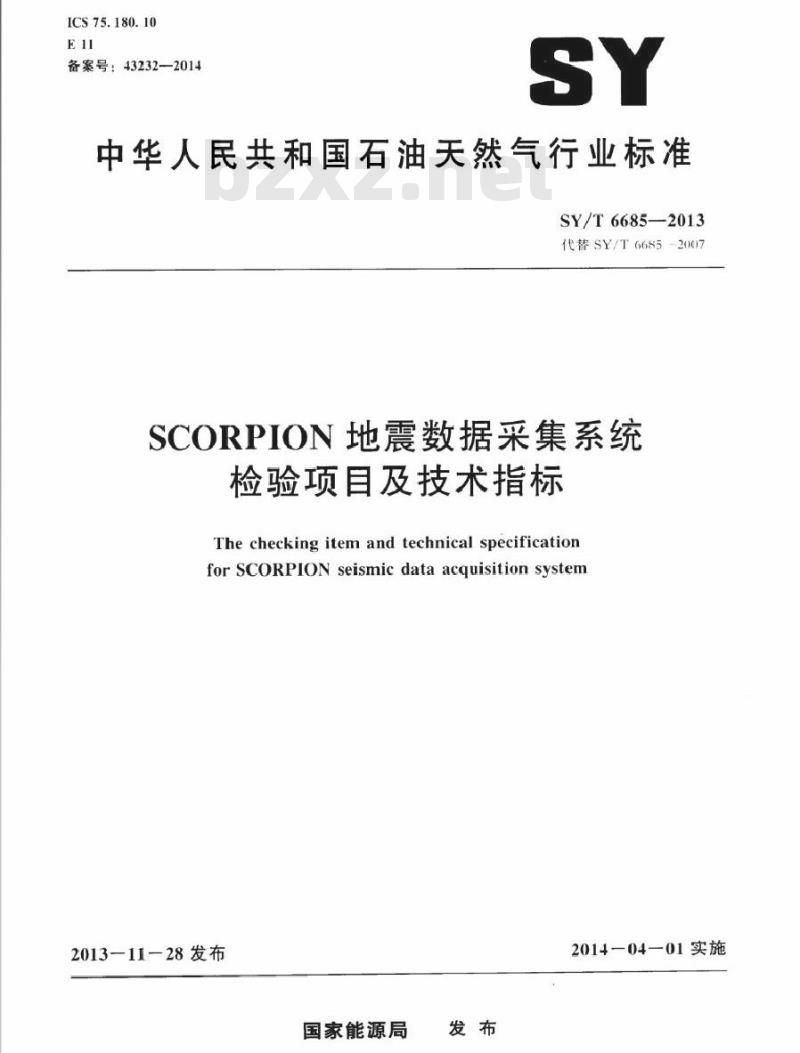

ICS75.180.10
备案号：43232-—2014
中华人民共和国石油天然气行业标准SY/T6685-2013
代替SY/T6685-2007
SCORPION地震数据采集系统
检验项自及技术指标
The checking item and technical specificationfor SCORPION seismic data acquisition system2013—11—28发布
国家能源局
2014-04-01实施

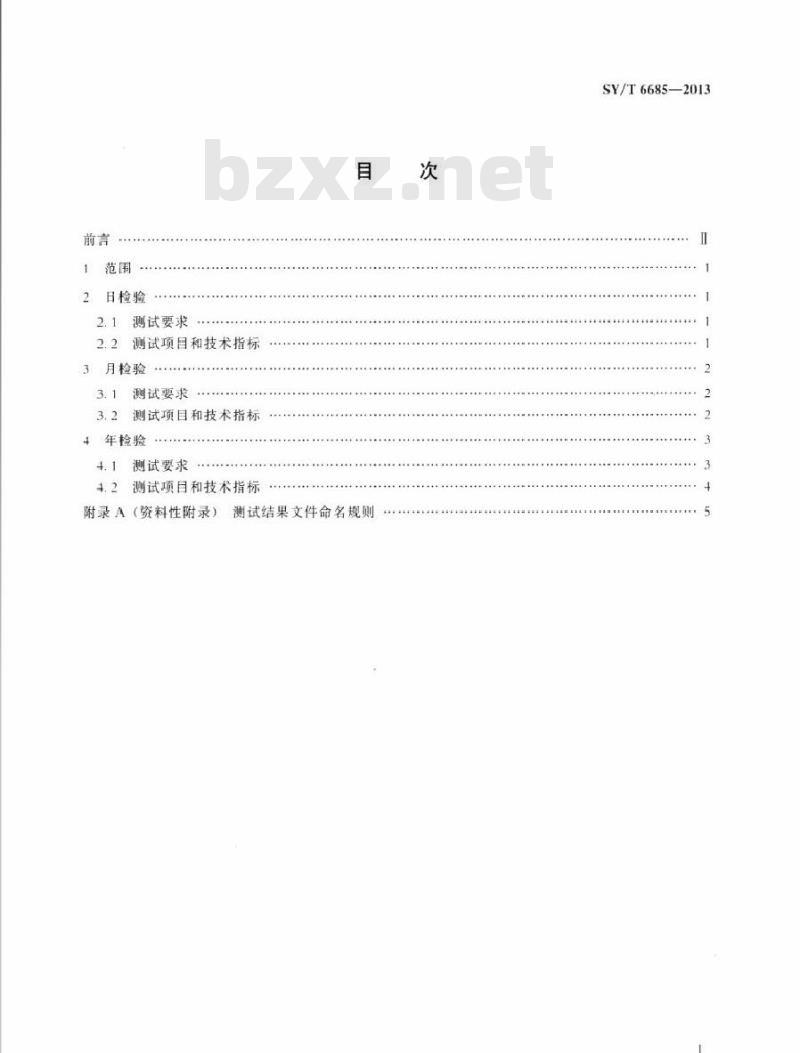

2日检验
测试要求
2.2测试项目和技术指标
3月检验
测试要求
测试项目和技术指标
4年检验
测试要求
测试项目和技术指标
附录A（资料性附录）测试结果文件命名规则次
SY/T6685—2013
SY/T6685—2013

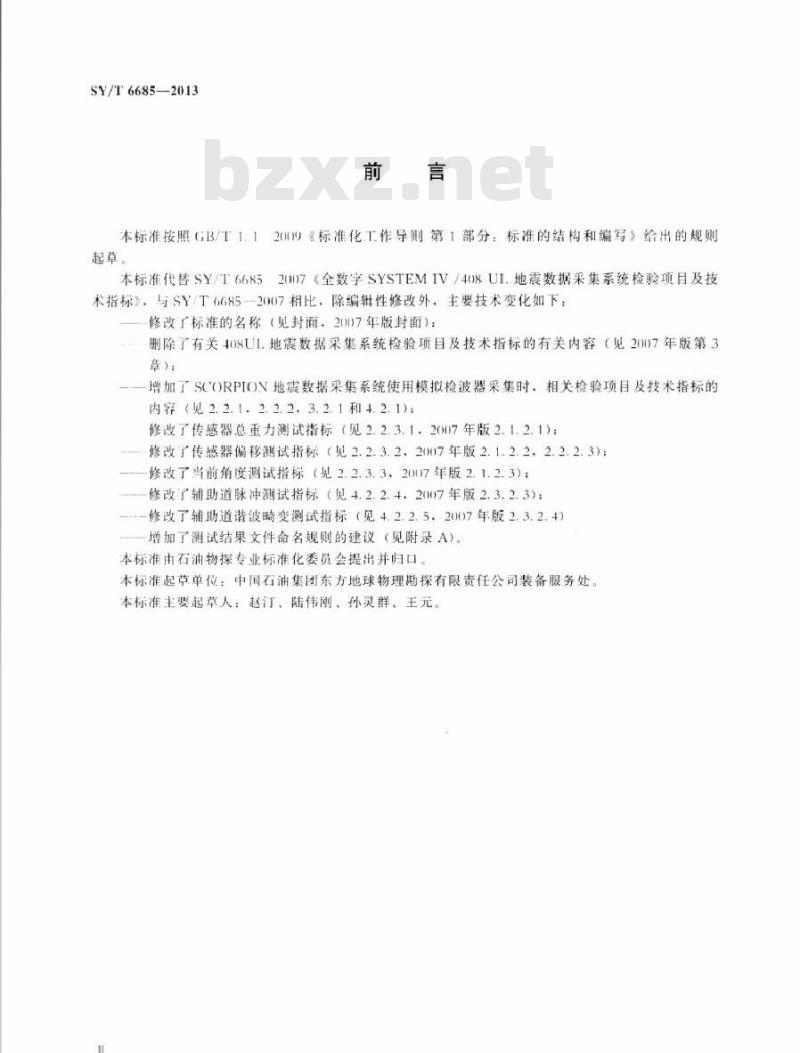

本标准按照GB/T1.1209&标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
520107全数字SYSTEMIV/408UL地震数据采集系统检验项目及技本标准代替SYIT6685
术指标》：与SY/T6685-2007相比，除编辑性修改外，主要技术变化如下：修改厂标准的名称（见封面，200)7年版封面）：删除了有关+08UL地震数据采集系统检验项目及技术指标的有关内容（见2007年版第3章）：
--增加了SCORPIOV地震数据采集系统使用模拟检波器采集时相关检验项目及技术指标的内容（见2.2.1.2.2.2,3.2.1和4.2.1)：修改了传感器总重力测试指标（见2.2.3.1.2007年版2.1.2.1）；修改了传感器偏移测试指标（见2.2.3.2，2007年版2.1.2.2，2.2.2.3)：修改了当前角度测试指标（见2.2.3.3，2007年版2.1.2.3）：修改了辅助道脉冲测试指标（见4.2.2.+.2007年版2.3.2.3）：--修改了辅助道谐波畸变测试指标（见4.2.2.5，2007年版2.3.2.4）增加了测试结果文件命名规则的建议（见附录A）。本标准由石油物探专业标准化委员会提出并归口。本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处。本标准主要起草人：赵汀、陆伟刚、孙灵群、王元。1范围
SY/T6685-—2013

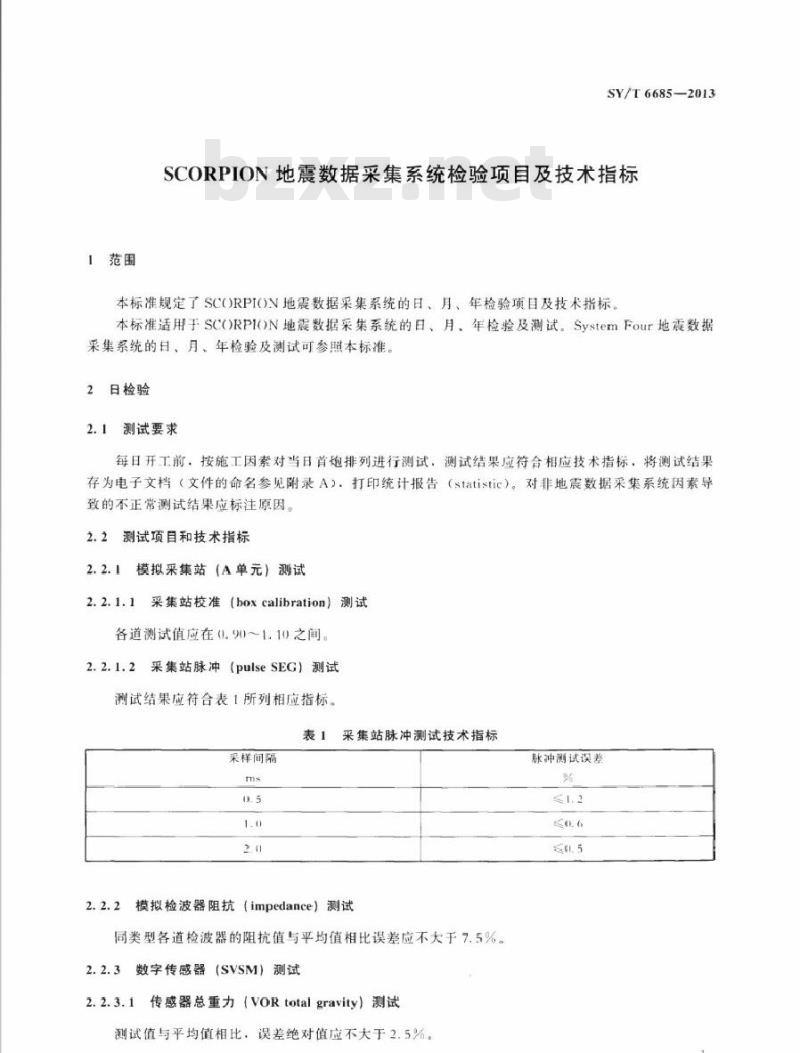

SCORPION地震数据采集系统检验项自及技术指标本标准规定了SC()RPI()V地震数据采集系统的日、月、年检验项目及技术指标。本标准适用于SC()RPlO)N地震数据采集系统的日、月、年检验及测试。SystemFour地震数据采集系统的日、月、年检验及测试可参照本标准。2日检验
测试要求
每日开工前，按施工因素对当日首炮排列进行测试测试结果应符合相应技术指标，将测试结果存为电子文档（文件的命名参见附录A）.打印统计报告（statistic）。对非地震数据采集系统因素导致的不正常测试结果应标注原因。2.2测试项目和技术指标
模拟采集站（A单元）测试
2.2.1.1采集站校准（boxcalibration）测试各道测试值应在（90)～1.10之间。2.2.1.2
采集站脉冲（pulseSEG）测试
测试结果应符合表1所列相应指标。表1采集站脉冲测试技术指标
采样间隔
模拟检波器阻抗（impedance）测试2.2.2
同类型各道检波器的阻抗值与平均值相比误差应不大于7.5%。2.2.3
数字传感器（SVSM）测试
传感器总重力（VoRtotalgravity）测试2.2.3.1
测试值与平均值相比，误差绝对值应不大于2.5%。脉冲测试误差
SY/T6685—2013

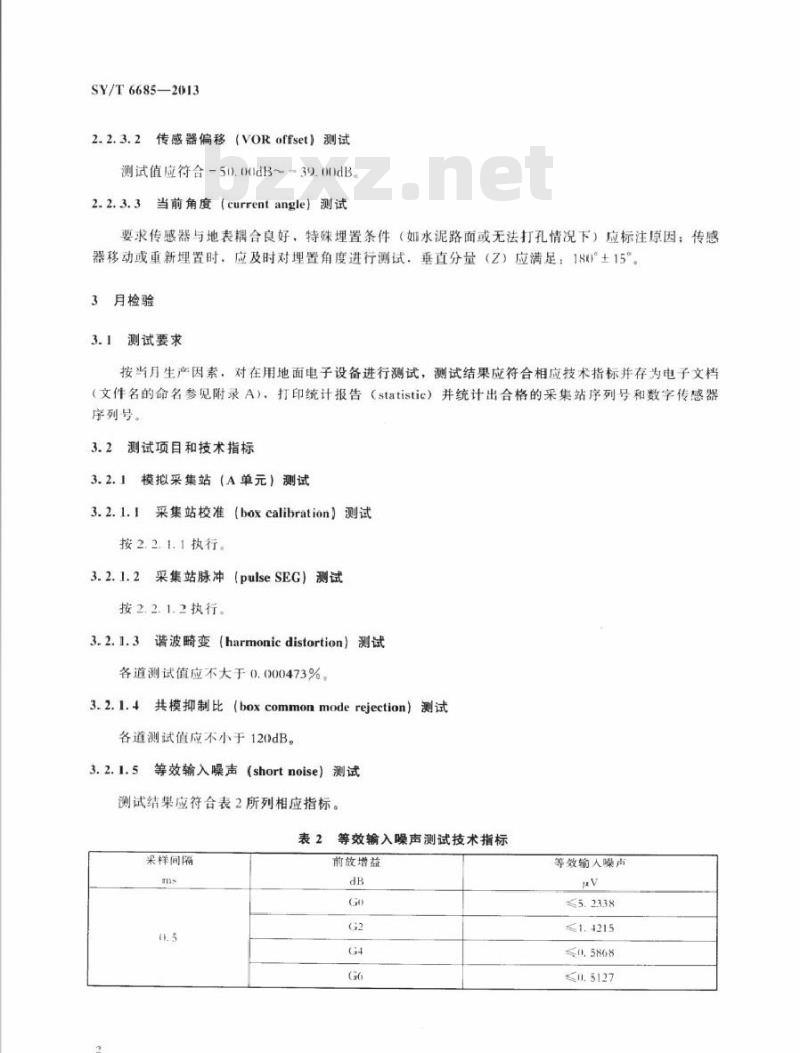

2.2.3.2传感器偏移（VORoffset）测试测试值应符合-50（H0dB~=3900dB2.2.3.3当前角度（currentangle）测试要求传感器与地表耦合良好，特殊埋置条件（如水泥路面或无法打孔情况下）应标注原因；传感器移动或重新埋置时，应及时对埋置角度进行测试，垂直分量（Z）应满足：18)°土15°。3月检验
3.1测试要求
按当月生产因素，对在用地面电子设备进行测试，测试结果应符合相应技术指标并存为电子文档（文件名的命名参见附录A），打印统计报告（statistic）并统计出合格的采集站序列号和数字传感器序列号。
3.2测试项目和技术指标
3.2.1模拟采集站（A单元）测试3.2.1.1采集站校准（boxcalibration）测试按2.2.1.1执行。
3.2.1.2采集站脉冲（pulseSEG）测试按2.2.1.2执行。
谐波畸变（harmonicdistortion）测试各道测试值应不大于0.000473%
3.2.1.4共模抑制比（boxcommonmoderejection）测试各道测试值应不小于120dB。
3.2.1.5等效输入噪声（shortnoise）测试测试结果应符合表2所列相应指标。表2等效输入噪声测试技术指标
采样间隔
前放增益
等效输人噪声
采样间隔
表2（续）
前放增益
注：表中GnG2、G+。G6分别对应前放增益OdB，12dB，24dB，36dB.3.2.2
数字传感器（SVSM）测试
传感器总重力（VORtotalgravity）测试按2.2.3.1执行。
传感器偏移（VORoffset）测试
按2.2.3.2执行。
3传感器畸变（svsMsensorloopback）测试3.2.2.3
测试值应不大于-120.00dB（或不大于0.0001%）。3.2.2.+数传误码（svsMtelemetry）测试测试值应为）（无任何位错）。年检验
测试要求
模拟采集站（A单元）测试要求
SY/T6685-2013
等效输人噪声
按0.5ms.1ms和2ms采样间隔与前放增益组合对所有地面电子设备进行测试，测试结果应符合相应技术指标并存为电子文档（文件名的命名参见附录A），打印统计报告（statistie）和合格的交叉站、电源站、采集站站号表。4. 1.2
数字传感器（SVSM）测试要求
按1ms和2ms采样间隔，对所有数字传感器进行测试，测试结果应符合相应技术指标并存为电子文档（文件名的命名参见附录A）、打印统计报告（statistic）和合格的交叉站、电源站、采集站、传感器序列号表。
SY/T6685—2013
4.2测试项目和技术指标
4.2.1模拟采集站（A单元）测试4.2.1.1测试项目和技术指标
按3.2.1执行。
4.2.1.2地震道直流漂移(DCoffsetbox）测试测试结果应符合表3相应技术指标。表3地震道直流漂移测试技术指标测试模式
内部测试
带电缆测试
前放增益
注：表中（uG2.G4.(6分别对底前放增益ndB.12dB.24dB.36dB外部串音隔离（crossfeed）测试4.2.1.3
各道测试值应不小于100dB。
+.2.2数字传感器（SVSM）测试
测试项目和技术指标
按3.2.2执行。
传感器噪声（SVSMspreadnoise）测试+.2.2.2
满试值应不大于100.00Gs。
+.2.2.3辅助道校准（boxcalibration）测试各道测试值应在(0.90～1.10之间。辅助道脉冲（pulseSEG）测试
各道测试值应不大于1.6%。
5辅助道畸变（harmonicdistortion）测试4.2.2.5
各道测试值应不大于0.0000473%。4.2.3主机测试
地震道直流漂移
≤250
主机和各功能部件开机自检正常、联机显示状态正常、无任何错误信息。文件命名规则见表A1。
测试类型标识符
附录A下载标准就来标准下载网
（资料性附录）
测试结果文件命名规则
测试结果文件命名规则
测试结果文件名的组成
测试日期
YYYYMMDD
SY/T6685—2013
测试项目标识符
野外项目“
仪器项
CINSTRUMENT)
(FIELD)
同日测试序号
注：测试结果文件名由4个部分顺序连接；测试日期格式中YYYY表示年：MM表示月，DD表示日：S是用阿拉伯数字表示同日测试序号
仪器项目表示采集站A单元或数字传感器SVSM测试。野外项日表示检波器串测试或SVSM当前角度测试。示例1：
204年11月1G日进行的日检验的第1批设备果集站A单元（数字传感器SVSM）测试项日，结果保存时文件名可表示为D2010111611。同日进行的第2批设备日检验仪器测试结果保存时文件名可表示为D20101116122010年11月16日进行的日检验的第1批设备检波器（含SVSM当前角度）测试项目，结果保存时文件名可表示为D20101116F1。同日进行的第2批设备日检验仪器测试结果保存时文件名可表示为D20101116F2。示例2：
2010年11月16日进行的月检验的第1批设备测试项日，结果保存时文件名可表示为M2010111611。同日进行的第2批设各月检验仪器测试结果保存时文件名可表示为M2010111612示例3：
2010年11月16日进行的年检验的第1批设备测试项日，结果保存时文件名可表示为Y2010111611。同日进行的第2批设备月检验仪器测试结果保存耐文件名可表示为Y2010111612。
