【行业标准】 海水水处理剂分散性能的测定 分散氧化铁法

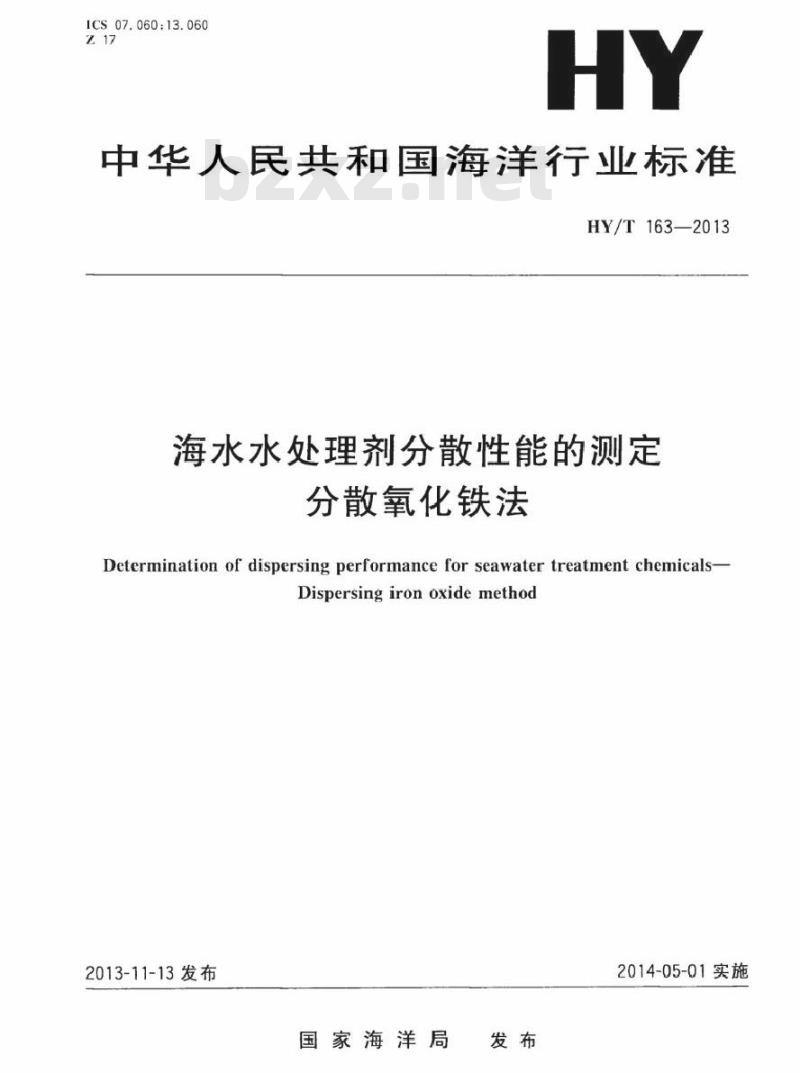

1CS07.060:13.060
中华人民共和国海洋行业标准
HY/T163—2013
海水水处理剂分散性能的测定
分散氧化铁法
Determination of dispersing performance for seawater treatment chemicals-Dispersingironoxidemethod
2013-11-13发布
国家海洋局
2014-05-01实施

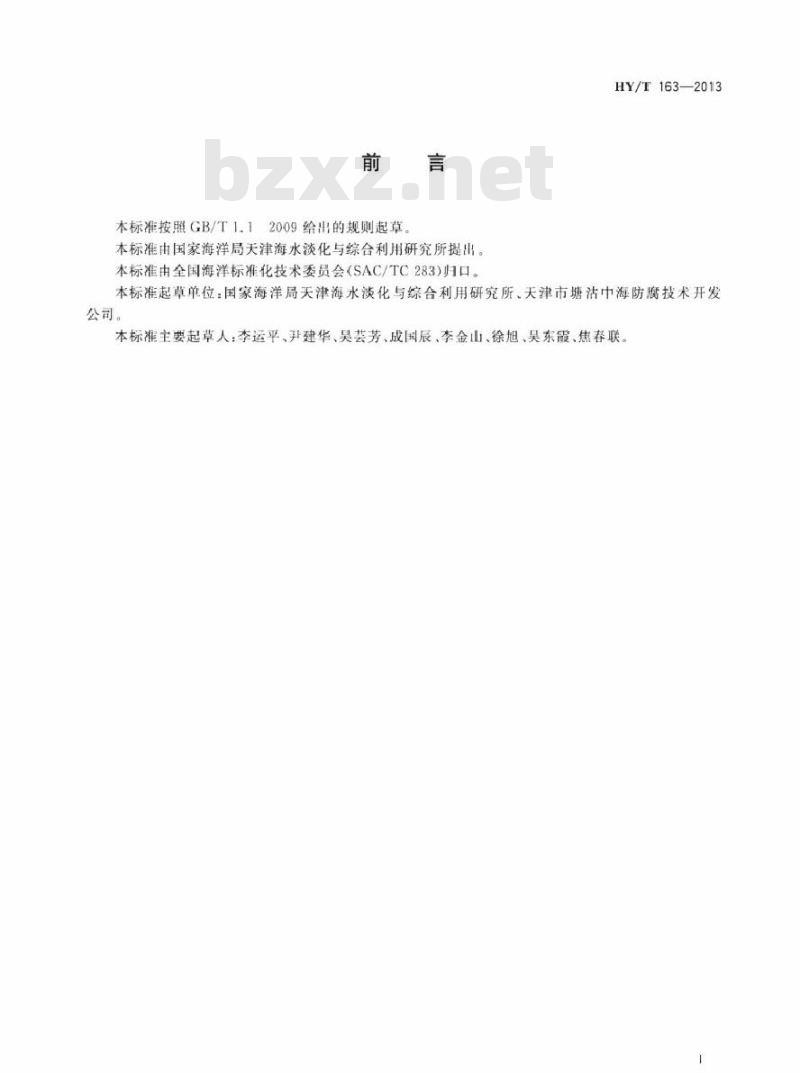

本标准按照GB/T1.12009给出的规则起草本标准由国家海洋局关津海水淡化与综合利用研究所提出。本标准由全国海洋标准化技术委员会（SAC/TC283）归口。HY/T163—2013
本标准起草单位：国家海洋局天津海水淡化与综合利用研究所、天津市塘沽中海防腐技术开发公司。
本标准主要起草人：李运平、尹建华、昊芸芳、成国辰、李金山、徐旭、吴东霞、焦春联。1范围

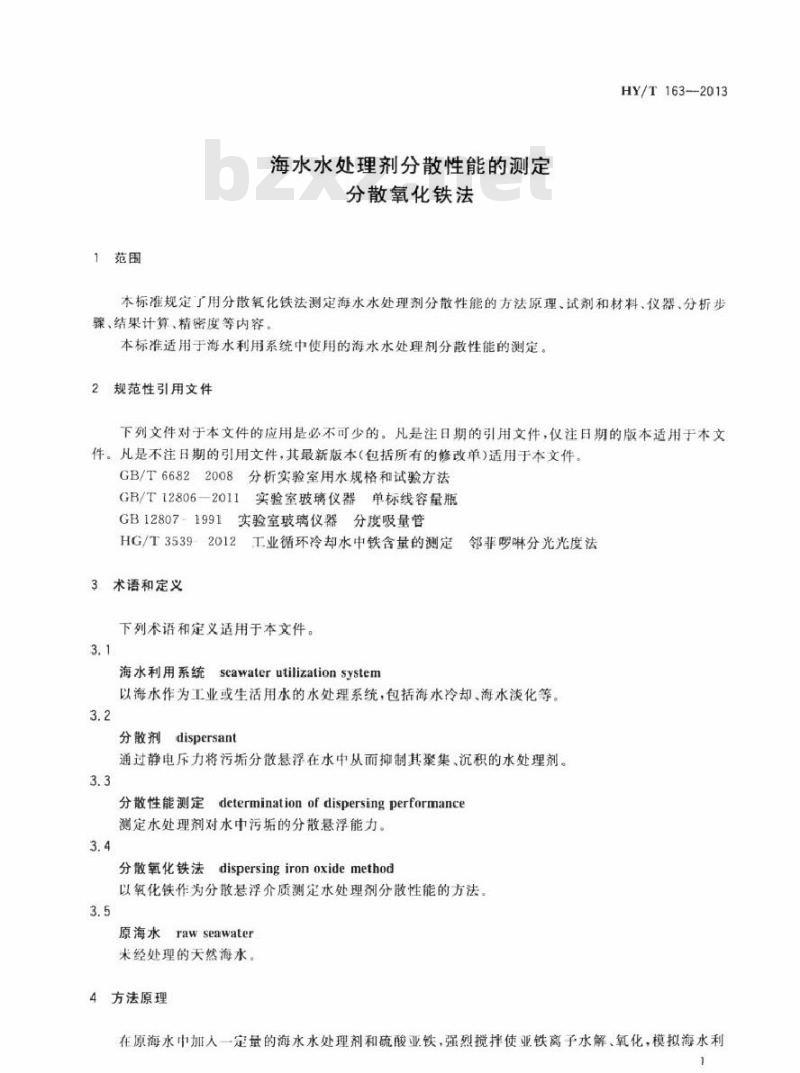

海水水处理剂分散性能的测定
分散氧化铁法
HY/T163-2013
本标准规定了用分散氧化铁法测定海水水处理剂分散性能的方法原理、试剂和材料、仪器、分析步骤、结果计算、精密度等内容
本标准适用于海水利用系统中使用的海水水处理剂分散性能的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T66822008分析实验室用水规格和试验方法GB/T12806一2011实验室玻璃仪器单标线容量瓶GB12807~1991实验室玻璃仪器分度吸量管HG/T3539-2012工业循环冷却水中铁含量的测定3术语和定义
下列术语和定义适用于本文件。3.1
海水利用系统seawaterutilizationsystem邻菲啰啉分光光度法
以海水作为工业或生活用水的水处理系统，包括海水冷却、海水淡化等。3.2
分散剂dispersant
通过静电斥力将污垢分散悬浮在水中从而抑制其聚集、沉积的水处理剂。3.3
determination of dispersing performance分散性能测定
测定水处理剂对水中污垢的分散悬浮能力。3.4
分散氧化铁法dispersingironoxidemethod以氧化铁作为分散悬浮介质测定水处理剂分散性能的方法3.5
原海水rawseawater
未经处理的天然海水。
4方法原理

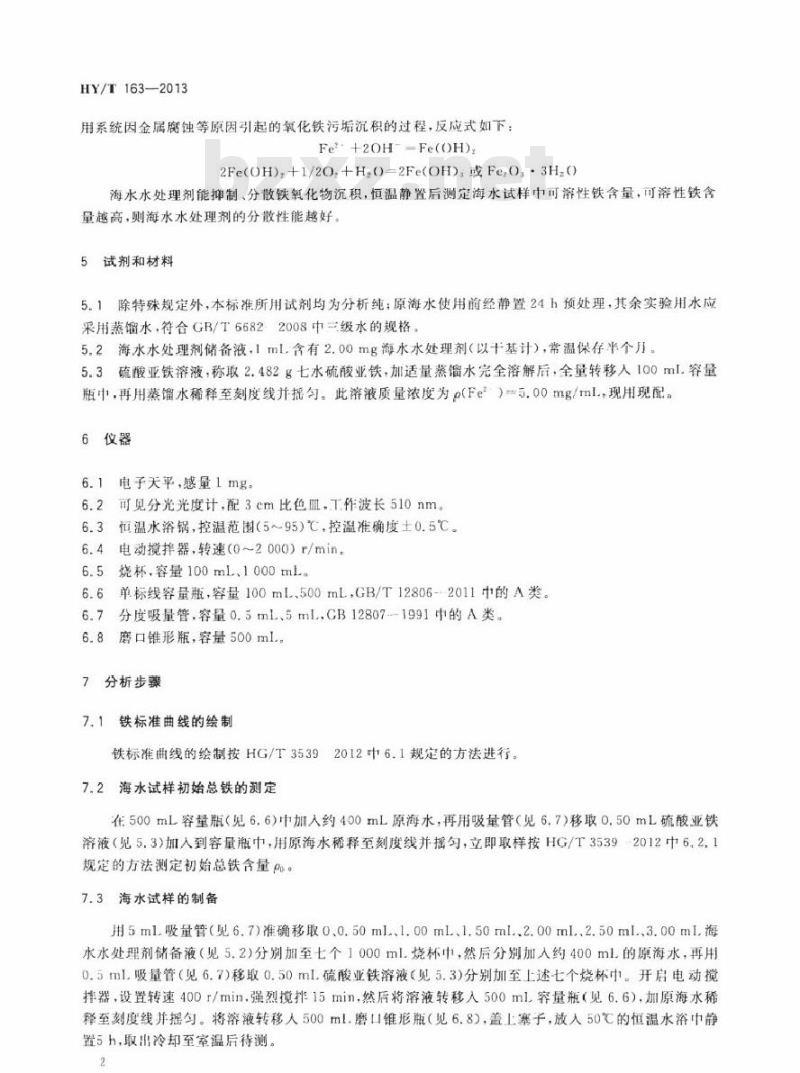

在原海水中加人一定量的海水水处理剂和硫酸亚铁，强烈搅拌使亚铁离子水解、氧化，模拟海水利HY/T163-2013
用系统因金属腐蚀等原因引起的氧化铁污垢沉积的过程，反应式如下：Fe+2OH-Fe(OH)
2Fe(0H)+1/2O+H0=2Fe(OH)：或Fe203H0海水水处理剂能抑制、分散铁氧化物沉积，恒温静置后测定海水试样中可溶性铁含量，可溶性铁含量越高，则海水水处理剂的分散性能越好5试剂和材料
5.1除特殊规定外，本标准所用试剂均为分析纯；原海水使用前经静置24h预处理，其余实验用水应采用蒸馏水，符合GB/T66822008中三级水的规格5.2海水水处理剂储备液，1ml含有2.00mg海水水处理剂（以干基计），常温保存半个月。5.3硫酸亚铁溶液，称取2.482g七水硫酸业铁，加适量蒸馏水完全溶解后，全量转移100mL容量瓶中，再用蒸馏水稀释至刻度线并摇匀：此溶液质量浓度为o(Fe）=5.00mg/ml，现用现配。6仪器
6.1电子天平，感量1mg。
6.2可见分光光度计，配3cm比色血，T.作波长510nm。6.3恒温水浴锅，控温范围（5～95）℃，控温准确度士0.5℃。6.4电动搅拌器，转速（0~2000）r/min。6.5烧杯，容量100mL、1000mL。6.6单标线容量瓶，容量100mL.500mL，GB/T12806--2011中的A类。6.7分度吸量管，容量0.3mL、5mL.GB12807-1991中的A类6.8磨口锥形瓶，容量500ml.。
7分析步骤
铁标准曲线的绘制
铁标准曲线的绘制按HG/T35392012中6.1规定的方法进行。7.2海水试样初始总铁的测定
在500mL容量瓶（见6.6）中加入约400mL原海水，再用吸量管（见6.7）移取0.50mL硫酸业铁溶液（见5.3）加人到容量瓶中，用原海水稀释至刻度线并摇勾，立即取样按HG/T3539-2012中6.2.1规定的方法测定初始总铁含量。7.3海水试样的制备
用5ml吸量管（见6.7)准确移取00.50ml、1.00mL、1.50ml..2.00ml、2.50ml.3.00ml.海水水处理剂储备液（见5.2）分别加至七个1000ml烧杯中，然后分别加人约400mlL的原海水，再用0.5ml.吸量管（见6.7)移取0.50ml硫酸业铁溶液（见5.3)分别加至上述七个烧杯中。开启电动搅排器，设置转速400r/min.强烈搅拌15min，然后将溶液转移人500ml容量瓶（见6.6），加原海水稀释至刻度线并摇勾。将溶液转移人500ml.磨口锥形瓶（见6.8），盖上塞子，放人50℃的恒温水浴中静置5h，取出冷却至室温后待测。2

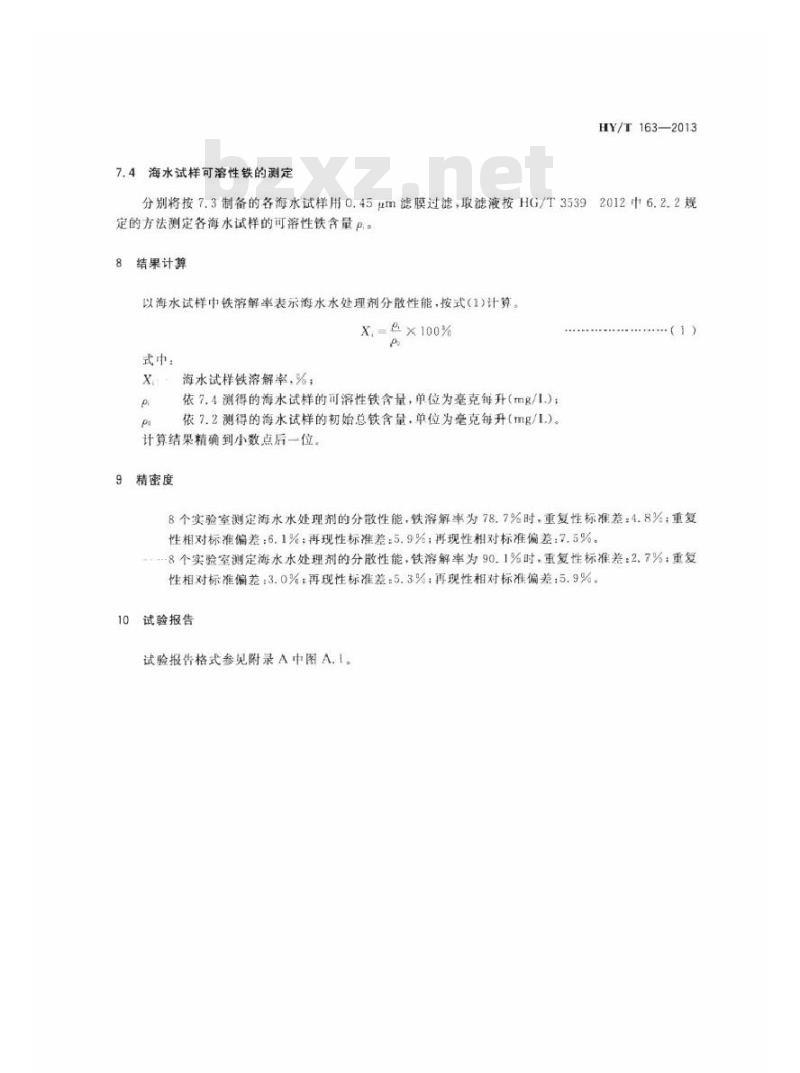

7.4海水试样可溶性铁的测定
HY/T163—2013
分别将按7.3制备的各海水试样用0.45μm滤膜过滤，取滤液按HG/T35392012中6.2.2规定的方法测定各海水试样的可溶性铁含量P：结果计算
以海水试样中铁溶解率表示海水水处理剂分散性能，按式(1)计算。X-e×100%
武中：
海水试样铁济解率，%；
依7.4测得的海水试样的可溶性铁含量，单位为毫克每升（mg/.）；依7.2测得的海水试样的初始总铁含量，单位为毫克每升（mg/L.)。计算结果精确到小数点后一位
精密度
8个实验室测定海水水处理剂的分散性能，铁溶解率为78.7%时+重复性标准差：4.8%：重复性相对标准偏差：6.1%；再现性标准差：5.9%；再现性相对标准偏差：7.5%。*8个实验室测定海水水处理剂的分散性能，铁溶解率为90.1%时，重复性标准差：2.7%：重复性相对标准偏差：3.0%：再现性标准差：5.3%：再现性相对标准偏差：5.9%。10试验报告
试验报告格式参见附录A中图A.1。HY/T163--2013
附录A
（资料性附录）
试验报告格式
图A1给出广海水水处理剂分散性能测定记录格式海水水处理剂分散性能测定试验报告海水来源
检测仪器
铁标准溶滤体积V/ml
Fe浓度/（mg/L）
吸光度人
铁标准溶液浓度/（mg/L）
海水武样bZxz.net
海水水处理剂浓度/(mg/L)
吸光度A
可溶性铁含量p/（mg/L）
铁溶解率X/%
HY/T163-2013
取水期
仪器编号
铁标准曲线记录表
检测口期
检定证书编号
海水水处理剂分散性能测定记录表3格
初始总铁试样
吸光度A
初始总铁含量
Po/(mg/L)
图A.1试验报告格式
版权专有促权必究
邦号：155066·2-26851
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
