【行业标准】 钢弦式监测仪器鉴定技术规程

ICS27.100
备案号：42631-2014

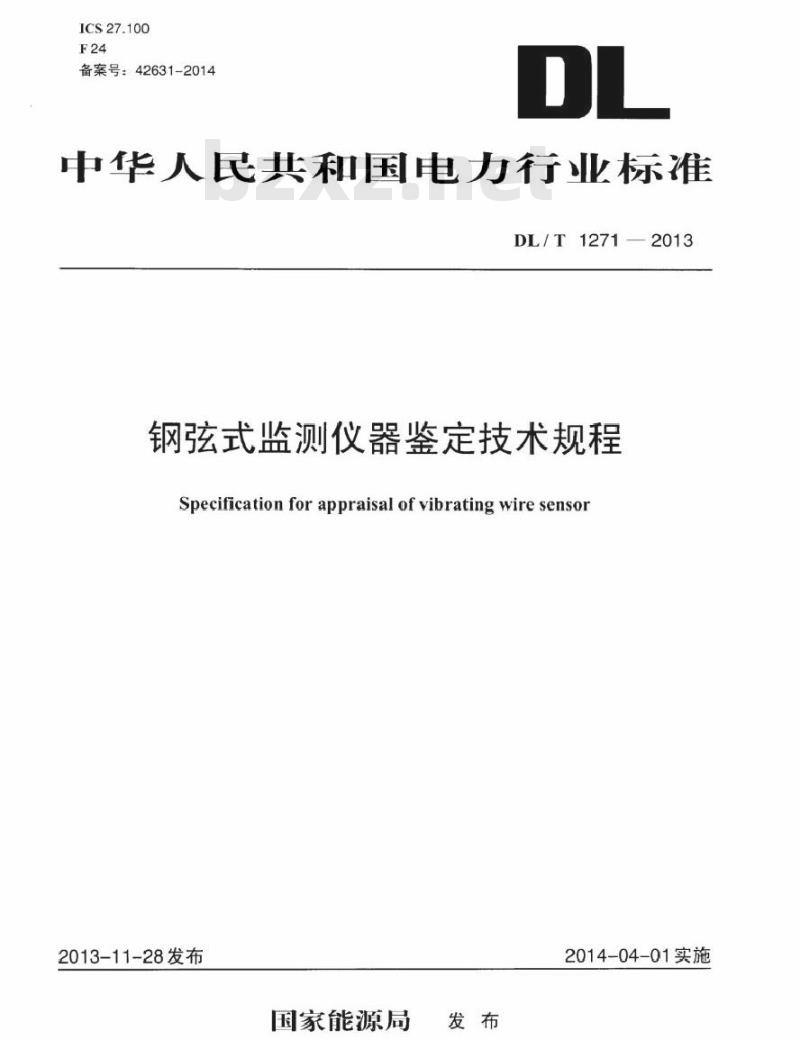

中华人民共和国电力行业标准
DL/T1271—2013
钢弦式监测仪器鉴定技术规程
Specification for appraisal of vibrating wire sensor2013-11-28发布
国家能源局
2014-04-01实施
2规范性用用文件
3术语和定义
4总则
5鉴定方法
6评价鉴定标准
7鉴定［作流程
附录A（资料性附求）
钢弦式监测仪器鉴定表
附录B（资料性附录）
鉴定报告内容.
DL/T1271—2013
DL/T1271—2013

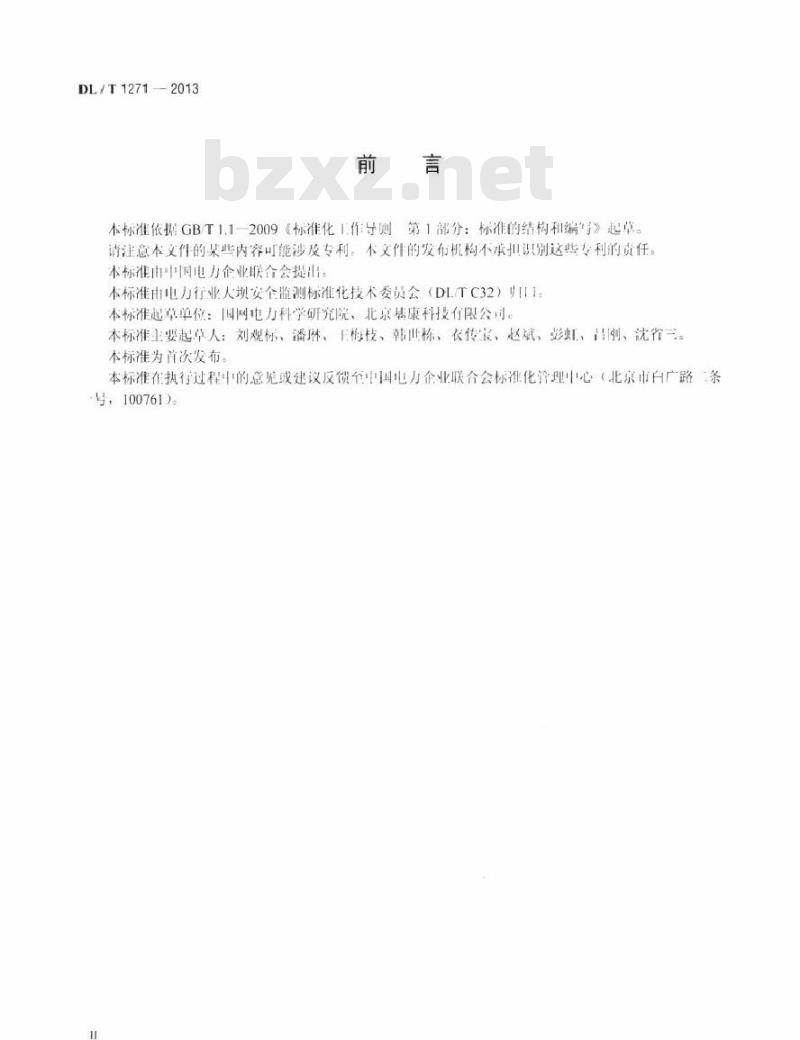

本标准依据GB/T1.1一2009《标准化1.作导则第1部分：标准的结构和编写》起草，请注意本文件的某些内容可能涉及专利。不文件的发布机构不承担识别这些专利的责任。本标准中中国电力企业联合会提出本标准由电力行业人坝安全监测标准化技术委员会（DLTC32）II1。本标准起草单位：国网电力科学研究院、北京基康科技有限公司。本标准生要起草人：刘观标、潘琳、1梅枝、韩世栋、衣传宝、赵斌、彭虹、刚、沈省三。本标准为首次发布。
本标准在执行过程中的意见或建议反锁国电力企业联合会标准化管理中心（北京市广路条
号：100761）。
1范围

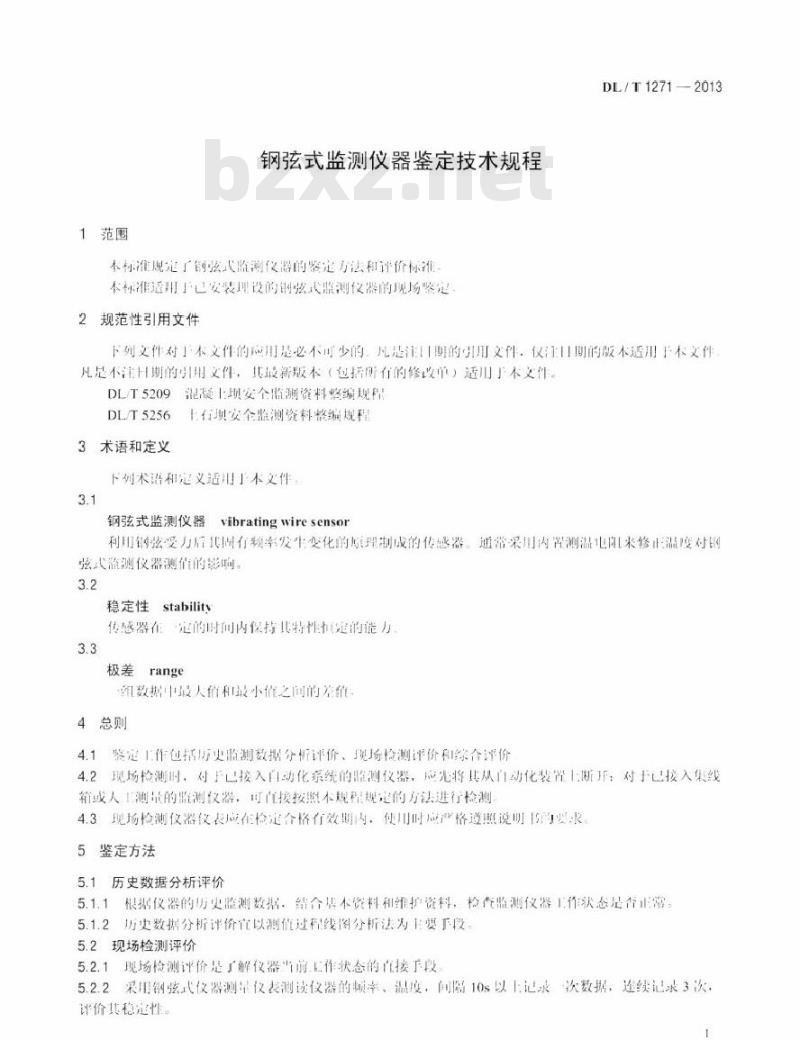

钢弦式监测仪器鉴定技术规程
本小规是广钢弦支监测器的器法和伴价协雅本标准适用已安装理设的创炫武监测仪器的现场鉴2规范性引用文件
DL/T1271—2013
下列文件对」本文件的应用是必不可少的，是注「期的用文件，仅江日期的版本适用于本文件凡是不十期的引用文件，其最新版本（包据所有的修改单）适用于本文件。DLT5209混液十项安全监谢资料整编现程主信安全监测资料整编规程
DL/T5256
3术语和定义
下列术语和定义适用十本文件
钢弦式监测仪器vibratingwiresensor利用销炫受力后其固有频率发生变化的原理制成的传感器通带采用内置测温电阻来修正温度对销弦式游测仪器测值的影响。
稳定性
stabilitywww.bzxz.net
传感器在定的时间内保持儿特性恒定的能力3.3
组数热中最人值和最小值之间的差值4总则
4.1鉴定1作包括历史监潮数摄分析评价：现场检测评价和综合评价4.2现场检测时，对手已接入自动化系统的雕测仪器，应光将其从动化装置1断开：对于已接入集线箱或人测求的监测仪器，可直按按照本规程规定的方法进行检测4.3现场检测仪器仪表应在检定合格有效期内，使用时感型格遵照说明5的要求5鉴定方法
5.1历史数据分析评价
5.1.1根据仪器的更监测数据，结合据不资料租维护资料，检代监测仪器1作状态是否正需5.1.2史数据分析评价宜以测值过程线图分析法为主：要工段5.2现场检测评价
5.2.1现场检测评价是了解仪器当前作状态的直接于段5.2.2采用钢弦式仪器测量仪表测读仅器的频率、温度，间陷10%以1记录次数据，连续记录3次。评价其穗定性。
DL/T1271—2013
5.2.3采用100V电压等级的绝缘电阻表测量仪器电缆芯线的对地绝缘电阻，评价绝缘性是否符合要求。5.3综合评价
根据历史监测数据分析评价结果和现场检测评价结果，综合评价仪器工作状念态。6评价鉴定标准
6.1历史监测数据分析评价

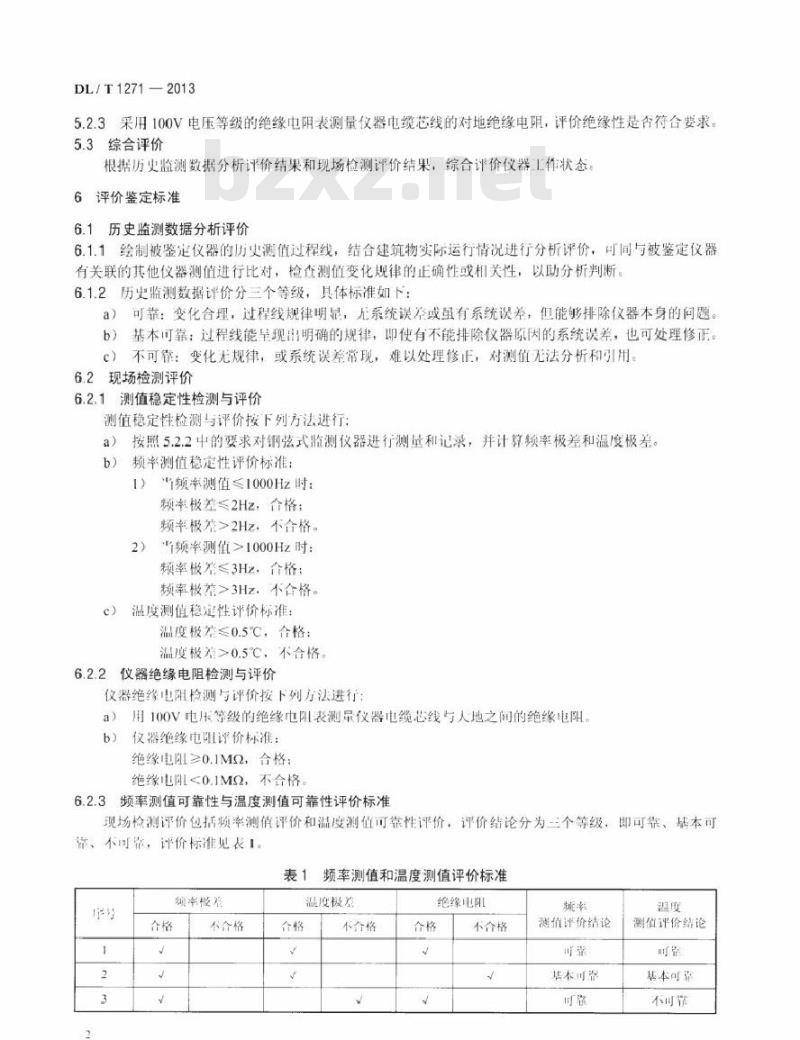

6.1.1绘制被鉴定仪器的历史测值过程线，结合建筑物实际运行情况进行分析评价，可同与被鉴定仪器有关联的其他仪器测值进行比对，检查测值变化规律的正确性或相关性，以助分析判断。6.1.2历史监测数据评价分三个等级：具体标准如下：a）可靠：变化合理，过程线规律明显，无系统误差或虽有系统误差，但能够排除仪器本身的问题。b）基本可靠：过程线能呈现出明确的规律，即使有不能排除仪器原因的系统误差，也可处理修正。c）不可靠：变化无规律，或系统误差常现，难以处理修正，对测值无法分析和引用，6.2现场检测评价
6.2.1测值稳定性检测与评价
测值稳定性检测与评价按下列方法进行：a）按照5.2.2中的要求对钢弦式监测仪器进行测量和记录，并计算频率极差和温度极差。频率测值稳定性评价标准：
1）需频率测值≤1000Hz时：
频率极差≤2Hz，合格：
频率极差>2Hz，不合格。
2）“频率测值>1000Hz时：
频率极差≤3Hz，格：
频率极差>3Hz，不合格。
c）温度测值稳定性评价标准：
温度极差≤0.5℃，合格：
温度极案>0.5℃，不合格。
6.2.2仪器绝缘电阻检测与评价
仪器绝缘电阻检测与评价按下列方法进行a）用100V电压等级的绝缘电阻表测量仪器电缆芯线与人地之间的绝缘电阻。仪器绝缘电阻评价标准：
绝缘电阻≥0.1M2，合格：
绝缘电阻<0.1M2，不合格。
6.2.3频率测值可靠性与温度测值可靠性评价标准现场检测评价包括频率测值评价和温度测值可靠性评价，评价结论分为三个等级，即可靠、基本可带、不可靠，评价标准见表！。表1频率测值和温度测值评价标准号
频率极准
不介格
温度极差
不合络
绝缘电阻
不合格
测值评价结论
基本可管
测值评价结论
基本可靠
不可蒂
额率极差
不合格
温度极差
表1（续）
不合格
绝缘电阻
不合格
6.3综合评价
仪器的工作状态综合评价结论分为止常、基本正带、异常二个等级。6.3.1
钢弦式监测仪器综合评价标准见表2。表2
厉史数据评价
不可靠
钢弦式监测仪器综合评价标准
钢弦测值评价
不可靠
DL/T1271—2013
测值评价结论
基本可誉
不可靠
不可靠
不可靠
不可靠
温度测值评价
不可款
测值评论结论
不可静
基本可靠
不可猫
不可擎
综合评价
基本正常
暂不给出
综合评价
结论。继续
观薄一段
时间后再
做鉴定
满足备注
条件正带，
否则基本
无须温度
修正，或
能获得可
用的温度
DL/T1271—2013
历史数据价
7鉴定工作流程
鉴定准备
不可登
表2（续）
钢咳测值评价
不可节
温度建值评价
深介详价
满是备注
各件传本
用常，含则
纤不给出
综介评价
结论继
时间错再
假鉴定
无频温度
能得刊
用的温变
收集所品的各类资料和数据，准备合格的检测工具，绘制鉴定表（参见附录A），填入其本信息，基本信息内容及要求按DL/T5209和DL/T5256规定执行7.2历史数据评价
绘出每支仪器的历史测值及价美联的测点测值过程线，按6.12进行谨价，填入鉴定表。7.3现场检测评价
用测量仪表对每支仪器进行现场测量、记录，按62进行评价，填入鉴定表。7.4综合评价
按6.3对仪器进行综个评价，给出鉴定结论，将结果填入鉴定表7.5鉴定报告
撰写鉴定报告。鉴定报售内容参见附录BDL/T1271-2013
itstsm
DL/T1271
鉴定报告内容宜包：
工程基本情况及监测概况介绍。鉴定原因及鉴定时间。
鉴定依据、方法及检测工具。
鉴定结果情况统计。
附录B
（资料性附录）
鉴定报告内容
对鉴定结论为异常的仪器，查明原因，并在报告中予以叙述其他需在报告中说明的内容。
鉴定表以附表的形式附在报告正文后所有被鉴定仪器的历史监测数据过程线以附图的形式附在附表后。DL/T1271—2013
