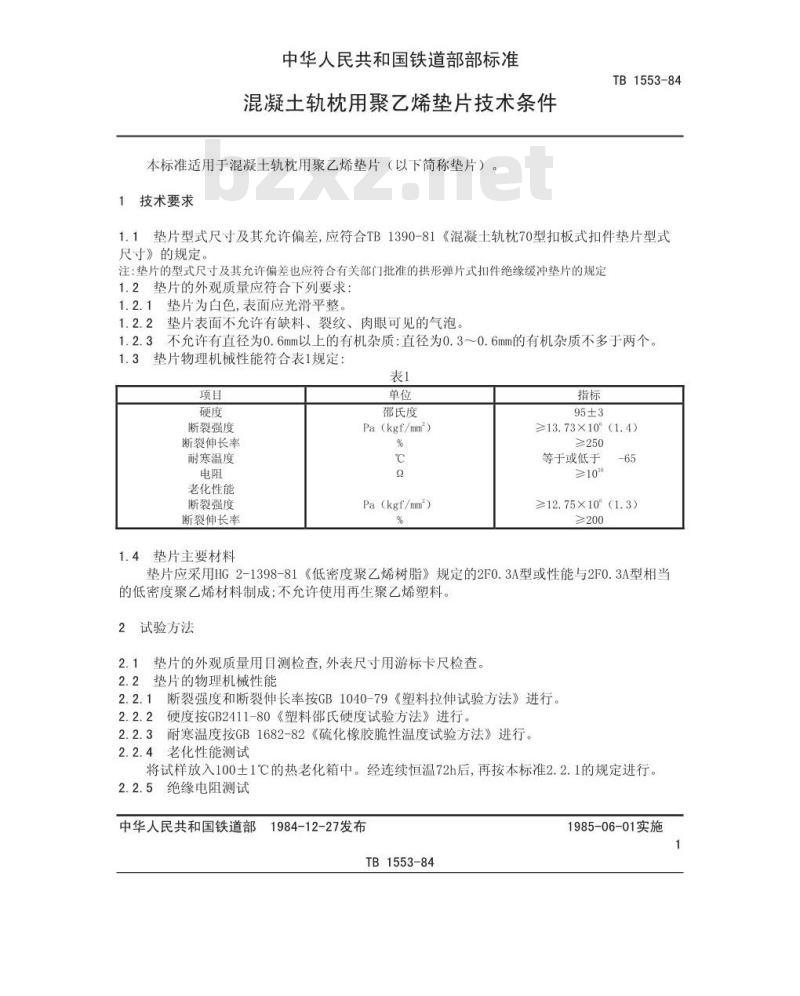

【行业标准】 混凝土轨枕用聚乙烯垫片技术条件

中华人民共和国铁道部部标准
混凝土轨枕用聚乙烯垫片技术条件本标准适用于混凝土轨枕用聚乙烯垫片（以下简称垫片）1
技术要求
TB1553-84
1.1垫片型式尺寸及其允许偏差，应符合TB1390-81《混凝土轨枕70型扣板式扣件垫片型式尺寸》的规定。
注：垫片的型式尺寸及其允许偏差也应符合有关部门批准的拱形弹片式扣件绝缘缓冲垫片的规定1.2垫片的外观质量应符合下列要求：垫片为白色，表面应光滑平整。1.2.1
垫片表面不允许有缺料、裂纹、肉眼可见的气泡。不允许有直径为0.6mm以上的有机杂质：直径为0.3～0.6mm的有机杂质不多于两个。1.2.3
1.3垫片物理机械性能符合表1规定：表1
断裂强度
断裂伸长率
耐寒温度
老化性能
断裂强度
断裂伸长率
1.4垫片主要材料
邵氏度
Pa（kgf/mm)
Pa（kgf/mm)
≥13.73X10°(1.4)
≥250
等于或低于
≥10°0
≥12.75×10°（1.3)
垫片应采用HG2-1398-81《低密度聚乙烯树脂》规定的2F0.3A型或性能与2F0.3A型相当的低密度聚乙烯材料制成：不允许使用再生聚乙烯塑料。2试验方法
2.1垫片的外观质量用目测检查，外表尺寸用游标卡尺检查。2.2垫片的物理机械性能
断裂强度和断裂伸长率按GB1040-79《塑料拉伸试验方法》进行。2.2.1
2.2.2硬度按GB2411-80《塑料邵氏硬度试验方法》进行。2.2.3耐寒温度按GB1682-82《硫化橡胶脆性温度试验方法》进行。2.2.4老化性能测试
将试样放入100土1℃的热老化箱中。经连续恒温72h后，再按本标准2.2.1的规定进行。2.2.5绝缘电阻测试
中华人民共和国铁道部
1984-12-27发布
TB1553-84
1985-06-01实施

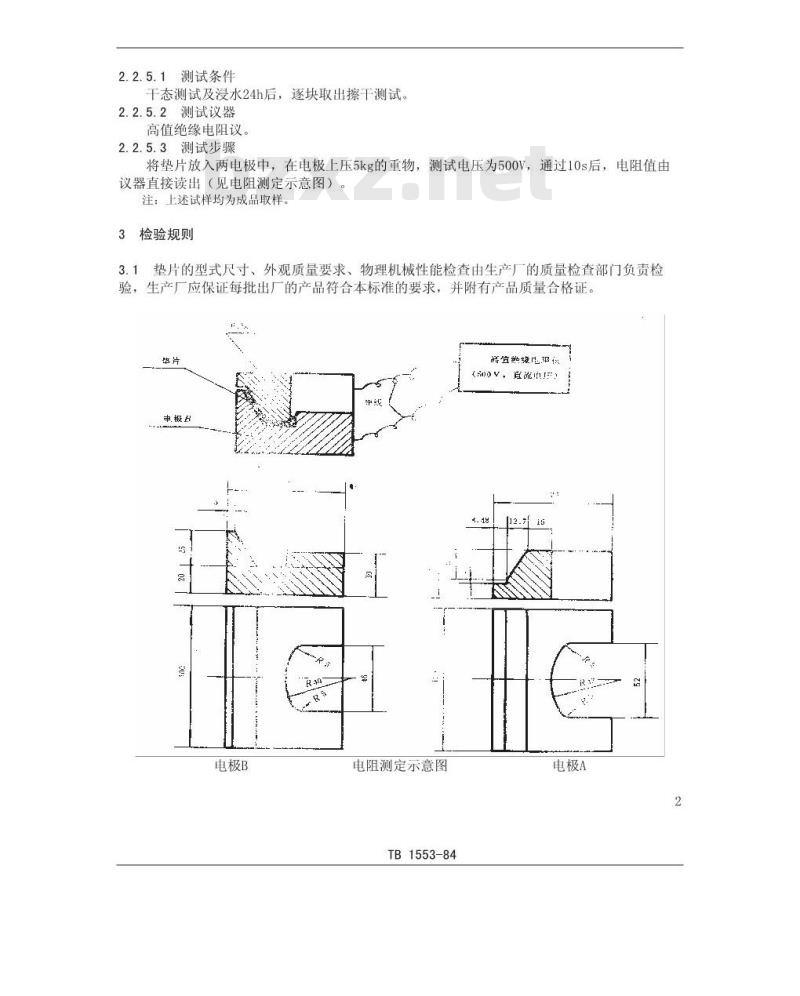

2.2.5.1测试条件
干态测试及浸水24h后，逐块取出擦干测试。2.2.5.2测试议器
高值绝缘电阻议。
2.2.5.3测试步骤
将垫片放入两电极中，在电极上压5kg的重物，测试电压为500V，通过10s后，电阻值由议器直接读出（见电阻测定示意图）注：上述试样均为成品取样。
检验规则
3.1垫片的型式尺寸、外观质量要求、物理机械性能检查由生产厂的质量检查部门负责检验，生产厂应保证每批出厂的产品符合本标准的要求，并附有产品质量合格证。所直绝统儿5
《0，直流）
电极B
电阻测定示意图
TB1553-84
电极A

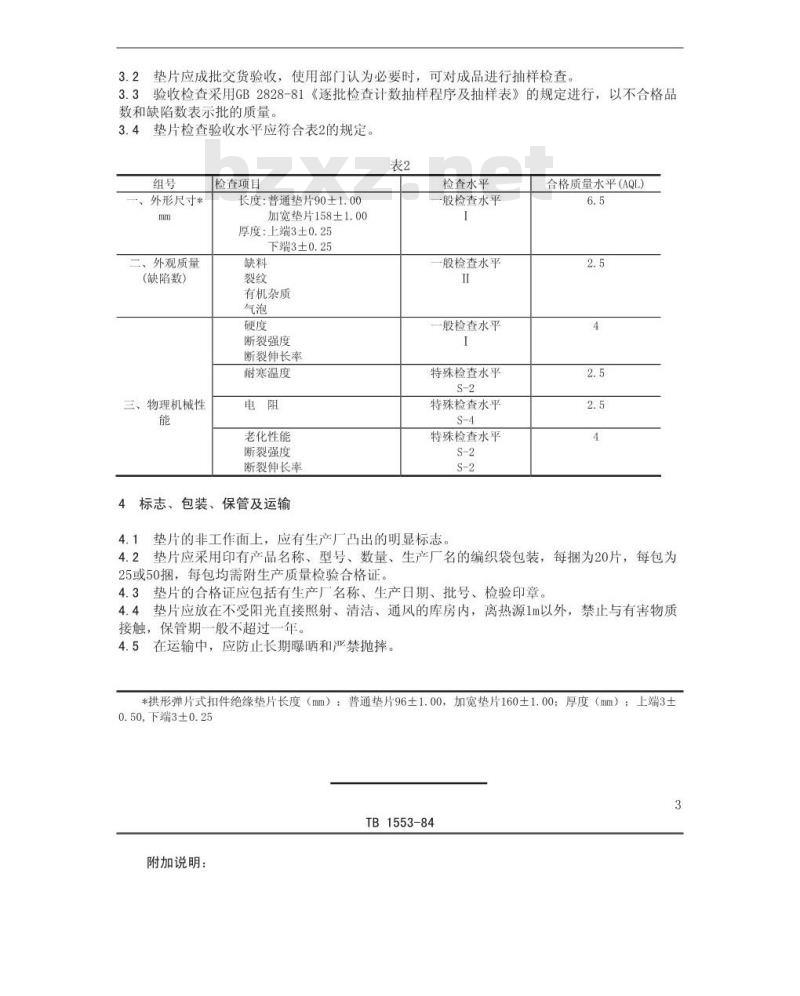

3.2垫片应成批交货验收，使用部门认为必要时，可对成品进行抽样检查。3.3验收检查采用GB2828-81《逐批检查计数抽样程序及抽样表》的规定进行，以不合格品数和缺陷数表示批的质量。
3.4：垫片检查验收水平应符合表2的规定。表2
、外形尺寸*
二、外观质量
(缺陷数)
三、物理机械性
检查项目
长度：普通垫片90土1.00
加宽垫片158±1.00
厚度：上端3±0.25
下端3±0.25
有机杂质bzxz.net
断裂强度
断裂伸长率
耐寒温度
老化性能
断裂强度
断裂伸长率
4标志、包装、保管及运输
检查水平
-般检查水平
-般检查水平
般检查水平
特殊检查水平
特殊检查水平
特殊检查水平
4.1垫片的非工作面上，应有生产厂凸出的明显标志。合格质量水平(AQL)
4.2垫片应采用印有产品名称、型号、数量、生产厂名的编织袋包装，每捆为20片，每包为25或50捆，每包均需附生产质量检验合格证。4.3垫片的合格证应包括有生产厂名称、生产日期、批号、检验印章。4.4垫片应放在不受阳光直接照射、清洁、通风的库房内，离热源1m以外，禁止与有害物质接触，保管期一般不超过一年。4.5在运输中，应防止长期曝晒和严禁抛摔。*拱形弹片式扣件绝缘垫片长度（mm）：普通垫片96±1.00，加宽垫片160±1.00：厚度（mm）：上端3士0.50，下端3±0.25
TB1553-84
附加说明：

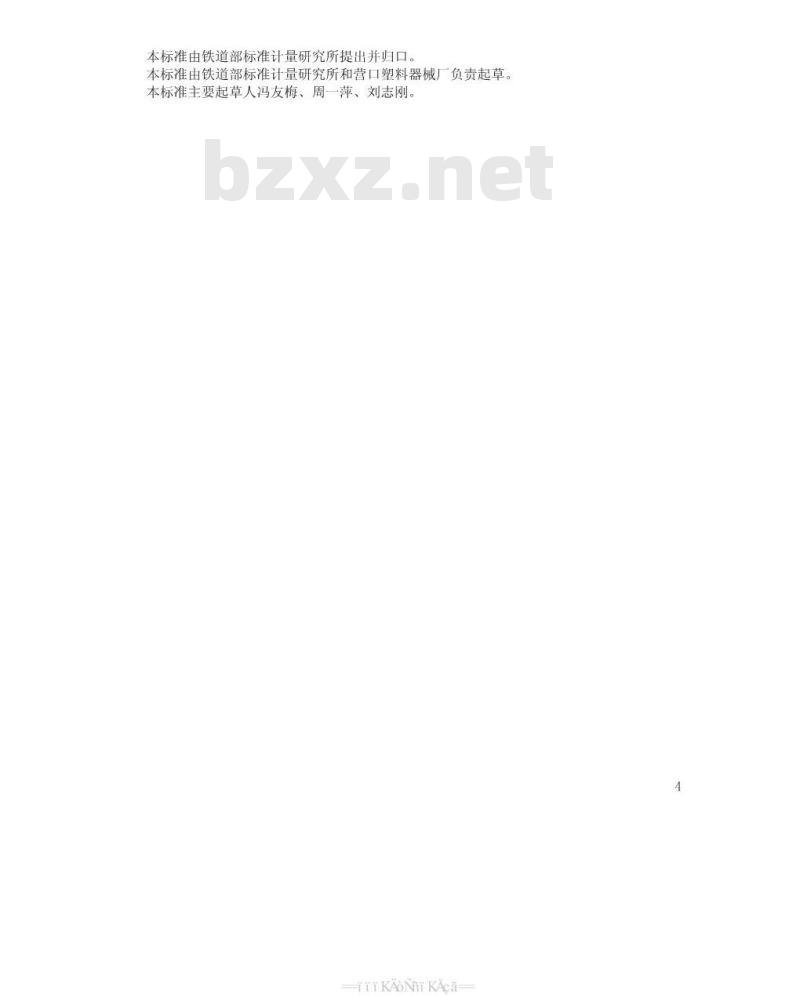

本标准由铁道部标准计量研究所提出并归口。本标准由铁道部标准计量研究所和营口塑料器械厂负责起草。本标准主要起草人冯友梅、周一萍、刘志刚。iiKAoNiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
