【行业标准】 温度数据采集仪校准规范

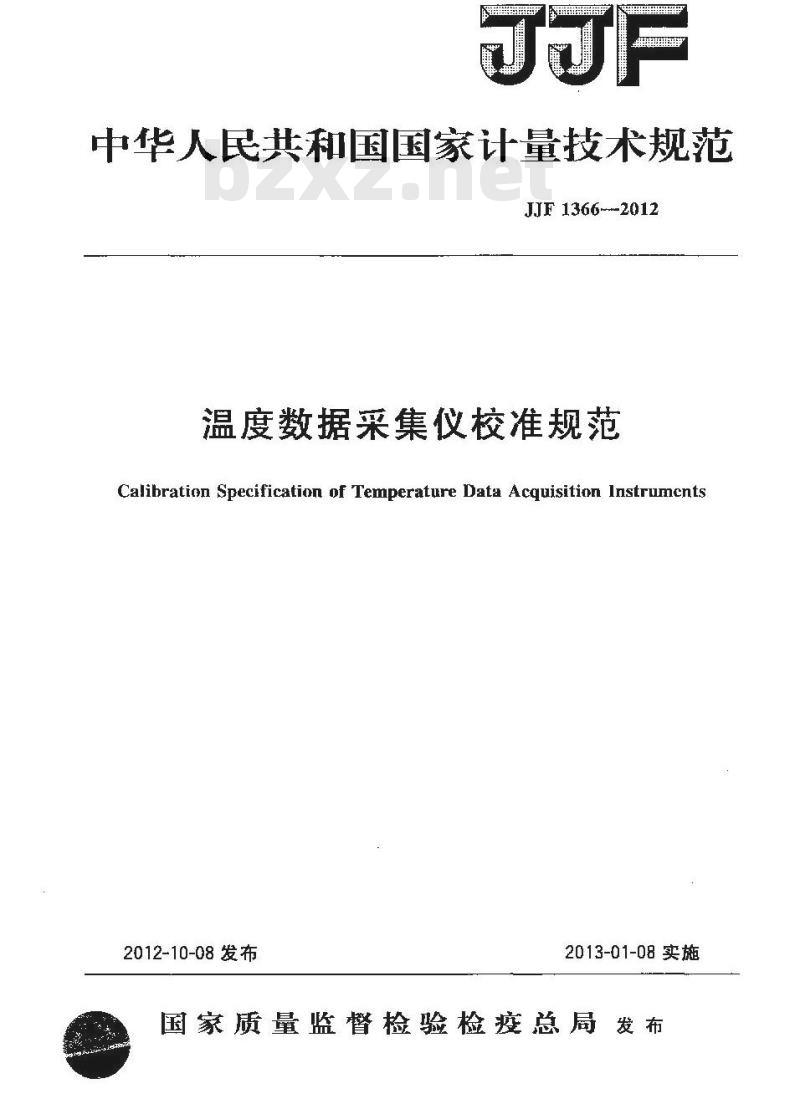

中华人民共和国国家计量技术规范JJF1366--2012
温度数据采集仪校准规范
Calibration Specification of Temperature Data Acquisition lnstruments2012-10-08发布
2013-01-08实施
国家质量监督检验检疫总局发布JJF 1366—2012

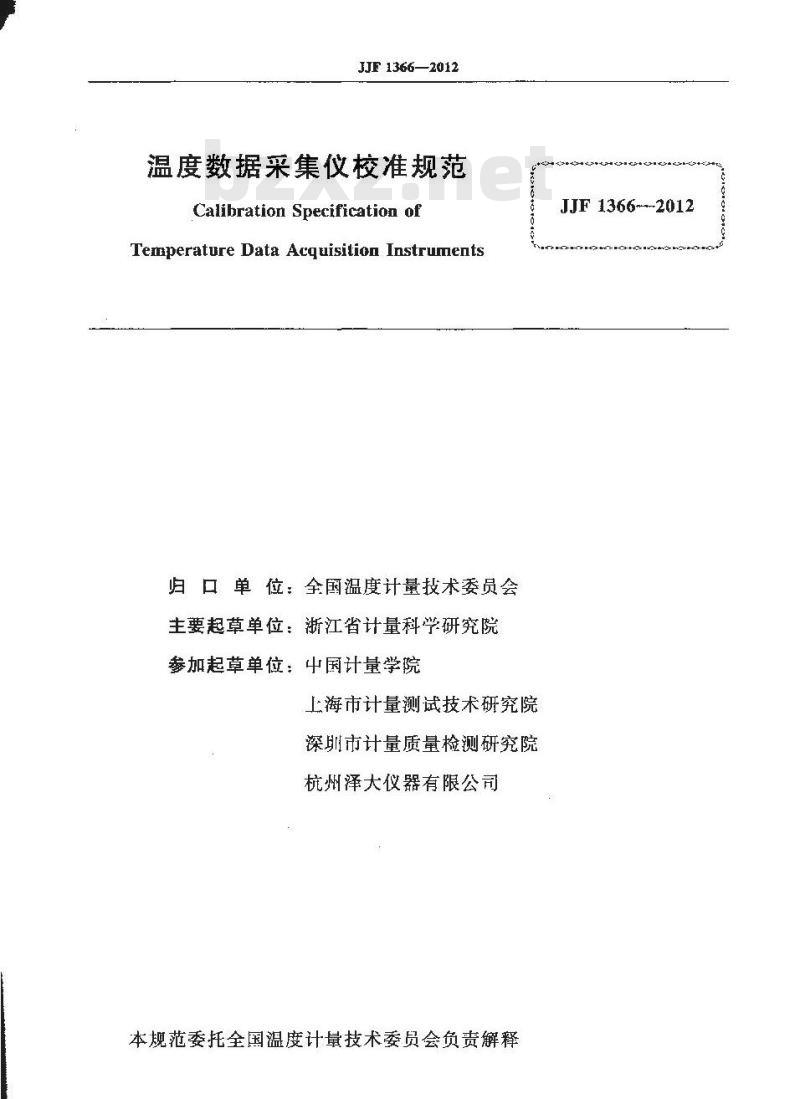

温度数据采集仪校准规范
Calibration Specification ofTernperature Data Acquisition Instruments归口单位：全国温度计量技术委员会主要起草单位：浙江省计量科学研究院参加起草单位：中国计量学院
［海市计量测试技术研究院
深圳市计量质量检测研究院
杭州泽大仪器有限公司
本规范委托全国温度计量技术委员会负责解释JJF1366---2012

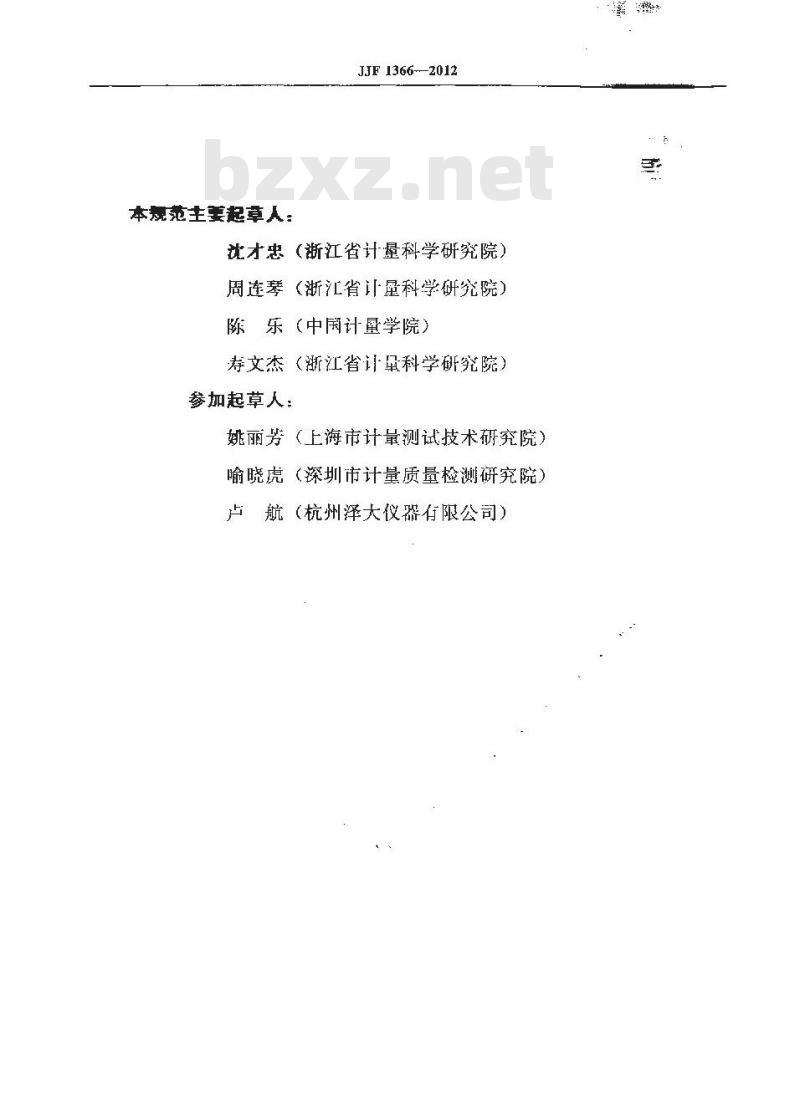

本规范主姜起草人：
JJF1366-—2012
沈才忠（渐江省计量科学研究院）周连琴（浙江省计量科学研究院）陈乐 (中国计量学院)
寿文杰（浙江省计星科学研究院）参加起草人：
姚丽芳（上海市计量测试技术研究院）喻晓虎（深圳市计量质量检测研究院）卢航（杭州泽大仪器有限公司）引言

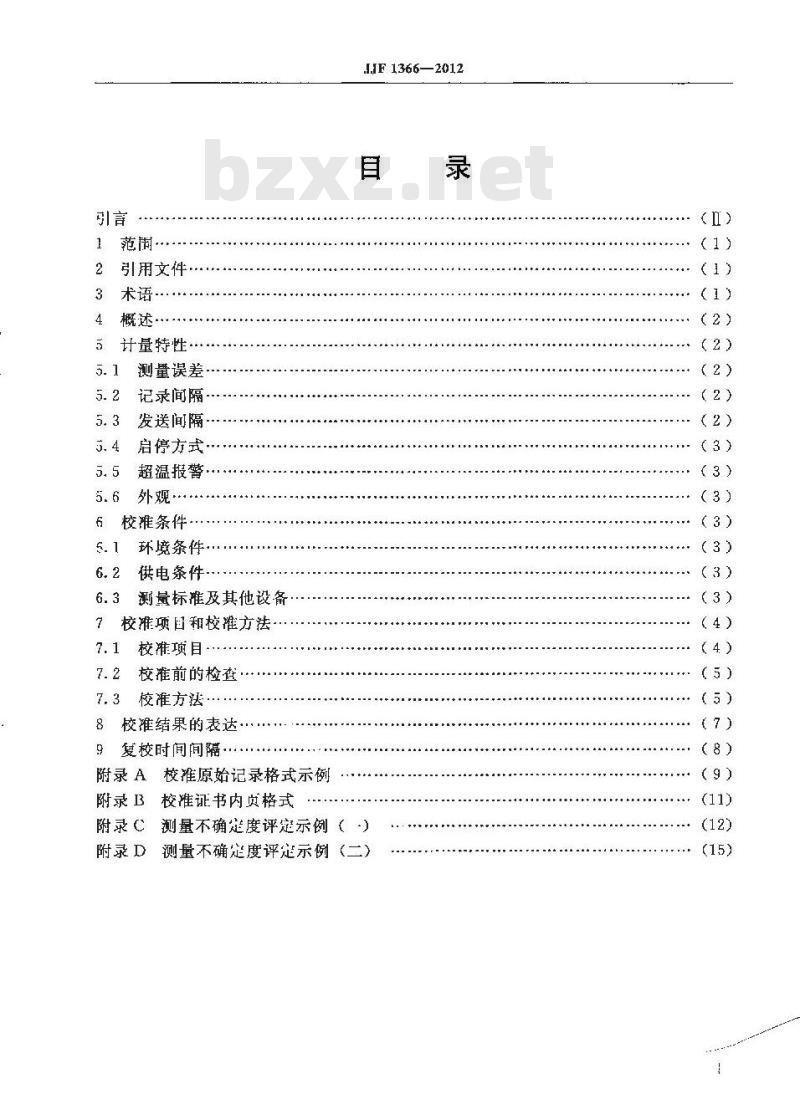

范樹·
引用文件，
3术语
概述·
5计量特性
测量误差
记录间隔
发送间隔-
启停方式
超温报警
5.6外观…
6校准条件
环境条件
供电条件
测量标准及其他设备
校准项目和校准方法
校准项目
校准前的检查·
校准方法
8校准结果的表达
9复校时间间隔
附录A
校准原始记录格式示例
附录B校准证书内贞格式
.J.IF 1366—2012
附录C测量不确楚度评定示例（)附录D
测量不确定度评定示例(二)
（1）)
（3）
(3）)
（7）
JJF 1366—2012

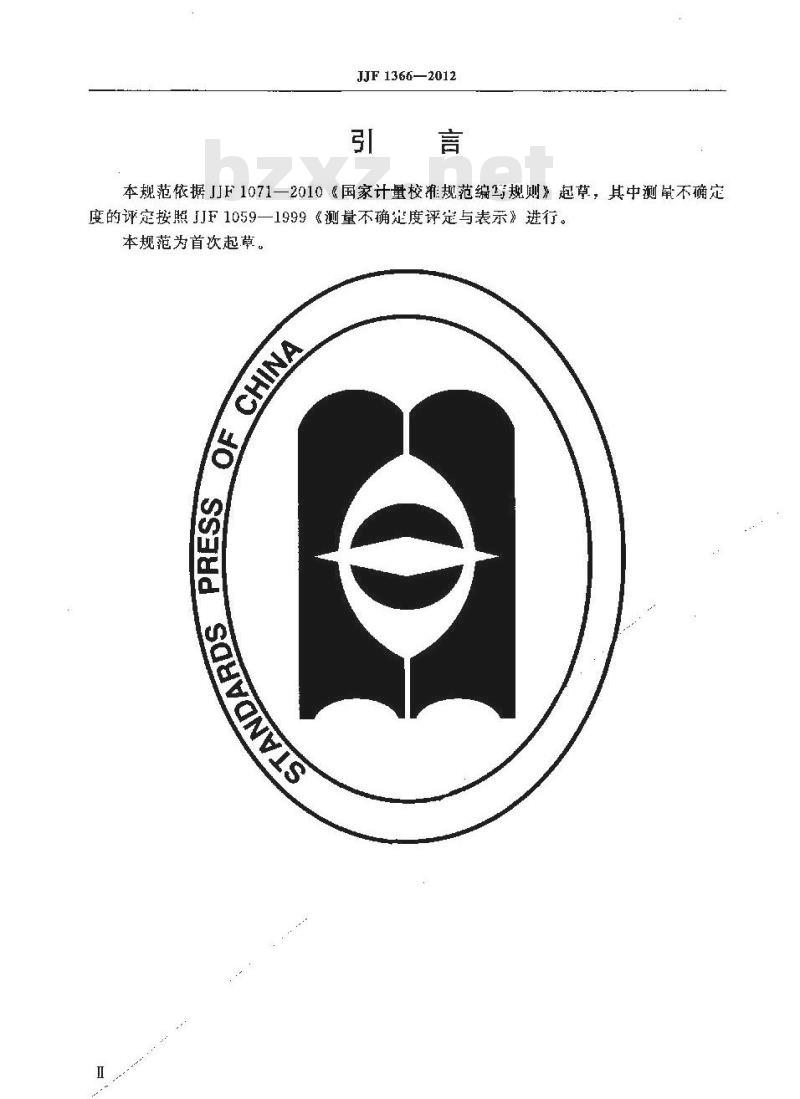

本规范依据JJF1071一2010《国家计量校准规范编写规则》起草，其中测量不确定度的评定按照JJF1059一1999《测量不确定度评定与表示》进行。本规范为首次起草。
1范围
JJF 1366--2012
温度数据采集仪校准规范
本规范适用于内置传感器、测量范围为（一50～十150)℃以及外置传感器、测量范围为（一80～+500）℃的温度数据采集仪（以下简称采集仪）的校。2引用文件
本规范引用下列文件：
JJG617—1996数字温度指示调节仪JJF1001—2011通用计量术语及定义JJF1007—2007温度计量名词术语及定义JJF10302010恒温技术性能测试规范JIF 1101—2003环境试验设备温度、湿度校准规范祖度通国检测校准规范
JJF 1171—2007
凡是注口期的引用文件，仅往日期的版本适用于本规范；凡是不注日期的引川文件，其最新版本（包括所有的修改单）适用于本规范。3术语
JJF 1001—2011，JIF 1007 -2007 界定的及以下术语和定义适用于本规范，3.1温度数据采集仪temperaturedata acquisition instrurnent可首接置于被测环境中进行测量，具有自动采集被测温度信号、数据存储、记录、通讯等功能的温度测量仪表。
3.2内置传感器built-in sensor安装于采集仪内部的温度传感器。3.3外置传感器outlaysenso1
安装于来集仪外部的温度传感器。3.4本地显示 local indication在采集仪本体上显示被测温度值的显示方式。3.5远程显示 remote indication通过数据交互通讯在上位计算机中显示采集仪测量数据的显示方式。3.6无线通讯wireless communicatinn使用蓝牙、igboc等无线通信技术将采集仪采集到的数据通过无线传输的方式实时传输到通讯接收端，完成数据的交互功能。3.7记录间隔record interval
采集仪存储相邻两个数据的时间间隔。3. 8发送间 send interval
JJF 1366—2012
数据来集过程中，采集仪卡机间通讯接收端发送采集到的相邻两个数据的时间间隔，
4概述
采集仪主要应川于冷链运输，杀毒灭菌等领域的温度监测以及工业生产工艺过程的温度验证等。
采集仪主要由温度传感器、测量及信号处理电路组成。采集仪温度传感器分为内置和外置两种形式；供电方式可分为交流、直流以及电轴供电三种方式；外壳可密封防水，也可开有散热通风孔；商单路测量一也可条路测量。来集仪的数据表示方式有本地数疗显示和远程数字显
存后取出显示两种方
采集仪的基本纟
5计量特性
测量误差
种，程显示可分为通过无线传输数据的实时显示和数据俏场工作原盘
采集仪的量课差包括本
5.2记录间隔
采集仪的7己录间隔店
5.3发送间障
乐美仪向通讯
无线通讯！
传感器
信号采集
和测量电路
美差和远程示值
信号、数据
处理电路
般为+1
T~15. 0 ℃.
立可调。
机或温度显示器
（无线传输）
有储器
时序、逻辑控制器
温度数据采集仪
图1采集仪基本组成及原理框阁
温度鼎示
无线通信
传输电路
5.4启停方式
JJF 1366—2012
采集仪应可设置其启动和停止方式。启动方式固定或诸如立即启动、定时启动、延时启动、手动启动等可选；停止方式固定或诸如存满停止、先进先出、按次数停止，手动停止等可选。
5.5超温报警
具有超温报警功能的采集仪，其超温报警应正常。5.6外观
5.6.1带本地显示的采集仪，其数字显示应清晰，无数字闪烁、叠字、乱错码和缺笔画现象，小数点显示应正确。
5.6.2可投人液体使用的采集仪，应密封无破损。注：以上所有技术指标不适用于合格性判断，仅提供参考。校准条件
G.1环境条件
a）环境温度：（20士5)℃：
b）相对湿度：不超过85%；
）当电测仪器对环境条件另有要求时，应满足其规定要求。注：如不能满足上述条样应考患由引入的不确定度。6. 2供电条件
供电电源应符合被校采集仪，剩量标准及恒温等设备的正常工作要求。6.3测量标准及其他设备
校准时，可选用表1所列的测量标准及其他设备。表1 校准用剩量标准及其他设备序号
测量设备名称
标准铂电阻
温度计
电测设备
标准水银
温度计
技术要求
相对误差不大于3×10-5
测量范围：（30~～~300)℃
不确定度：U =(0. 04 ~0. 06)℃,k=2
TKAoNirKAca-
测量标雅
与标准铂电
阻温度计配套
测量标准
也可使用满足要
求的其他测量标准
序号测量设备名称
恒温设备
共时器
水三相点瓶
读数望远镜
金属网兜
计算机及
打印机
接口线缆
恒温槽：
JJF 1366—2012
表1（续）
技术要求
温度均勾性不超过0.01℃
温度波动性不超过0.02℃/10min专用恒温箱：
温度范围为（-50～+150)℃
温度均匀度不超过0.05℃
温度波动度不超过土0.02°C/10minMPE: 上0.5 s/n
U--1mK,k2Www.bzxZ.net
放大倍数5倍以上，可调水平
安装有操作系统及相应软件
R232R485、USB接口电缆线
校准项目和校准方法
校准颅目
采集仪的校准项目为测量误差。用途
提供恒定温
测冠标雄器
读数的时间
测量标准销
电阻温度计水
三相点电阻值
读取标准水
银温度计示值
放置防水采
集仪以浸没开
固定于恒温槽
液体介质中
设置、读
取、存诺、记
录采集仪数
提供通讯
也可使用满足校
谁求的其他恒温
设备。
恒温槽、恒温箱
技术指标的表述及
测量分别按照
JJF 1030—2010 和
JJF 1101 .--2003 的
也可使用其他可
调视线水平的读数
在校准前函对采集仪的记录间隔、发送间隔、启停方式、超温报警，外观等进行检查。
7.2校准前的检查
7.2.1记录间隔检套
JJF 1366--2012
按照采集仪的操作说明，连接采集仪和PC机，安装并运行相应软件，检查采集的记录间隔是否能够连续可调。7.2.2发送间隔检查
对于无线通讯采集仪，按照采集仪的操作说明，在PC机上安装无线数据接收装置以及相应软件，运行软件，检查采集仪的发送间隔是否能连续可调。7.2.3启停方式检查
按照采集仪的操作说明，检查采集仪的启动、停止方式是否符合5.4的要求。7.2.4超温报警检查
按照采集仪操作说明，设定超温报警温度，然后将采集仪或其温度传感器置于恒温设备中，使恒温设备的湿度高于采集仪设定的上限报警溢度或低于下限报酱温度：观察采集仪的报警是否符合5.5的要求。超温报警的检查可与测量误差的校准同时进行。7.2.5外观检查
目测检查采集仪的外观是否符舍5.6的要求。7.3校准方法
7.3.1参数设置
按照采集仪操作说明书的规定，连接采集仪与PC机，设置采集仪的数据记录间隔、无线发送间隔，启动方式、停止方式、超温报警值等采集仪运行的必要参数，通常记录间隔及发送间隔的设置值应不超过1min，7.3.2时钟调整
a）对于时钟可调的采集仪，整其时间值与计时器的时问值一致；b）对于时钟不可调的采集仪，应分别同时记录采集仪和计时器显示的时间值；对于的时钟可置雾的采集技，底与计时器同时置零、启动。7.3.3供电电压检查
记录供电电压。对供电有特殊要求的应配置稳压电源。对电池供电的采集仪，按其操作说明检查其电池的供电电压是否在正常工作范围内，如低于正常值则应及时更换电池。
7.3.4采集仪安装
校准时，按以下方式安装采集仪：a）采集仪的温度传感器外置且传感器线缆或插杆长度足以使温度敏感元件浸没于恒温槽均匀温区内且受环境温度影响可忽时，应按JJF1171一2007中6.6.5的规定将温度传感器罩于恒温槽中，数据采集部分置于恒温槽外；b）采集仪的温度传感器外置且传感器线缆或插杆长度不足以使温度敏感元件浸没于恒温槽均匀温区内，或虽能足够浸没但因插杆导热性能优良导致受环境温度影响不可忽略，或温度传感器内置、数据采集部分不密封时，应将具整体置于恒温箱均匀温区中；
KAONirKAca-
JJF 1366-—2012
注：这种情况下，外置传感器采集仪的校准温度范围与内置传感器采集仪相同。c）整体密封的采集仪，可将其整体放入金属网兜并漫没于距离恒温槽液体介质綫面200mm以下的均勾温区内，或将其整体置于恒温箱均匀温区中。7.3.5通讯连接
无线通讯的采集仪，在完成采集仪安装后，可开启通讯接收端及PC机，建立采集仪与通讯接收端和PC机的实时通讯连接。7.3.6校准点选择
校准点应均勾分布在整个测量范围的整度点上，原则上应包括零点、上限值和下限值在内，不少于5个点。
用广有要求时，可按用户要求选择校准点。7.3.7测量标准的使用
采用标准水银温度计作测量标准时，应使用读数望远镜读取其示值。采用标准铂电阻温度计作测量标准时，其工作电流应不大于1mA，插入深度应不小于250mm。当使用恒温箱作恒定温度源时，标推温度计应垂直插人，时为降低或消除恒温箱插人孔外界的热交换，应采用棉花或其他保温材料塞紧标谁温度计与插入孔之间的空。
7.3.8校准方法
将恒温设备的温度恒定在各被校温度点工，温度偏离校准点不得超过士0.2℃（以测量标准示值为准）。当恒温槽温度桓定20min或恒温箱温度恒定40min以上时，根据设置的采集仪启动方式、记录间隔计算读数时间，在来集仪记录数据的时刻，读取并记录测量标准和计时器的示值，并按照设置的采集仪记录间隔连续读取4饮。完成最后一个校雅温度点的测量后，取出采集仪温度传感器，待温度达到环境温度附近时，按照来集仪操作说明连接PC机并读取、打印或通过PC机显示采集仪采集、记录的温度测量数据及相应的时间值。对于无线信号传输的采集仪，在按7.3.5方法建立实时通讯连接后，可商时读取测量标准及PC机的实时显示值，按“标准→被校→被校→标准”的顺序分别读取测量标和IC机的实时显示值。上述顺序为一个读数循环，应进行两个循环的读数其有本地显示功能的采集仪，按校雅无线信号传输采集仪的读数方法分别读取测量标推和采集仪的本地显示值。
不带传感器的采集仪，按照JJG617一1996规定的校准线路，采用输入标称电量值法向采集仪输入每一校准点上对应的模拟电信号，按上述方法读取其测量值。对于多通道采集仪，应分别对每一通道的测量误差进行校准。对最大充许误差不超过士0.1℃的采集仪，当使用标准铂电阻温度计及电测设备作测量标准时，在最高校准溫度点结束后，应立即测量标准铂电阻温度计在水三相点上的电阻值。
7.3.9数据处理
a）当便用标准水银温度计作测量标准时，采集仪的测量误差按公式（1）计算：At-ti (to ta)
式中：
JJF 1366-2012
在每一校谁点上，被校来集仪的测量误差，℃；在每--校推点上，被校采集仪显示值的平均值，；在每一校准点上，标准温度计测得值的平哟值，℃；在每一校准点王，标准温度计显示值的修正值，℃，h）当使用标准铂电阻温度计和电测设备作测量标准时，采集仪的测量误差按公式（2）计算：
At=t:—tc
每次测量时，to的大小按公式（3）计算：to t, +
一校准点名义温度，℃；
W，·温度.时的电阻比觉
，当采集仪最大允许误差不超过士0.1℃时，Rt应为实测值；
由标准铂电阳温度计分度表给出的温度，对应的电阳比和电阻比变化率。
c）对于多通道采集仪，应分别计算每一通道的测量误差，d）按照数据处理的修约原则对数据进行修约。测量结果At的末位应与其测量不确定度的未位对齐。
8校准结果的表达
校准结果应在校谁证书上反映。校准证书应至少包括以下信息：a）标题：“校准证书”；
b）实验室名称和地址：
）进行校推的地点（如果与实验室的地址不同）：d）证书的唯一性标识（如编号），每页及总页数的标识；e）客户的名称和地址；
f）被校对象的描述和明确标识；）进行校谁的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期；
h）如果与校推结果的有效性应加有关时，应对被校样品的抽样程序进行说明；i）校准所依据的技术规范的标识，包括名称及代号；i）本次校准所用测量标准的溯源性及有效性说明<）校准环境的描述；
