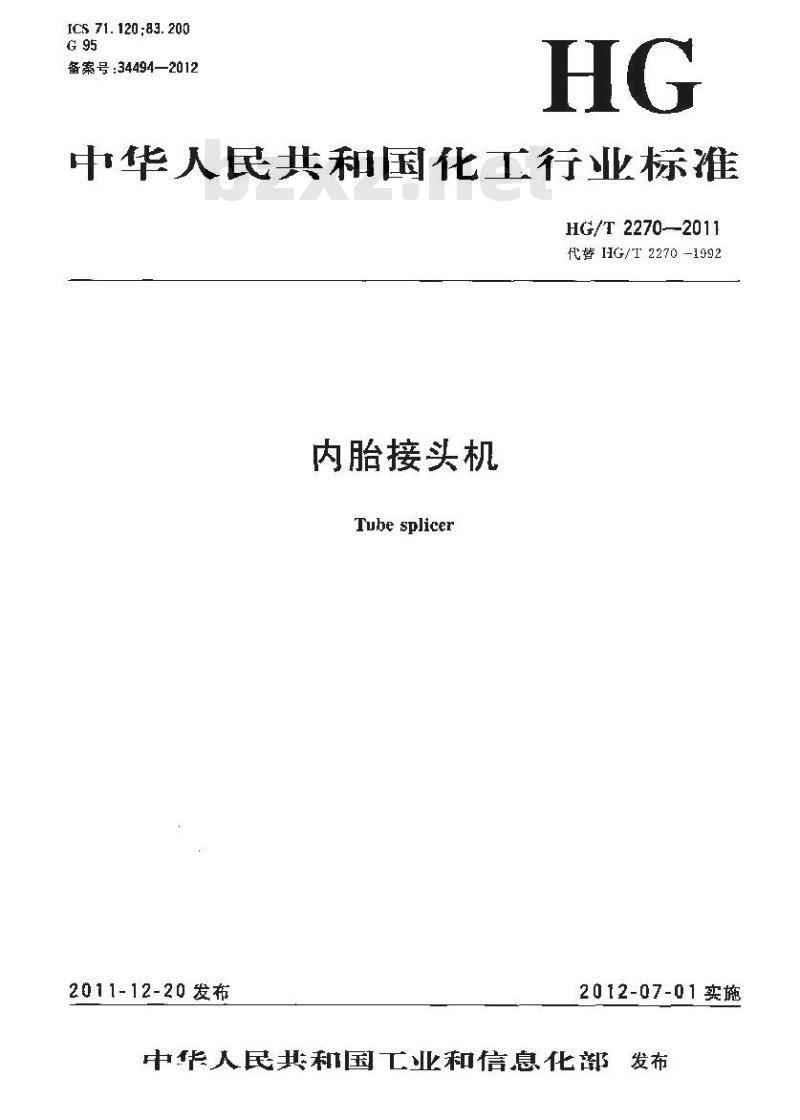

【行业标准】 内胎接头机

ICS 71. 120 ;83. 200
备案号：34494—2012
中华人民共和国化厂行业标准
HG/T2270--2011
代替HG/T2270-1992
内胎接头机
Tube splicer
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言

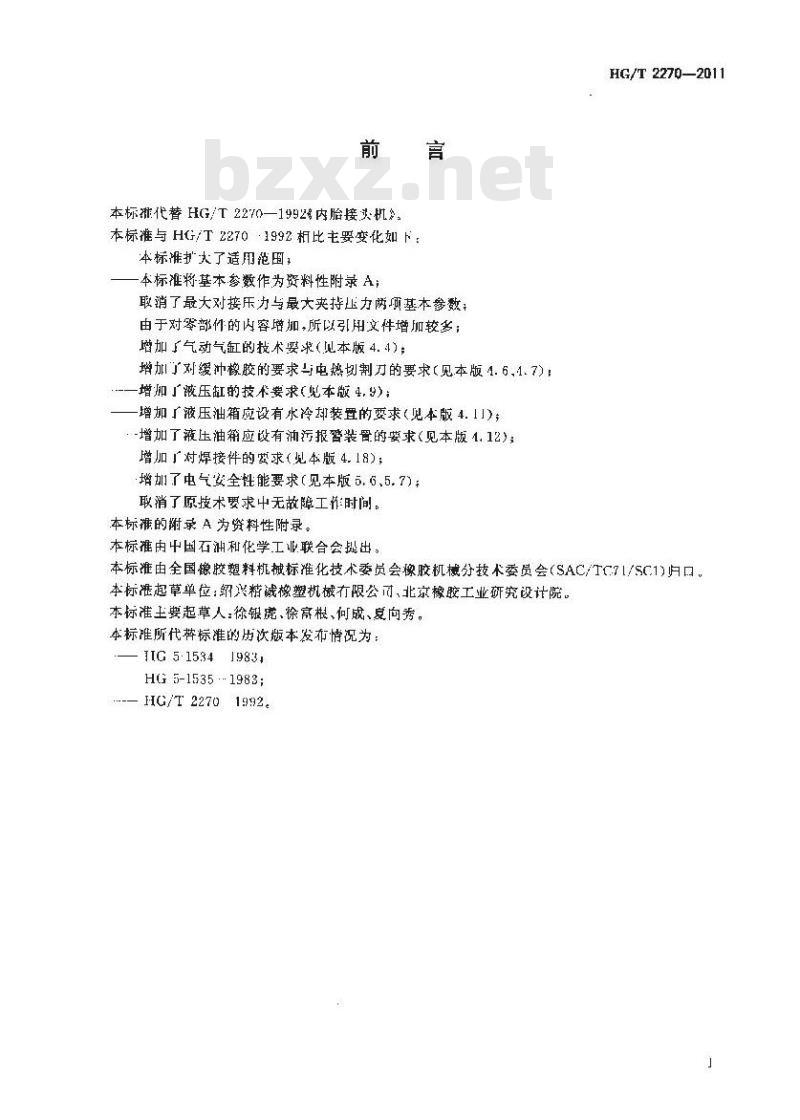

本标准代替HG/T 2270—1992内胎接头机》。本标准与HG/T22701992相比主要变化如下：本标准扩大了适用范围，
本标准将基本参数作为资料性附录A；取消了最大对接压力与最大夹持压力两项基本参数；由于对零部件的内容增加，所以引用文件增加较多；增加了气动气缸的技术要求（见本版4.4)；增加对缓冲橡胶的要求与电燃划制刀的要求（见本版1.6,1.7)增加了液压缸的技术要求（本版4.9）；增加广液压油箱应设有水冷却装置的要求（见本版4.11)；：-增加了液压油箱应设有油污报曾装胃的要求（见本版1.12）；增加对焊接件的要求（见本版4.18）；增加1了电气安全性能要求（见本版5.6.5.7）；取消了原技术要求中无故障工作时间。本标准的附录A为资料性附录。
本标准由中国石油和化学工业联合会提出。HG/T 2270—2011
本标准由全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会（SAC/TC7I/SC1)归口。本标准起草单位：绍兴精诚橡塑机械有限公可、北京橡胶工业研究设计院。本标准主要起草人：徐银虎、徐高根、何成、夏向秀。本标准所代标准的历次版本发布情况为：TIG 5·1534J983,
HG5-1535 1983;
-—HG/T 22701992
TTKANTKACA

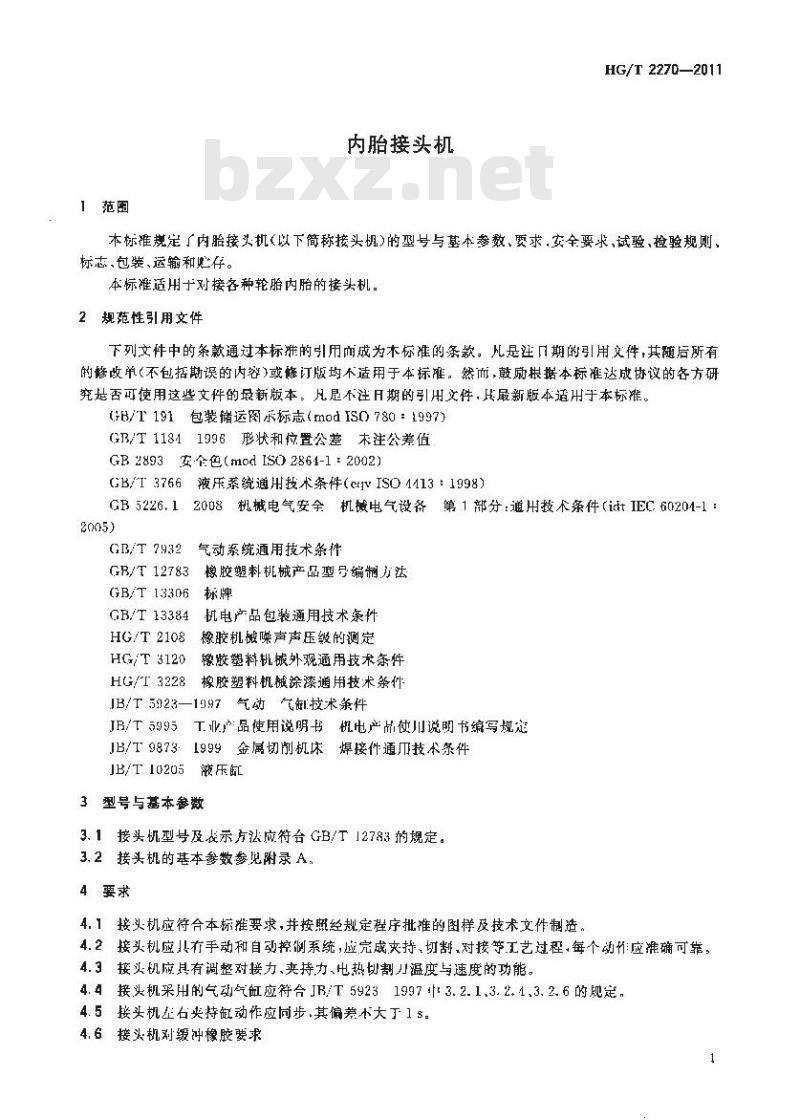

1范围
内胎接头机
HG/T 227Q—2011
本标准规定了内胎接头机（以下简称接头机）的型号与基本参数、要求.安全要求、试验、检验规则、标志、包装、运输和存。
本标推适用于对接各种轮胎内胎的接头机。2 规范性引用文件
下列文件中的条款通过本标准的引用而成为木标准的条款，凡是注口期的引用文件，其随后所有的修收单（不包括期误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，H最新版本适用于本标准。GB/T191包装储运图示标志（modIS0780：1997）GB/T11811996形状和位置公差末注公差值GB2893安个色（modISO2861-1：2002）GB/I3766液压系统通用技术条件（crVISO4413：1998）GB5226.1、2008机械电气安全机械电气设备第1部分：道用技术条件（iitIEC60204-1：2005)
GB/T 7H32
GB/T 12783
气动系统通用技术条件
橡胶塑料机械产品型号编制力法GB/T13306标牌
GB/T 13384
HG/T 2108
HG/T3120
HG/T 3228
试电产品包装通用技术涤件
橡胶机械噪声声压级的测定免费标准下载网bzxz
橡胶塑料机械外观通用技术条件橡胶塑料机械涂漆通用技术条件IB/T5923—1997气动气卸技术条件JB/T5995T业产品使用说明书机电产品使川说明书缩写规定JB/T98731999金属切削机床焊接件通而技术条件JB/T 10205
液压鼠
3型号与基本参数
3.1接头机型号及表示方法应符合GB/T12783的规定。3.2接头机的基本参数参见附录A。4要求
4.1接头机应符合本标推要求，并按照经规定程序批准的图样及技术文件制造。4.2接头机应儿有手动和自动控例系统，应完成夹持、切割，对接等工艺过程、每个动作应准确可靠，4.3接头机应具有调整对接力、夹持力、电热切割刀温度与速度的功能。4.4接头机采用的气动气缸应符合JB/T592319973.2.1、3.2.4.3.2.6的见定，4.5接头机左石夹持缸动作应向步.其偏差不大丁1s。4.6接头机对缓冲橡胶要求
-TTT KANY KAcA
HG/T2270—2011
4.6.1缓冲橼胶层为缓冲橡胶与金属组合与胎还接融的缓冲橡胶硬度为76HA-80H^，弹性层硬度为 56 Ha ～60 Ha
4.6.2缓冲橡胶与金属板粘接强度不小十2.9MPa。4.7接头机对电热切割刀要求

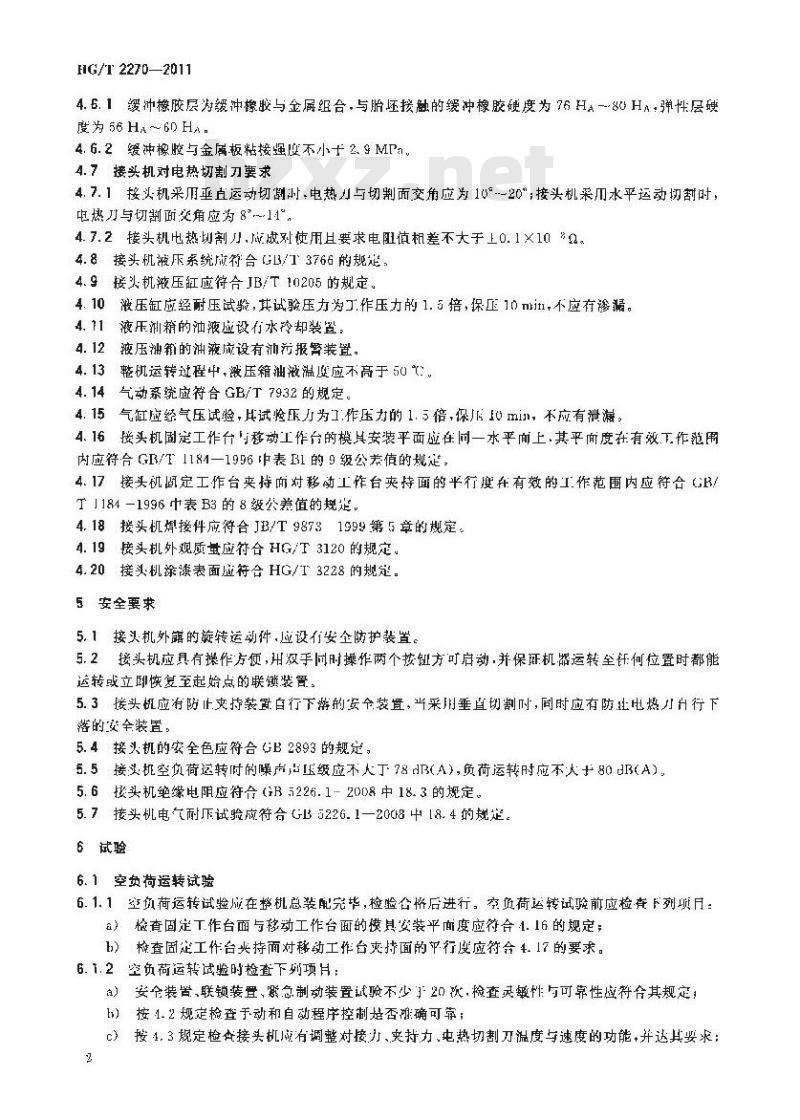

4.7.1按头机采垂直运动切制时，电热刀与切制面交角应为10°.-20\；接头机采川水平运动切时电热与切制面交角应为8\11\。4.7.2接头机电热划割刀.应成刘使用且要求电阻值相差不大于上0.1×10*0。4.8接头机液系统成符合GB/13766的规是，4.9接头机液压缸应符合JB/T10205的规定4.10液压缸应经耐压试验，其试验压力为了作压力的1.5倍，保压10min，不应有渗漏。4. 11
液压洲箱的油液应设有水冷却装置：4.12
液压油箱的油液应设有油污报肾装置4.13
整机运转过程中，波压箱油液温度应不高于50。4.14气动系统应符合GB/T7932的规定。4.15气缸应经气压试验，其试验压力为工作压力的1.5倍，保10min，不应有泄漏。4.16接头机固定工作台与移动工作台的模具安装平面应在同一水平上·其平面度在有效下作范围内应符合GR/T1184—1996表B1的9级公差值的规定，4.17接头机固定工作台夹持而对移动工作台夹特面的平行度在有效的工作范围内应符合GRT1184-1996中表B3的8级公差值的规定4.18接头机焊接件应符合JB/T98731999第5章的规定。4.19接头机外观质应符合HG/T3120的规定。4.20接头机涂漆表面应符合HG/I3228的规定。5安全要求
5.1接头机外露的旋转运动件，应设有安全防护装置。5.2接头机应具有操作方便，用双手回时操作两个按纽方可启动·并保证机器运转至针何位置时都能运转或立即恢复至起始点的联锁装置。5.3接头机应有防止夹持装置自行下游的安全装置，当采用垂直切制时，同时应有防让电热月自行下落的安全装置。
5.4接头机的安全色应符合GB2893的规定。5.5接头机空负荷运转时的噪声出压级应不人丁78B（A）负荷运转时应不大80B（A）。5.6接头机绝缘电阻应符合（B5226.12008中18.3的规定。5.7接头机电气耐斥试验戚符合GL5226.1—2008中18.4的规定。6试验
6.1空负荷运转试验
6.1.1空负荷运转试验成在整机总装配完毕，检验合格后进行，空负荷运转试验前应检套下列项厅：a）检查固定工作台面与移动工作台面的模具安装平面度应符合1.16的规定；b）检查固定工作台夹持而对移动工作台夹持面的平行度应符合4.17的要求。6.1.2空负荷运转试验时检查下列项月：a）安全装置、联锁装置、急制动装置试验不少子20次，检查灵敏性与可靠性应符合其规定！h）按1.2规定检查手动和自动程序控制是否册确可靠；c）按4.3规定检套接头机成有调整对接力、夹持力、电热切割刀湿度与速度的功能+并达其要求：2
TTTKAONYKACA
按4.1分别检查气缸的下作条件、密身性能、外观等要求：按4.5的规定进行检查，夹持缸动作是否同步，并达其要求；f）按 4.7 的规定检查电热切割刀的安装角度、电阻的相差值,并达其要求;按1.8-~1.12,1.11的规楚分别进行检查,应符合要求；HG/T 2270—2011
按TIG/2108的规定检测空负荷运转时的唤声卢压级，应符合5.5的规定：h>
电气系统按5.6.5.7分别进行检测，应符合要求：>检查接头机成有整对接力、夹持力、电热切制刀度与速度的功能；k）

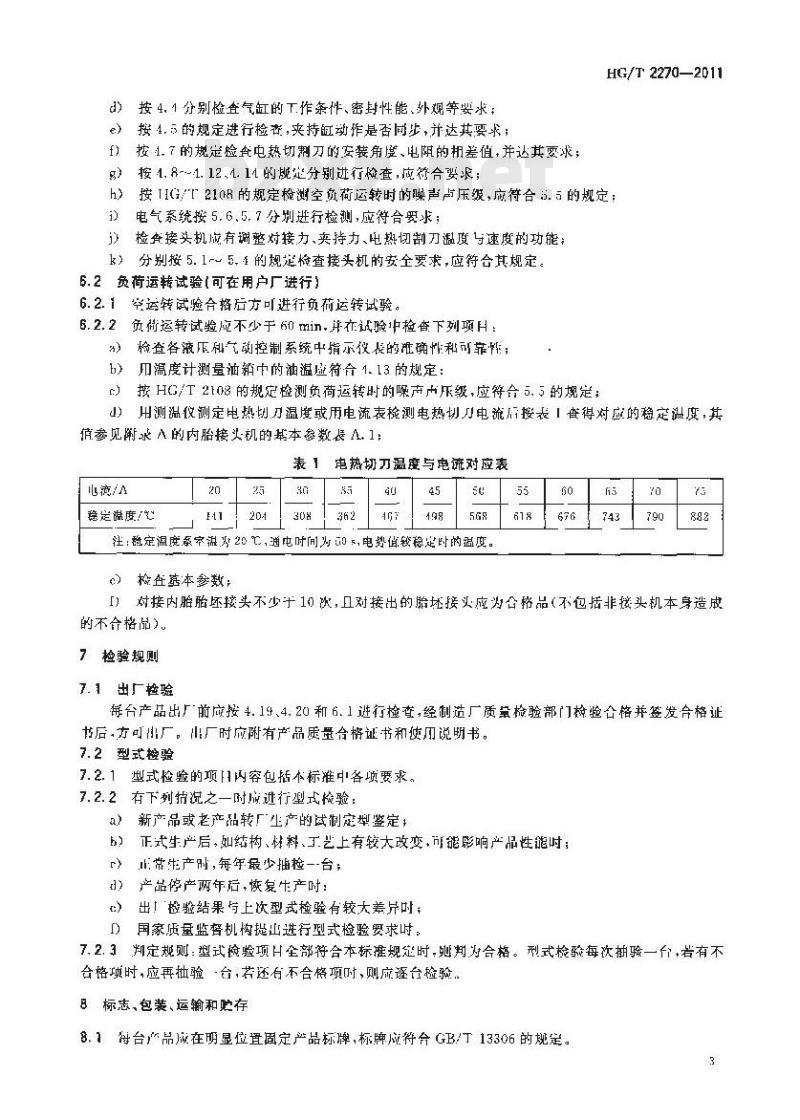

分别按5.1-~5.4的规恰查接头机的安全要求，应符合其规定。6.2负荷运转试验可在用户厂进行）6.2.1空运转试验合格后方可进行负运转试验。6.2.2负荷运转试验应不少于60min.并在试验中检查下列项H：的
检查各液压和气动控制系统中指示仪表的准确性和可靠件；用温度计测量油箱中的油温虚符合1.13的规定：b）
接HG/T2108的规定检测负荷运转时的噪声内斥级，应符合5.5的规定：c
用测温仪测定电热划刀温度或用电流表检测电热物电流后按表「查得对应的稳定温度，其d
值参见求A的内胎接头机的基本参数表A.1：表1电热切刀温度与电流对应表
心滴/A
稳定谢度/℃
注：稳定温度系字温火20，通电时间为60，电势值较稳定时的盟度。）检查基本参数：
「）对接内胎胎还接头不少计10次，且对接出的胎述接头应为合格品（不包括非接头机本身造成的不合格品）。
7检验规则
7.1出厂检验
每台产品出厂前应按4.19、4.20和6.1进行检查，经制造厂质景检验部门检验合格并签发合格证书后方可出厂，山厂时应附有产品质量合格证书和使历说明书。7.2型式检验
7.2.1型式检验的项H闪容包括本标准中各项要求。7.2.2有下列情况之一时成进行型式检验：新产品或老产品转厂生产的试制定型鉴定，a
正式生产后，如结构、材料、工艺上有较大改变，可能彤响产品性能时；正常生产时，每年最少抽检一台；d）产品停产两年后，恢复牛产时：出！检验结果与上次型式检验有较大差片时；国家质量监督机构提出进行型式检验要求时，7.2.3判定规则：型式检验项H全部符合本标准规延时，期为合格。型式检验每次拥验一，若有不台格项时,应再抽验台,若还有不合格项时,则应逐台检验。8标志、包装、运输和贮存
8.1母台产品成在明显位置固定产品标牌，标牌应符合GB/T13306的姚定。3
TTTKAONYKACA
HG/T 2270—2011
标牌的基木内容虚包括：
制造单位及商标：
）产品名称及型号：
）产品的编号及出厂口期；
）产品的主要参数：
c）产品执行的标号。
8.3产品伙用说明书符合JIs/T5995的规定。8.4产品包装成符合CB/I13384的规定8.5产品的运输应符合运输部门的有关规定，产品的储运阅示标志应符合 GB/T 191的规定8.6
8.7产品安装前应贮存在防雨，通风的室内或临时棚房内并妥善保管。4
TTTKANTKACA
内胎接头机的基本参数见表A，1.附录A
[资料性附录 ]
内胎接头机的基本参数
型号规格
展大接头平登宽度/mm
最大对接厚度 / rm
装大对接力/ky
电热刀温度/t！
切割形式
动力源
内胎接头机的基本参数
LN! Q60 / LNI-Q120
,LNJ-Q250
室源-300案温~500
直切割
室温-300
水平切割
LNJI-Y320;LNI-Y450
室温～65C
水平切割
筱压气床
何服出机
TTTKAONT KACA
INJ-Y560
HG/T:2270-—2011
LNIY630
室温～650
水平切割
LNI-Y80U
中华人民共利国
化正行业标推
内胎接头机
HG/T22702011
出版发行，化学工业出版社
（北京市东城区青年湖南街13号邮政第码00011）化学工业出版社印刷厂
880mm×1230m1/1%印张数11千字2012年3月.北京第1版第1次印刷书号:155025：1046
购书咨询：010-64518888
传后服务：010-64518899
网址，http：//ciju.cotl.t.n儿购头本书,如有缺拟质堡间题，本社鲁中心负责调换，定价:10. 00 元
TTTKONYKAA
版权所有
违者必明
