【行业标准】 既有住宅建筑光纤到户改造工程技术规范

有住宅建筑光纤到户改造工程技术规范既
海市建筑建材业市场管理总站

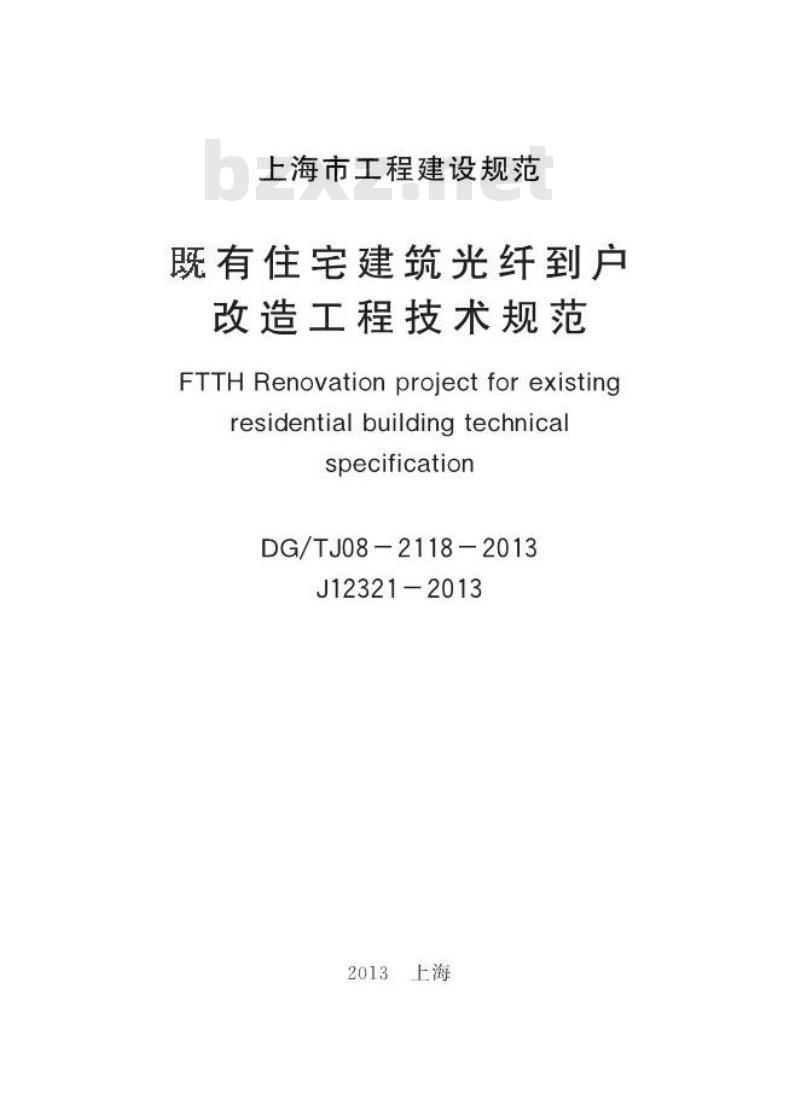

上海市建筑建材业市场管理总站上海市工程建设规范
既有住宅建筑光纤到户
改造工程技术规范
FTTHRenovation projectfor existingresidentialbuildingtechnicalspecification
DG/TJ08-2118-2013
J12321-2013
2013上海

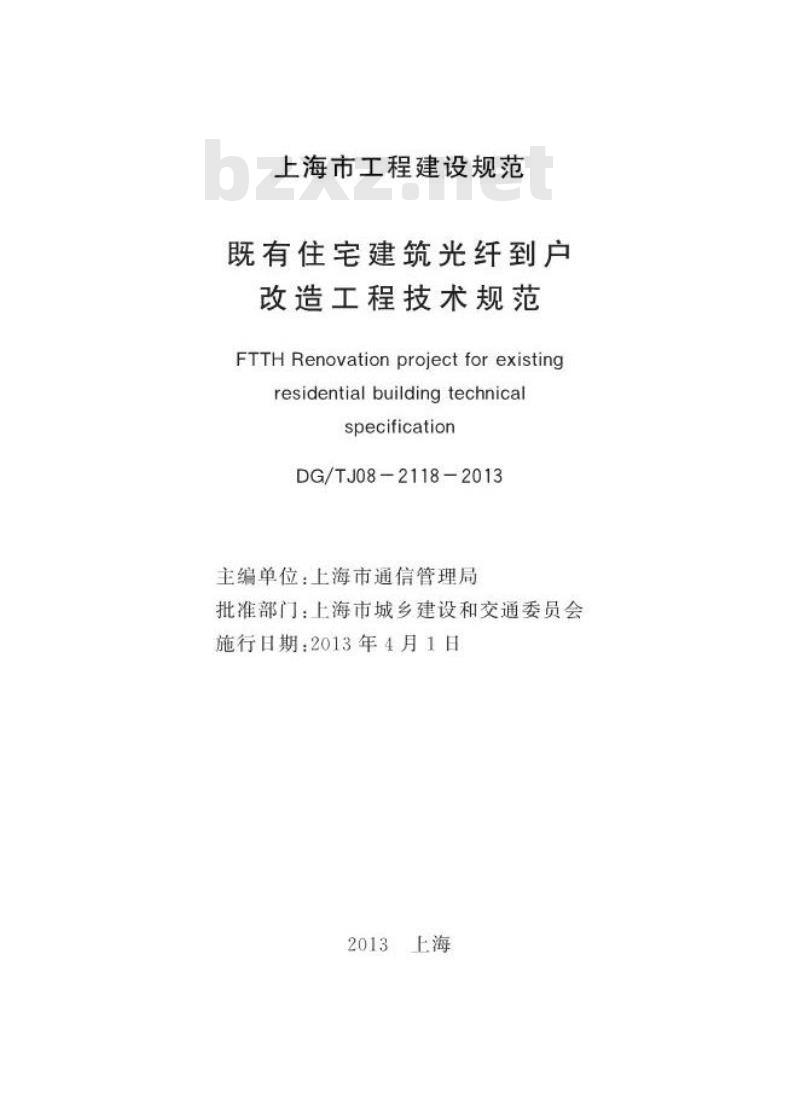

上海市工程建设规范
既有住宅建筑光纤到户
改造工程技术规范
FTTHRenovationprojectforexistingresidentialbuildingtechnicalspecification
DG/TJ08-2118-2013
主编单位：上海市通信管理局
批准部门：上海市城乡建设和交通委员会施行日期：2013年4月1日

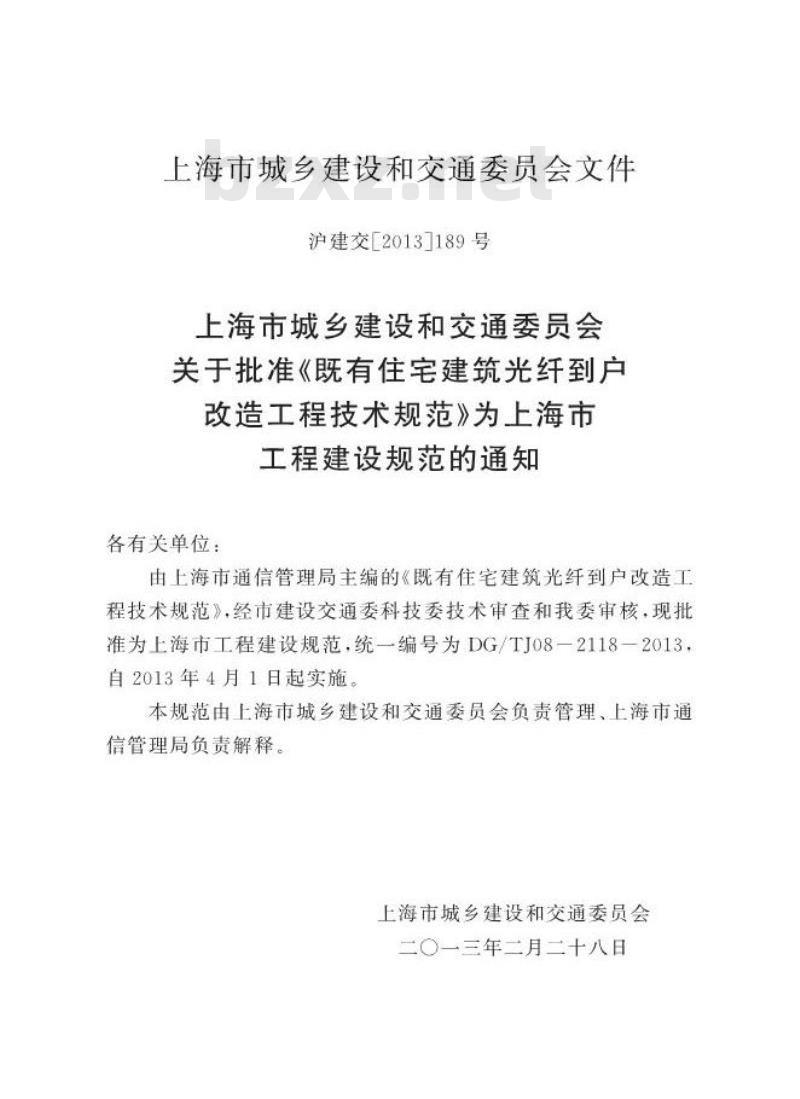

上海市城乡建设和交通委员会文件沪建交［2013]189号
上海市城乡建设和交通委员会
关于批准《既有住宅建筑光纤到户改造工程技术规范》为上海市
工程建设规范的通知
各有关单位：
由上海市通信管理局主编的《既有住宅建筑光纤到户改造工程技术规范》，经市建设交通委科技委技术审查和我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08一2118一2013，自2013年4月1日起实施。
本规范由上海市城乡建设和交通委员会负责管理、上海市通信管理局负责解释。
上海市城乡建设和交通委员会
二〇一三年二月二十八日

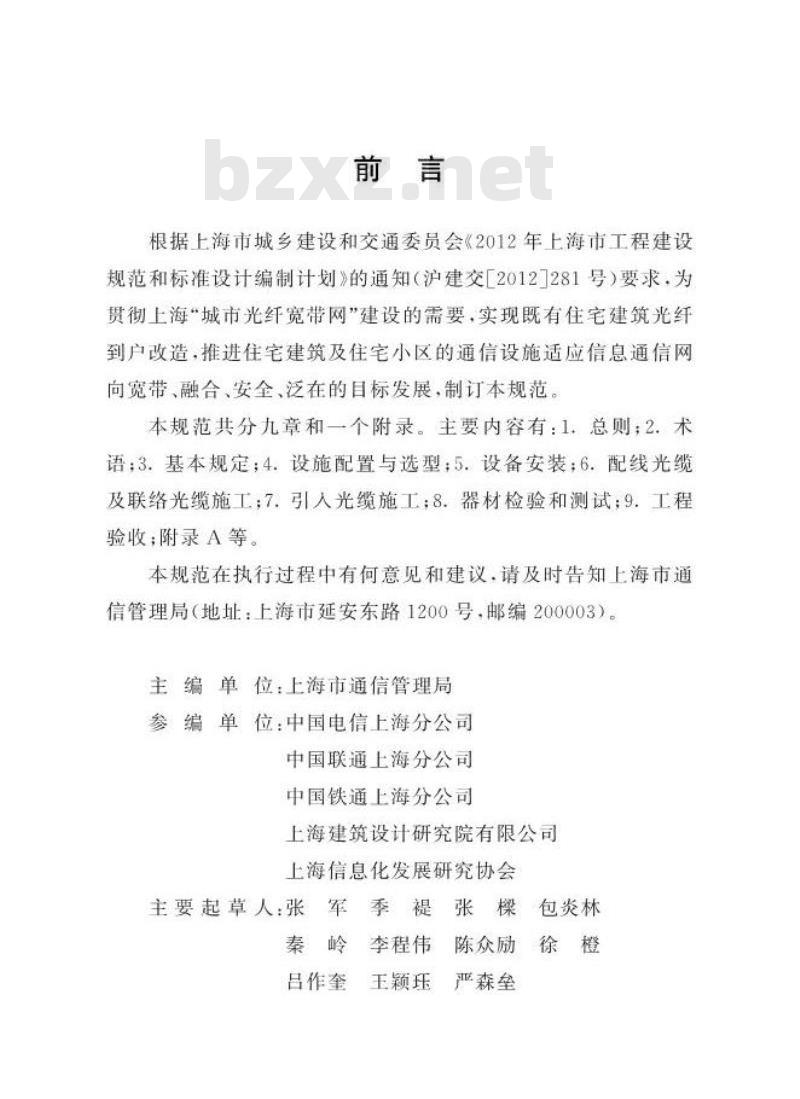

根据上海市城乡建设和交通委员会《2012年上海市工程建设规范和标准设计编制计划》的通知（沪建交2012281号）要求，为贯彻上海“城市光纤宽带网”建设的需要，实现既有住宅建筑光纤到户改造，推进住宅建筑及住宅小区的通信设施适应信息通信网向宽带、融合、安全、泛在的自标发展，制订本规范。本规范共分九章和一个附录。主要内容有：1.总则：2.术语；3.基本规定；4.设施配置与选型：5设备安装：6.配线光缆及联络光缆施工；7.引人光缆施工：8.器材检验和测试；9.工程验收；附录A等。
本规范在执行过程中有何意见和建议，请及时告知上海市通信管理局（地址：上海市延安东路1200号，邮编200003）主编单位：上海市通信管理局
参编单位：中国电信上海分公司中国联通上海分公司
中国铁通上海分公司
上海建筑设计研究院有限公司
上海信息化发展研究协会
主要起草人：张军季张棵包炎林秦岭李程伟
吕作奎
王颖珏
陈众励徐橙
严森垒
主要审查人员：褚遂良
顾荣生
邵信科
程大章
刘术启
高小平
上海市建筑建材业市场管理总站二一三年三月
HKAONKAca
基本规定
设施配置与选型
光缆交接箱
光分路箱
光分路器
光纤活动连接器
设备安装
室外光缆交接箱安装
室内光纤配线架与光缆交接箱安装光分路箱安装
光纤信息插座安装
配线光缆及联络光缆施工
配线光缆和联络光缆敷设
光缆接续与封装
光缆的成端
引入光缆施工
一般规定
室外敷设
（15)
（16)
暗管敷设
明管暗线敷设
户内明线敷设
墙体开孔与光缆穿孔保护
引入光缆的成端
器材检验和测试
般规定
钢管检验
入户管材及配件检验
光缆及光器件检验
光缆接头盒检验
光缆交接箱、光分路箱设备检验光缆线路测试
工程验收
附录A
工程验收技术文件
检验项目及内容
住宝建筑类型与光缆人户方式对应表本规范用词说明
引用标准名录
条文说明
TKAONKACa
（22)
（23)
（23)
（25）
（25)
（26)
（29)
（37)
（38)
General principles
Basic requirements.
Contents
Infrastructure configuration and type selection4.1
Fibercable此内容来自标准下载网
Optical cablecross-connection cabinetOpticalsplitterdistribution cabinetOptical splitter:
Optical fiber connector
5Deviceinstallation
Outdoor optical cable cross-connection cabinetinstallation
IndoorODF/Optical cablecross-connection cabinetinstallation
Opticalsplittercabinetinstallation5.4
Fiber information outletinstallation..(14)
Distribution and communication cable construction...(l6)6
Layout of distribution &communication cable...(16)6.2Jointing and capsulation of optical cable6.3Optical cableforming
7 Drop cable construction
General reguirements
Outdoor layout
（17)
Concealed conduit layout
Exposedconduitconcealedwirelayout7.4
Indoorexposedwirelayout
（22)
（22)
Wallpunchingand optical cableperforatingprotection（23)
Dropcableforming
Device examination and testing8.1
General requirements
Steel pipeline examination
（25)
（25)
（26）
Indoortubestockandaccessories examination..Optical cable&deviceexaminationOpticalcablespliceclosureexaminationOptical cable cross-connection andsplitter cabinetexamination
Optical cablelinetesting
9Projectacceptance
9.1 Technical documents for project acceptance9.2Testingitem and contents
（29）
Appendix table AResidential building types and the fiberto-the-home modes
Explanation of wording in this specificationStandard reference list
Terms description
TKAONEKAca
（36)
（37)
（38）
（39)
1总则
1.0.1，为了适应本市城市信息化发展的需求，推动城市光纤宽带网络建设，实现光纤到户，推进“三网融合”，满足通信设施资源共建共享，维护社会公众和运营商的权益等要求：使既有住宅小区通信设施能适应信息通信网向宽带、融合、安全、泛在的自标发展，体现平等接人、方便用户自由选择的原则，制订本规范。1.0.2本规范适用手本市公寓式、单弄式及别墅式既有住宅建筑实施的光纤到户改造工程，其他类型的既有居住建筑在技术条件相同时，可执行本规范。
1.0.3既有住宅建筑光纤到户改造工程，除应符合本规范外，还应符合国家和上海市现行相关标准和管理文件的规定。2术语
2.0.1既有住宅existingresidentialbuildings已经建成使用的供家庭居住使用的建筑。2.0.2公寓式住宅apartment
公寓式住宅具有分层住宅形态，各居住单元设有室号及分户门出人，成套或不成套的多层或高层住宅。2.0.3单弄式住宅lane
单弄式住宅为拥有公共室外通道的联体式住宅。2.0.4别墅类住宅house
别墅式住宅包括两面及以上临空，附有花园或绿地，并拥有独立门牌号的住宅，包括别墅和排屋。2.0.5光纤到户fibertothehome
指仅利用光纤媒质连接通信局（站）和家庭住宅的接人方式，简称为FTTH。
2.0.6光纤接人fiberaccess
是指局端与用户之间完全以光纤作为传输媒体的接入方式。2.0.7无源光网络passiveopticalnetwork由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络，简称为PON。
2.0.8中心机房centraltelecomequipmentroom用于安装住宅区公共通信设施的共享房间。2.0.9电信间telecommunicationscloset用于安装本住宅单元公共通信设施的共享房间。2.0.10路由route
KAONIKAca
