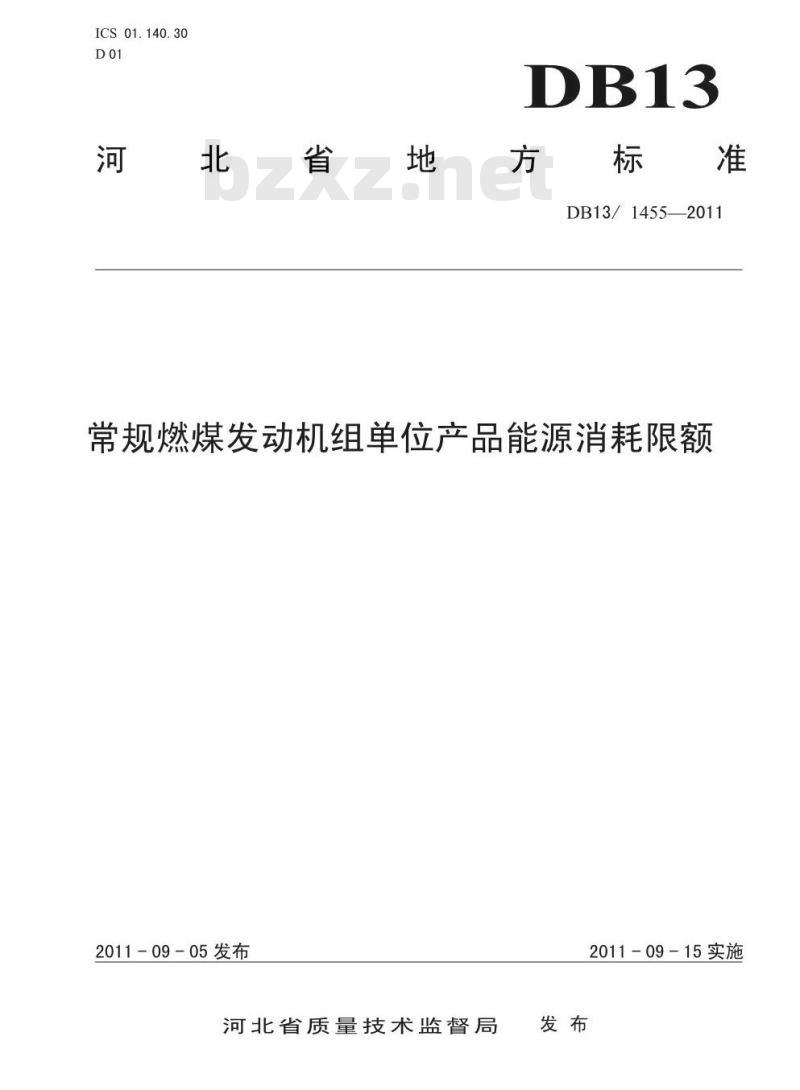

【地方标准】 常规燃煤发动机组单位产品能源消耗限额

ICS01.140.30
河東北
DB13/1455-2011
常规燃煤发动机组单位产品能源消耗限额2011-09-05发布
河北省质量技术监督局
2011-09-15实施

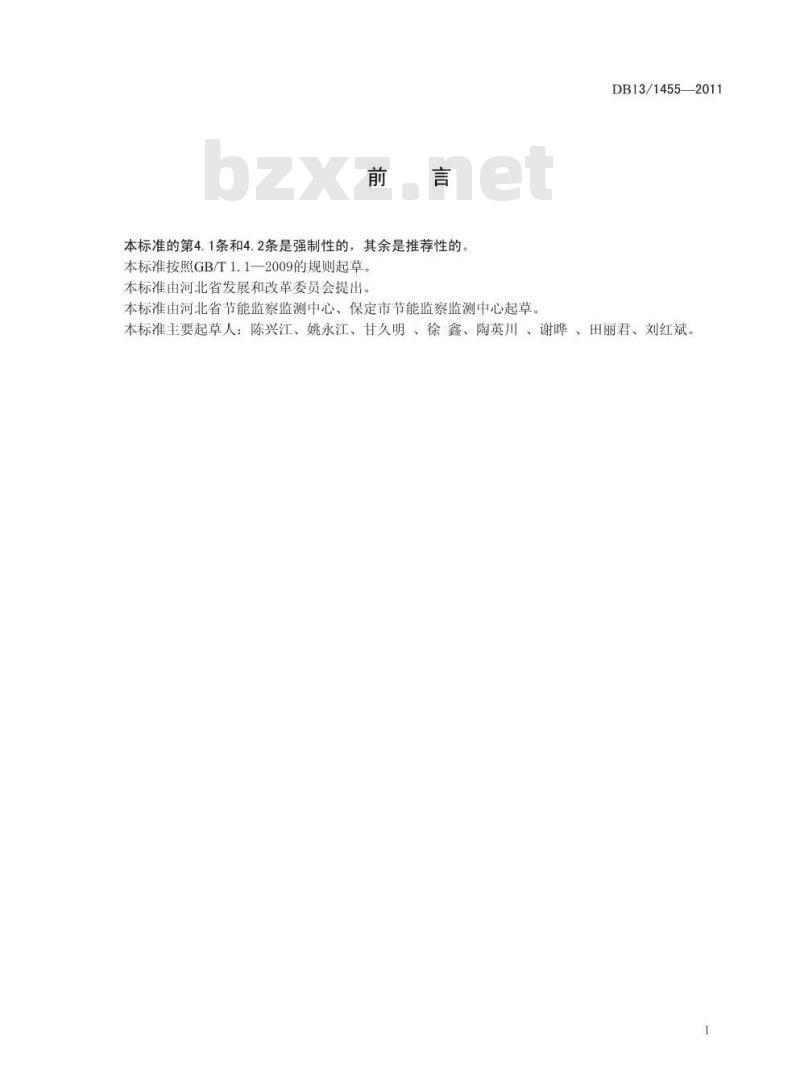

本标准的第4.1条和4.2条是强制性的，其余是推荐性的本标准按照GB/T1.1一2009的规则起草。本标准由河北省发展和改革委员会提出。本标准由河北省节能监察监测中心、保定市节能监察监测中心起草。DB13/1455—2011
本标准主要起草人：陈兴江、姚永江、甘久明、徐鑫、陶英川、谢晔、田丽君、刘红斌。I

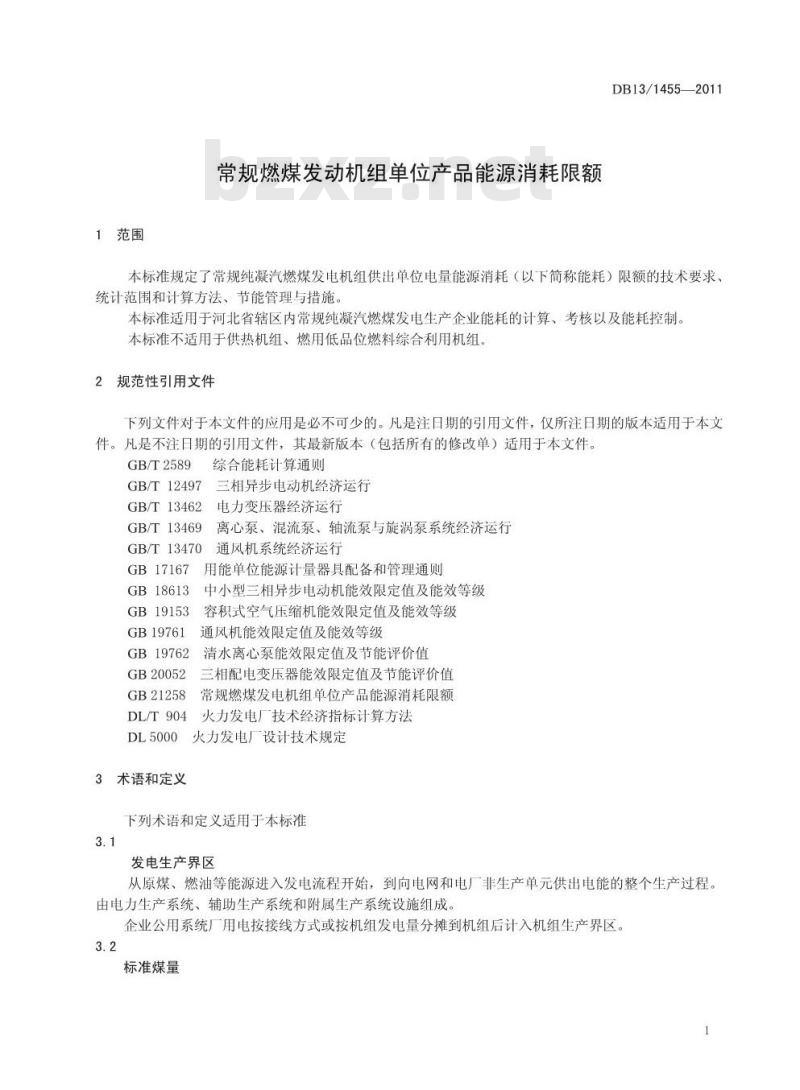

1范围
常规燃煤发动机组单位产品能源消耗限额DB13/1455-2011
本标准规定了常规纯凝汽燃煤发电机组供出单位电量能源消耗（以下简称能耗）限额的技术要求，统计范围和计算方法、节能管理与措施。本标准适用于河北省辖区内常规纯凝汽燃煤发电生产企业能耗的计算、考核以及能耗控制。本标准不适用于供热机组、燃用低品位燃料综合利用机组、规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2589
综合能耗计算通则
三相异步电动机经济运行
GB/T12497
GB/T13462
GB/T13469
GB/T13470
GB17167
GB18613
GB19153
GB19761
GB19762
GB20052
GB21258
DL/T904
电力变压器经济运行
离心泵、混流泵、轴流泵与旋涡泵系统经济运行通风机系统经济运行
用能单位能源计量器具配备和管理通则中小型三相异步电动机能效限定值及能效等级容积式空气压缩机能效限定值及能效等级通风机能效限定值及能效等级
清水离心泵能效限定值及节能评价值三相配电变压器能效限定值及节能评价值常规燃煤发电机组单位产品能源消耗限额火力发电厂技术经济指标计算方法，火力发电厂设计技术规定
DL5000
术语和定义bzxZ.net
下列术语和定义适用干本标准
发电生产界区
从原煤、燃油等能源进入发电流程开始，到向电网和电厂非生产单元供出电能的整个生产过程。由电力生产系统、辅助生产系统和附属生产系统设施组成。企业公用系统厂用电按接线方式或按机组发电量分摊到机组后计入机组生产界区。3.2
标准煤量
DB13/1455—-2011

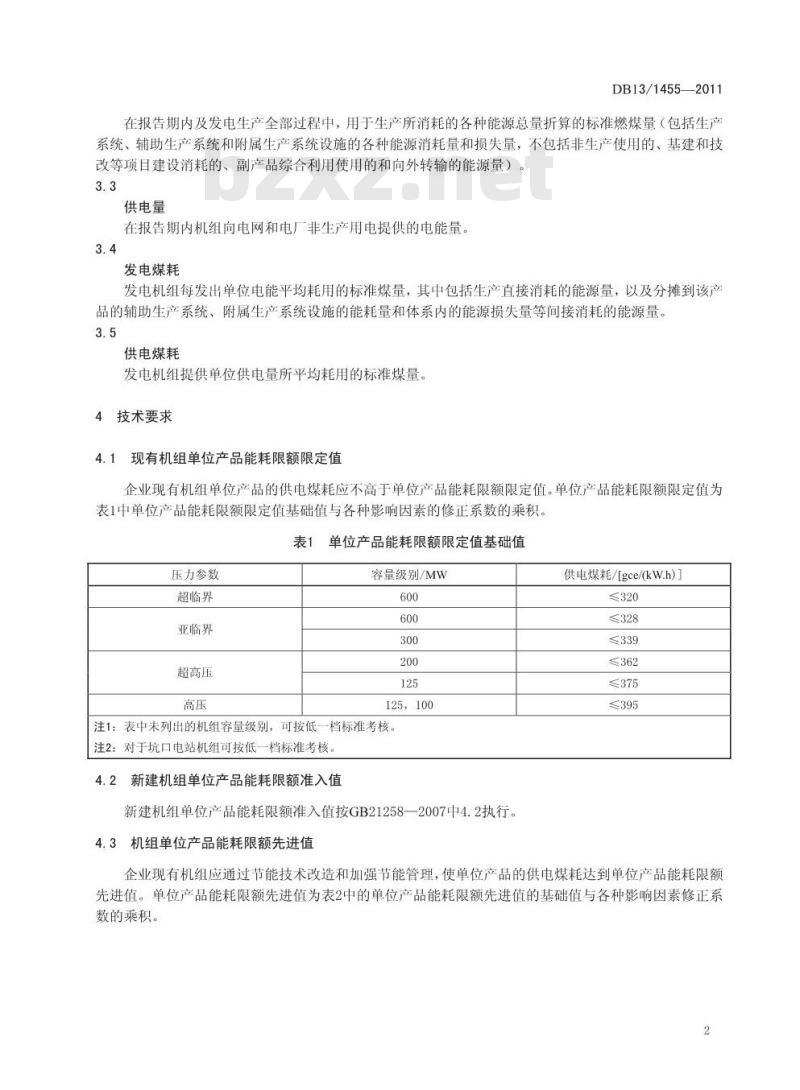

在报告期内及发电生产全部过程中，用于生产所消耗的各种能源总量折算的标准燃煤量（包括生产系统、辅助生产系统和附属生产系统设施的各种能源消耗量和损失量，不包括非生产使用的、基建和技改等项目建设消耗的、副产品综合利用使用的和向外转输的能源量）3.3
供电量
在报告期内机组向电网和电厂非生产用电提供的电能量。3.4
发电煤耗
发电机组每发出单位电能平均耗用的标准煤量，其中包括生产直接消耗的能源量，以及分摊到该产品的辅助生产系统、附属生产系统设施的能耗量和体系内的能源损失量等间接消耗的能源量3.5
供电煤耗
发电机组提供单位供电量所平均耗用的标准煤量。4技术要求
4.1现有机组单位产品能耗限额限定值企业现有机组单位产品的供电煤耗应不高于单位产品能耗限额限定值。单位产品能耗限额限定值为表1中单位产品能耗限额限定值基础值与各种影响因素的修正系数的乘积。表1单位产品能耗限额限定值基础值压力参数
超临界
亚临界
超高压
容量级别/MW
125，100
注1：表中未列出的机组容量级别，可按低一档标准考核。注2：对于坑口电站机组可按低一档标准考核。4.2新建机组单位产品能耗限额准入值新建机组单位产品能耗限额准入值按GB21258—2007中4.2执行。4.3机组单位产品能耗限额先进值供电煤耗/[gce/(kW.h)]
≤320
≤339
≤362
≤375
≤395
企业现有机组应通过节能技术改造和加强节能管理，使单位产品的供电煤耗达到单位产品能耗限额先进值。单位产品能耗限额先进值为表2中的单位产品能耗限额先进值的基础值与各种影响因素修正系数的乘积。

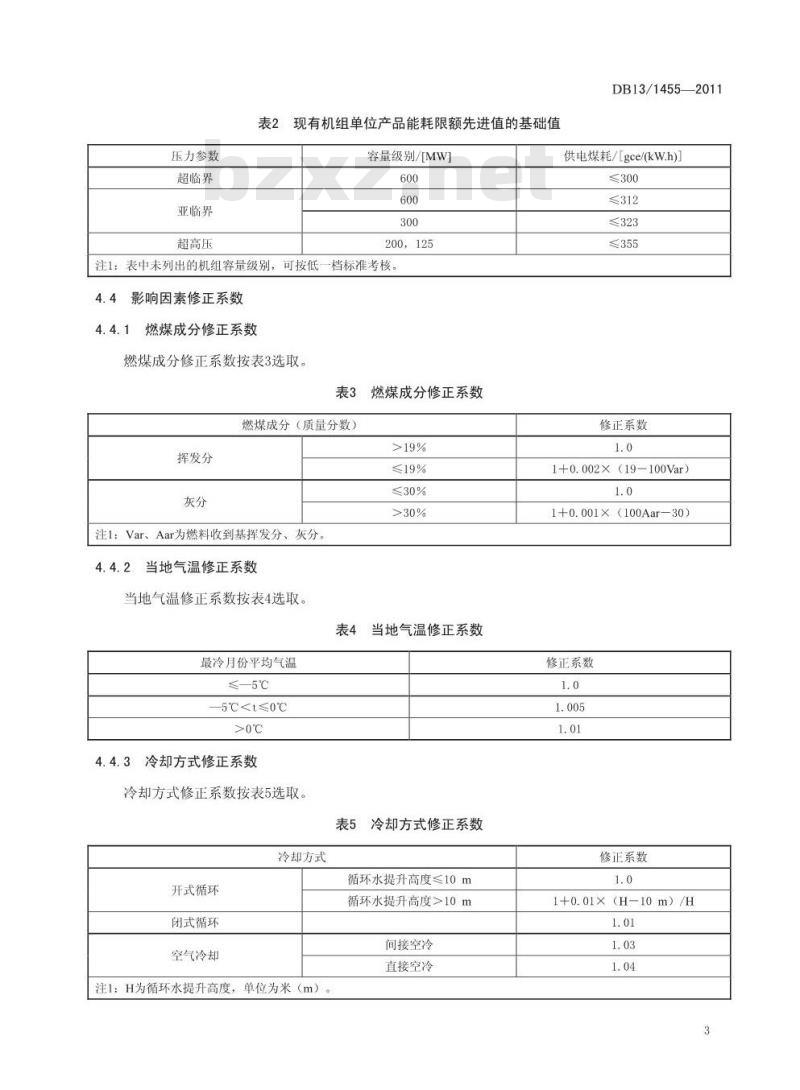

压力参数
超临界
亚临界
超高压
现有机组单位产品能耗限额先进值的基础值容量级别/[MW]
200，125
注1：表中未列出的机组容量级别，可按低一档标准考核，4.4
影响因素修正系数
燃煤成分修正系数
燃煤成分修正系数按表3选取。
燃煤成分（质量分数）
挥发分
注1：Var、Aar为燃料收到基挥发分、灰分。4.4.2
当地气温修正系数
当地气温修正系数按表4选取。
燃煤成分修正系数
≤19%
≤30%
表4当地气温修正系数
最冷月份平均气温
-5℃冷却方式修正系数
冷却方式修正系数按表5选取。
冷却方式
开式循环
闭式循环
空气冷却
注1：H为循环水提升高度，
单位为米（m）
冷却方式修正系数
循环水提升高度≤10m
循环水提升高度>10m
间接空冷
直接空冷
DB13/1455—2011
供电煤耗/gce/(kW.h))
≤300
≤323
≤355
修正系数
1+0.002（19-100Var）
1+0.001×（100Aar—30）
修正系数
修正系数
1+0.01×（H-10m）/H
机组负荷率修正系数
机组负荷率修正系数按表6选取
报告期机组负荷率
86%及以上
85%~75%
75%~60%
机组启停调峰修正系数
表6机组负荷率修正系数
修正系数
DB13/1455—2011
每降5%，修正系数为前值基础上乘1.01机组启停调峰修正系数按表7选取。表7
报告期机组启停调峰次数
≤18次
>18次
机组启停调峰修正系数
修正系数
1+0.0003×（N-18)
注1：N为报告期机组启停调峰次数，其中机组因调峰而停机和启动的全过程为启停调峰一次。：4.4.6
烟气脱硫修正系数
现有机组安装脱硫系统后，烟气脱硫修正系数按表8选取。烟气脱硫修正系数
湿法脱硫
脱硫方式
修正系数
厂内制备脱硫
烟气脱硝修正系数
厂内无制备脱硫
干法脱硫
厂内制备脱硫
当采用烟气脱硝时，烟气脱硝修正系数为1.005。5
统计范围和计算方法
能耗统计范围
现有机组按年度确定报告期。
新建机组考核以工验收性能考核值为准。5.1.2
能耗计算方法
能耗计算应符合GB/T2589的规定。机组供电煤耗计算方法按DL/T904执行。厂内无制备脱硫
无脱硫
6节能管理与措施
6.1节能基础管理
DB13/1455—2011
6.1.1企业应按本标准的规定定期对全厂各机组能耗进行考核，并把考核指标分解落实到各部门，建立用能责任制度。
6.1.2企业应按要求建立能耗统计体系，建立各机组能耗测试数据、能耗计算和考核结果的文件档案并对文件进行受控管理。
6.1.3企业应根据GB17167的要求配备能源计量器具并建立能源计量管理制度，各类电能计量装置应按规程、标准及规定进行定期检定（校准）及调换。6.2节能技术管理
6.2.1耗能设备
6.2.1.1机组设备和系统选择应符合DL5000的要求。6.2.1.2机组辅助系统应使电动机、泵、风机、厂用变压器等通用耗能设备符合GB/T12497、GB/T13469、GB/T13470、GB/T13462等相关的用能产品经济运行标准要求，达到经济运行的状态，6.2.1.3新建及改扩建企业所用的中小型三相异步电动机、容积式空气压缩机、通风机、清水离心泵三相配电变压器等通用耗能设备应达到GB18613、GB19153、GB19761、GB19762、GB20052等相应耗能设备能效标准中节能评价值的要求。6.2.2生产工序
6.2.2.1在额定工况下机组发电流程各项运行指标应符合相应设计值6.2.2.2企业应建立完善的燃料采购制备制度化管理，准确计量燃料用量，正确分析燃料特性。5
