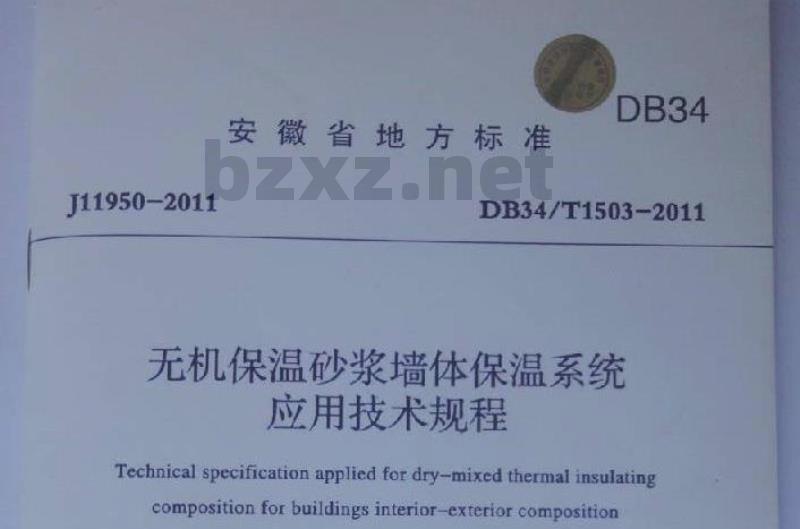

【地方标准】 无机保温砂浆墙体保温系统应用技术规程

J11950-2011
安徽省地方标准
DB34/T1503-2011
无机保温砂浆墙体保温系统
应用技术规程
Technical specification applied for dry-mixed thermal insulatingcomposition for buildings interior-exteriorcompositionexterior-wall insulation system安徽省地方标准

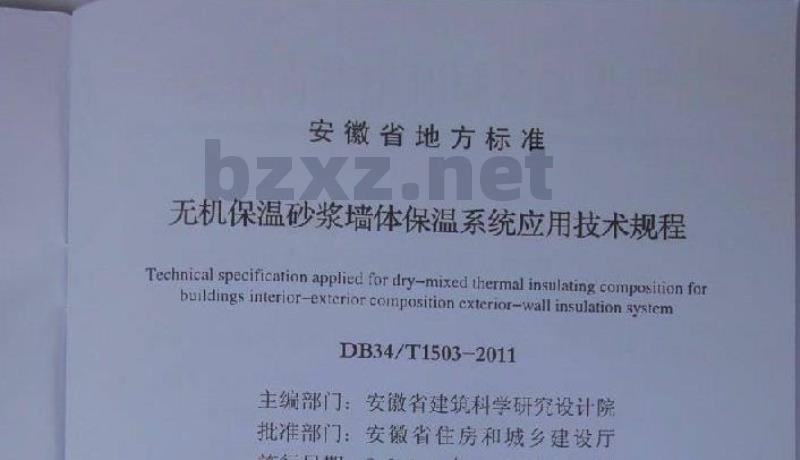

无机保温砂浆墙体保温系统应用技术规程Technical specification applied for dry-mixed thermal insulating compositionforbuildings interior-exteriorcomposition exterior-wall insulation systemDB34/T1503-2011
主编部门：安徽省建筑科学研究设计院批准部门：安徽省住房和城乡建设厅施行日期：2011年11月25日

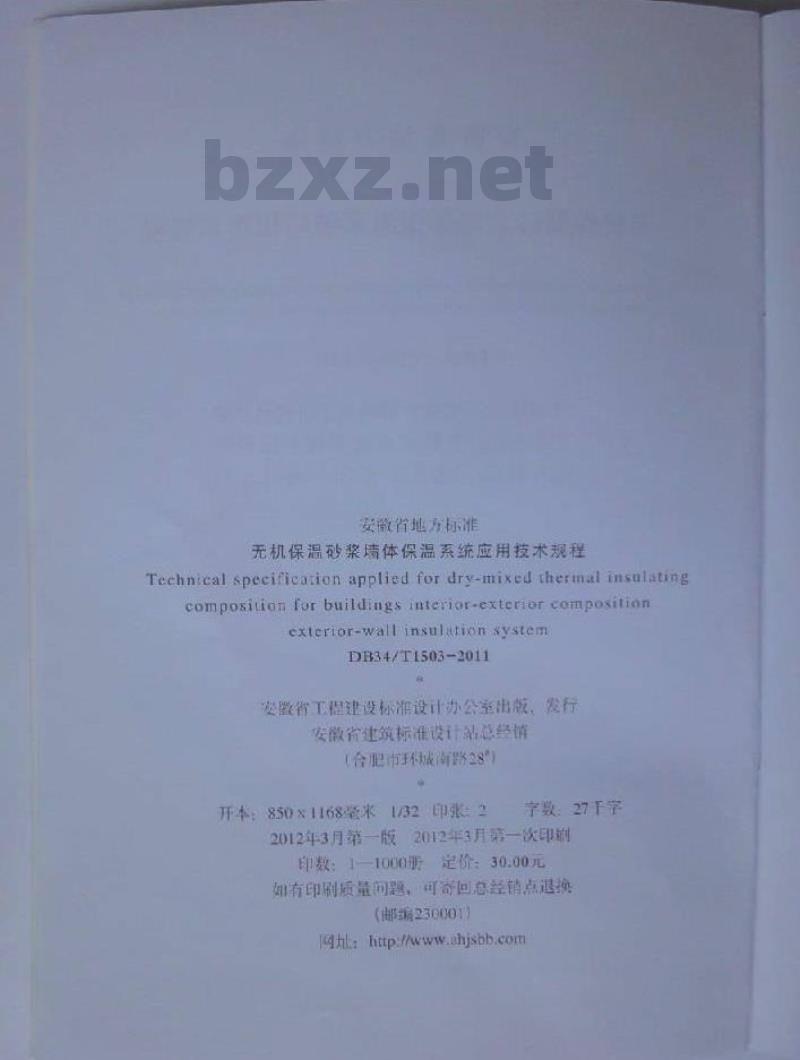

安微省地方标准
无机保温砂浆墙体保温系统应用技术规程Technical specification applied fordry-mixed therma insulatingcomposition forbuildingsinterior-exteriorcompositioncxterior-wallinsulationsvstemDB34/T1503-2011
爱徽省工程建设标准设计办公室出版，发行安徽省建筑标准设计站总经销
【合肥市城南路28
开车：850x1168毫米1/32印张2字数：27千字2012年3月第一版 202年3月第一次印刷印数：1一1000期定价：30.00元如有印刷质量问题，可寄回息经销点退换（邮编230001）
[网qhl：http://ahjsbb.com安徽省住房和城乡建设厅

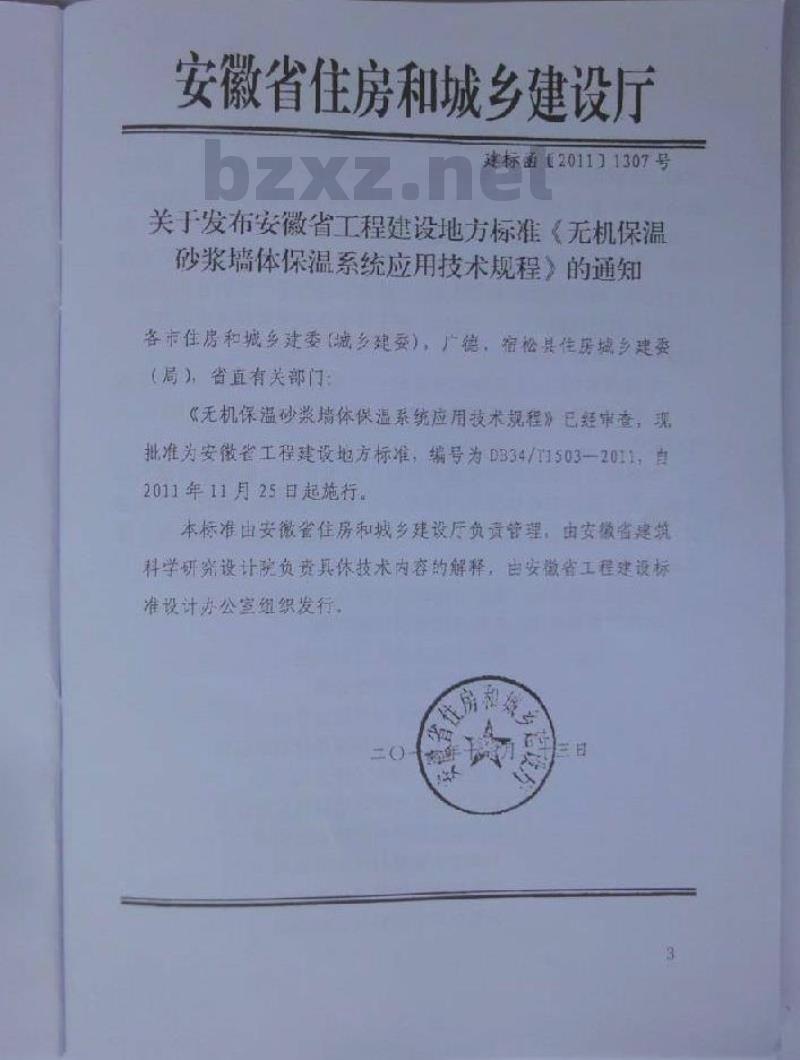

建标函【20111307号
关于发布安徽省工程建设地方标准《无机保温砂浆墙体保温系统应用技术规程》的通知各市住房和城乡建委【城乡建委），广德，宿松县住房城乡建委（局），省直有关部门
《无机保温砂浆墙体保温系统应用技术规程》已经审查，现批准为安微省工程建设地方标准，编号为D334/T1503-2011，单2011年11月25日起施行
本标准由安微省住房和城乡建设厂负责管理：由安徽省建筑科学研究设计院负责具休技术内容的解释：由安微省工程建设标准设计办公室组织发行

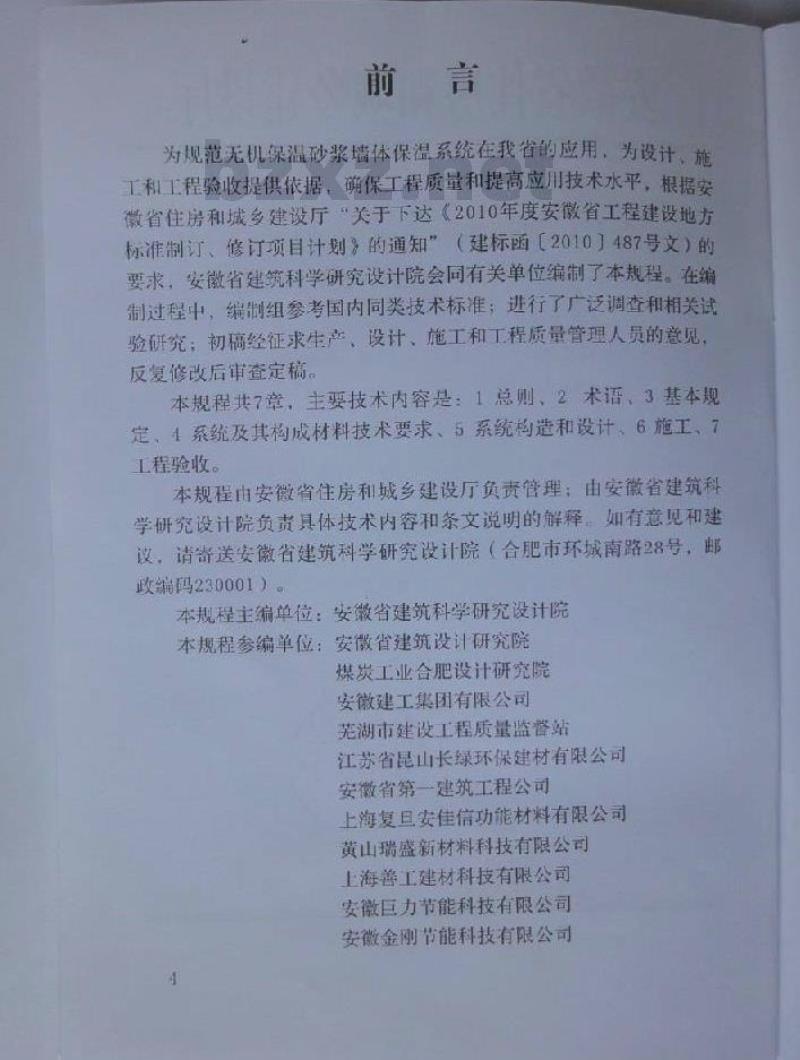

为规范无机保温沙浆墙体保温系统在我省的应用，为设计、施工和工程验收提供依据，确保工程质量和提高应用技术水平，根据安徽省住房和城乡建设厅“关于下达《2010年度安徽省工程建设地方标准制订、修订项目计划》的通知”（建标函【2010】487号文）的要求，安徽省建筑科学研究设计院会同有关单位编制了本规程。在编制过程中，编制组参考国内同类技术标准，进行了广泛调查和相关试验研究：初稿经征求生产、设计、施工和工程质量管理人员的意见，反复修改后审查定稿。
本规程共7章，主要技术内容是：1总则、2术语、3基本规定，4系统及其构成材料技术要求、5系统构造和设计、6施工、7工程验收。
本规程由安微省住房和城乡建设厅负责管理：由安徽省建筑科学研究设计院负责具体技术内容和条文说明的解释，如有意见和建议，请寄送安徽省建筑科学研究设计院（合肥市环域南路28号，邮政编码230001）：
本规程主编单位：安徽省建筑科学研究设计院本规程参编单位：安微省建筑设计研究院煤炭工业合肥设计研究院
安徽建工集团有限公司
芜湖市建设工程质量监督站
江苏省昆山长绿环保建材有限公司安徽省第一建筑工程公司
上海复旦安信功能材料有限公司黄山瑞盛新材料科技有限公司
上海善工建材科技有限公司
安徽巨力节能科技有限公司
安徽金刚节能科技有限公司
本规程主要起草人：徐峰刘静
王元曦
庄继昌
刘林军
程晓峰
本规程主要审查人：仲亚平
王俊贤
周爱东
叶长青
王胜波
朱兆晴
廖绍锋方明
TYKANYNAC
鲁长权
程华旭
马前光
范毓庆
薛黎明
告学斌
刘勇李国方
楼国强
凋铁钧
丰建国
武朝晖
1总则
2术语·
3基本规定：
4系统及其构成材料技术要求
41一般规定
4.2无机保温浆墙体保温系统
43系统组成材料·
5系统构造和设计：
5.1系统构造
5.2设计
6施工
一—-般规定
施工准备
材料控制
施工工艺流程
6.5施工与控制
细部处理
成品保护..
6B安全文明施工·.
7工程验收··
7.1一般规定
7.2主控项目
73一般项目
附录A
本规程用说明·
条文说明
1总则
1.0.1为了贯彻国家和安徽省建筑节能政策，规范无机保温砂浆墙体保温系统在我省的应用，保证系统安全和工程施工质量，做到技术先进、安全可靠、经济合理，制定本规程。1.0.2本规程适用于安微省范围内采用无机保温砂浆墙体保温系统的新建、扩建和改建的民用建筑培体节能工程1.0.3无机保温砂浆墙体保温系统除应符合本规程外，尚应符合国家、行业相关强制性标准和规范以及我省有关建筑节能的规定，2术语
2.0.1基层墙体substrate
无机保温砂浆墙体保温系统所依附的起承重或围护作用的结构实体或外国护墙体，可以是混凝土墙体，非烧结砖或各种砌体墙体。bzxz.net
2.0.2无机保温砂浆外墙外保温系统dry-mixed thermalinsulatingcompositionforbuildingsexterior-wall exterior insulation system置于建筑物外墙外侧的保温及饰面系统，是由界面层、无机保温砂浆保温层、抗裂防护层和饰面层构成，起到保温隔热、防护和装饰作用的构造系统。
2.0.3内、外复合无机保温砂浆墙体保温系统dry-mixedthermalinsulating composition for buildings interior-exterier campositionexterior-wallinsulationsystem在建筑物外墙的内侧和外侧同时采用保温及饰面的墙体保温系统，内、外侧的保温系统均是由界面层、无机保温砂浆保温层、抗裂防护层和饰面层构成，起到保温隔热、防护和装饰作用的构造系统
2.0.4界面砂浆interface treatingmortar由聚合物树脂、助剂、细砂和水泥等按照一定比例在工厂采用须混合干拌技术拌和均匀的干粉砂浆。2.0.5 抗裂砂浆finishingcoatmortar由聚合物树脂、助剂、中细砂、抗裂纤维和水泥等按照一定比例在工厂采用预混合干拌工艺拌和均勾的、凝结固化后具有一定韧性、施工于外保温层表面能够起到抗裂作用的干粉砂浆。2.06无机保温砂浆dry-mixed thermalinsulatingcomposition2
以胀玻化微珠、胶凝材料和聚合物树脂为主要成分，添加其他功能组分制成的单组分、用于建筑物外墙保温隔热的干粉砂浆（分为1型和Ⅱ型）。
2.0.7耐碱涂塑玻璃纤维网格布（简称耐碱网格布）alkali-resistantfiberglassmesh
由耐碱玻璃纤维织造面成的网格布，表面涂覆耐碱聚合物树脂。理入抗裂砂浆中，形成复合抗裂防护层，以提高防护层的机械强度和抗裂性能。
2.0.8锚栓mechanical fixings
用于将热镀锌电焊网或耐碱网格布固定于基层墙体的专用连接固定件，通常情况下包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分。2.0.9抗裂柔性耐水腻子（简称柔性耐水腻子）flexibleputty
walerproof
由弹性聚合物树脂、助剂和填料等制成、具有一定柔韧性和耐水性的腻子。
2.0.10面砖粘结砂浆adhesivemortarforlile由聚合物树脂、水泥、建筑用中细砂或者级配石英砂和多种外加剂，按照一定比例在工厂采用预混合干拌技术拌和均匀的干粉状粘结剂。
2.0.11面砖勾缝料jointingmortarfortile由聚合物树脂、水泥、颜料和多种外加剂，按照一定比例在工厂采用预混合干拌技术拌和均匀的，具有一定柔韧性的干粉状粘结勾缝剂。
TYRAYA
3基本规定
3.0.1果用无机保温砂浆墙体保温系统的建筑外墙的节能工程必须依据国家和我省现行的有关规范、标准以及本规程进行设计、施工和验收。
3.0.2无机保温砂浆墙体保温系统应具有以下性能：1应能适应基层墙体的正常变形而不产生裂缝或空鼓，同时系统内的各界面层之间应具有协调变形的能力。2应能承受风荷载的作用而不会脱落或产生有害变形3应能耐受室外气候的长期反复作用，在设计使用年限内不产生破坏
4在罕遇地震发生时不应从基层上脱落。5应具有防水渗透性能
6无机保温砂浆墙体保温系统的保温、隔热和防潮等性能应符合国家和地方现行标准的规定7无机保温砂浆墙体保温系统各组成部分应具有物理-化学稳定性，所有组成材料应被此相容并具有防膚性，还应具有防生物侵害性能
8无机保温砂浆墙体保温系统采用面砖饰面时，应有相应的技术保障措施。
9在正确使用和正常维护的条件下，无机保温砂浆墙体保温系统工程的使用年限应不少于25年。3.0.3无机保温砂浆外端外保温系统应经耐候性和安全性试验合格后，方可用于保温工程。
无机保温砂浆施工时除了加水调拌外，不得再添加其他3.0.4
材料。
3.0.5无机保温砂浆外墙外保温系统外饰面层为饰面砖时，饰面砖粘结强度抗拉技试验应按照《建筑装饰装修工程质量验收规范》（GB50210-2001）、《建筑工程饰面砖粘结强度检验标准》（JGJ110-2008）进行，断缝应从饰面砖表面切割至抗裂防护层外表面（不应露出增强网）。3.0.6无机保温砂浆墙体保温系统的所有构成材料应由系统供应商成套供应，其采用的所有构件、材料应与无机保温砂浆墙体保温系统相容，并应符合国家相关标准的要求。YAKA
