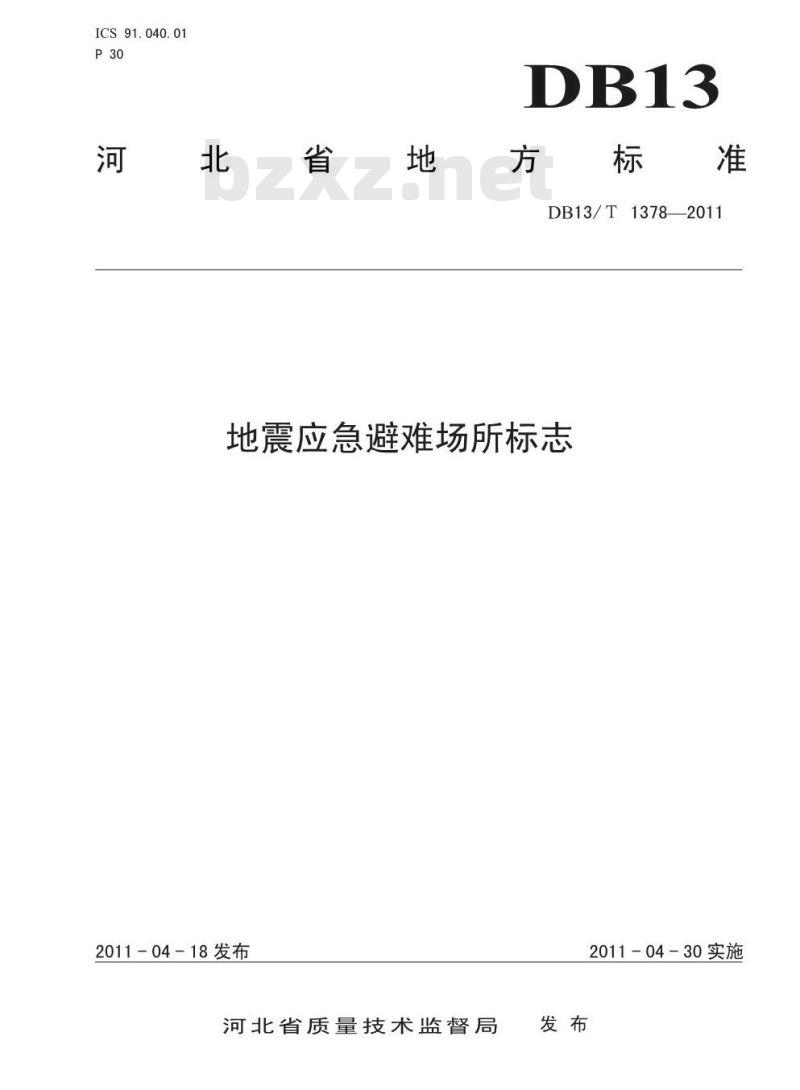

【地方标准】 地震应急避难场所标志

ICS91.040.01
河東北
DB13/T13782011
地震应急避难场所标志
2011-04-18发布
河北省质量技术监督局
2011-04-30实施

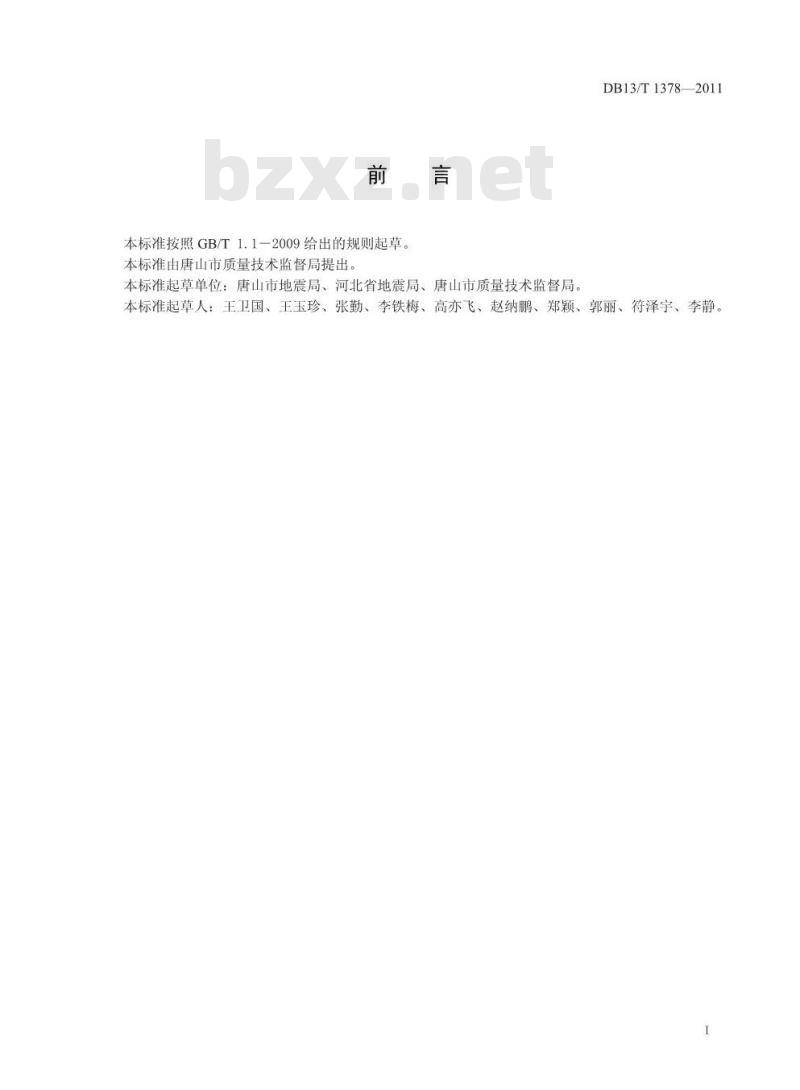

本标准按照GB/T1.1-2009给出的规则起草。本标准由唐山市质量技术监督局提出。本标准起草单位：唐山市地震局、河北省地震局、唐山市质量技术监督局。DB13/T13782011
本标准起草人：王卫国、王玉珍、张勤、李铁梅、高亦飞、赵纳鹏、郑颖、郭丽、符泽宇、李静。I

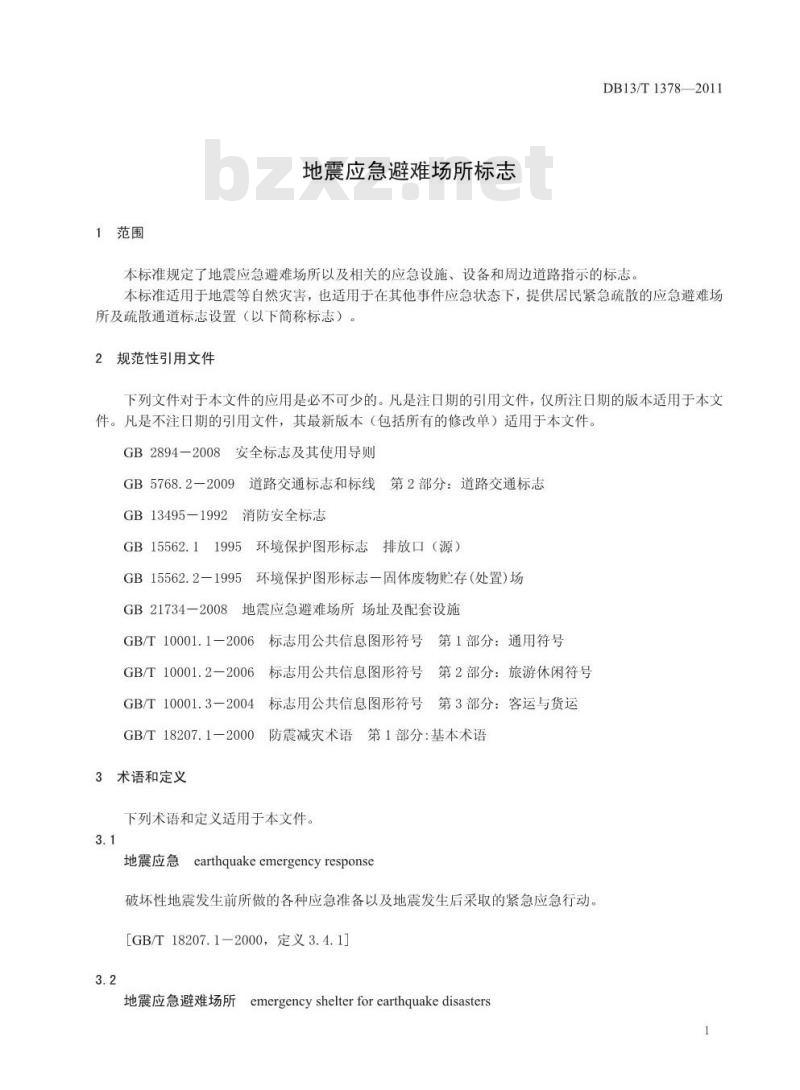

1范围
地震应急避难场所标志免费标准下载网bzxz
DB13/T13782011
本标准规定了地震应急避难场所以及相关的应急设施、设备和周边道路指示的标志本标准适用于地震等自然灾害，也适用于在其他事件应急状态下，提供居民紧急疏散的应急避难场所及疏散通道标志设置（以下简称标志）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2894一2008安全标志及其使用导则GB5768.2一2009道路交通标志和标线第2部分：道路交通标志GB13495一1992消防安全标志
GB15562.11995环境保护图形标志排放口（源）GB15562.2一1995环境保护图形标志一固体废物贮存（处置）场GB21734-2008地震应急避难场所场址及配套设施GB/T10001.1一2006标志用公共信息图形符号第1部分：通用符号GB/T10001.2一2006标志用公共信息图形符号第2部分：旅游休闲符号GB/T10001.3一2004标志用公共信息图形符号第3部分：客运与货运防震减灾术语第1部分：基本术语GB/T18207.1-2000#
3术语和定义
下列术语和定义适用于本文件。3.1
地震应急earthquakeemergencyresponse破坏性地震发生前所做的各种应急准备以及地震发生后采取的紧急应急行动[GB/T18207.1—2000，定义3.4.1]3.2
地震应急避难场所emergencyshelterforearthquakedisasters1
DB13/T1378-2011

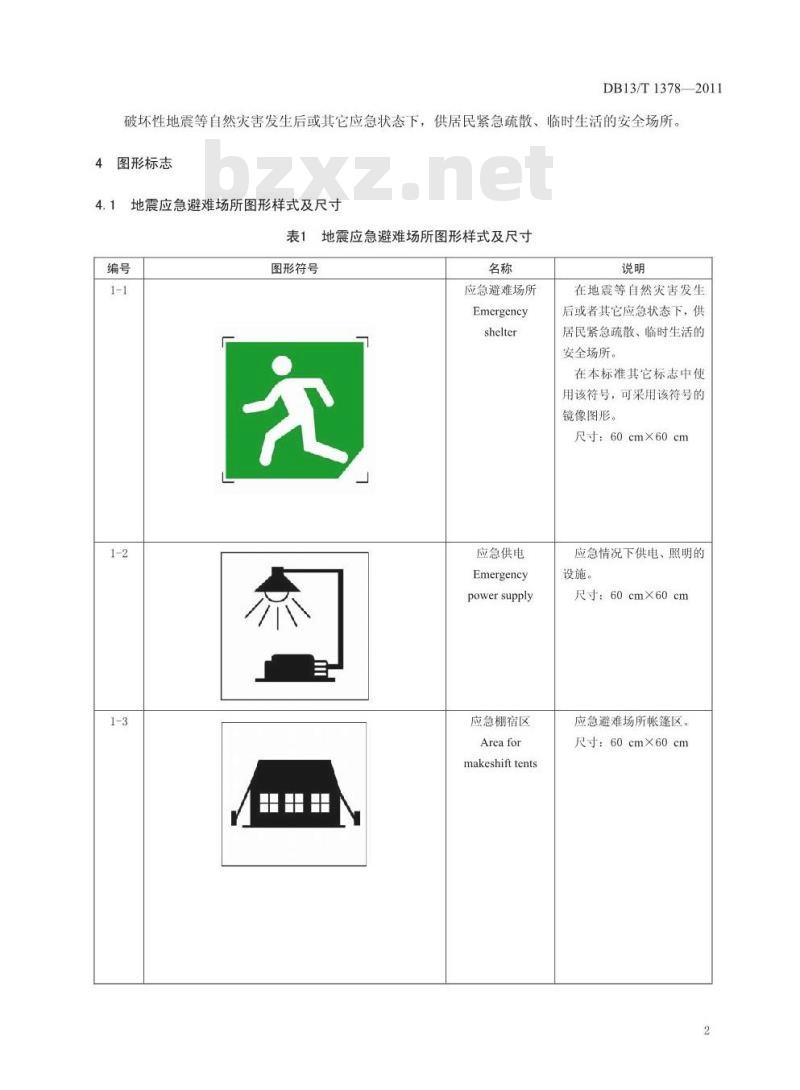

破坏性地震等自然灾害发生后或其它应急状态下，供居民紧急疏散、临时生活的安全场所。4图形标志
4.1地震应急避难场所图形样式及尺寸表1地震应急避难场所图形样式及尺寸编号
图形符号
电由田
应急避难场所
Emergency
shelter
应急供电
Emergency
powersupply
应急棚宿区
Areafor
makeshifttents
在地震等自然灾害发生
后或者其它应急状态下，供
居民紧急疏散、临时生活的
安全场所，
在本标准其它标志中使
用该符号，可采用该符号的
镜像图形。
尺寸：60cm×60cm
应急情况下供电、照明的
设施。
尺寸：60cm×60cm
应急避难场所帐篷区。
尺寸：60cm×60cm
图形符号

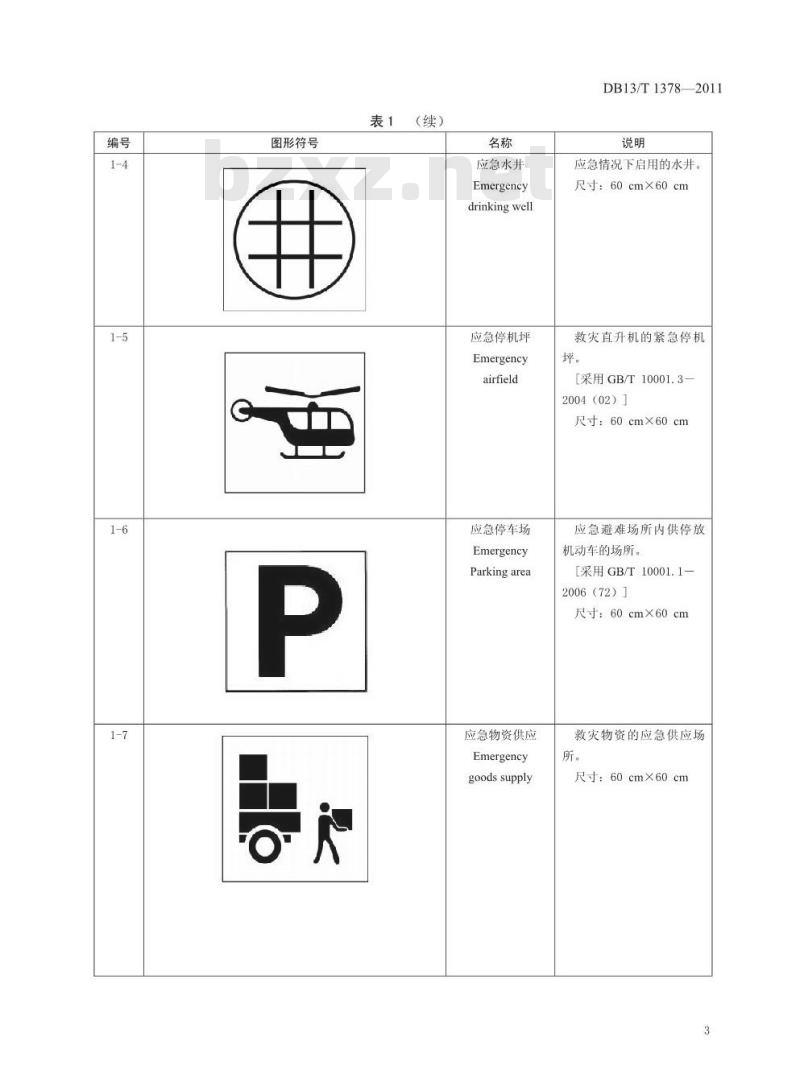

表1（续）
应急水井
Emergency
drinkingwell
应急停机坪
Emergency
airfield
应急停车场
Emergency
Parkingarea
应急物资供应
Emergency
goodssupply
DB13/T13782011
应急情况下启用的水井。
尺寸：60cm×60cm
救灾直升机的紧急停机
[采用GB/T10001.3—
2004（02））
尺寸：60cm×60cm
应急避难场所内供停放
机动车的场所。
【采用GB/T10001.1—
2006（72））
尺寸：60cm×60cm
救灾物资的应急供应场
尺寸：60cm×60cm
图形符号
表1（续）
应急指挥
Emergency
command
Direction
Wayout
DB13/T13782011
应急指挥场所。
尺寸：60cm×60cm
表示方向。
符号方向根据实际情况
设置。
[采用GB/T10001.1—
2006（01)
尺寸：60cm×60cm
表示入口位置或指明进
去的通道。
应根据实际情况适用本
符号，或旋转90°或180°
后的符号。
[采用GB/T10001.1—
2006（02)）
尺寸：60cm×60cm
表示出口位置或指明出
去的通道。
应根据实际情况使用本
符号，或旋转90°或旋转
180°后的符号。
[采用GB/T10001.1——
2006（03））
尺寸：60cm×60cm
图形符号
表1（续）
地下入口
Underground
Entrance
地下出口
Underground
紧急出口
Emergency
应急厕所
Emergency toilets
DB13/T13782011
表示入口位置或指明进
去的通道。
设置时可视情况改变符
号的方向。
尺寸：60cm×60cm
表示出口的位置或指明
出去的通道。
设置时可视情况改变符
号的方向。
尺寸：60cm×60cm
表示紧急情况下安全疏
散的出口或通道。
视情况可使用该符号的
镜像图形。
［采用GB2894—
2008（4-1))
尺寸：60cm×60cm
应急避难场所内的简易
应急厕所。
［采用GB/T10001.1—
2006（18)]
尺寸：60cm×60cm
图形符号
表1（续）
应急休息区
Emergency
restarea
应急废物桶
Emergency
rubbish
receptacle
应急洗浴设施
Emergency
shower
应急供水
Emergency
watersupply
DB13/T1378-2011
应急避难场所内供人们
休息的区域或场所。
［采用GB/T10001.1—
2006（23)）
尺寸：60cm×60cm
应急避难场所内供人们
扔弃废物的设施，
[采用GB/T10001.1—
2006（79)）
尺寸：60cm×60cm
应急避难场所内洗浴设
[采用GB/T10001.2—
2006（10)）
尺寸：60cm×60cm
应急避难场所内提供饮
用水的地点。
[采用GB/T10001.1—
2006（77)
尺寸：60cm×60cm
图形符号
表1（续）
应急通风口
Emergencyvents
应急排污系统
Emergency
sewagesystem
应急垃圾储运
Emergency
storage
应急医疗救护
Emergency
medical
treatment
DB13/T13782011
应急避难场所内通风设
尺寸：60cm×60cm
应急避难场所内应急排
污系统。
[采用GB15562.1-
1995（1）
尺寸：60cm×60cm
应急避难场所内垃圾储
[采用GB15562.2-
1995（1））
尺寸：60cm×60cm
提供应急医疗救护，卫生
防疫的场所。
尺寸：60cm×60cm
图形符号
表1（续）
4.2地震应急避难场所组合标志图形及尺寸名称
应急灭火器
Emergencyfire
extinguisher
表2地震应急避难场所组合标志图形及尺寸编号
图形符号
应急避难
EMERGENCYSHELTER
应急避难
EMERGENCY SHELTER
应急避难场所
Sign of
emergency
shelter
应急避难场所
Sign of
emergency
shelter
DB13/T13782011
应急避难场所内提供应
急灭火器的地点。
【采用GB13495-1992
(3.3-2)）
尺寸：60cm×60cm
用于应急避难场所的门口标
示牌。
尺寸：100cm×60cm
用于应急避难场所的门口标
示牌。
尺寸：100cm×60cm
4.3地震应急避难场所内道路指示标志图形符号及尺寸表3地震应急避难场所内道路指示标志图形符号及尺寸编号
图形符号
应急供电
Emergency Power Supply
应急棚宿区
Area ForMakeshiftTents
应急水井
Emergency Drinking Wel
应急停机坪
Emergency Airfield
应急停车场
Emergenoyparking
应急物资供应
Emergency Goods Supply
应急指挥
Energency Command
应急供电
道路指示
Roadsignto
thecmergency
powerspply
应急棚宿区
道路指示
Road signto
theareafor
makeshift tents
应急水井
道路指示
Road signto
theemergency
drinking well
应急停机坪
道路指示
Roadsignto
theemergency
airfield
应急停车场
道路指示
Road signto
theemergency
parking area
应急物资供
应道路指示
Road signto
theemergency
goodssupply
应急指挥
道路指示
Road signto
theemergency
command
DB13/T13782011
指示应急供电、照明设施
的方向。
尺寸：120cm×30cm
指示应急棚宿区的方向。
尺寸：120cm×30cm
指示应急水井的方向。
尺寸：120cm×30cm
指示应急停机坪的方向。
尺寸：120cm×30cm
指示应急停车场的方向。
尺寸：120cm×30cm
指示应急救灾物资供应
场所的方向。
尺寸：120cm×30cm
指示应急指挥场所的方
尺寸：120cm×30cm
图形符号
应急厕所
Emergency Tailets
应急休息区
Emer gencyrest area
应急废物桶
(续）
Emergency rubbish receptacle应急洗浴设施
Emergency shawer
应急供水
Emergency Water Supply
应急通风口
Ener gency vents
应急排污系统
Emergency sewage system
应急厕所
道路指示
Road signto
theemergency
toilets
应急休息区
道路指示
Road signto
the emergency
restarea
应急废物桶
道路指示
Road signto
theemergency
rubbish
receptacle
应急洗浴设
施道路指示
Road sign to
the emergency
shower
应急供水
道路指示
Road sign to
the emergency
watersupply
应急通风口
道路指示
Road signto
the emergency
应急排污系统
道路指示
Road signto
theemergency
sewagesystem
DB13/T13782011
指示应急厕所的方向。
尺寸：120cm×30cm
指示应急休息区的方向。
尺寸：120cm×30cm
指示应急废物桶的方向。
尺寸：120cm×30cm
指示应急洗浴设施的
方向。
尺寸：120cm×30cm
指示应急供水设施的方
尺寸：120cm×30cm
指示应急通风口的方向。
尺寸：120cm×30cm
指示应急排污系统的方
尺寸：120cm×30cm
