【行业标准】 同步数字体系(SDH)STM-256 总体技术要求

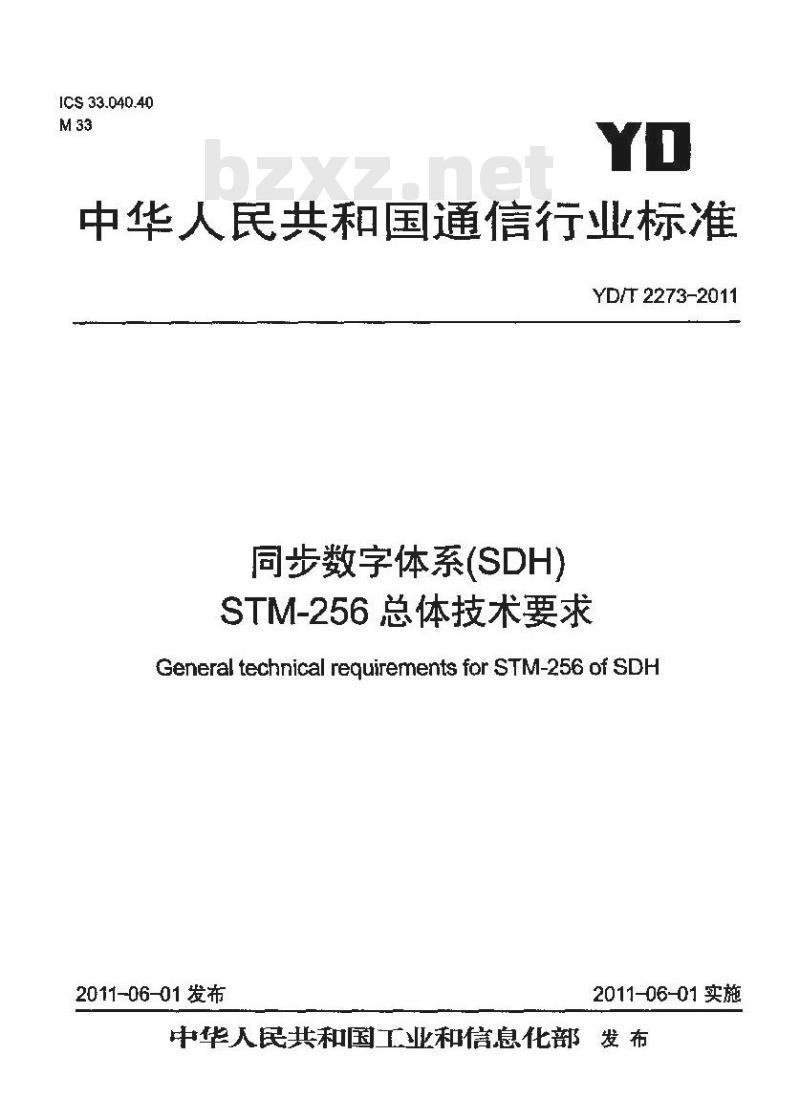

ICS 33.040.40
中华人民共和国通信行业标准
YD/T 2273-2011
同步数字体系(SDH)
STM-256总体技术要求
General technical reguirements for STM-256 of SDH2011-06-01 发布
2011-06-01实施
中华人民共和国工业和信息化部发布前

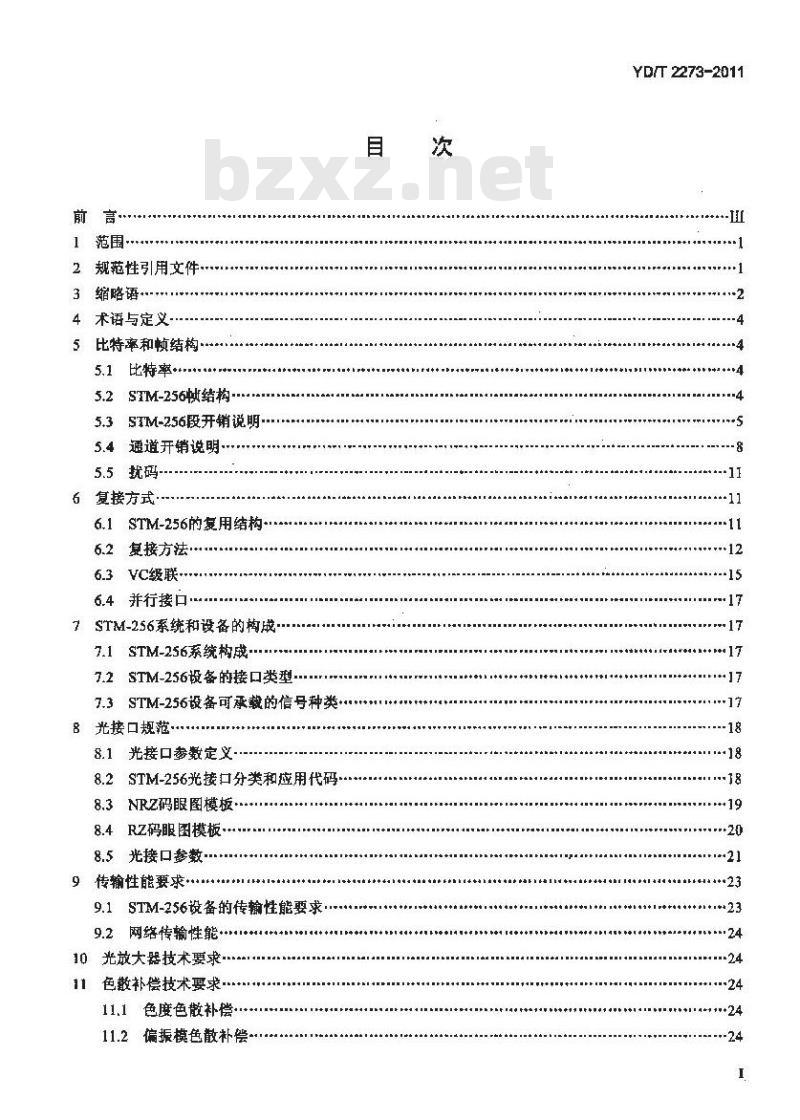

1范围
2规范性引用文件…·
3缩略语
4术语与定义·
5比特率和顿结构
比特率
STM-256恢结构
STM-256段开销说明
5.4通道开销说明
5.5扰码-
复接方式
STM-256的复用结构
复接方法·
VC级联
6.4并行接口
7STM-256系统和设备的构成.·
7.1STM-256系统构成
7.2STM-256设备的接口类型…
7.3STM-256设备可承载的信号种类***8光接口规范
光接口参数定义
STM-256光接口分类和应用代码
8.3NRZ码眼图模板
8.4RZ码眼图模板
8.5光接口参数
9传输性能要求.
STM-256设备的传输性能要求
9.2网络传输性能
10光放大器技术要求
色教补偿技术要求·
色度色散补偿
11.2偏振模色散补偿
TTKNTKACA
YD/T 2273-2011
YD/T 2273-2011

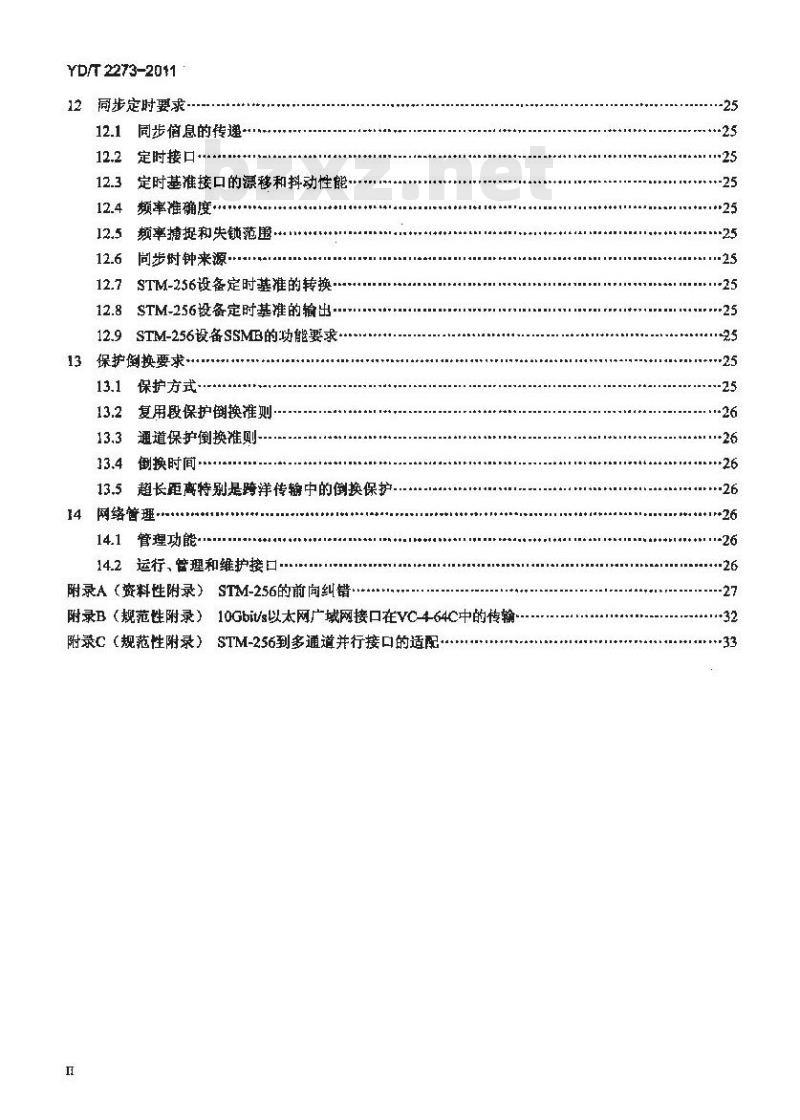

12同步定时要求
同步信息的传递
定时接口
定时基准接口的漂移和抖动性能.12.4
频率准确度·
频率捷捉和失锁范函.
12.6同步时钟来源.
STM-256设备定时基准的转换
12.8STM-256投备定时基准的输出12.9STM-256设备SSMB的功能要求….13保护倒换要求
保护方式
复用段保护倒换准则·
通道保护倒换准则
13.4倒换时间...
13.5超长距离特别是跨洋传输中的倒换保护.14网络管理·
管理功能·
14.2运行、管理和维护接口.
附录A（资料性附录）STM-256的前向纠错·附录B（规范性附录）10Gbit/s以太网广域网接口在VC4-64C中的传输附录C（规范性附录）STM-256到多通道并行接口的适配TTTKANTKACA

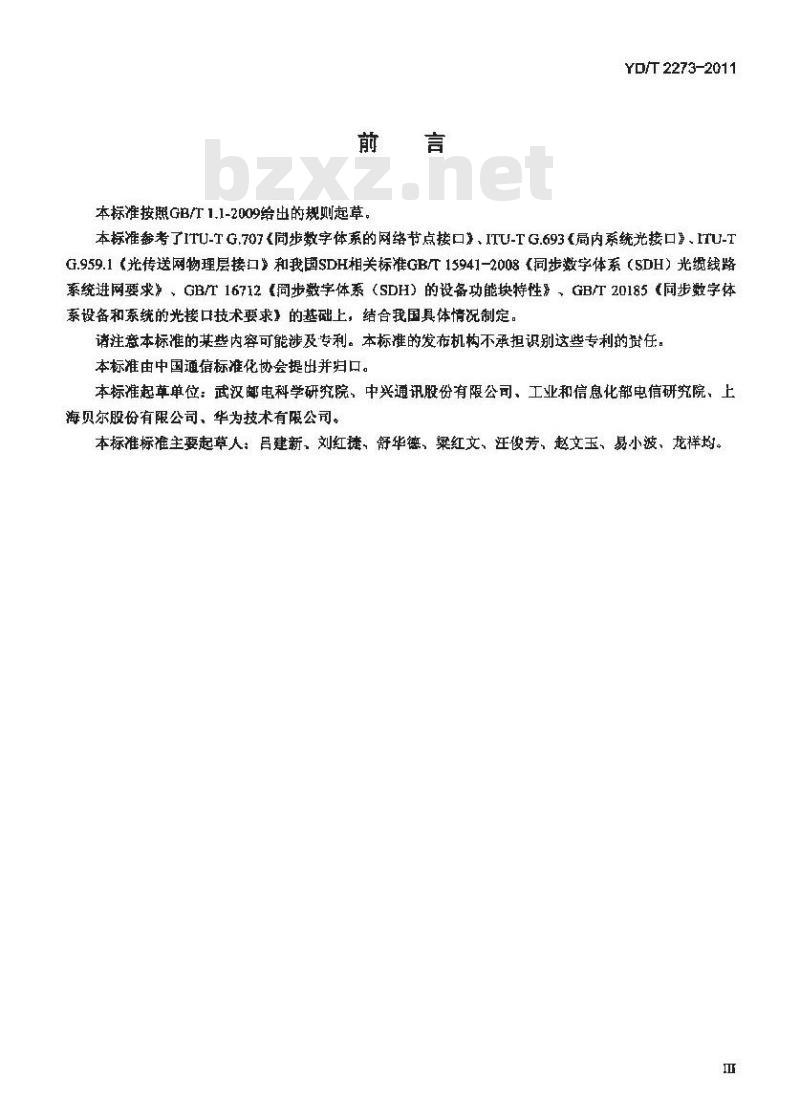

本标准按照GBT1.1-2009给出的规则起草，YD/T2273-2011
本标准参考了ITU-TG.707《同步数字体系的网络节点接口》、ITU-TG.693（局内系统光接口》、ITU-TG.959.1光传送网物理层接口》和我国SDH相关标准GB/T15941-2008（同步数字体系（SDH）光缆线路系统进网要求”，GB/T16712同步数宇体系（SDH）的设备功能块特性，GB/T20185同步数字体系设备和系统的光接口技术要求的基础上，结合我国具体情况制定。请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的资任。本标准由中国通信标准化协会提出并归口。本标准起草单位：武汉邮电科学研究院、中兴通讯股份有限公司、工业和信息化部电信研究院、上海贝尔股份有限公司、华为技术有限公司。本标准标准主要起草人：吕建新，刘红捷，舒华德，彝红文、汪俊芳，赵文玉、易小波、龙祥均。TKAaNYKAcA

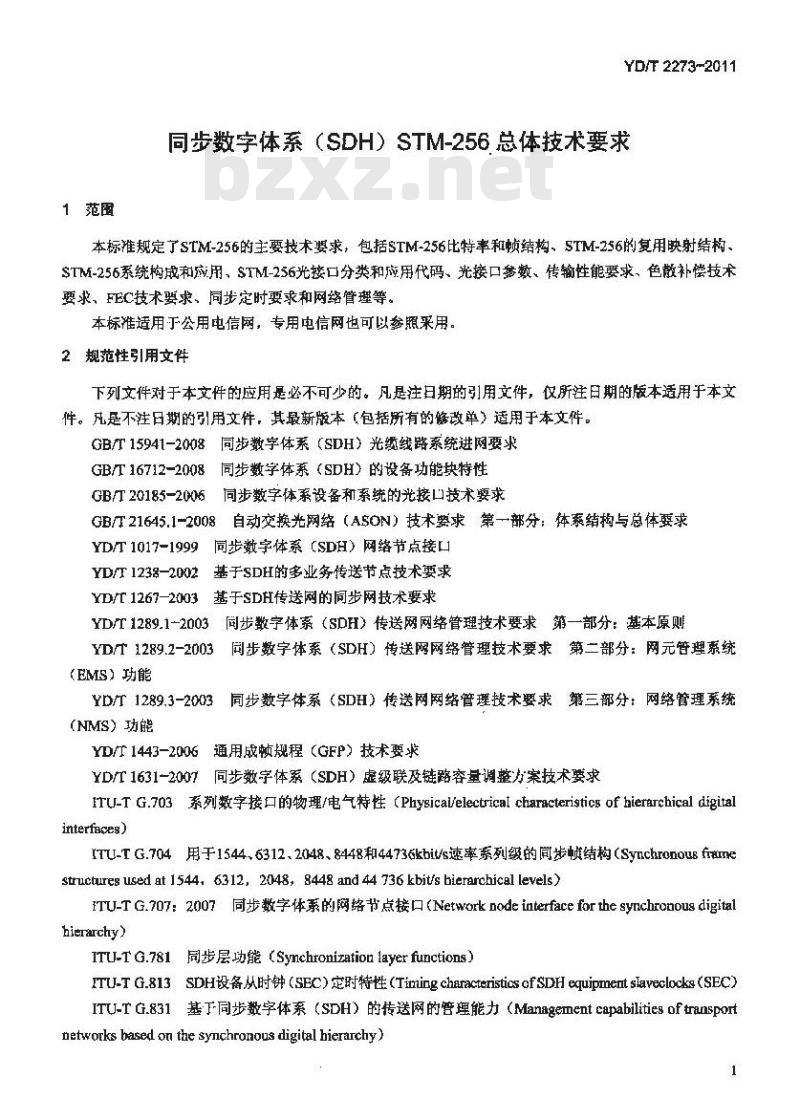

1范围
YD/T2273~2011
同步数字体系（SDH）STM-256总体技术要求本标准规定了STM-256的主要技术要求，包括STM-256比特率和顿结构STM-256的复用映射结构，STM-256系统构成和应用、STM-256光接口分类和应用代码、光接口参数、传输性能要求、色散补偿技术要求、FEC技术要求、同步定时要求和网络管理等。本标准适用于公用电信网，专用电信网也可以参照采用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15941-2008同步数字体系（SDH）光缆线路系统进网要求GB/T16712-2008同步数字体系（SDH）的设备功能块特性GB门20185-2006同步数字体系设备和系统的光接凹技术要求GB/T21645.1-2008自动交换光网络（ASON）技术要求第一部分：体系结构与总体要求YDT1017-1999同步数字体系（SDH）网络节点接口YD/T1238-2002基于SDH的多业务传送节点技术要求YD/T1267-2003基于SDH传送网的间步网技术要求YD/T1289.1-2003同步数字体系（SDH）传送网网络管理技术要求第一部分：基本原则YD/T 1289.2-2003
3同步数字体系（SDH）传送网网络管理技术要求第二部分：网元管理系统（EMS）功能
YD/T1289.3-2003
同步数字体系（SDH）传送网网络管理技术要求第三部分：网络管理系统（NMS）功能
YD/T1443-2006通用成顿规程（GFP）技术要求YD/T1631-2007同步数字体系（SDH）虚级联及链路容量调整力案技术要求ITU-TG.703系列数字接口的物理/电气特性（Physical/electrical characteristics of hierarchical digitalinterfaces)
ITU-T G.704用于1544,6312.2048、8448和44736kbit/s速率系列级的间步结构(Symchronous fiamestructuregusedat1544.6312,2048，8448and44736kbit/sbierarchical levels)ITU-T G.707：2007同步数字体系的网络节点接口(Network node interface for the synichronous digitalhierarchy）
ITU-T G.781 同步层功能(Synchronization layer functions）ITU-TG.813SDH设备从时钟（SEC)宠时特性(Timing characteristicsof SDHequipment slaveclocke(SEC)ITU-TG.831基于同步数字体系（SDH）的传送网的管理能力（Managementcapabilitiesoftransportnetworks based on the synchronous digital hierarchy )1
TKAaNYKAcA
YD/T 2273-2011
ITU-TG.841SDH网络保护体系结构的类型和特性（Typesand characteristicsof SDHnetworkprotection architectures )
ITU-T G.842:1997SDH网络保护结构的互通 (Interworking of SDH network protection architectures）[TU-TM.3010:2000电信管理网原率（Principlesforatelecommunicationsmanagementnetwork）ITU-TO.181用于评估STM-N接口误码性能的设备（EquipmenttoassessetrorperformanceonSTM-Ninterfaces)
ITU-TQ.81l:2004Q和X接口低层协议概述（LowerlayerprotocolprofilesfortheQandXinterfaces）ITU-TQ.812：2004Q和X接口上层协议概述（Upper layer protocol profiles for theQ andX interfaces）IEEE 802.3ae：2005信息技术,系统间的通信和信息交换,局域网和城域网,特殊婴求,第3部分:采用冲突检测存取方法的载波检测多址（CSMA/CD）及物理层规范.修改件：10Gb/s的媒体访问控制（MAC）参数、物理层和管理参数（Information technology-Telecommunications and iaformation exchange betweensystems - Local and rmetropolitan area networks -- Specific requirements Part 3: Carrier Sense Multiple Accesswith Collision Detection (CSMA/CD) Access Method and Physical Layer Specifications Armendment: MediaAccess Control (MAC) Paraneters, Physical Layers, and Management Pararneters for 10 Gb/s Operation)1EEE802.3ba信息技术.系统间的通信和信息交换.局域网和城域网.特殊要求，第3部分：采用冲突检测存取方法的载波检测多址：（CSMA/CD）及物理层规范.修改件：40Gb/s和100Gb/s的媒体访问控制（MAC）参数、物理层和管理参数（Information technology一Telecommumications and infornation exchange betweensysternis -- Local and metropolitan rea netrorks - Specific reguirements Part 3: Carrier Sense Multiple Accesswith Collision Detection (CSMA/CD) Access Method and Physical Layer Specifications Amendmnent: MediaAccess Control (MAC)Parameters,Physical Layers,and Managenent Parameters for 40 Gb/s and 100 Gb/sOperation)
3缩略语
下列缩略语适用于本文件。
Add-Drop Multiplexer
Alarm Indication Signal
Asyuchronous Transfer Mode
AutomaticallySwitchedOpticalNetworkAdministrative Unit-n
Administrative Unit Group-n
Bose-Chaudhuri-Hocquenghem
Bit Error Ratio
Bit Interleaved Parity-X
Connectionless Network ServiceCyclic Redundancy Code
Extended MS Data Communication CaannelDispersion Compensation FiberDifferential Group Delay
TTTKANYKACA
分插复用器
告警指示信号
异步传送模式
白动交换光网络
管理单元一月
管理单元组一n
BCH码
误码率
比特间插奇偶校验一X
无连接的网络层服务
循环凡余校验码
扩展DCC
色散补偿光纤
差分群时延
MS-REI
MS SPRING
Distributed Queue Dual Bus
Digital Cross-Counect
Fibre Distributed Data InterfaceFast Ethemet
Forward Error Corection
For further study
FEC Status Indication.
Gigabit Ethernet
High-level Data Link ControlIntermet Protocol
Link Access Procedure - SDH
Loss of Frame
Loss of Signal
Media Access Control
Metropolitan Area Network
Main Path Interface at the ReceiverMain Path Iterface at the TransinitterMultiplexer
Multiplex Secticn Overhead
Multiplex Section-Remote Error IndicationMultplex Section-Shared ProtectionRingNetwork Network Interface
Non-Retum to Zero
Optical Chanel Data Unit-K
Optical Booster Amplifier
Optical Pre-amplifier
PlesiochronousDigitalHierarchyPolarization Mode DispersionPath Overhead
Point-to-Point Protoco!
Remote Defect Indication
Remote Error Indication
Regenerator Section OverhesdRetumtoZero
Synchronotus Digital HierarchySynchronous Digital Hierarchy Equipment ClockSingle-Longitudinal Mode
TTTKONKACA
YD/T2273-2011
分布式排队双总线
数字交叉连接设备
光纤分布武数据接口
快速以太网
前向纠错
待研究
FEC状态指示
吉比特以太
高阶数据链略控制
网际协议
链路访问程序一SDH
顿丢失
信号丢失
媒体接入控制
城域网
主通道接收参考点
主通道发送参考点
复用器
复用段开销
复用段远端误码指示
复用段共享保护环
网络节点接口
非归等码
k阶光通道数据单元
光功率放大器
光前置放大器
准同步数字体系
偏振模色散
通道开销
点到点的协议
选罐缺陷指示
远端差错指示
再生段开销
归雾码
同步数字体系
SDH 设备时钟
单纵模
YD/T 2273-2011
TUG (-n)
4 术语与定义
SubNetwork Counection ProtectionSection Overhead
Synchronous Status Message ByteSynchronous Transport ModuleSynchronous Transport Module level nTributary Unit-n
Thibutary Unit Group (-n)
Virtual Container
Virtual Container -r
Very Sbort Reacb
Worldwide Area Network
Wait Time to Restore
Synchroncus Trarisport Lane
下列术语和定适用于本文件。
主光通道MainOpticalPath（MOP）子网连接保护
段开销
同步状态消息学节
间步传送模块
N级同步传送模块
支路单元-n
支路单元组（-n)
虚容器
n阶虚容器www.bzxz.net
甚短距离
广域网
等待恢复时间
同步传送通道
光发送端机MPI-S参考点和光接收端机MPI-R参考点之间的光纤线路设备。4.2
40Gbit/s非归蓉码40GbitsNRZ
具有非归季线路编码，线略速率为符合ITU-TG.707（2007）标准比特率的STM-256光接口信号。4.3
40Gbit/s归零码40Gbit/sRZ
具有归零线路编码，线路速率为符合ITU-TG.707（2007）标准比特率的STM-256光接口信号。4.4
同步传送通道STL
为传送一路大容量的信号而采用的一种并行多路信号通道，如为传送一路STM-256信号采用4路并行STL256.4通道。
5比特率和顿结构
5.1比特率
STM-256信号的比特率为39813120kbit/s。STL-256.4信号的比特率为9953280kbit/s。5.2STM-256顿结构
5.2.1STM-256 恢结构
STM-256顿结构如图1所示，STM-256慎结构由以下3个生要区域组成：段开销（SOH）区，管理单元指针区及净荷区。
TTTKANTKACA
9X256列
再生段并销
各理单元指销
5.2.2段开销（SOH）
270×256死（字书）
261X256列
STM-256净荷
图1STM-256顺结构
YD/T2273-2011
段开销由再生段开销（RSOH）和复用段开销（MSOH）组成，横向第1至第9X256列、纵向第1至第3行为RSOH，横向第1至第9X256列、纵向第5至第9行为MSOH。5.2.3管理单元指针
第4行的1至9×256列的9×256字节为管理单元指针。5.2.4净荷
STM-256净荷区支持一个AUG-256，一个AUG-256可以由4个AUG-64或1个AU-4-256c组成。5.3STM-256段开销说明
5.3.1STM-256段开销安排
STM-256的段开销字节安排如图2所示。91
不扰码字节
预窗给国家月途的字节
管出单元指针
2304李节
H91XI-W)
M-1---6
注：所有未标字节预留给将来国际标准化使用（作为媒质相关，其他国家用途及目的）图2STM-256SOH
TTTKNTKACA
YD/T 2273-2011
SOH字节在STM-N慎中的位置可用三坐标矢量S（a，b：c）来表示，其中a表示行数，取值为1~3（对应于RSOH）或5~9（对应于MSOH）：b表示复列数，取值为1~9：c表示在复列数内的间插层数，取值为1~256.
字节的行数和列数与三幽标的关系是：行数=d：列=W（b~1）tc。5.3.2STM-256般开销字节说明
5.3.2.1顿定位字节A1A2
Al:11110110
A2:00101000
STM-256的定位码字由标定于S（1，3，193）[1，705]至S（1，3，256）[1，768]的64个A1字节和随其后的标定于S（1，4，1）[1，769]至S（1，4，64】[1，832]的64个A2字节构成。标定于S（1，1,1[1，1]至s（1,3，192)[1,704]和S（1，4，65[1.833]至S（1，9,256[1，1536]的字节预留给将来的国际标准化（作为媒质相关、其它国家用途及目的）。STM-256帧的第一行的预留字节应采用一种码型，以提供有效转换且使扰码后能无期显的DC不平衡。
5.3.2.2再生段踪迹字节Jo
J0字节在STM-256顿中位于[1，1537]，用作再生段踪迹。该字节用来重复发送“段接入点识别符\以便让段接收机可以确认它与预定的发送端是否处于持续的连接状态。在国内网或单个网络运营者的管理城内，这个“段接入点识别符\可以是单个字节（包括0~255个编码）玻是ITU-TG.831所规定的“接入点识别符”的格式，在国际边界或在不同运营者的网络边界处，除双方另有协议外均应采用ITU-TG.831规定的格式。
为了传输段接入点标识符，用连续16个STM-256恢内的J0字节组成16字节的复快来传输接入点标识符。它的第一个字节是顿起始标志，该字节还包含对前一顿作CRC-7计算的结果。后续15个字节用来传送段接入点标识符需的15个T.50字符（国际参考版本）。表1给出了这16宇节顿的描述。表1 JO 的 16 字节顿格式
字节座号
值（比特1，
3,**, 8)
注1；每个字节的第一位的1000 00000000 0000是踪迹标识符赖定位信号注2CICZC3C4CSC6C7是对前一顿作 CRC-7计算的结果，C1 是最商位。注3：×××××××代表一个1.50宇符5.3.2.3备用字节Z0
这些字节位于[1，1538]到[1，1792]为将来国际标准留用。5.3.2.4 BIP-8字节B1
B1字节用作再生段误码蓝视，这是使用偶校验的比特间插奇偶校验8位码（BIP-8）。该BIP-8码是通过计算前一STM-256顿扰码后的的所有比特而得到的，并置于本慎扰码前的B1字节位置。6
TTKANYKACA
5.3.2.5BIP-256X24字节B2
YD/T 2273-2011
B2字节用作复用段误码监视，其功能是一个比特间插奇偶校验256×24编码（BIP-256×24）：使用携校验
B1P-256X24对前一STM-256恢中除了RSOH外的所有比特进行计算，结果置于本恢扰码前的BZ字节位置。产生的方法与BLP-8码类似。5.3.2.6公务字节E1和E2
这两个学节用来提供公务联络话音通路。E1属于RSOH，用于本地公务通路，可以在再生器接入。E2属于MSOH，用于直达公务通略，可以在复用段终端接入。5.3.2.7使用老通路字节F1
该学节保留为使用者专用，主要为特定维护目的而提供临时的数据/话音通路连接，5,3.2.8数据通信通路（D0）字节D1-D12DXCC用来构成SDH管理网的传送链路。其中由D1、D2，D3字节组成的192kbit/s的通路作为再生段的DCC，D4-~D12字节组成的576kbit/s的通路作为复用段的DCC，5.3.2.9扩展的复用段数据通信信道（DCCMx）字节D13~D156对于STM-256，由D13-D156字节构成的一条9216kbit/s的信道定义为扩展的复用段IDCC（DCCMx）。D13至D60位于s（6，1，9）至S（6，156）。D61至D108位于S (7，1,9) 至§(7，1, 56)D109至D156位于S(8，1. 9)至S (8,1+ 56)。5.3.2.10自动保护倒换（APS）字节K1和K2（b1~b5）K1和K2字节用作复用段保护的APS指令。这两个字节的比特分配和面向比特的协议参见ITU-TG.841。
5.3.2.11 复用段远端缺陷指示（MS-RDI）字节K2 （b6-b8）MS-RDI用来向发送端回诺指示信号，以表示接收端检测到轮入失效或正在接收复用段告警指示号（MS-AIS）。MS-RDI的产生是在扰码前将K2字节的b6~b8插入“110”码。5.3.2.12同步状态字节S1 （b5~b8）S1字节的b5~b8用于传送同步状态信息，具体描述参见YD/T1267-2003中10.3节。表2给出了不同等级或质量的时钟对应的比特图案安排。表2S1 字节 b5~b8 比特定义
S1字节(b5~b8)
SDH 同步质量等级
QL_UNK（质益等级未知）
QL PRC（1级基准时钟）
QLSSUT<2级节点时钟）
QL_SSUL（3级节点时钟）
YD/T 2273-2011
S1 学节(bs~b8)
5.3,2.13与传输媒质有关的字节表2(棘）
SDH同步质盘等级
SEC（SDH设备时钟）
QLDNU （同步信导不可用）
与传输媒质有关的字节位于如图2所示D的位置，这些字节保留用于媒质相关应用。5.3.2.14复用段远端误码指示（物检S-RE）字节M0和M1对STM-256，两个字节的MO、M1被用丁复用段远端误码指示（MS-REI）支持MS-REI的设备与不支持MS-REI的设备之间的不能自动完成互通，需要通过管理功能进行配置。
STM-256的M0和M1的产生：这2个字节传送由BIP-24X256（B2）检测出的间摘比特块误码计数，其范围为：[0，6144]。M0节的比特1是最高有效比特，M1字节的比特8是最低有效比特。STM-256的M0和M1的解释，STM-256M0和M1享节按照装3进行解释。我3$TM-256 MO和MI的定义
M0[1-8码（1234 5678 比特）
00000000
00000000
0000 0000
0000:0000
0000 0000
0000 0000
00011000
0001 1000
000110
前向纠错字节
M1[1~8]码（12345678比特）
00000000
0000 0001
0000 0010
0(H000011
C000 0100
0000 0101
00000000
00000001
00000010
OBIP违例
1 BP违例
2BIP违例
3BIP违例
4BIP造例
5 BIP 违例
6144BIP连例
OBIP违例
OBP违例
O BIP 违例
P1和Q1字节被保留用于可选择的实现STM-256的前向纠错功能，P1表示FEC的校验字节，Q1表示FEC的枕态指示（FSI）字节。P1和QI校验和状态指示字节的位置如图2所示。STM-256的P1和Q1作为前向纠错功能的使用参见附录A。
5.4通道开销说明
5.4.1VC-3VC-4VC-4-Xc POH 字节位置VC-3POH位于9行85列的VC-3结构的第1列。YC-4POH位于9行261到的YC4结构的第1列。VC-4-XcPOH位于9行261×X列的VC-4-Xc（由个VC4级联而成）结构的第1列。8
