【行业标准】 管道式煤浆预处理器

ICS73.120：73.100.99
备案号：
中华人民共和国煤炭行业标准
MT/T 1132-2011
管道式煤浆预处理器
Tubularslurrypreprocessor
2011-04-12发布
2011-09-01实施

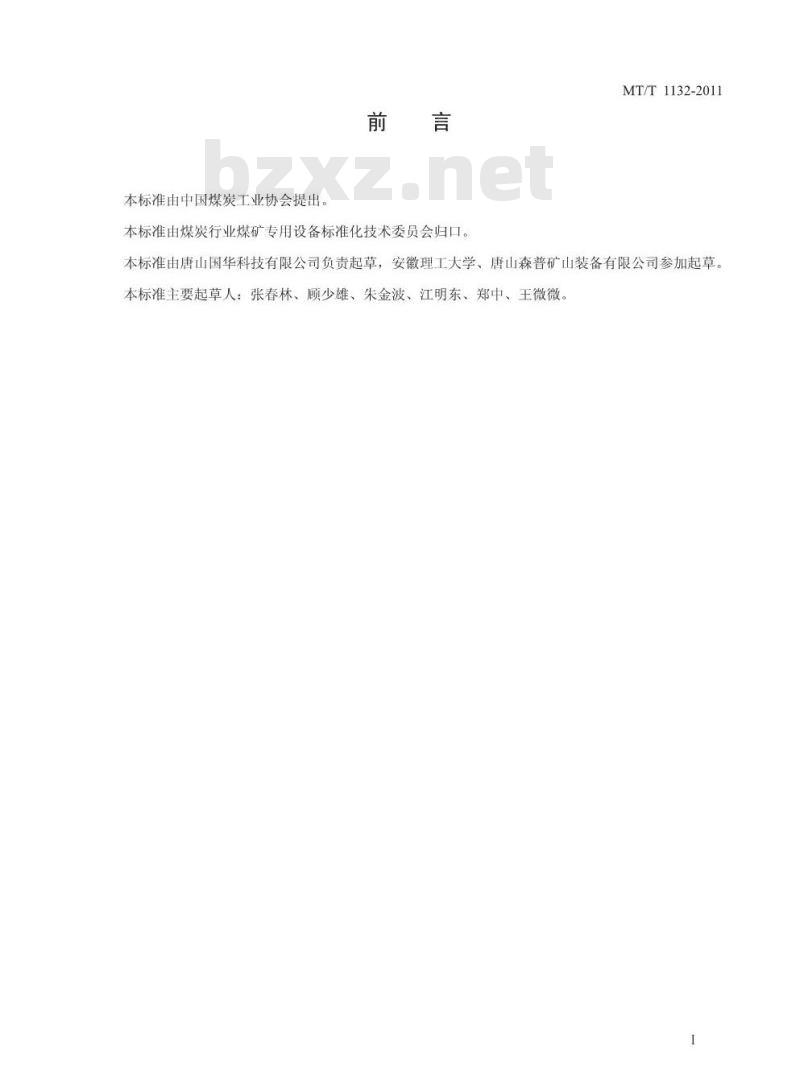

国家安全生产监督管理总局发布本标准由中国煤炭工业协会提出。前言
本标准由煤炭行业煤矿专用设备标准化技术委员会归口。MT/T1132-2011
本标准由唐山国华科技有限公司负责起草，安徽理工大学、唐山森普矿山装备有限公司参加起草、本标准主要起草人：张春林、顾少雄、朱金波、江明东、郑中、王微微。YiKa

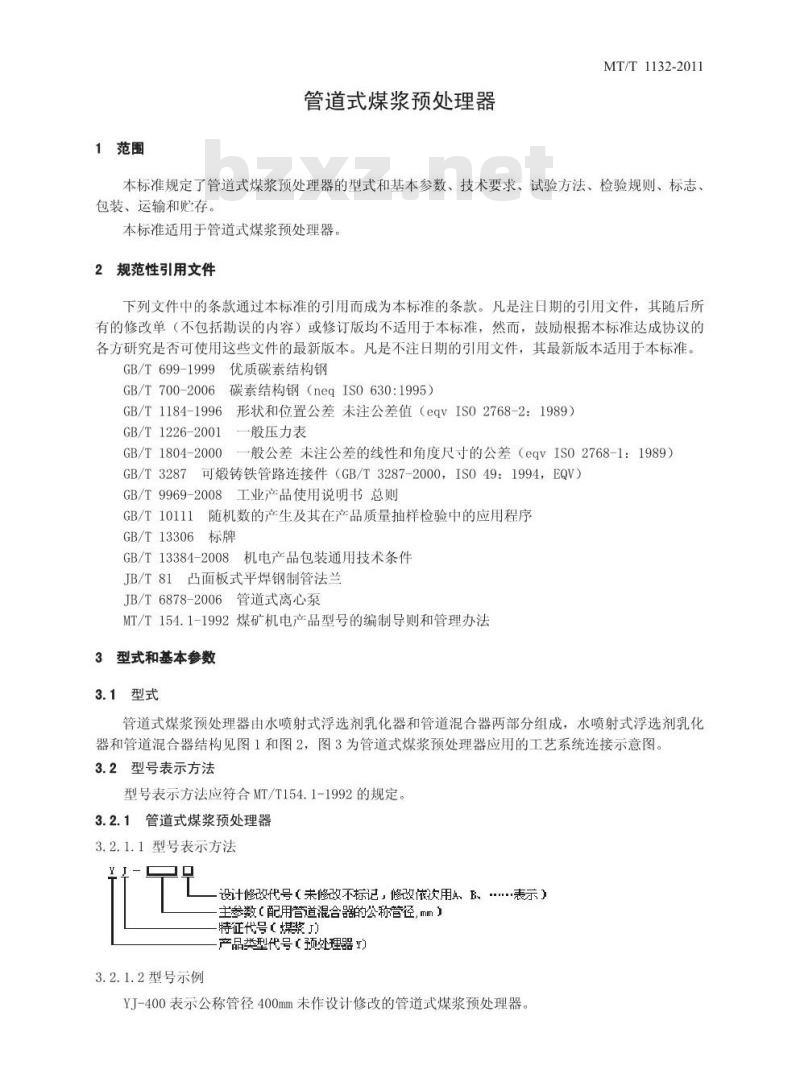

1范围
管道式煤浆预处理器
MT/T1132-2011
本标准规定了管道式煤浆预处理器的型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于管道式煤浆预处理器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T699-1999优质碳素结构钢
GB/T700-2006碳素结构钢（neqIS0630:1995）GB/T1184-1996形状和位置公差未注公差值（eqVIS02768-2：1989）GB/T1226-2001
-般压力表
一般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1：1989）GB/T_1804-2000
GB/T3287可铸铁管路连接件（GB/T3287-2000，IS049：1994，EQV）GB/T 9969-2008
工业产品使用说明书总则
随机数的产生及其在产品质量抽样检验中的应用程序GB/T 10111
GB/T13306标牌
GB/T13384-2008机电产品包装通用技术条件JB/T81凸面板式平焊钢制管法兰JB/T6878-2006管道式离心泵
MT/T154.1-1992煤矿机电产品型号的编制导则和管理办法3型式和基本参数
3.1型式
管道式煤浆预处理器由水喷射式浮选剂乳化器和管道混合器两部分组成，水喷射式浮选剂乳化器和管道混合器结构见图1和图2，图3为管道式煤浆预处理器应用的工艺系统连接示意图。3.2型号表示方法
型号表示方法应符合MT/T154.1-1992的规定。3.2.1管道式煤浆预处理器
3.2.1.1型号表示方法
设计修改代号（未修改不标记，修改依次用、E、…表示）主参数（配用管道混合器的公称管径,mm）特征代号（煤浆J）
产品类型代号（预处理器）
3.2.1.2型号示例
YJ-400表示公称管径400mm未作设计修改的管道式煤浆预处理器，3.2.2水喷射式浮选剂乳化器
3.2.2.1型号表示方法
F R□-
主参数
特征代号（s：手动控制；D：电动控制）产品类型代号（浮选剂乳化）
3.2.2.2型号示例
MT/T1132-2011
FRS-I表示用于浮选入料用泵送入浮选机用的手动控制的水喷射式浮选剂乳化器。3.2.3管道混合器
3.2.3.1型号表示方法
主参数（公称管径，mmL）
产品类型代号（管道混合器）下载标准就来标准下载网
3.2.3.2型号示例
GH-400表示公称管径为400mm的管道混合器。带费费
FRS-I型
FRS-II型

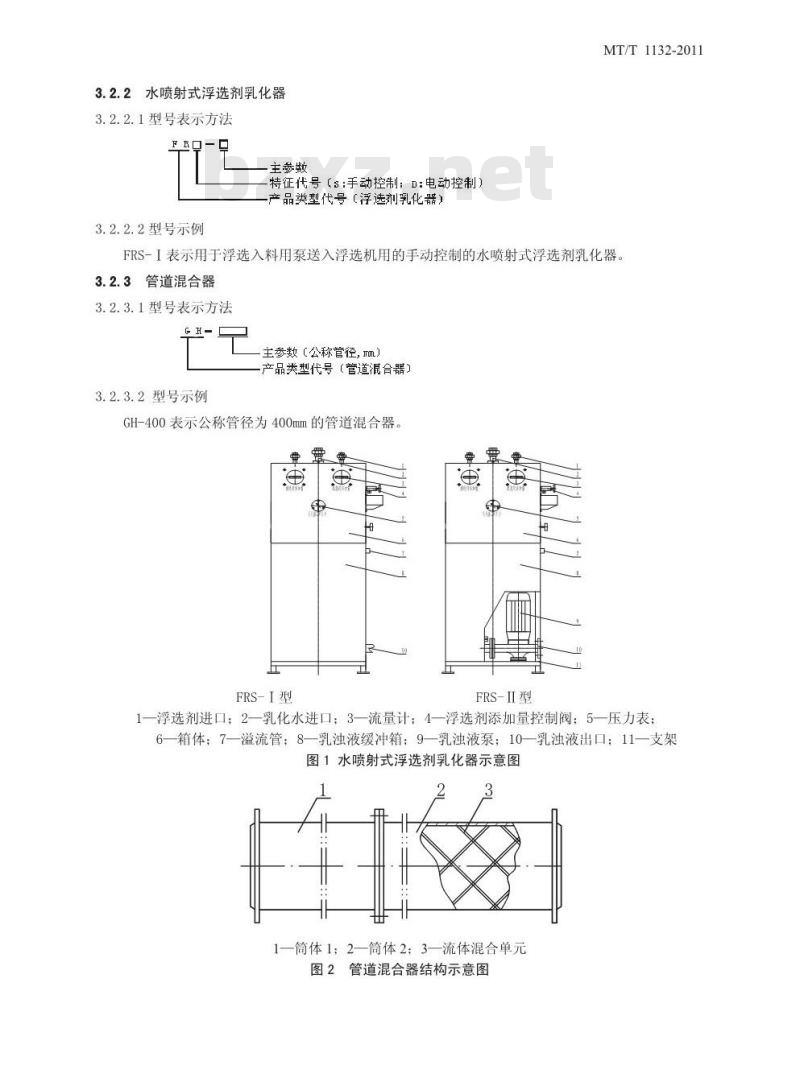

1一浮选剂进口：2—乳化水进口：3流量计：4浮选剂添加量控制阀：5一压力表：6—箱体：7—溢流管：8—乳浊液缓冲箱；9—乳浊液泵：10—乳浊液出口；11—支架图1水喷射式浮选剂乳化器示意图1一筒体1：2一筒体2：3一流体混合单元图2管道混合器结构示意图
YKNIKAa-
浮选机操作台
+浮选机入料
1一FRS-I型浮选剂乳化器：
2一浮选剂乳浊液管
3一浮选机；4—一管道混合器：5-—阀门：
6—入料泵
3.3产品规格和基本参数
1—FRS-ⅡI型浮选剂乳化器；
MT/T1132-2011
方式2
2一管道泵：3浮选剂乳浊液管：选入料
4一喷射式浮选机：5一管道混合器；6一筛下集料槽：

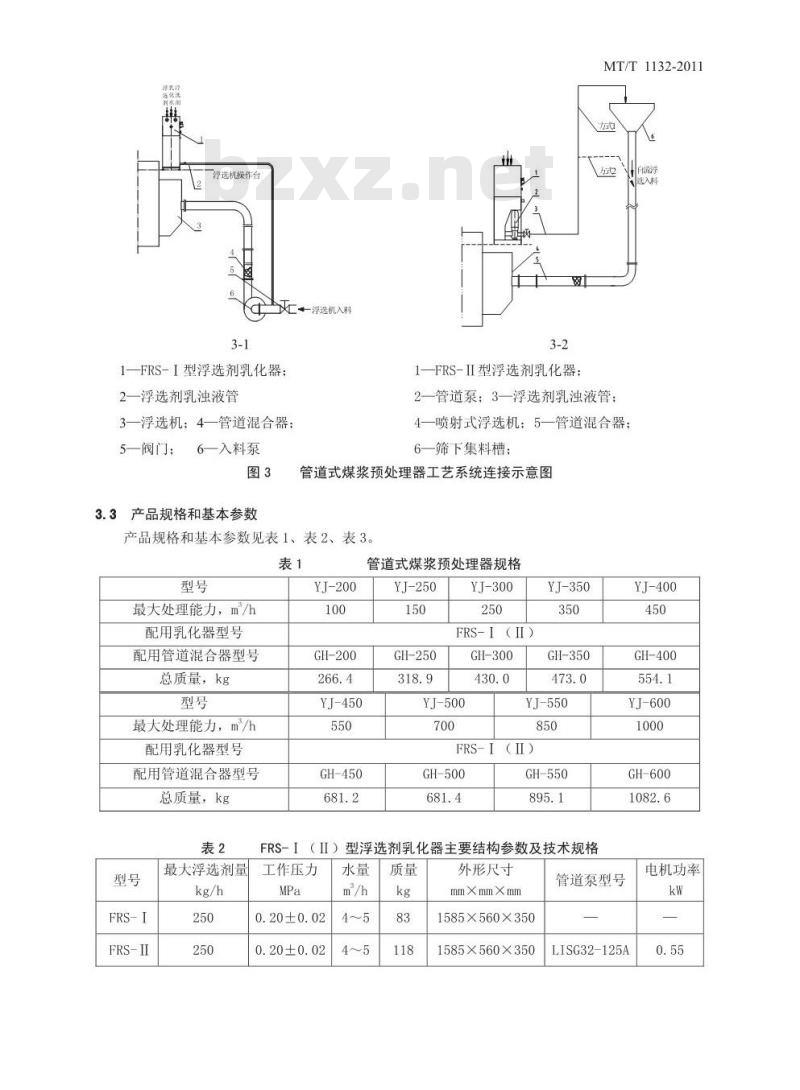

管道式煤浆预处理器工艺系统连接示意图产品规格和基本参数见表1、表2、表3。表1
最大处理能力，m/h
配用乳化器型号
配用管道混合器型号
总质量，kg
最大处理能力，m/h
配用乳化器型号
配用管道混合器型号
总质量，kg
FRS-II
最大浮选剂量
YJ-200
GH-200
YJ-450
GH-450
管道式煤浆预处理器规格
YJ-250
GH-250
YJ-300
FRS-I（I)
GH-300
YJ-500
YJ-350
GH-350
YJ-550
FRS-I（II)
GH-500
GH-550
FRS-I（I）型浮选剂乳化器主要结构参数及技术规格工作压力
0.20±0.02
0.20±0.02
外形尺寸
mmXmmXmm
1585X560X350
1585X560X350
管道泵型号
YJ-400
GH-400
YJ-600
GH-600
电机功率
LISG32-125A
公称直径，mm
外形尺寸，mm
总质量，kg
公称直径，mm
外形尺寸，mm
总质量，kg
4技术要求
4.1基本要求
GH-200
GH型管道混合器主要结构参数及技术规格GH-250
Φ335×2000
GH-450
Φ615×2700
Φ380×2060
GH-500
Φ670×2560
GH-300
完全端流
Φ440×2160
GH-550
完全端流
Φ725×3050
GH-350
Φ500×2160
GH-600
p780X3300
4.1.1产品应符合本标准要求，并按照经规定程序批准的图样和技术文件制造。MT/T1132-2011
GH-400
Φ565×2460
4.1.2凡本标准未予规定的一般技术要求，应符合有关国家标准、行业标准的规定。4.1.3外购件和协作件应符合相关标准的规定，并经制造厂技术检验部门检验合格后，方能装配。4.2主要零部件材料要求
4.2.1管道混合器
4.2.1.1法兰宜采用碳素结构钢制作，其化学成分及牌号应符合GB/T700-2006中表1的规定。4.2.1.2筒体和流体混合单元宜用优质碳素结构钢，其化学成分及机械性能应符合GB/T699-1999中20号钢的规定。
4.2.2水喷射式浮选剂乳化器
4.2.2.1喷嘴材料应用不锈钢（3Cr13）经淬火、回火处理。代用材料硬度应不小于HRC46。4.2.2.2箱体宜采用厚度不小于1mm的不锈钢板（0Cr18Ni9）或其它抗腐蚀性板材制作。4.2.2.3接管宜采用优质碳素钢，其化学成分及机械性能应符合GB/T699-1999中20号钢的规定。4.3主要零件及单元组合的要求
4.3.1管道混合器
4.3.1.1法兰应按JB/T81的规定要求加工。4.3.1.2法兰面与混合器筒体轴线垂直度公差按GB/T1184-1996中的K级选取。4.3.1.3管道混合器长度的极限偏差按GB/T1804-2000中的C级选取。4.3.2水喷射式浮选剂乳化器
4.3.2.1管接头应符合GB/T3287的规定。4.3.2.2浮选剂流量计最小可测流量应不大于3L/h，精度土2%。4.3.2.3压力表应采用GB/T1226-2001中标度范围0MPa～0.4MPa，测量精度2.5级的轴向同心嵌装式（V型）压力表。
4.3.2.4乳浊液泵应符合JB/T6878-2006规定的流量5m/h、扬程应不小于15m、进出口直径32mm的管道式离心泵。
4.3.2.5箱体各结合面平面度偏差每米范围内应不大于2mm，各平面对角线偏差应不大于3/1000图样规定尺寸。
4.3.2.6组装后阀门、检修门等可转动部分应连接可靠、转动灵活。4.4外观
管道混合器外表面应平整光滑，成品表面应涂防锈底漆，外露表面应涂面漆，涂漆表面应YKNIKAa-
均勾，无裂纹、脱皮、气泡和流痕等缺陷MT/T1132-2011
4.4.2水喷射式浮选剂乳化器箱体外表面应平整光滑，无明显的瑕疵、划伤，标识应清晰、正确。4.5气密性
4.5.1管道混合器组装后在工作压力范围内应无渗漏现象。4.5.2浮选剂乳化器组装后在工作压力范围内应无渗漏现象。4.6系统组合的要求
4.6.1系统组合后各连接处应无渗漏水现象。4.6.2系统组合后应过流通畅，无外溢水现象。5试验方法
5.1主要零部件材料及外购件质量检查主要零部件材料及外购件质量4.2、4.3.2.1、4.3.2.2、4.3.2.3和4.3.2.4用检查产品质量证明文件的方法。
5.2加工尺寸检测
管道混合器的加工尺寸4.3.1.1、4.3.1.2、4.3.1.3和箱体各结合面平面度4.3.2.5用精度1mm的钢板尺和直角尺检测。
5.3组装质量检查
主要零部件及单元组装后的质量4.3.2.6用人工手动方法检查。5.4外观检查
管道式煤浆预处理器外观4.4用目测法检查。5.5水压试验
5.5.1管道混合器组装后的气密性用水压试验检查，试验水压为0.20MPa；保压3min，检查有无渗漏现象。
5.5.2浮选剂乳化器组装后的气密性用水压试验检查，试验水压为0.30MPa；保压3min，检查有无渗漏现象。
5.6系统组合质量检验
系统组合后，从乳化器乳化水进口连续注水5min，注水压力为0.20MPa，检查系统有无渗漏、外溢现象。
6检验规则
6.1检验分类
检验分为出厂检验和型式检验。6.2出厂检验
6.2.1出厂检验在制造厂逐台进行，检验项目见表4。6.2.2被检产品全部符合本标准要求，判定为合格产品，有一项不符合本标准要求，判定为不合格产品。不合格产品返修后进行复检，出厂检验合格后判定为合格产品。6.3型式检验
6.3.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正式生产时，每年应随机抽取1台进行一次检验；d）产品停产2年后，恢复生产时：e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督部门提出进行型式检验的要求时。型式检验项目见表4。
MT/T1132-2011
6.3.3样品从出厂检验合格的产品中随机抽取一台，随机抽样按GB/T10111的规定执行，其中有项不合格，判定型式检验不合格。表4
基本要求
检验项目
管道混合器材质
水喷射式浮选剂乳化器材质
管道混合器加工尺寸
水喷射式浮选剂乳化器零件
水喷射式浮选剂乳化器尺寸
水喷射式浮选剂乳化器组装
管道混合器气密性
浮选剂乳化器气密性
系统组合
技术要求
注：“√”表示检验项目，“”表示不检验项目。7
标志、包装、运输和贮存
7.1标志
检验项目
试验方法
按图样及技术文件规定
检验型式
出厂检验
型式检验
7.1.1每台产品应在明显位置固定标牌，并应符合GB/T13306的规定。标牌应包括下列内容：a）产品型号、名称：
b）制造厂名称和地址；
c）出厂编号、制造日期：
d）主要技术参数；
e）执行标准编号。
7.1.2产品标牌应字迹清楚、规整。7.2包装
7.2.1产品的包装应符合GB/T13384-2008中第5章的要求。7.2.2浮选剂乳化器箱体和管道泵电机用塑料布包扎。混合器裸装。7.2.3随机文件应用塑料袋封装并固定在包装箱内，文件包括：a）产品合格证：
b）装箱单：
c）安装使用说明书，安装使用说明书按GB/T9969-2008的规定编写。7.3运输
产品在运输中应防止雨淋和受潮，搬运时应注意轻放。7.4购存
7.4.1产品应在室内贮存，注意防雨、防潮，不应与酸、碱等腐蚀性物品共同存放。7.4.2外露加工面应做防锈处理。YKNIKAa-
