【水利行业标准(SL)】 水利水电工程高压配电装置设计规范

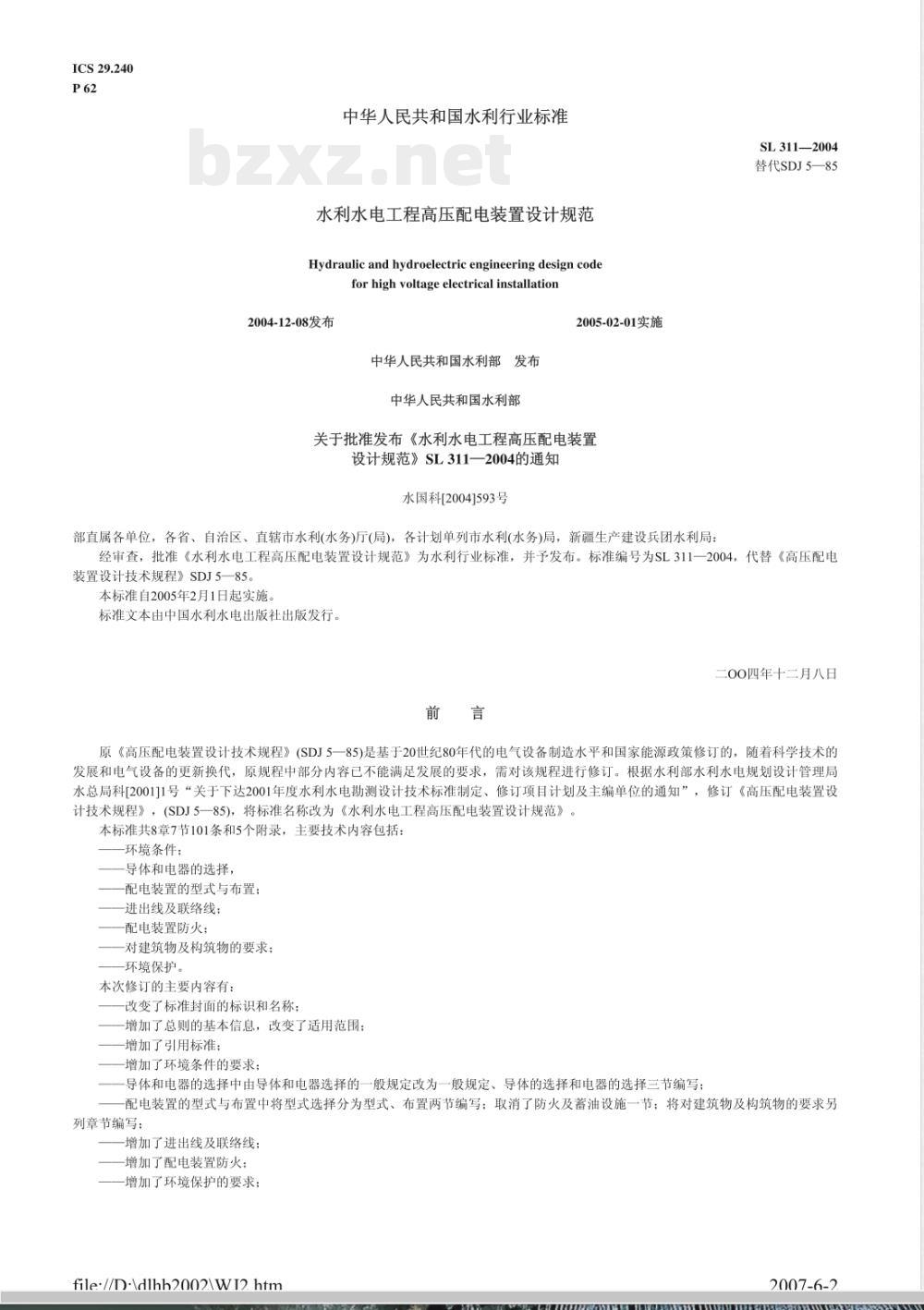

ICS29.240
中华人民共和国水利行业标准
水利水电工程高压配电装置设计规范Hydraulicand hydroelectricengineeringdesign codeforhigh voltageelectrical installation2004-12-08发布
中华人民共和国水利部发布
中华人民共和国水利部
2005-02-01实施
关于批准发布《水利水电工程高压配电装置设计规范》SL311-—2004的通知水国科[2004]593号
部直属各单位，各省、自治区、直辖市水利(水务)厅（局)，各计划单列市水利(水务)局，新疆生产建设兵团水利局SL311—2004
替代SDJ5—85
经审查，批准《水利水电工程高压配电装置设计规范》为水利行业标准，并予发布。标准编号为SL311—2004，代替《高压配电装置设计技术规程》SDJ5—85。本标准自2005年2月1日起实施。标准文本由中国水利水电出版社出版发行。二00四年十二月八日
原《高压配电装置设计技术规程》（SDJ5一85)是基于20世纪80年代的电气设备制造水平和国家能源政策修订的，随着科学技术的发展和电气设备的更新换代，原规程中部分内容已不能满足发展的要求，需对该规程进行修订。根据水利部水利水电规划设计管理局水总局科[2001]1号“关于下达2001年度水利水电勘测设计技术标准制定、修订项目计划及主编单位的通知”，修订《高压配电装置设计技术规程》，（SDJ585)，将标准名称改为《水利水电工程高压配电装置设计规范》。本标准共8章7节101条和5个附录，主要技术内容包括：环境条件：
导体和电器的选择，
配电装置的型式与布置：
进出线及联络线：
配电装置防火：
对建筑物及构筑物的要求：
环境保护。
本次修订的主要内容有：
改变了标准封面的标识和名称：增加了总则的基本信息，改变了适用范围：增加了引用标准：
增加了环境条件的要求：
导体和电器的选择中由导体和电器选择的一般规定改为一般规定、导体的选择和电器的选择三节编写：配电装置的型式与布置中将型式选择分为型式、布置两节编写：取消了防火及蓄油设施一节：将对建筑物及构筑物的要求另列章节编写：
增加了进出线及联络线：
增加了配电装置防火：
增加了环境保护的要求：
file·/D-dlhh20021W12htm
2007-6-2

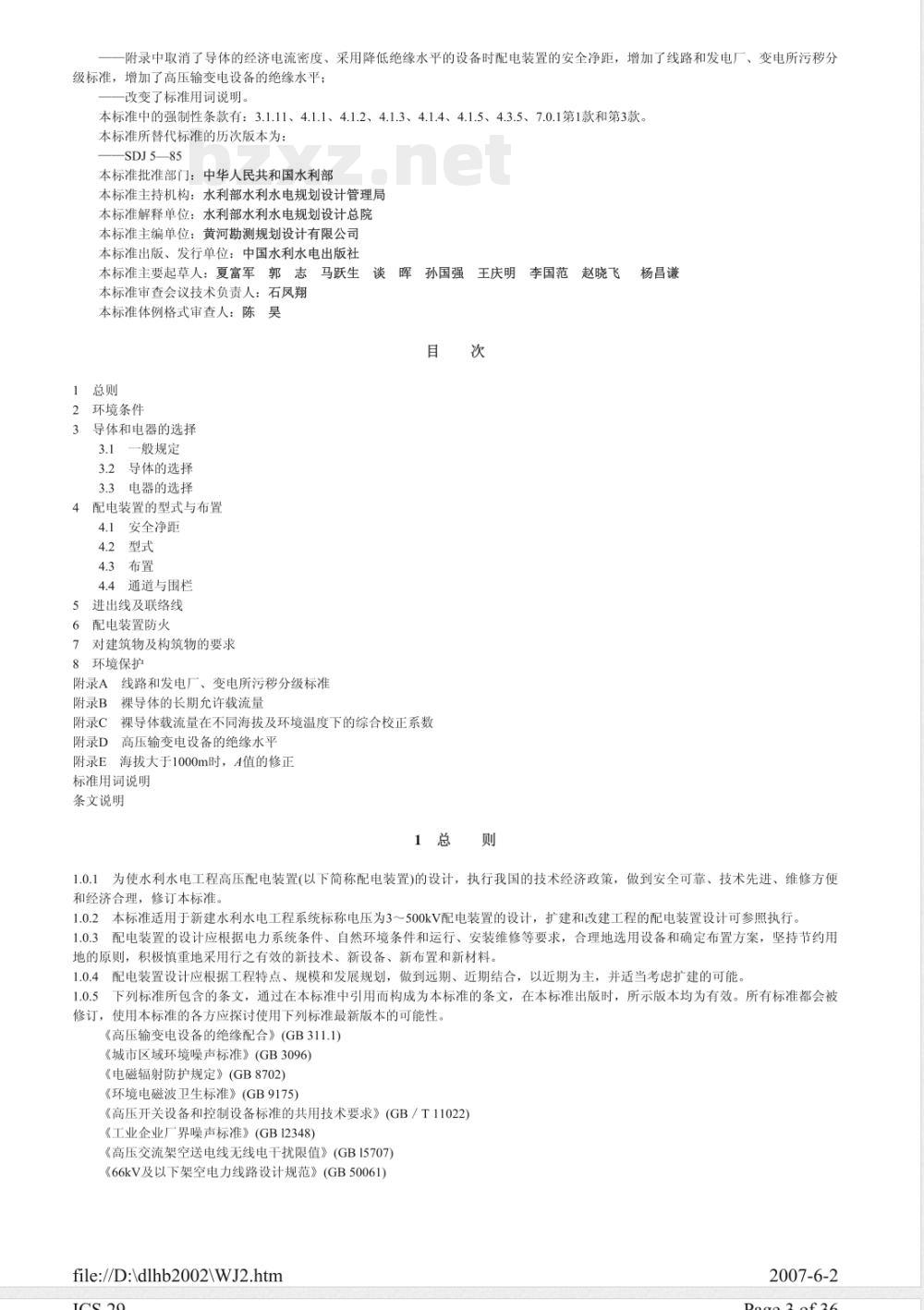

附录中取消了导体的经济电流密度、采用降低绝缘水平的设备时配电装置的安全净距，增加了线路和发电厂、变电所污移分级标准，增加了高压输变电设备的绝缘水平；改变了标准用词说明
本标准中的强制性条款有：3.1.11、4.1.1、4.1.2、4.1.3、4.1.4、4.1.5、4.3.5、7.0.1第1款和第3款本标准所替代标准的历次版本为：SDJ585
本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计管理局本标准解释单位：水利部水利水电规划设计总院本标准主编单位：黄河勘测规划设计有限公司本标准出版、发行单位：中国水利水电出版社本标准主要起草人：夏富军郭志马跃生
本标准审查会议技术负责人：石凤翔本标准体例格式审查人：陈昊
1总则
2环境条件
3导体和电器的选择
3.1一般规定
3.2导体的选择
3.3电器的选择
4配电装置的型式与布置
4.1安全净距
4.2型式
4.3布置
4.4通道与围栏
5进出线及联络线
配电装置防火
对建筑物及构筑物的要求
8环境保护
附录A
附录B
附录C
附录D
线路和发电厂、变电所污移分级标准裸导体的长期允许载流量
谈晖孙国强
裸导体载流量在不同海拔及环境温度下的综合校正系数高压输变电设备的绝缘水平
附录E海拨大于1000m时，4值的修正标准用词说明
条文说明
王庆明
李国范
赵晓飞
杨昌谦
1.0.1为使水利水电工程高压配电装置(以下简称配电装置)的设计，执行我国的技术经济政策，做到安全可靠、技术先进、维修方便和经济合理，修订本标准。
1.0.2本标准适用于新建水利水电工程系统标称电压为3~500kV配电装置的设计，扩建和改建工程的配电装置设计可参照执行。1.0.3、配电装置的设计应根据电力系统条件、自然环境条件和运行、安装维修等要求，合理地选用设备和确定布置方案，坚持节约用地的原则，积极慎重地采用行之有效的新技术、新设备、新布置和新材料。1.0.4配电装置设计应根据工程特点、规模和发展规划，做到远期、近期结合，以近期为主，并适当考虑扩建的可能。1.0.5下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。《高压输变电设备的绝缘配合》（GB311.1)《城市区域环境噪声标准》（GB3096）《电磁辐射防护规定》（GB8702）《环境电磁波卫生标准》（GB9175）《高压开关设备和控制设备标准的共用技术要求》（GB／T11022）《工业企业厂界噪声标准》（GB12348）《高压交流架空送电线无线电干扰限值》（GB15707）《66kV及以下架空电力线路设计规范》（GB50061)file:/D:ldlhb20021WJ2.htm
2007-6-2

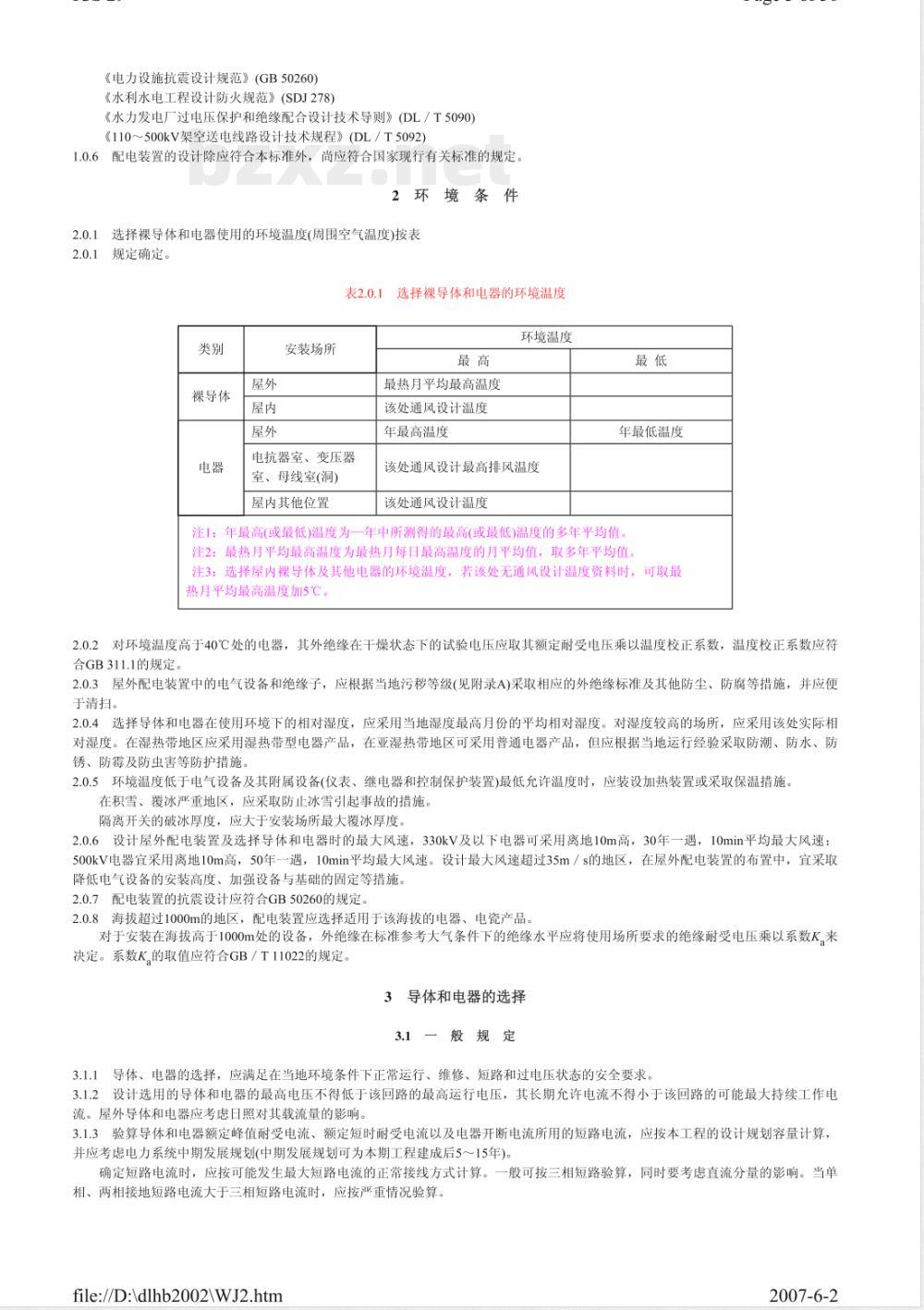

《电力设施抗囊设计规范》（GB50260）《水利水电工程设计防火规范》（SDJ278)《水力发电厂过电压保护和绝缘配合设计技术导则》（DL／T5090)《110～500kV架空送电线路设计技术规程》（DL／T5092）1.0.6配电装置的设计除应符合本标准外，尚应符合国家现行有关标准的规定。2环境条件
2.0.1选择裸导体和电器使用的环境温度(周围空气温度)按表2.0.1
规定确定。
表2.0.1选择裸导体和电器的环境温度类别
裸导体
安装场所
电抗器室、变压器
室、母线室(洞)
屋内其他位置
最热月平均最高温度
该处通风设计温度
年最高温度
环境温度
该处通风设计最高排风温度
该处通风设计温度
年最低温度
注：年最高（或最低）温度为一年中所药得的最高（或最低）温度的多年平均值、注2：最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。注3：选择屋内裸导体及其他电器的环境温度，若该处无通风设计温度资料时，可取最热月平均最高温度加5℃，
2.0.2对环境温度高于40℃处的电器，其外绝缘在干燥状态下的试验电压应取其额定耐受电压乘以温度校正系数，温度校正系数应符合GB311.1的规定。
2.0.3屋外配电装置中的电气设备和绝缘子，应根据当地污移等级（见附录A）采取相应的外绝缘标准及其他防尘、防腐等措施，并应便于清扫。
选择导体和电器在使用环境下的相对湿度，应采用当地湿度最高月份的平均相对混度，对湿度较高的场所，应采用该处实际相2.0.4
对湿度。在湿热带地区应采用湿热带型电器产品，在亚湿热带地区可采用普通电器产品，但应根据当地运行经验采取防潮、防水、防锈、防霉及防虫害等防护措施
2.0.5环境温度低于电气设备及其附属设备(仪表、继电器和控制保护装置)最低允许温度时，应装设加热装置或采取保温措施。在积雪、覆冰严重地区，应采取防止冰雪引起事故的措施。隔离开关的破冰厚度，应大于安装场所最大覆冰厚度2.0.6设计屋外配电装置及选择导体和电器时的最大风速，330kV及以下电器可采用离地10m高，30年一遇，10min平均最大风速；500kV电器宜采用离地10m高，50年一遇，10min平均最大风速。设计最大风速超过35m/s的地区，在屋外配电装置的布置中，宜采取降低电气设备的安装高度、加强设备与基础的固定等措施。2.0.7配电装置的抗震设计应符合GB50260的规定2.0.8海拔超过1000m的地区，配电装置应选择适用于该海拨的电器、电瓷产品对于安装在海拨高于1000m处的设备，外绝缘在标准参考大气条件下的绝缘水平应将使用场所要求的绝缘耐受电压乘以系数K来决定。系数K，的取值应符合GB/T11022的规定。3导体和电器的选择
般规定
3.1.1导体、电器的选择，应满足在当地环境条件下正常运行、维修、短路和过电压状态的安全要求。3.1.2设计选用的导体和电器的最高电压不得低于该回路的最高运行电压，其长期允许电流不得小于该回路的可能最大持续工作电流，屋外导体和电器应考虑日照对其载流量的影响、3.1.3验算导体和电器额定峰值耐受电流、额定短时耐受电流以及电器开断电流所用的短路电流，应按本工程的设计规划容量计算，并应考虑电力系统中期发展规划（中期发展规划可为本期工程建成后5～15年）。确定短路电流时，应按可能发生最大短路电流的正常接线方式计算。一般股可按三相短路验算，同时要考患直流分量的影响。当单相、两相接地短路电流大于三相短路电流时，应按严重情况验算。file://D:/ldlhb2002/WJ2.htm
2007-6-2

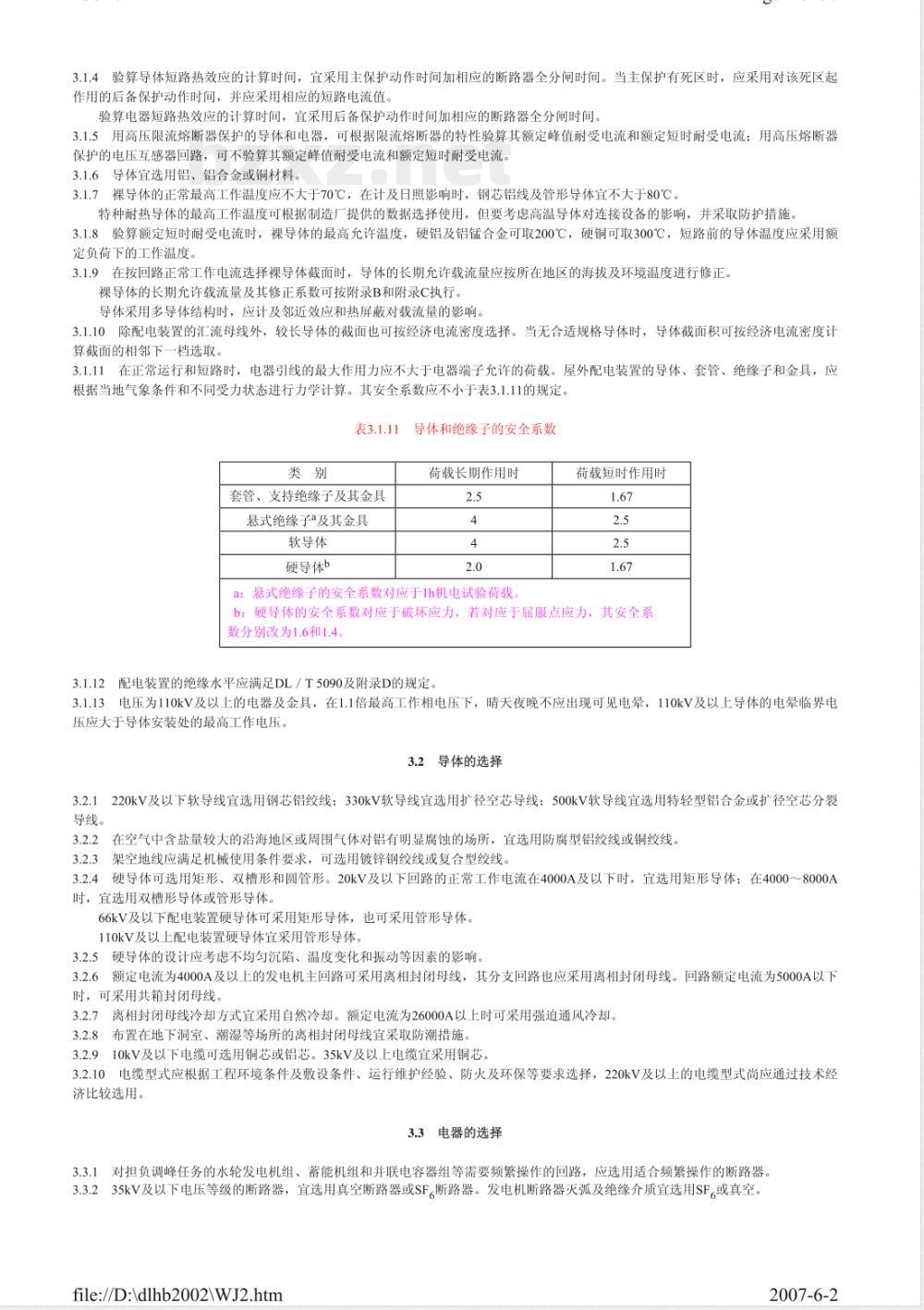

3.1.4验算导体短路热效应的计算时间：宜采用主保护动作时间加相应的断路器全分闸时间。当主保护有死区时，应采用对该死区起作用的后备保护动作时间，并应采用相应的短路电流值。验算电器短路热效应的计算时间，宜采用后备保护动作时间加相应的断路器全分闸时间3.1.5用高压限流熔断器保护的导体和电器，可根据限流熔断器的特性验算其额定峰值耐受电流和额定短时耐受电流：用高压熔断器保护的电压互感器回路，可不验算其额定峰值耐受电流和额定短时耐受电流3.1.6导体宜选用铝、铝合金或铜材料。3.1.7裸导体的正常最高工作温度应不大于70℃，在计及日照影响时，钢芯铝线及管形导体宜不大于80℃。特种耐热导体的最高工作温度可根据制造厂提供的数据选择使用，但要考虑高温导体对连接设备的影响，并采取防护措施。3.1.8验算额定短时耐受电流时，裸导体的最高允许温度，硬铝及铝锰合金可取200℃，硬铜可取300℃，短路前的导体温度应采用额定负荷下的工作温度。
3.1.9在按回路正常工作电流选择裸导体截面时，导体的长期充许载流量应按所在地区的海拨及环境温度进行修正。裸导体的长期允许载流量及其修正系数可按附录B和附录C执行。导体采用多导体结构时，应计及邻近效应和热屏蔽对载流量的影响。3.1.10除配电装置的汇流母线外，较长导体的截面也可按经济电流密度选择。当无合适规格导体时，导体截面积可按经济电流密度计算截面的相邻下一档选取。
3.1.11在正常运行和短路时，电器引线的最大作用力应不大于电器端子允许的荷载。屋外配电装置的导体、套管、绝缘子和金具，应根据当地气象条件和不同受力状态进行力学计算。其安全系数应不小于表3.1.11的规定。表3.1.11导体和绝缘子的安全系数类别
套管、支持绝缘子及其金具
悬式绝缘子及其金具
软导体
硬导体b
荷载长期作用时
悬式绝缘子的安全系数对应于1h机电试验荷载，a:
荷载短时作用时
硬导体的安全系数对应于被坏应力，若对应于属服点应力，其安全系b:
数分别改为1.6和1.4.
配电装置的绝缘水平应满足DL/T5090及附录D的规定。3.1.12
3.1.13电压为110kV及以上的电器及金具，在1.1倍最高工作相电压下，晴天夜晚不应出现可见电晕，110kV及以上导体的电晕临界电压应大于导体安装处的最高工作电压。3.2导体的选择
3.2.1220kV及以下软导线宜选用钢芯铝绞线：330kV软导线宜选用扩径空芯导线：500kV软导线宜选用特轻型铝合金或扩径空芯分裂导线。
3.2.2在空气中含盐量较大的沿海地区或周围气体对铝有明显腐蚀的场所，宜选用防腐型铝绞线或铜绞线。3.2.3架空地线应满足机械使用条件要求，可选用镀锌钢绞线或复合型绞线。3.2.4硬导体可选用矩形、双槽形和圆管形。20kV及以下回路的正常工作电流在4000A及以下时，宜选用矩形导体；在4000～8000A时，宜选用双槽形导体或管形导体66kV及以下配电装置硬导体可采用矩形导体，也可采用管形导体，110kV及以上配电装置硬导体宜采用管形导体。3.2.5、硬导体的设计应考患不均匀沉陷、温度变化和振动等因素的影响。3.2.6额定电流为4000A及以上的发电机主回路可采用离相封闭母线，其分支回路也应采用离相封闭母线。回路额定电流为5000A以下时，可采用共箱封闭母线。
3.2.7：离相封闭母线冷却方式宜采用自然冷却。额定电流为26000A以上时可采用强迫通风冷却3.2.8布置在地下洞室、潮湿等场所的离相封闭母线宜采取防潮措施。3.2.910kV及以下电缆可选用铜芯或铝芯。35kV及以上电缆宜采用铜芯，3.2.10电缆型式应根据工程环境条件及敷设条件、运行维护经验、防火及环保等要求选择，220kV及以上的电缆型式尚应通过技术经济比较选用。
3.3电器的选择
3.3.1对担负调峰任务的水轮发电机组、蒂能机组和并联电容器组等需要频繁操作的回路，应选用适合频繁操作的断路器。3.3.235kV及以下电压等级的断路器，宜选用真空断路器或SF。断路器。发电机断路器火弧及绝缘介质宜选用SF。或真空。file://D:ldlhb2002/WJ2.htm
2007-6-2
66kV及以上电压等级的断路器宜选用SF。断路器。3.3.3隔离开关应根据正常运行条件和短路故障条件的要求选择。3.3.4负荷开关可选用SFc、真空或压气式负荷开关。在污移程度较高的地方宜采用全封闭SF。负荷开关。3.3.5交流金属封闭开关设备(简称开关柜）应具有五防功能和带电显示装置。3.3.63~35kV屋内配电装置的电流互感器，宜选用树脂浇注绝缘结构：66kV及以上配电装置的电流互感器，根据安装使用条件及产品制造水平，可采用油浸式、SF、气体绝缘或树脂浇注式的独立式电流互感器：在有条件时（如回路中有变压器套管、断路器套管或穿墙套管等）宜采用套管式电流互感器。3.3.7屋内配电装置宜采用树脂浇注绝缘结构的电磁式电压互感器，屋外配电装置宜采用油浸绝缘结构或SF。气体绝缘的电磁式电压互感器或电容式电压互感器。
3.3.8高压熔断器的额定开断电流应大于回路中可能出现的最大预期短路电流周期分量有效值。3.3.9高压并联电抗器可采用单相式或三相式。当采用三相式时应采用三相五柱式，并应结合设备制造、运输条件及场地布置综合考虑。
3.3.10并联电容器装置宜装设在主变压器的低压侧或主要负荷侧。并联电容器装设时应分组，并能根据需要成组投入和退出运行。电容补偿装置宜采用成套设备。3.3.11过电压保护宜选用金属氧化物避雷器：对采用66kV及以下的真空断路器，宜根据被操作的容性或感性负载，选用金属氧化物避雷器或阻容吸收器。
3.3.12装设在屋外的消弧线圈宜选用油浸式：装设在屋内的消弧线圈宜选用干式：在电容电流变化较大的场所，宜选用自动跟踪动态补偿式消弧线圈：
3.3.13发电机中性点接地变压器宜选用干式变压器。3.3.143～6kV屋外支柱绝缘子和穿墙套管，可采用提高两级电压的产品：10～20kV屋外支柱绝缘子和穿墙套管，可采用高一级电压的产品。
4配电装置的型式与布置
4.1安全净距

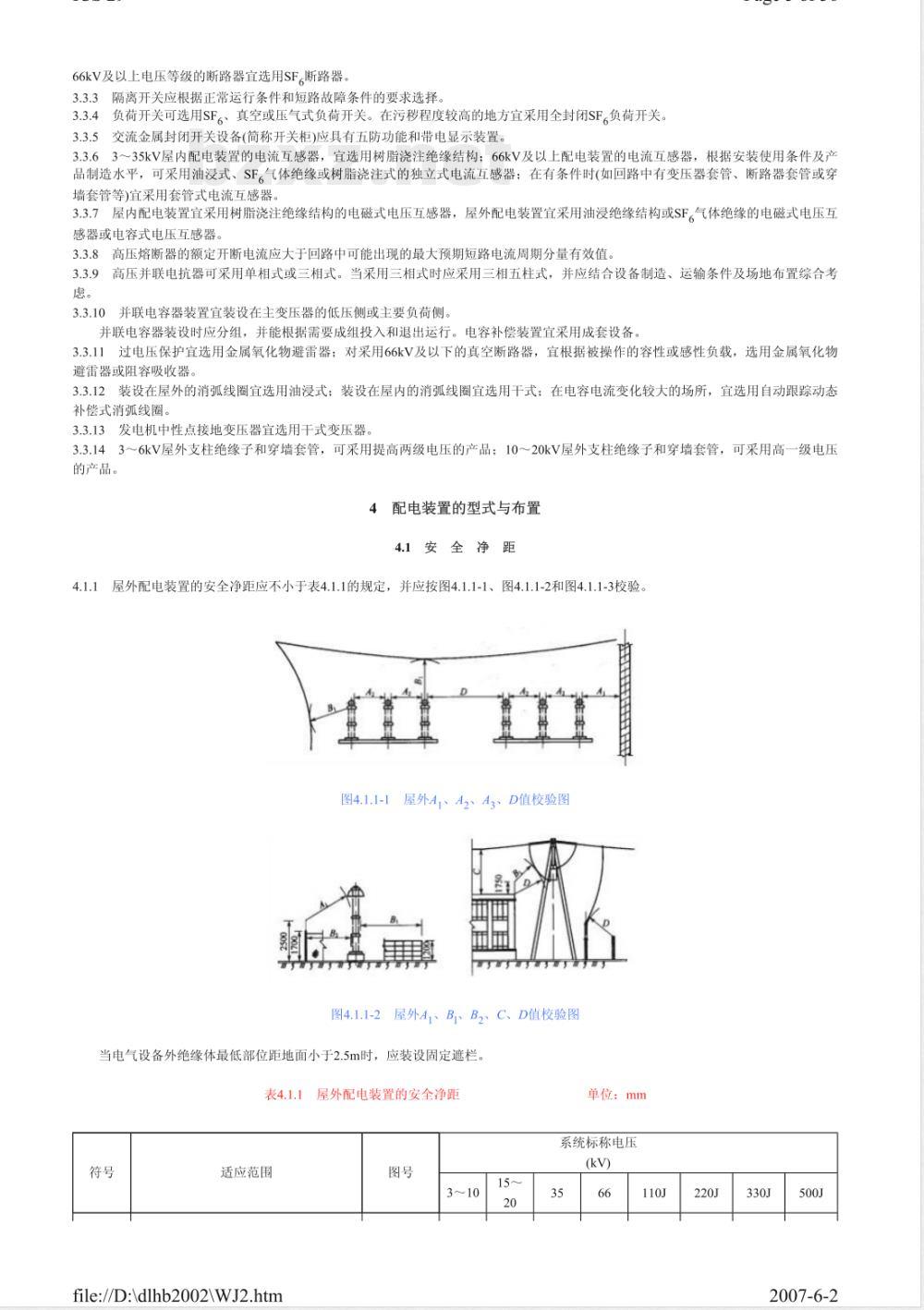

4.1.1屋外配电装置的安全净距应不小于表4.1.1的规定，并应按图4.1.1-1、图4.1.1-2和图4.1.1-3校验。图4.1.1-1屋外4,Az、4、D值校验图图4.1.1-2屋外AB、B2、C、D值校验图当电气设备外绝缘体最低部位距地面小于2.5m时，应装设固定避栏。表4.1.1屋外配电装置的安全净距符号
适应范围
file://D:ldlhb2002/WJ2.htm
单位：mm
系统标称电压
2007-6-2
带电邮分至接地部分之间
网状遮栏向上延伸线距地2.5m处与遮栏上方带电
部分之间
不同相的带电邮分之间
断路器和隔离开关的断口两侧引线带电部分之间
设备运输时，其外廓至无栏带电部分之间
交叉的不同时停电检修的无遮栏带电部分之间
橱状遮栏至绝缘体和带电部分之间“带电作业时带电部分至接地部分之间b网状遮栏至带电部分之间
无遮栏裸导体至地面之间
无遮栏裸导体至建筑物、构筑物项部之间
平行的不同时停电检修的无遮栏带电部分之间
带电部分与建筑物、构筑物的边沿部分之间
4.1.1—1、
4.1.1—2
4.1.1—1、
4.1.1—1、
4.1.1-2、
4.1.1—3
4.1.1—2
4.1.1—2、
4.1.1—3
4.1.1-1、
4.1.1—2
注1：110J、2201、3301、500J系指中性点直接接地电网。注2：海拨超过1000m时，4值应按附录E进行修正：200
注3：本疫所列各值不适用于制造厂的产品设计。a：对于220kV及以上电压，可按绝缘体电位实际分布，采用相应的B，值进行校验。此时，允许栅状避栏与绝缘体的距离小于B，值，当无给定的分布电位时，可按线性分布计算。校验500kV相间通避的安全净距，亦可用此原则。b：带电作业时，不同相或交叉的不同回路带电部分之间，其B，值可取A，+750mm。c：500kV的A，值，双分裂软导线至接地部分之间可取3500mm现4.1.2条
图4.1.1—3屋外A2、B1、C值校验图3800c
4.1.2屋外配电装置使用软导线时，在不同条件下，带电部分至接地部分和不同相带电部分之间的安全净距，应根据表4.1.2进行校验，并应采用其中最大数值。
表4.1.2不同条件下的计算风速和安全净距计算风
雷电过电
操作过电
校验条件
雷电过电压和风偏
操作过电压和风偏
file://D:ldlhb2002/WJ2.htm
最大设
计风速
的50%
单位：mm
系统标称电压
2007-6-2
最高工
作电压
最高工作电压、短路和
10m/s风速时的风偏
最高工作电压和最大设
计风速时的风偏
注：在气象条件恶劣（如最大设计风速为35m/s及以上，以及雷暴时风速较大的地区），校验需电过电压时的安全净距，其计算风速果用15m/s.表4.1.3屋内配电装置的安全净距适应范围
带电部分至接地部分之间
网状和板状逮栏向上延伸线距地2.3m处与遮栏上方带电部分之间不同相的带电部分之间
断路器和隔离开关的断口两侧引线带电部分之间
橱状避栏至带电邮分之间
交叉的不同时停电检修的无遮栏带电部分之间
网状迹栏至带电部分之间
无遮栏裸导体至地（楼）面之间平行的不同时停电检修的无避栏裸导体之间
通向量外的出线套管至屋外通道的路面b
110J、2201系指中性点有效接地电网注1：
4.1.3-1、
注2：海拨超过1000m时，A值应按附录E进行修正。注3：本表所列各值不适用于制造厂的产品设计。a：当为板状遮栏时，其B，值可取A+30mm75
单位：mm
系统标称电压
b通向量外配电装置的出线套管至屋外地面的距离，不应小于表4.1.1中所列屋外部分之C值4.1.3屋内配电装置的安全净距不应小于表4.1.3的规定，并应按图4.1.3-1和图4.1.3-2校验。会公
INMERMIASEIEN
图4.1.3-1屋内A1、A2、B、B、C、D值校验图file://D:ldlhb2002/WJ2.htm
2007-6-2
业#业业部
图4.1.3-2屋内B、E值校验图
当电气设备外绝缘体最低部位距地面小于2.3m时，应装设固定避栏。4.1.4：配电装置中相邻带电部分的系统标称电压不同时，应按较高的系统标称电压确定其安全净距。4.1.5屋外配电装置带电部分的上面或下面，不应有照明、通信和信号线路架空跨越或穿过：屋内配电装置裸露带电部分的上面不应有明敷的照明或动力线路跨越。4.2型式
4.2.1配电装置型式的选择，应根据枢纽布置及进出线方式，因地制宜考虑所在地区的地理情况及环境条件，与相应水利水电工程总体布置协调配合：配电装置型式应通过技术经济比较确定，配电装置型式从布置上可分为屋内式和屋外式。屋内式可分为屋内散开式配电装置、屋内气体绝缘金属封闭开关设备（以下简称GIS)、交流金属封闭开关设备：屋外式可分为屋外散开式配电装置、屋外GIS、屋外复合电器式配电装置、屋外组合式紧漆型配电装置。屋外开式配电装置按布置型式可分为高型、半高型、普通中型、分相中型。4.2.23~35kY配电装置宜选用开关柜，也可选用预装式组合变电站。66kV及以上配电装置属于下列情况之一的宜采用GIS处于恶劣地理环境条件下，如高海拔、高地震烈度地区，水雾、泥雾、盐雾及其他重污染地区，重冰频繁及运行条件恶劣地区。
地处深山峡谷，土石方开挖工程量大的配电装置。2
3地下洞室内设置的配电装置。
4场地紧张、地价昂贵需尽量紧缩配电装置尺寸地区。5技术经济比较合理时。
4.2.3IⅡI级及以上污移地区，110kV配电装置及经技术经济比较合理的220kV配电装置宜采用屋内布置。4.2.4110kV及220kV屋外散开式配电装置可采用平高型、普通中型、分相中型，并宜采用管型母线，330kV与500kV屋外开式配电装置应采用中型布置。
4.2.566kV及以上配电装置采用GIS时，宜布置在屋内，GIS布置在屋外应采用屋外型设备4.2.6地震烈度为9度及以上时，110kV及以上配电装置宜采用GIS，当采用散开式时，不宜采用半高型配电装置和双层屋内配电装置、
4.3.1采用屋外配电装置布置时应考虑以下问题：置
满足布置整齐、清晰、少开挖、少占用良田、进出线方便、少交叉、少转角的要求、2结合水利水电工程的地形地貌，避开可能产生水流冲刷、滑坡体、高边坡滚石、泥石流的地段。其地面高程与水利水电工程设计洪水标准相适应。
3考虑气温、日温差、日照、雨水风沙侵装、冰霍、微风振动及腐蚀等环境条件的影响，必要时应采取相应措施。4场地尽量避开水雾、泥雾和主导风向影响区5屋外散开式配电装置间隔宽度满足各种安全净距的校验，支架高度满足导体及设备对地距离的要求，并考安装、运行操作及检修方使。
4.3.2管型母线选用单管或多管结构应根据其体使用条件确定。固定方式可采用支持式或悬挂式。当地震烈度为9度及以上时，宜用悬挂式。当采用单管型母线时，应采取措施消除端部效应。支持式管型母线在无冰无风正常状态下跨中挑度宜不超过母线跨度的0.5%，悬file://D:ldlhb2002/WJ2.htm
2007-6-2
挂式管型母线在无冰无风正常状态下的挑度可适当放大。分裂结构铝管母线挑度宜不超过母线跨度的0.4%。对于单管支持式管型母线还应考虑微风振动及热胀冷缩对支持绝缘子产生的内应力影响4.3.3配电装置各回路的相序宜一致，一般面对出线自左至右、由远到近、从上到下按A、B、C(U、V、W)相顺序排列。对屋内硬导体及屋外母线桥宜涂刷相色漆，A、B、C(U、V、W)相色标志应为黄、绿、红。不涂相色漆的应有相色标志。配电装置内的双母线排列顺序，一般靠近变压器侧布置的母线为1母，靠近线路侧布置的母线为IⅡI母。4.3.466kV及以上的配电装置，每段母线上宜装设接地开关或接地器，对断路器两侧隔离开关的断路器侧、线路隔离开关的线路侧和变压器进线隔离开关的主变压器侧宜配置接地开关。屋内配电装置间隔内的硬导体及接地线上应留有接触面和连接端子，以便于安装临时接地线，4.3.5屋内外配电装置均应装设安全操作的闭锁装置及联锁装置。4.3.6110kV及以上屋外配电装置的架构荷载条件及安全距离，有条件时宜考患带电检修的要求。4.3.7充油电气设备的布置，应满足在带电时安全和方使便观察油位、油温的要求，并使手抽取油样4.3.8110～220kV母线避雷器和电压互感器宜合用一组隔离开关：330kV及以上进出线和母线上装设的避雷器和电压互感器不应装设隔离开关。
4.3.9330kV及以上并联电抗器应连接在线路断路器的线路侧，其回路内不宜装设断路器或负荷开关，如需装设，应根据其用途及运行方式等因素确定
4.3.10GIS室应设置起重设备，其容量应能满足起吊最大运输单元要求，起重设备宜在三个方向采用双速运行。4.4通道与围栏
4.4.1配电装置的通道，应便于设备的操作、搬运、检修、试验和巡视，并应符合安全、消防、节约用地等要求。屋外配电装置凡有现地操作或检修要求的设备应设置必要的巡视通道及操作地坪。4.4.2
110kV及以上屋外配电装置宜设置环形道路或具备回车条件的通道，其道路宽度宜为3500mm，其转弯半径应满足运输车辆的要求。
屋外配电装置内道路的纵向坡度不宜大于6%。通道路面宜采用混凝土或沥青。3配电装置屋内各种通道的最小宽度(净距)应符合表4.4.3的规定。4.4.3
配电装窄屋内各种通道的最小宽度通道种类
布置方式
设备单列布置
设备双列布置
维护通道
固定式
单位：mm
操作通道
手车式
单车长+1200
双车长十900
通道宽度在建筑物的墙柱个别突出处，允许缩小200mm注：元
注2：手车式开关柜不需进行现地检修时，其通道宽度可适当减小，注3：固定式开关柜靠墙布置时，拒背离墙距离宜取50mm注4：当采用35kV手车式开关柜时，柜后通道不宜小于1000mm。4.4.4GIS布置时，应考虑其安装、检修、起吊、运行巡视、现场试验及SF。气体回收装置搬运所需的空间和通道，并留有安装场所。对屋内布置的GIS应校验起吊、搬运最大运输单元所需的空间GIS两侧应设置安装检修和巡视通道，主通道宜靠近断路器侧，宽度应满足回收装置宽度和同时过人要求，一般可取2000~
3500mm，另一侧通道供运行巡视，宽度一般为1200mm屋外布置的GIS应考虑运输通道及吊装方式等现场作业要求。4.4.5设置于屋内的干式变压器，其外廓与四周墙壁的净距应不小于600mm，干式变压器之间的距离应不小于1000mm，当有巡视和维护要求时尚应满足巡视维修的要求：干式变压器与配电柜布置在同一房间时，干式变压器应设防护围栏或防护等级不低于IP2X的防扩外罩。
干式变压器带外壳时可不受上述距离与要求的限制，但应满足巡视维护要求。4.4.6
设置于屋内的油浸变压器，其外席与变压器室四壁的最小净距应符合表4.4.6的规定。表4.4.6油浸变压器外廓与变压器室四壁的最小净距file://D:ldlhb2002/WJ2.htm
单位：mm
2007-6-2
变压器容量
变压器与后壁、侧壁之间
变压器与门之间
1000及以下
1250及以上
对于现地检修的屋内油浸变压器，变压器室的屋内高度可按吊芯或吊罩所需的最小高度再加700mm确定，宽度可按变压器两侧各加800mm确定。
4.4.7、当布置气体绝缘母线、全连离相封闭母线和共箱母线时，应结合设备安装方式考患安装空间和最大部件运输通道，并满足运行维修要求。安装运输通道宽度为设备外形尺寸两侧各加500mm(个别部位可适当减小），邀视通道宽度为800mm4.4.8厂区外的屋外配电装置场地四周应设置2200～2500mm高的实体围瑞：厂区内的屋外配电装置周围应设置围栏，高度应不小于1500mm
4.4.9配电装置中电气设备的栅状遮栏高度，应不小于1200mm，栅状遮栏最低栏杆至地面的净距，应不大于200mm。配电装置中电气设备的网状遮栏高度，应不小于1700mm，网状遮栏网孔应不大于40mm×40mm，围栏门应装锁。4.4.10屋外的母线桥，当外物有可能落在母线上时，应根据具体情况采取防护措施。5进出线及联络线
5.0.1进出线（包括进线段及出线段)及联络线型式选择应根据总体布置、配电装置型式和布置、主变压器和配电装置的相对位置、通道、地形地貌、水雾、泥雾影响及运行安全、维护条件等因素，经技术经济比较选择安全可靠、经济合理的方案进出线及联络线一般采用以下型式：架空线：
电力电缆：
气体绝缘母线：
封闭母线、硬母线。
5.0.2主变压器布置在屋外，配电装置采用散开式布置，架线条件允许时，应采用架空线当进出线及联络线采用架空线时，架空线设计应符合GB50061和DL/T5092及下列要求导线、避雷线、绝缘子和金具的机械强度安全系数不小于3.5跨越河道、峡谷、水库及通航建筑物时，按大跨越的气象条件设计。2
进出线一般避免跨越泄水建筑物挑流区。当不能避免时，考虑水雾、泥雾的影响，合理选择外绝缘爬电距离、3
对较长的密集架设的进出线校核其相互间静电和电磁感应，并采取必要的防护措施。4
进出线一般避免交叉。当不能避免时，交叉点宜靠近杆塔，校验在设计最不利气象条件下和短路电流过热条件下满足交叉距离5
的要求：同时，对于不同电压等级线路交叉时，电压较高的线路架设在电压较低的线路上方。结合主变压器和配电装置布置，避免施工干扰，选用施工及检修而带来的停电损失少、安全可靠的方案。6
避雷线保护角比一般线路减小。避免对通信及视频信号线的无线电干扰。8
结合地形地貌，考虑杆塔组立条件，合理选择塔基位置。9
结合现场地质条件，妥善解决杆塔接地问题。结合现场条件，优先考虑利用天项、广房等建筑物或崖壁上设错筋吊环等方法，以节省杆塔和投资12当主变压器门型构架上装设避雷线或避雷针时，采取防止反击的措施。对于采用一端绝缘的避雷线，应遵循如下原则：1)尽量缩短一端绝缘避雷线的档距。2)绝缘子个数选择按雷电过电压来确定3）当有两根及以上一端绝缘避雷线并行敷设时，在保证安全的条件下，可考虑将各条避雷线的绝缘末端用与避雷线相同的导线连接起来，构成雷电通路，以减少阻抗，降低过电压。4)为了降低雷电过电压，尽量降低避雷线接地端的接地电阻。5.0.3当进出线及联络线不能采用架空线时，经技术经济比较，可采用电力电缆或气体绝缘母线。5.0.4当主变压器与配电装置距离较近、电压等级较低时，可采用封闭母线或硬母线方式。6配电装置防火
配电装置的防火设计，应贯彻“预防为主、防消结合”的消防工作方针。6.0.1
配电装置的防火设计，应符合SDJ278的要求。对建筑物及构筑物的要求
7.0.1配电装置室的建筑，符合下列要求：长度大于7m的配电装置室，应有两个出口，并宜布置在配电装置室的两端：长度大于60m时，宜增添一个出口：当配电装置室file://D:ldlhb2002/WJ2.htm
2007-6-2
有楼层时，一个出口可设在通往屋外楼梯的平台处2充油电气设备间的门若开向不属于配电装置范围的建筑物内时，其门应为非燃烧体或难燃烧体的实体门配电装置室应设防火门，并应向外开启，防火门应装弹簧锁，严禁用门门。相邻配电装置室之间如有门时，应能双向开启。3
配电装置室可开窗，并应采取防止雨、雪、小动物、风沙及污移尘埃进入的措施。配电装置室临街的一面不宜装设窗户。4
配电装置室的耐火等级，不应低于二级。配电装置室应清洁干燥，项棚、内墙面和地（楼）面应做处理。配电装置室有楼层时，其楼层应设防水措施配电装置室应按事故排烟要求装设事故通风装置。GIS配电装置室应设通风、排风装置，进风口顶部距屋内地坪不宜大于300mm，排风出口设置在易于扩散的通风处，不允许排入厂房。
配电装置屋内通道应保证畅通无阻，不得设立门槛，并不应有与配电装置无关的管道通过。9
7.0.2屋外配电装置架构的荷载条件，待合下列要求：计算用气象条件应按当地的气象资料确定。架构宜根据实际受力条件(包括远景可能发生的不利情况)，分别按终端或中间架构设计。架构设计不考虑断线2
3、架构设计应考虑运行、安装、检修、地震、短路工况时的5种荷载组合1)运行工况：最大风速(无冰、相应气温)、最低气温(无冰无风)及最严重覆冰(相应气温及风速)等三种情况及其相应的导线及避雷线张力、自重等，
2)安装工况：导线及避雷线架设时计及梁上人和工具重2.0kN以及相应的风消载、导线及避雷线张力、自重等。3)检修工况：对于导线跨中有引下线的110kV及以上电压的构架，计及导线上人和案上上人的活动荷载2.0kN，并分别验算单相作业和三相作业的受力状态。此时导线集中荷载：单相作业：330kV及以下取1.5kN，500kV取3.5kN；一三相作业：330kV及以下每相取1.0kN，500kV每相取2.0kN。：4)地震工况：考虑水平地震作用及相应的风荷载(或相应的冰荷载)、导线及避雷线张力、自重等，地震工况下的结构抗力(抗拔、抗倾覆等)或设计强度允许提高25%使用。5)短路工况：考虑短路时的电动力及相应风荷载、导线及避雷线张力、自重等4半高型配电装置的平台、走道，计及1.5kN／m2等效均布荷载，架构横梁应考适当的起吊荷载7.0.3设备支架及其基础应以下列三种荷载工况作为承载能力极限状态的基本组合1运行工况：取设计风速对设备作用的荷载及相应的引线张力、自重等。2
操作荷载工况：取设备最大操作荷载及相应的风荷载和相应的引线张力及自重等。地震工况：考虑水平地震作用及相应的风荷载、引线张力、自重等。地震工况下的结构抗力（抗拔、抗倾覆等)或设计强度均允3
许提高25%使用。
7.0.4屋内配电装置的荷载应按设备的自重、操作力及均布活荷载设计。7.0.5GIS配电装置室应配置检测空气中SF。气体的浓度探测仪。GIS室开的所有孔洞应设置隔离密封措施。7.0.6GIS室土建误差应满足如下要求：混凝土分缝线两侧产生的位移不超过：水平横向和纵向，土10mm：垂直，土5mm。积累至GIS设备安装标称面的土建误差为：水平，土8mm；垂直，土8mm。2
在100m长之内地平面的不平整度不应超过10mm3
屋外配电装置布置场地的设计坡度，应根据地形条件、设备布置、排水方式和道路纵向坡度确定，宜采用0.5%～2%，最小应不小于0.3%，局部最大坡度宜不大于6%。平行于母线方向的坡度，应满足电气及结构布置的要求。7.0.8
地下、项内配电装置室和母线席道顶拱应设置防水隔层，洞壁宜设防水隔墙，电缆廊道也应有防水、排水措施。8环境保护
配电装置及进出线电磁辐射对环境的影响应符合GB8702、GB9175及GB15707的要求8.0.2
根据水利水电工程所处的地理，配电装百的噪声对周边环境彩响应符合GB2348或GB3096的要求8.0.3330kV及以上的配电装置内设备遮栏外的静电感应场强水平（离地1500mm空间场强）宜不超过10kV/m，少部分地区可充许达到15k/m
配电装置围墙外侧处（非出线方向，围墙外为居民区时)的静电感应场强水平（离地1500mm空间场强）宜不大于5kV/m8.0.4
屋外配电装置绿化应与周边环境相协调，防止水王流失，但应严防绿化影响电气设备安全运行。为防止油泄漏污染，应设置事故储油池，对油污进行处理回收。应对污水进行净化处理后排放。8.0.5选在山区的配电装置不宜过多破坏山体自然地貌。附录A线路和发电厂、变电所污移分级标准表A一1线路和发电厂、变电所污移等级盐密
(mg/cm2)
污移特征
file://D:ldlhb20021WJ2.htm
2007-6-2
大气清洁地区及离海岸盐场50km以上无明显污移地区
大气轻度污秒地区，工业区和人口低密集区，寓海岸盐场10～50km地区，在污闪季节中干燥少雾(含毛毛雨)或雨量较多时
大气中等污秒地区，轻盐碱和炉烟污移地区，离海岸盐场3～10km地区，在污闪季节中潮湿多雾（含毛毛雨）但雨量较少时大气污染较严重地区，重雾和重盐碱地区，近海岸盐场1～3km地区，工业与人口密度较大地区，离化学污染源和炉烟污移300~1500m的较严重污移地区
大气特别严重污染地区，离海岸盐场1km以内，寓化学污染源和炉烟污移300m以内的地区
>0.03~0.06
>0.06~0.10
>0.10~0.25
>0.25~0.35
表A—2各级污移等级下的爬电比距分级数值肥电比距
(cm/kv)
220kV及以下
1.39~1.74
(1.60~2.00)
1.74~2.17
(2.00~2.50)
2.17~2.78
(2.50~3.20)
2.78~3.30
(3.20~3.80)
330kV及以上
1.45~1.82
(1.60~2.00)
1.82~2.72
(2.00~2.50)
2.27~2.91
(2.50~3.20)
(3.20~3.80)
发电厂、变电
>0.06~0.10
>0.10~0.25
>0.25~0.35
发电厂、
变电所
220kV及以下
330kV及以上
注：线路和发电厂，变电所爬电比距计算时取系最高工作电压。表中0数字为按系统标称电压计算值
注2：对电站设备0级（220kV及以下爬电比距为1.48cm/kV、330kV及以上爬电比距为1.55cm/kV)，自前保留作为过渡时期的污级注3：对处于污移环境中用于中性点绝缘和经消弧线图接地系统的电力设备，其外绝缘水平一般可按高一级选取注4：本表适用于海技1000m及以下地区附录B
表B！
file://D:/ldlhb20021WJ2.htm
裸导体的长期允许载流量
铜芯铝绞线长期允许的载流量
单位：A
2007-6-2
