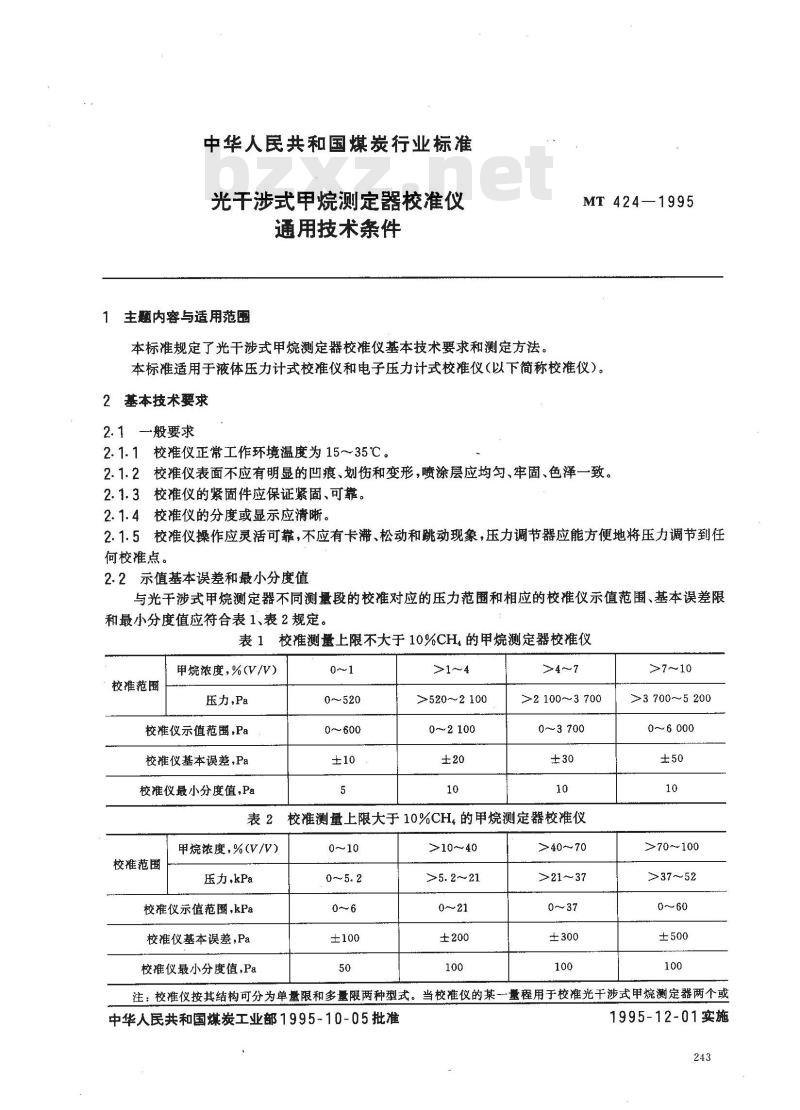

中华人民共和国煤炭行业标准
光干涉式甲烷测定器校准仪
通用技术条件
1 主题内容与适用范围
本标准规定了光干涉式甲烷测定器校准仪基本技术要求和测定方法。MT 424—1995
本标准适用于液体压力计式校准仪和电子压力计式校准仪（以下简称校准仪）。2基本技术要求
2.1般要求
2.1.1校准仪正常工作环境温度为15～35℃。2.1.2校准仪表面不应有明显的凹痕、划伤和变形，喷涂层应均匀、牢固、色泽一致。2.1.3校准仪的紧固件应保证紧固、可靠。2.1.4校准仪的分度或显示应清晰。2.1.5校准仪操作应灵活可靠，不应有卡滞、松动和跳动现象，压力调节器应能方便地将压力调节到任何校准点。
2.2示值基本误差和最小分度值
与光干涉式甲烷测定器不同测量段的校准对应的压力范围和相应的校准仪示值范围、基本误差限和最小分度值应符合表1、表2规定。表1校准测量上限不大于10%CH4的甲烷测定器校准仪甲烷浓度,%(V/V)
校推范围
压力，Pa
校准仪示值范围,Pa
校准仪基本误差,Pa
校准仪最小分度值，Pa
0~～520
0～600
>1～4
>520~2100
0～2100
>2 100~3 700
0～3700
表2校准测量上限大于10%CH4的甲烷测定器校准仪甲烷浓度，%(V/V)
校准范围
压力，kPa
校准仪示值范围,kPa
校准仪基本误差,Pa
校准仪最小分度值,Pa
>10～40
>5. 2～~21
>40～70
>21～37
>7～10
>3 700~5 200
0～6000下载标准就来标准下载网
>70～100
>37～52
0～60
注：校准仪按其结构可分为单量限和多量限两种型式。当校准仪的某一量程用于校准光干涉式甲烷测定器两个或中华人民共和国煤炭工业部1995~10-05批准1995-12-01实施

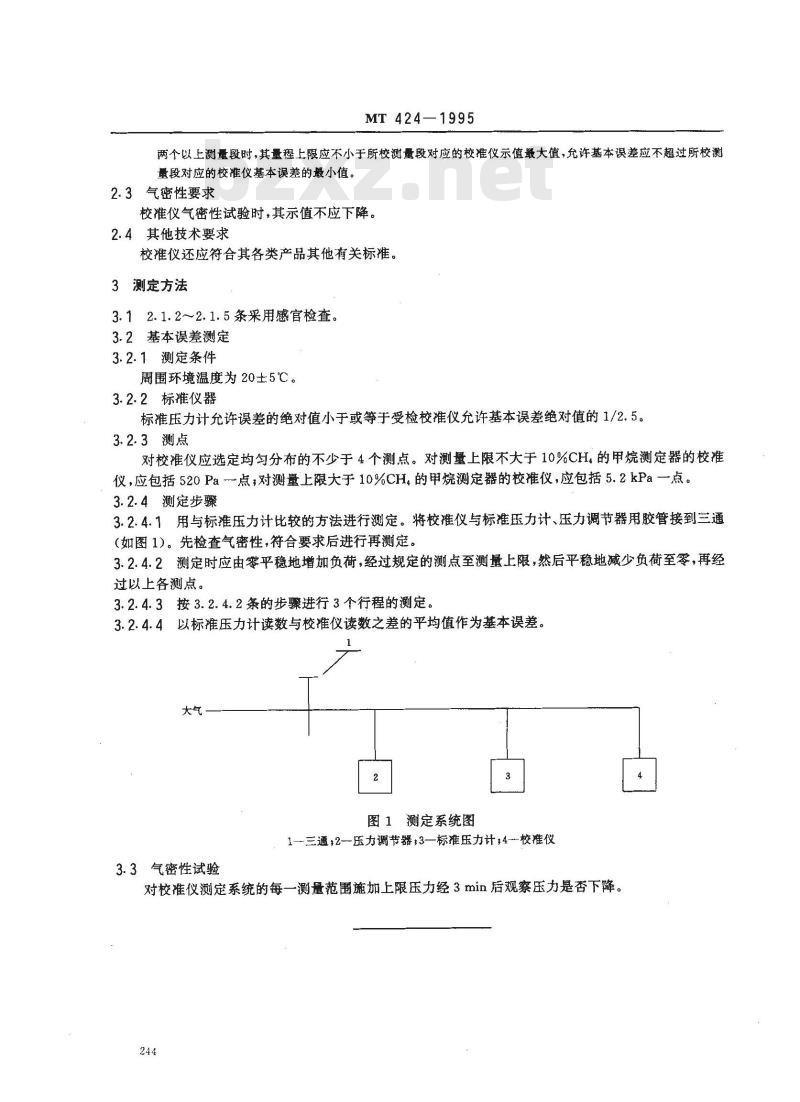

MT424—1995
两个以上测量段时，其量程上限应不小于所校测量段对应的校准仪示值锻大值，允许基本误差应不超过所校测量段对应的校准仪基本误差的最小值。2.3气密性要求
校准仪气密性试验时，其示值不应下降。2.4其他技术要求
校准仪还应符合其各类产品其他有关标准。3测定方法
3.12.1.2～2.1.5条采用感官检查。3.2基本误差测定
3.2.1测定条件
周围环境温度为20士5℃。
3.2.2标准仪器
标准压力计允许误差的绝对值小于或等于受检校准仪允许基本误差绝对值的1/2.5。3.2.3测点
对校准仪应选定均匀分布的不少于4个测点。对测量上限不大于10%CH。的甲烷测定器的校准仪，应包括520Pa一点；对测量上限大于10%CH4的甲烷测定器的校准仪，应包括5.2kPa一点。3.2.4测定步骤
3.2.4.1用与标准压力计比较的方法进行测定。将校准仪与标准压力计、压力调节器用胶管接到三通(如图1）。先检查气密性，符合要求后进行再测定。3.2.4.2测定时应由零平稳地增加负荷，经过规定的测点至测量上限，然后平稳地减少负荷至零，再经过以上各测点。
3.2.4.3按3.2.4.2条的步骤进行3个行程的测定。3.2.4.4以标准压力计读数与校准仪读数之差的平均值作为基本误差。大气
图1测定系统图
1—三通;2-压力调节器;3—标准压力计?4--校准仪3.3气密性试验
对校准仪测定系统的每一测量范施加上限压力经3min 后观察压力是否下降。244

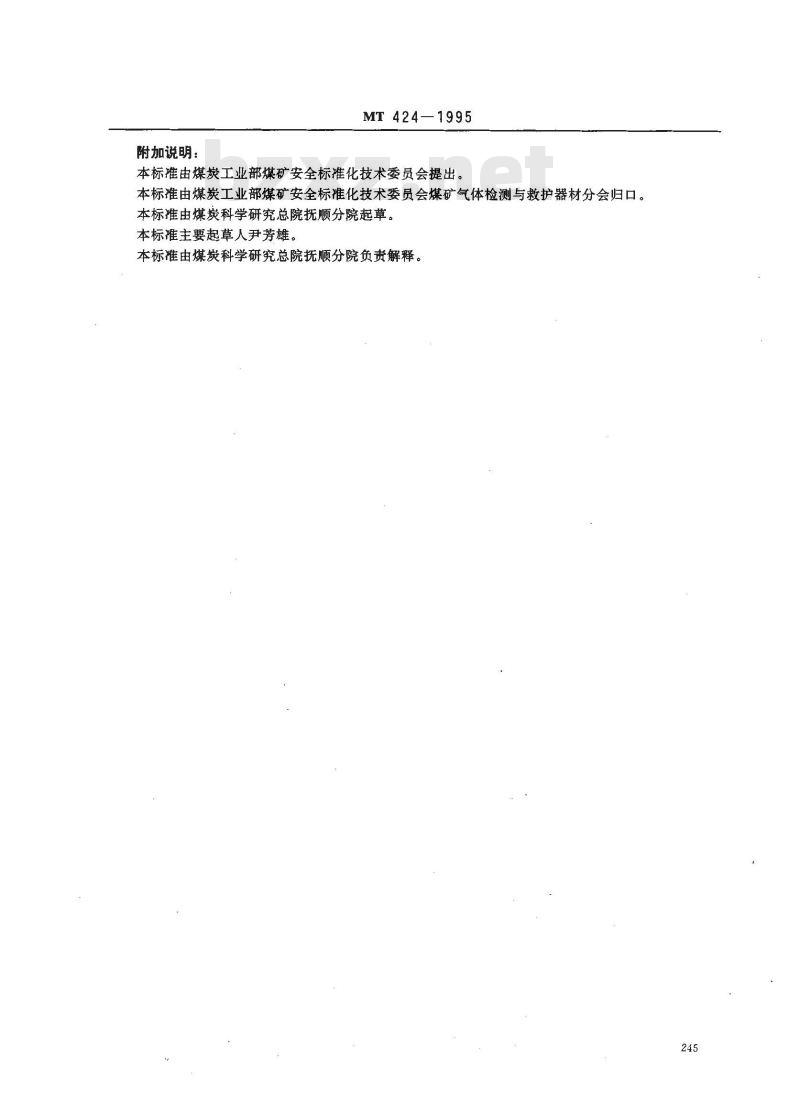

附加说明：
MT424—1995
本标推由煤工业部煤矿安全标准化技术委员会提出。本标准由煤炭工业部煤矿安全标准化技术委员会煤矿气体检测与救护器材分会归口。本标准由煤炭科学研究总院抚顺分院起草。本标准主要起草人尹芳雄。
本标准由煤炭科学研究总院抚顺分院负责解释。245
