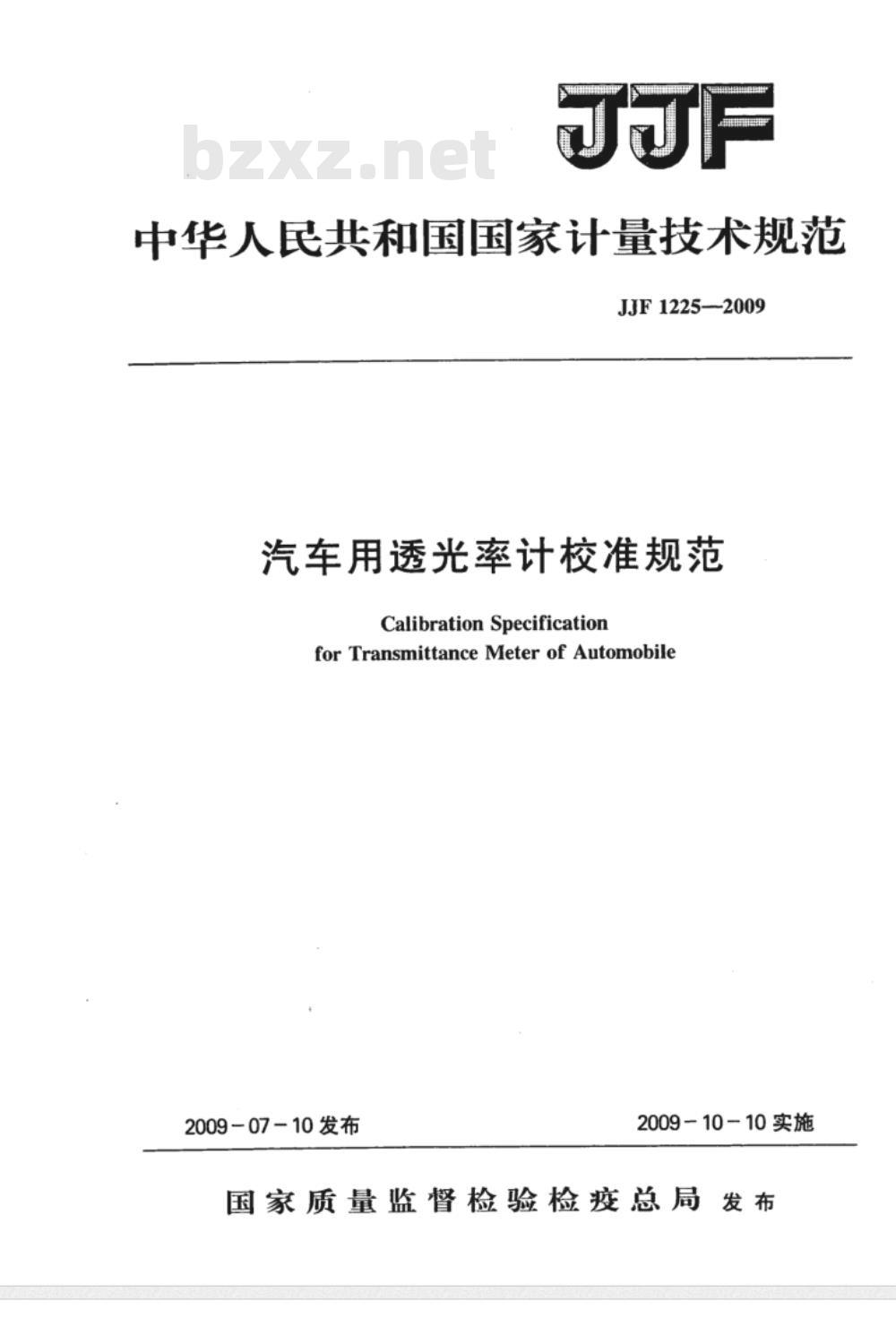

【国家计量标准(JJ)】 汽车用透光率计校准规范

中华人民共和国国家计量技术规范JJF1225-2009
汽车用透光率计校准规范
CalibrationSpecification
for TransmittanceMeter of Automobile2009-07-10发布
2009-10-10实施
国家质量监督检验检疫总局发布JJF1225—2009
汽车用透光率计校准规范
Calibration Specification forTransmittanceMeterofAutomobileJJF1225—2009

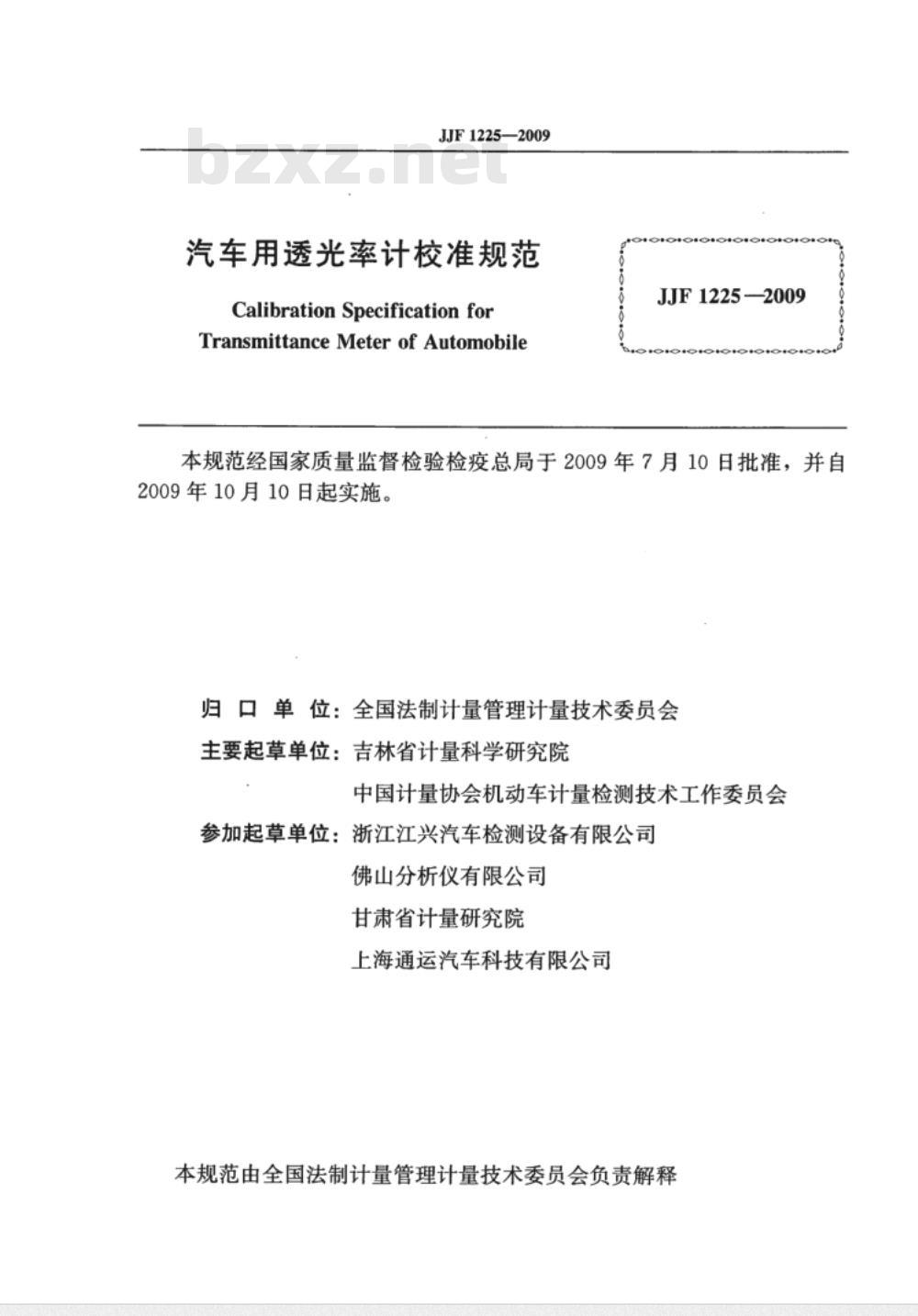

本规范经国家质量监督检验检疫总局于2009年7月10日批准，并自2009年10月10日起实施。
归口单位：全国法制计量管理计量技术委员会主要起草单位：吉林省计量科学研究院中国计量协会机动车计量检测技术工作委员会参加起草单位：浙江江兴汽车检测设备有限公司佛山分析仪有限公司
甘肃省计量研究院
上海通运汽车科技有限公司
本规范由全国法制计量管理计量技术委员会负责解释本规范主要超草人：
33F1225-—2009

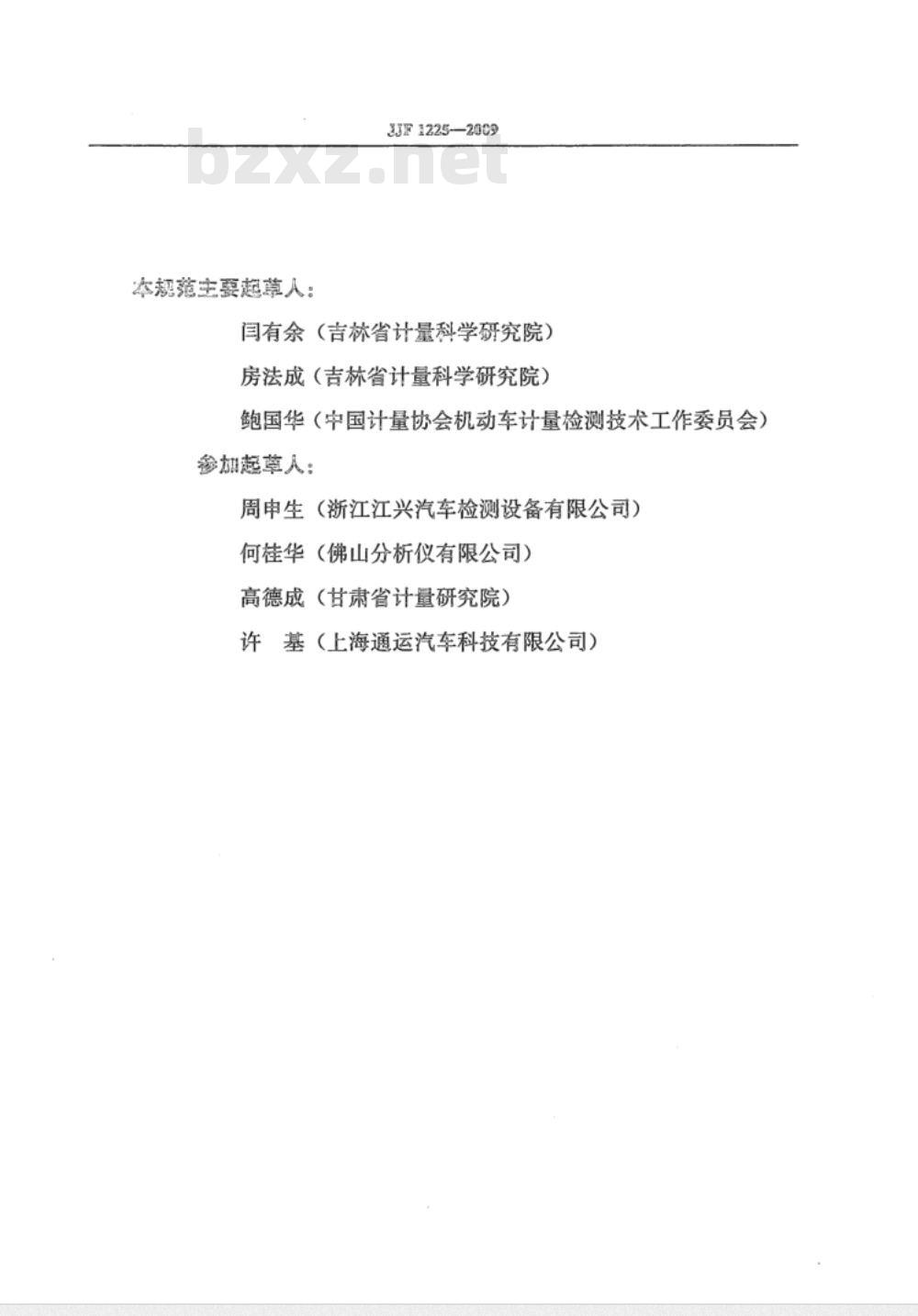

闫有余（吉林省计量科学研究院）房法成（吉林省计量科学研究院）鲍国华（中国计量协会机动车计量检测技术工作委员会）参加起草人：
周申生（渐江江兴汽车检测设备有限公司）何桂华（佛山分析仪有限公司）高德成（甘肃省计量研究院）wwW.bzxz.Net
许基（上海通运汽车科技有限公司）1

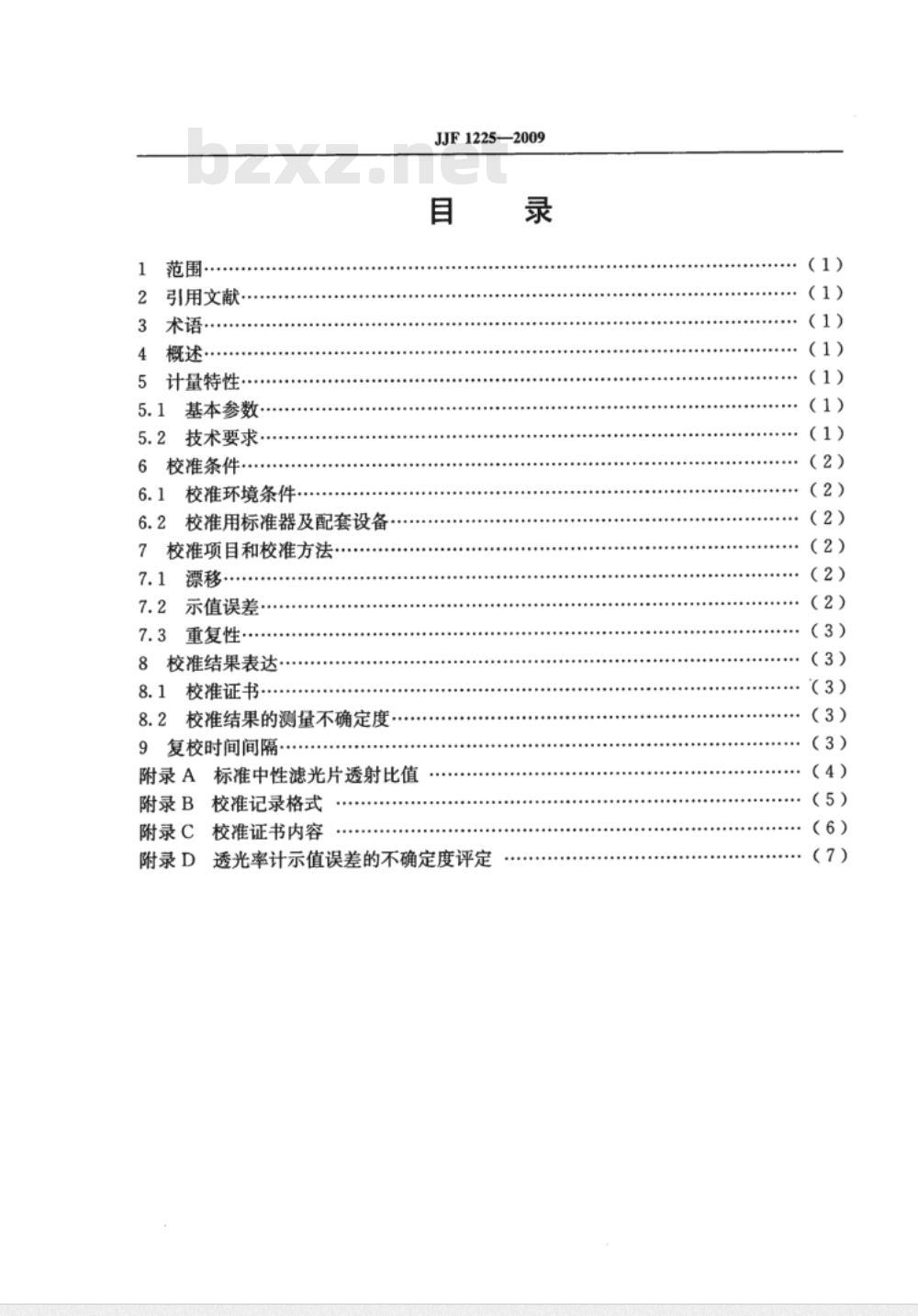

范围·
引用文献·
5计量特性
5.1基本参数
5.2技术要求·
6校准条件…
校准环境条件
6.2校准用标准器及配套设备·
7校准项目和校准方法…·
示值误差
7.3重复性…
8校准结果表达·
校准证书
8.2校准结果的测量不确定度..
9复校时间间隔·.
附录A标准中性滤光片透射比值
附录B
附录C
校准记录格式
校准证书内容
JJF1225—2009
附录D
透光率计示值误差的不确定度评定录
（1）
（1）
（1）
（2）
.（3)
（6）
1范围
JJF1225--2009
汽车用透光率计校准规范
本规范适用于汽车用透光率计（以下简称透光率计）的校准。本规范规定了透光率计的计量性能及校准方法。2引用文献
GB7258-—2004《机动车运行安全技术条件》JJF1059—1999《测量不确定度评定与表示》使用本规范时应注意使用上述引用文献的现行有效版本。3术语
3.1可见光透射比transmittanceofvisiblelight在入射辐射在可见光谱区间时，透射的辐射通量或光通量与入射通量之比。它的符号是t。
3.2明视觉函数functionofphotopicvision人类的视觉系统对不同波长的光敏感程度不同，即人眼对光的响应程度是波长的函数。但每个人的视觉函数有个体差异，为了有一个统一的标准，国际照明委员会（CIE）于1971年在实验数据基础上公布了明视觉函数V(a)标准值，并于1972年由国际计量委员会批准。
4概述
透光率计用于测量驾驶员视区部位玻璃的可见光透射比。透光率计的测量原理是使一定光通量的入射光透过被测玻璃，在被测玻璃另一侧，用光接收传感器测量透射光的光通量，计算透射光光通量与人射光光通量的比值，从而确定被测玻璃的透射比。
透光率计一般由光源组件、光接收传感器和显示仪表组成。5计量特性
5.1基本参数
5.1.1测量范围：0~100.0%。
5.1.2分辨力：0.1%。
5.2技术要求
5.2.1漂移：不超过1%@。
5.2.2示值误差：不超过士2%①。5.2.3重复性：不超过1%。
JJF1225--2009
注：以上所有指标不是用于合格性判别，仅提供参考。6校准条件
6.1校准环境条件
环境温度：（0～40）℃；
相对湿度：≤85%。
6.2校准用标准器及配套设备
6.2.1标准中性滤光片三片
a）透射比分别约为50%，70%，80%；b）透射比值按可见光（400760）m范中实测透比值如权计算（见附录A）：c）透射比的扩展不确定度应不大于0.6%①（k=2)。6.2.2隔圈：厚度为8mm，其他尺寸与标准中性滤光片相适应。7校准项目和校准方法
7.1漂移
在透光率计的光源组件与光接收传感器之间插入透射比约为70%的标准中性滤光片，记录此时示值，每过5mir观察示值，连续观察2次：3次示值间（包拆首次）的最大值与最小值之差即为漂移量。7.2示值误差
7.2.1校准点选择
校推点一般选取透射比约为50%，70%，80%3个点。7.2.2示值误差的校撞
将透光率计的光源组件享接对准光接收传感髓，观察透光率计示值应为100.0%（允许调整）。
a）在光源组件与光接收传感器之间依次逐片措入标准中性滤光片，读取透光率计示值，各校推点重复测量3次。
按公式（1）计算各校摊点示误差。A,,-toi
式中：A-—第i校推点示值误差（i=1，2，3)；云；——第i校准点3次示值的平均值；20:——第i校准点标准中性滤光片的透射比。(1)
b）将标准中性滤光片加隔圈插人光源组件与光接收传感器之间（如图1所示），重复上述测量并计算示值误差。
①均为绝对。
7.3重复性
标准中性滤光片及基座
透光率计光源组件
JJF1225--2009
避光章计光接收传感
图1示值误差校准示意图
用透射比约为70%的标准中性滤光片插人光源组件与光接收传感器之间，读取透光率计示值，重复测量6次。按公式（2）计算重复性—t)2
式中：r—重复性；
—重复测量6次示值的平均值；
ti—第次测量示值（i=1，2，3，4，5，6)。校准数值应记录并保存（格式见附录B)。校准结果表达
8.1校准证书
经校准的透光率计填发校推证书。校接证书内容见附录C。8.2校推结果的测量不确定度
汽车用透光率计校准缩果的不确定度按JJF1059一1999的要求评定，不确定度评定的实例见附录D。
复校时闻间隔
根据透光率计的使用虫用户自定，建议复校时间间隔为1年。3
附录A
JJF1225—2009
标准中性滤光片透射比值
标准中性滤光片透射比值按可见光区间（400～760）nm范围中，（470～650）nm每10nm间隔区间的实测透射比值按公式（A.1）加权计算而得：ti =
式中：ti
V,(a)-
[t·V;(a)
第i片标准中性滤光片（i=1，2，3）的透射比值；(A. 1)
第讠片标准中性滤光片、第i波长间隔的透射比（j=1，2，，18）；第i波长间隔人眼明视觉函数，见表A1。表A.1
波长间隔
470~480
480~490
490~500
500~510
510~520
520~530
530~540
540~550
550~560
中间波长
不同波长间隔人眼明视觉函数
V; (a)
波长间隔
560~570
570~580
580~590
590~600
600~610
610~620
620630
630~640
640~650
中间波长
①因为（400~470）nm及（650~760）nm区间中的人眼明视觉函数V，（a）小于0.1，故忽略不计。4
附录B
送校单位
被校仪器
标准器
校谁信息
送校单位
联系人
仪器名称
制造厂商
标准器名称
校准地点
校准日期
初始示值
标称透射比
标准中性
重复性
滤光片直
接插人
标推中性
滤光片加
隔圈插人
JJF1225--2009
校准记录格式
联系地址
联系电话
型号规格
生产日期
推确度（或示值误差）
校准员
环境温度
校准记录
5min后示值
出厂编号
合格证书号
核验员
相对湿度
10min后示值
透光率计示值
平均值
注：本校准记录允许根据校准单位技术管理要求，作适当修改。证书有效期
漂移值
示值误差
重复性
