【气象行业标准(QX)】 城镇燃气防雷技术规范

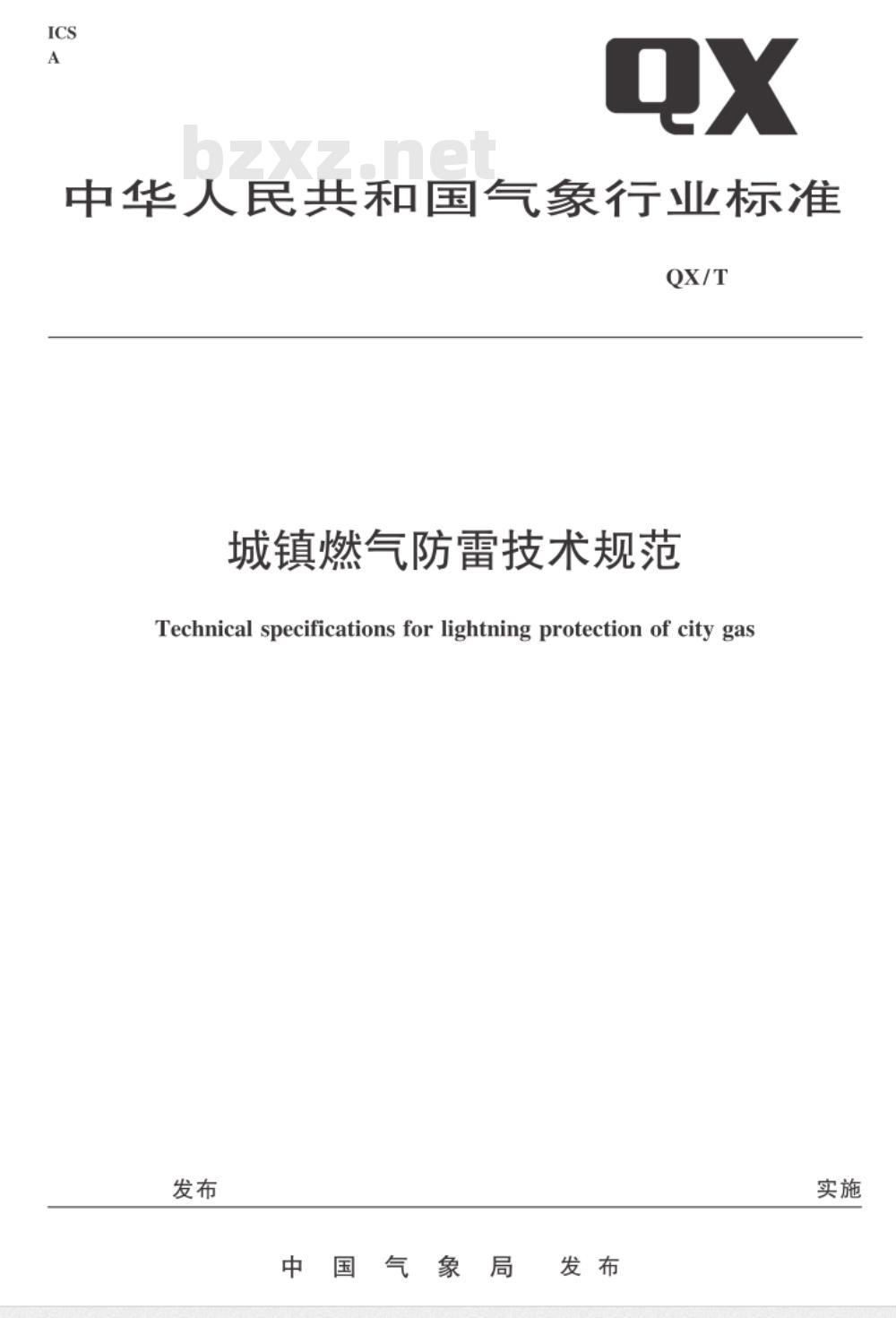

中华人民共和国气象行业标准
城镇燃气防雷技术规范
Technical specifications for lightning protection of city gas发布

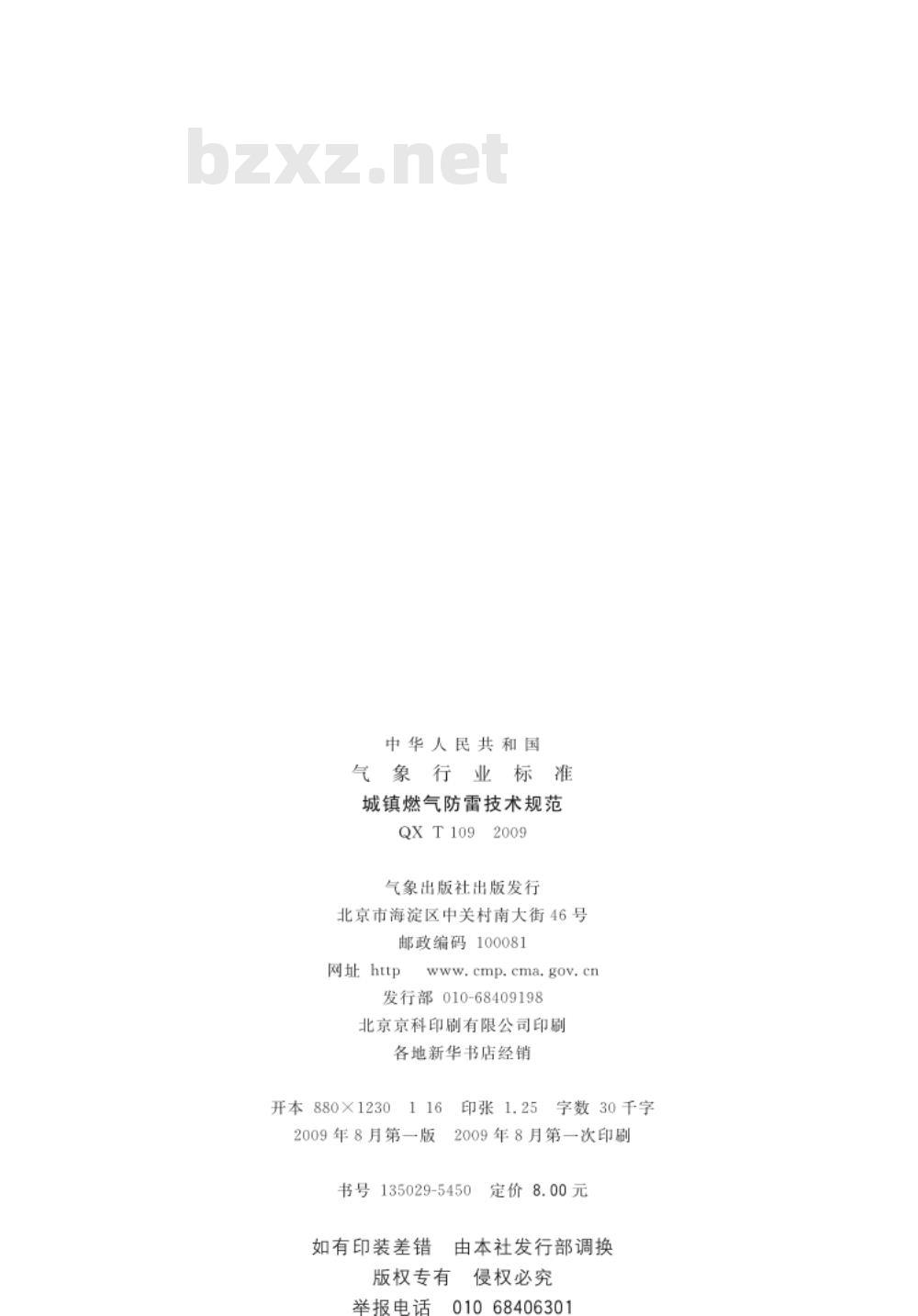

中华人民共和国
气象行业标准
城镇燃气防雷技术规范
QXT1092009
气象出版社出版发行
北京市海淀区中关村南大街46号邮政编码100081
网址http
www.cmp.cma.gov,cn
发行部010-68409198
北京京科印刷有限公司印刷
各地新华书店经销
开本880×1230
2009年8月第一版
字数30千字
印张1.25
2009年8月第一次印刷
135029-5450
如有印装差错
定价8.00元
由本社发行部调换
版权专有侵权必究
举报电话
01068406301

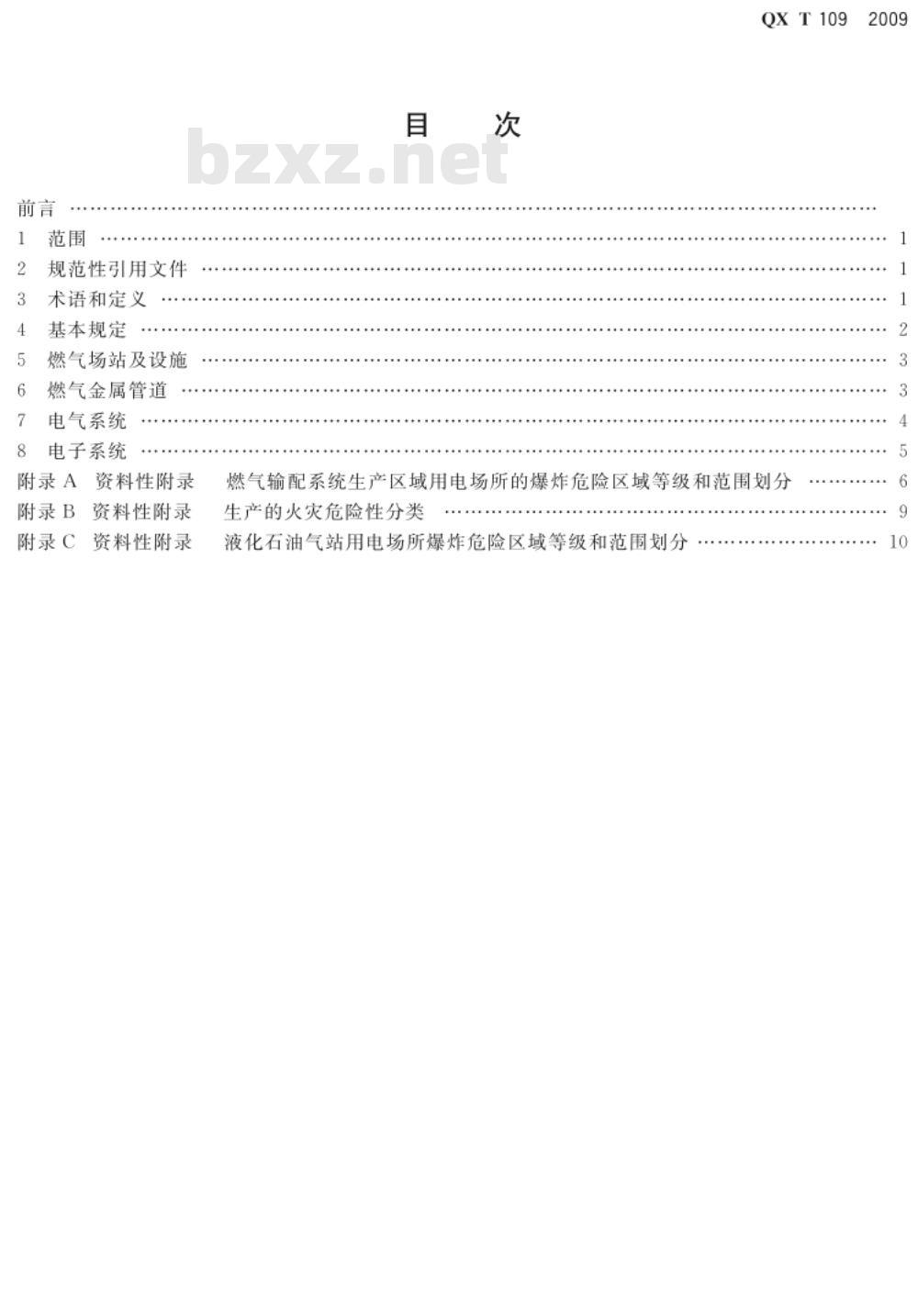

规范性引用文件
术语和定义
基本规定
燃气场站及设施
燃气金属管道
电气系统
电子系统
附录A资料性附录
附录B资料性附录
附录C资料性附录
QXT109
燃气输配系统生产区域用电场所的爆炸危险区域等级和范围划分生产的火灾危险性分类
液化石油气站用电场所爆炸危险区域等级和范围划分2009

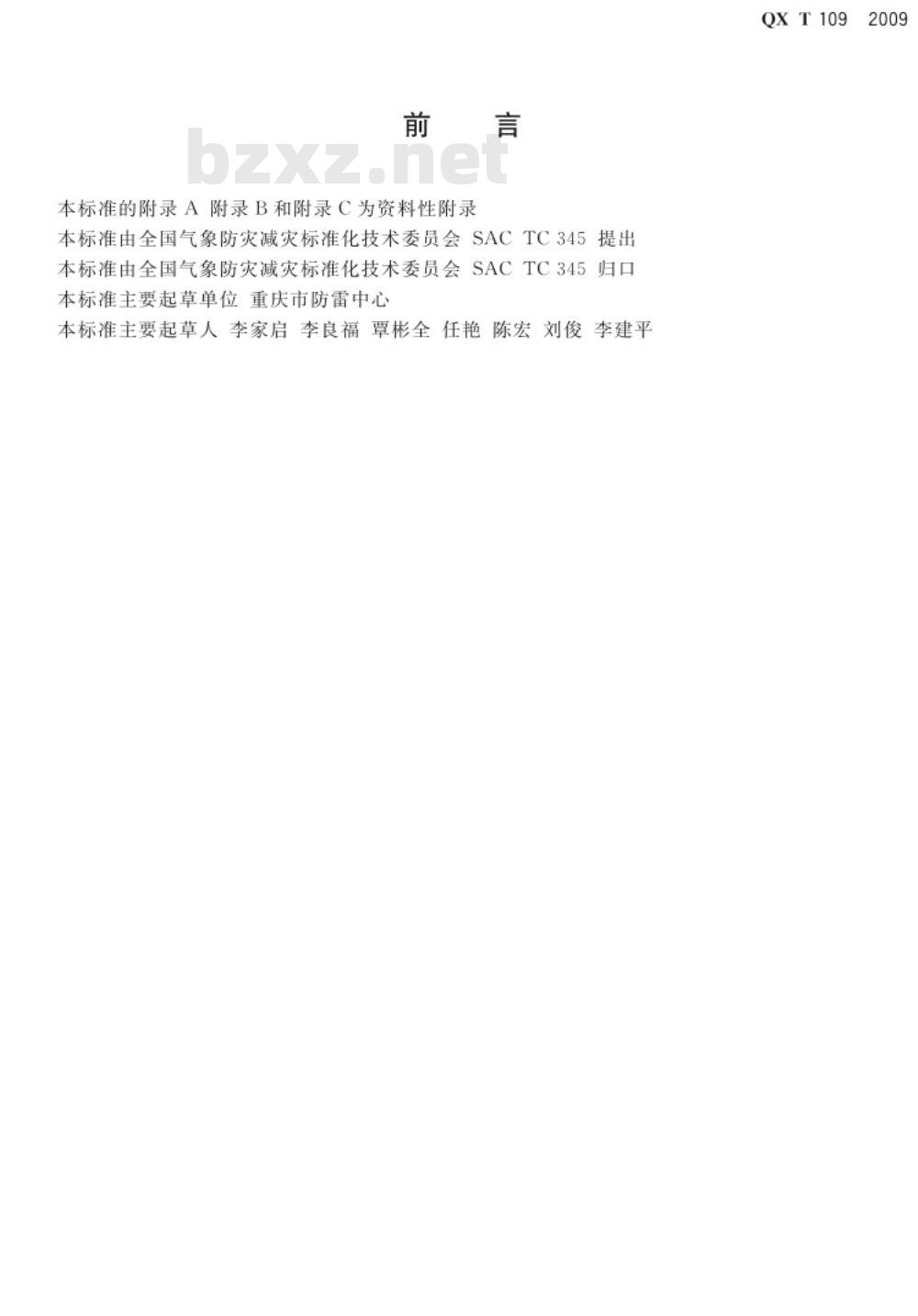

本标准的附录A附录B和附录C为资料性附录本标准由全国气象防灾减灾标准化技术委员会SACTC345提出本标准由全国气象防灾减灾标准化技术委员会SACTC345归口本标准主要起草单位重庆市防雷中心色陈宏刘俊李建平
本标准主要起草人李家启李良福覃彬全任艳QX T 109

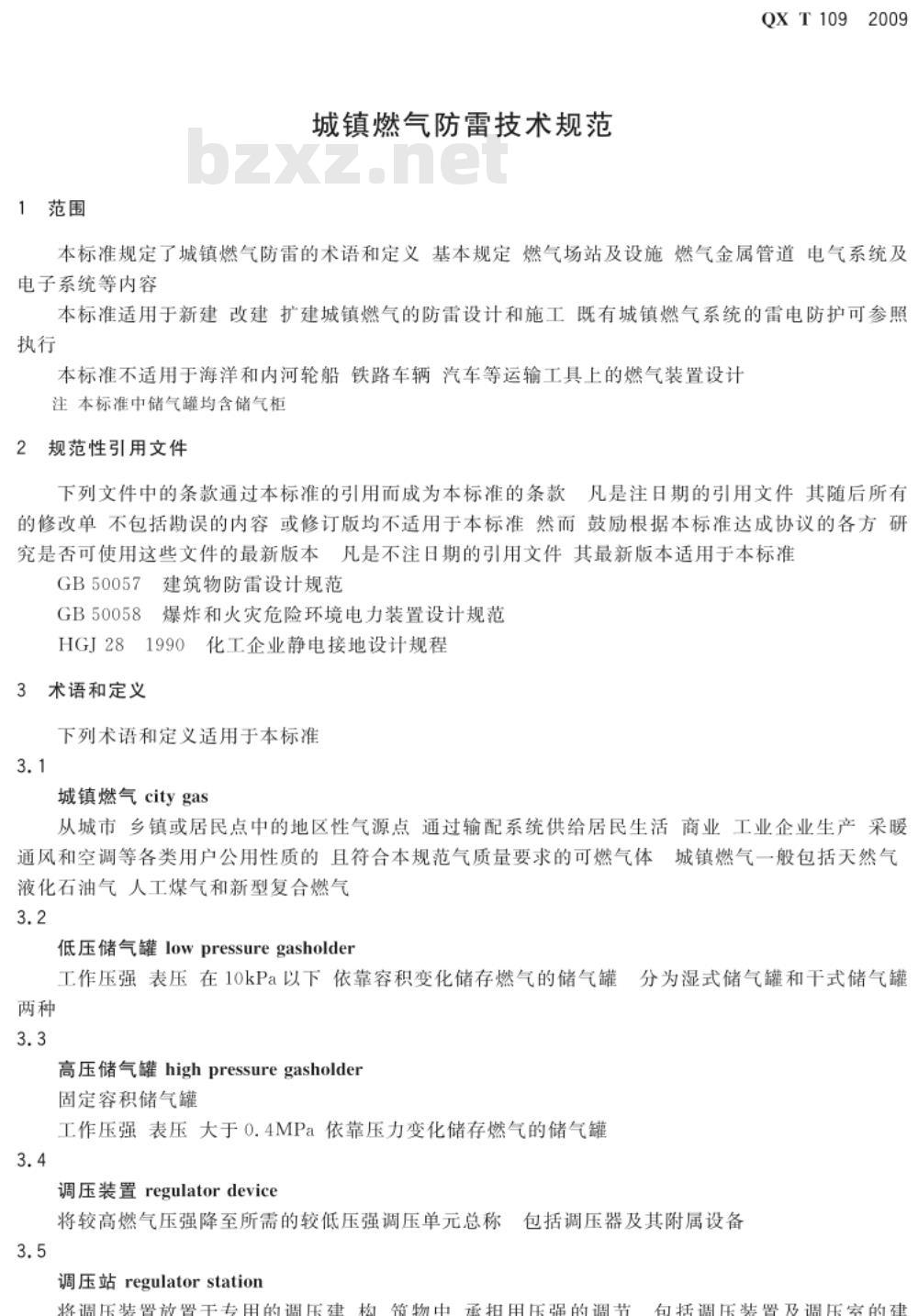

1范围
城镇燃气防雷技术规范
QXT1092
本标准规定了城镇燃气防雷的术语和定义基本规定燃气场站及设施燃气金属管道电气系统及电子系统等内容
本标准适用于新建改建扩建城镇燃气的防雷设计和施工既有城镇燃气系统的雷电防护可参照执行
本标准不适用于海洋和内河轮船铁路车辆汽车等运输工具上的燃气装置设计注本标准中储气罐均含储气柜
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准GB50057建筑物防雷设计规范
GB50058爆炸和火灾危险环境电力装置设计规范HGJ281990化工企业静电接地设计规程3术语和定义
下列术语和定义适用于本标准
城镇燃气citygas
从城市乡镇或居民点中的地区性气源点通过输配系统供给居民生活商业工业企业生产采暖通风和空调等各类用户公用性质的且符合本规范气质量要求的可燃气体城镇燃气一般包括天然气液化石油气人工煤气和新型复合燃气3.2
低压储气罐lowpressuregasholder工作压强表压在1OkPa以下依靠容积变化储存燃气的储气罐分为湿式储气罐和干式储气罐两种
高压储气罐highpressuregasholder固定容积储气罐
工作压强表压大于0.4MPa依靠压力变化储存燃气的储气罐3.4
调压装置regulatordevice
将较高燃气压强降至所需的较低压强调压单元总称包括调压器及其附属设备3.5
调压站regulatorstation
调主装雪数善主
QXT109www.bzxz.net
调压箱调压柜regulatorbox
将调压装置放置于专用箱体设于用气建构筑物附近承担用压强的调节包括调压装置和箱体悬挂式和地下式箱称为调压箱落地式箱称为调压柜3.7
引入管servicepipe
室外配气支管与用户室内燃气进口管总阀门当无总阀门时指距室内地面1m高处之间的管道3.8
管道暗理pipingembedment
管道直接埋设在墙体地面内
管道暗封pipingconcealment
管道敷设在管道井吊顶管沟装饰层内3.10
燃气场站gasstation
门站储配站压缩天然气加气站压缩天然气储配站压缩天然气瓶组供应站液化天然气供应基地气化站混气站瓶装供应站等称为燃气场站3.11
燃气输配系统gastransportationsystem城镇燃气输配系统一般由门站燃气管网储气设施调压设施管理设施监控系统等组成3.12
防雷区lightningprotectionzone需要规定和控制雷击电磁环境的那些区3.13
防雷装置lightningprotectionsystem接闪器引下线接地装置电涌保护器及其他连接导体的总合3.14
引下线down-conductorsystem
连接接闪器与接地装置的金属导体3.15
接地装置earth-terminationsystem接地体和接地线的总合
基本规定
4.1城镇燃气的雷电防护应在雷电灾害风险评估的基础上结合城镇燃气特点进行合理的选址功能分区及管网布设做到安全可靠技术先进经济合理4.2城镇燃气的防雷设计应依据以下内容国家和地方的防雷法律法规规章规范性文件和防雷技术标准雷电灾害风险评估报告及相关资料地资
4.4城镇燃气经营者应做好防雷装置日常检查维护与维修QXT109
4.5城镇燃气如发生雷电灾害事故管理单位应及时向当地气象主管机构报告协助做好雷电灾害调查工作并及时进行整改
5燃气场站及设施
5.1一般规定
5.1.1燃气场站内储气罐和瓶装销售库房等具有爆炸危险的建构筑物的防雷设计应符合GB50057中有关规定分类见附录A附录B
5.1.2爆炸危险环境内电气防爆等级应符合GB50058的分区的设计规定见附录C站区内可能产生静电危害的设备管道以及管道分支处均应采取防静电接地措施且符合HGJ28的规定5.1.3站区内储气罐罐区露天工艺装置及建构筑物之间以及与站外建构筑物之间的间距应符合防雷安全距离的要求
5.1.4电气和电子系统设备所在建筑物应根据GB50057的要求进行防直击雷设计5.1.5在一个建筑物内防雷接地电气设备接地和电子系统设备接地宜采用共用接地系统其接地电阻值应取其中最小值
5.2储罐区
5.2.1在储罐区内架设的独立避雷针架空避雷线网应将被保护物置于LPZ0区内5.2.2当储罐顶板厚度大于或等于4mm时可以用顶板作为接闪器若储罐顶板厚度小于4mm时应装设防直击雷装置
5.2.3浮顶罐内浮顶罐不应直接在罐体上安装避雷针线但应将浮顶与罐体用两根导线作电气连接浮顶罐连接导线应选用截面积不小于25mm2的软铜复绞线对于内浮顶罐钢质浮盘的连接导线应选用截面积不小于16mm的软铜复绞线铝质浮盘的连接导线应选用直径不小于1.8mm不锈钢钢丝绳
5.2.4钢储罐必须做防雷接地接地点沿储罐周长的间距不应大于30m且接地点不应少于2处5.2.5钢储罐防雷接地装置的冲击接地电阻不宜大于10当钢储罐仅做防雷电感应接地时接地电阻不宜大于30
5.2.6罐区内储罐顶法兰盘等金属构件应与罐体可靠电气连接不少于5根螺栓连接的法兰盘在非腐蚀环境下可不跨接放散塔顶的金属构件亦应与放散塔可靠电气连接5.2.7当地下液化右油气罐的阴极防腐采取下列措施时可不再单独设置防雷和防静电接地装置液化石油气罐采用牺牲阳极法进行阴极防腐时牺牲阳极的接地电阻不应大于10阳极与储罐的铜芯连线截面积不应小于16mm
液化石油气罐采用强制电流法进行阴极防腐时接地电极必须用锌棒或镁锌复合棒接地电阻不应大于10接地电极与储罐的铜芯连线截面积不应小于16mm5.3调压计量区
5.3.1调压站冲击接地电阻值不应大于10设于空旷地带的调压站及采用高架遥测天线的调压站应单独设置防雷装置
5.3.2当调压站内外燃气金属管道为绝缘连接时调压装置必须接地接地电阻应小于105.3.3在调压站内设备应置于LPZOB区内6燃气金属管道
6.1一般规定
QXT109
6.1.2架空敷设的燃气金属管道的始端末端分支处以及直线段每隔200m300m处应设置接地装置其冲击接地电阻不应大于30接地点应设置在固定管墩架处距离建筑物100m内的管道应每隔25m左右接地一次其冲击接地电阻不应大于106.1.3进出民用建筑物的燃气管道的进出口处室外的屋面管立面管放散管引入管和燃气设备等处均应有防雷静电接地装置
6.2燃气金属管道不宜敷设于屋面当实际条件无法满足时燃气金属管道可敷设于屋面但应满足以下要求
a屋面燃气金属管道放散管排烟管锅炉等燃气设施应设置在接闪器保护范围之内并远离建筑物的屋檐屋角屋脊等易受雷击的部位b屋面放散管和排烟管处应加装阻火器并就近与屋面防雷装置可靠电气连接c屋面燃气金属管道与避雷网带至少应有两处采用金属线跨接且跨接点的间距不应大于30m当屋面燃气金属管道与避雷网带的水平垂直净距小于100mm时也应跨接d屋面燃气管与避雷网之间的金属跨接线可采用圆钢或扁钢圆钢直径不应小于8mm扁钢截面积不应小于48mm2其厚度不应小于4mm宜优先选用圆钢e当燃气金属管道由LPZO区进入LPZ1区时应设绝缘法兰或钢塑接头绝缘法兰或钢塑接头两端的管道应分别就近接地接地电阻不应小于106.3建筑物外墙燃气金属立管
6.3.1建筑用户分支管与外墙燃气金属立管相连时应设绝缘法兰或钢塑接头绝缘法兰或钢塑接头两端的管道应分别就近接地接地电阻不应小于106.3.2沿外墙竖直敷设的燃气金属管道应每隔不大于12m就近与建筑物防雷装置可靠连接6.4引入场站的燃气金属管道
6.4.1进出场站的架空燃气金属管道应在场站外侧做接地处理6.4.2当燃气金属管道采用地上引入方式进入场站时电绝缘装置宜设置在引人管出室外地面后穿墙人户之前的位置将抱箍设于室内燃气金属管道上再通过等电位连接线接至总等电位连接箱如采用绝缘法兰与外置放电间隙的组合形式则应安装在室内燃气总阀门之后绝缘法兰两端的燃气金属管道用放电间隙进行连接后通过等电位连接线接至总等电位连接箱6.5其他
6.5.1埋于地下的金属跨接线应采取直径不小于10mm热镀锌圆钢6.5.2当燃气金属管道螺纹连接的弯头阀门法兰盘等连接处的过渡电阻大于0.03时连接处应用金属线跨接
7电气系统
7.1一般规定
7.1.1城镇燃气系统的低压配电线路宜全线采用金属铠装电缆或护套电缆穿钢管埋地敷设在各防雷分区交界处应将电缆的金属外皮或外套钢管接到等电位连接带上架空线路严禁穿越场站自场站外引人场站的电源线路当全线采用埋地电缆有困难时可采用架空线并应使用一段金属铠装电缆或护套电缆穿钢管直接埋地引入其埋地长度不小于15m7.1.2场站内配电系统的电缆金属外皮或电缆金属保护管两端均应接地按照GB50057要求安装多级电涌保护器宜为三级该电涌保护器应具有防爆功能且与被保护设备的耐压水平相匹配7.2场站内接地干线应在不同方向上与接地装置站场内地网相连接且不应少于两处7.3场站内电气设备的接地装置与独立避雷针的接地装置应分开设置间距应不小于3m与装设在建物
接地电阻值应助
QXT109
7.4场站内所有电气设备金属外壳应接地除照明灯具以外的电气设备应采用专门的接地线该接地线如与相线敷设在同一保护管内时应具有与相线相同的绝缘其他金属管线电缆的金属外皮等只能作为辅助接地线且接地电阻值应小于47.5场站内的照明灯具可利用可靠电气连接的金属管线系统作为接地线但不能利用输送易燃物质的金属管道
电子系统
8.1一般规定
8.1.1城镇燃气系统的室外信号传输线为金属线时宜全线采用有屏蔽层的电缆或穿金属管道埋地敷设在入户处应将电缆的金属外皮或外套金属管接到总等电位连接带上当全线采用埋地电缆有困难时可采用架空线并使用一段金属铠装电缆或护套穿钢管直接埋地引人其埋地长度不小于15m
8.1.2场站内电子系统的线缆宜在各防雷区界面处安装SPD8.2金属导电物如通信线数据线控制电缆等的金属屏蔽层和金属管道等进出建筑物和电子系统机房时应在各防雷区界面处做等电位连接8.3场站内监控仪表探头等电子系统设备应置于LPZ0B区内其配线电缆应采用屏蔽电缆或穿钢管保护并接地处理
QXT109
A.1概述
附录A
资料性附录
燃气输配系统生产区域用电场所的爆炸危险区域等级和范围划分本附录适用于运行介质相对密度小于或等于0.75的燃气相对密度大于0.75的燃气爆炸危险区域等级和范围的划分宜符合本规范附录B的有关规定A.2燃气输配系统生产区域用电场所的爆炸危险区域等级和范围划分应符合下列规定A.2.1燃气输配系统生产区域所有场所的释放源属第二级释放源存在第二级释放源的场所可划为2区少数通风不良的场所可划为1区其区域的划分宜符合以下典型示例的规定1露天设置的固定容积储气罐的爆炸危险区域等级和范围划分见图A.1以储罐安全放散阀放散管管口为中心当管口高度距地坪大于4.5m时半径为3m顶部距管口为5m当管口高度距地坪小于等于4.5m时半径为5m顶部距管口为7.5m以及管口到地坪以上的范围为2区储罐底部至地坪以上的范围半径不小于4.5m为2区高压罐放散管口
室外地坪一
图A，1露天设置的固定容积储气罐的爆炸危险区域等级和范围划分2露天设置的低压储气罐的爆炸危险区域等级和范围划分见图A.2a和A.2b干式储气罐内部活塞或橡胶密封膜以上的空间为1区储气罐外部罐壁外4.5m内罐顶以放散管管口计以上7.5m内的范围为2区
3低压储气罐进出气管阀门间的爆炸危险区域等级和范围划分见图A.3阀门间内部的空间为1区阀门间外壁4.5m内屋顶以放散管管口计7.5m内的范围为2区4通风良好的压缩机室调压室计量室等生产用房的爆炸危险区域等级和范围划分见图A.4建筑物内部及建筑物外壁4.5m内屋顶以放散管管口计以上7.5m内的范围为2区5露天设置的工艺装置区的爆炸危险区域等级和范围的划分见图A.5工艺装置区边缘外4.5m内放散管管口或最高的装置以上7.5m内范围为2区6地下调压室和地下阀室的爆炸危险区域等级和范围划分见图A.67城镇无人值守的燃气调压室的爆炸危险区域等级和范围划分见图A.7QXT109
调压室建筑物外壁4.5m内屋顶以放散管管口计以上7.5m内调压室内部的空间为1区
的范围为2区
A.2.2下列用电场所可划分为非爆炸危险区域1没有释放源且不可能有可燃气体侵入的区域2可燃气体可能出现的最高浓度不超过爆炸下限的10%的区域3在生产过程中使用明火的设备的附近区域如燃气锅炉房等4站内露天设置的地上管道区域但设阀门处应按具体情况确定干式低压罐活塞
或橡胶密封腊上部
低压千式
室外地坪
储气罐
2区区
室外地坪
露天设置的低压储气罐的爆炸危险区域等级和范围划分储罐罐壁
低压储罐内部
储罐罐底
室外地坪
阀门间
低压储气罐进出气管阀门间的爆炸危险区域等级和范围划分放散管管口
室外地坪
压缩机室、调压室等
低压湿式
储气罐
