【石油天然气行业标准(SY)】 钻具稳定器

ICS75.180.10
备案号：27437—2010

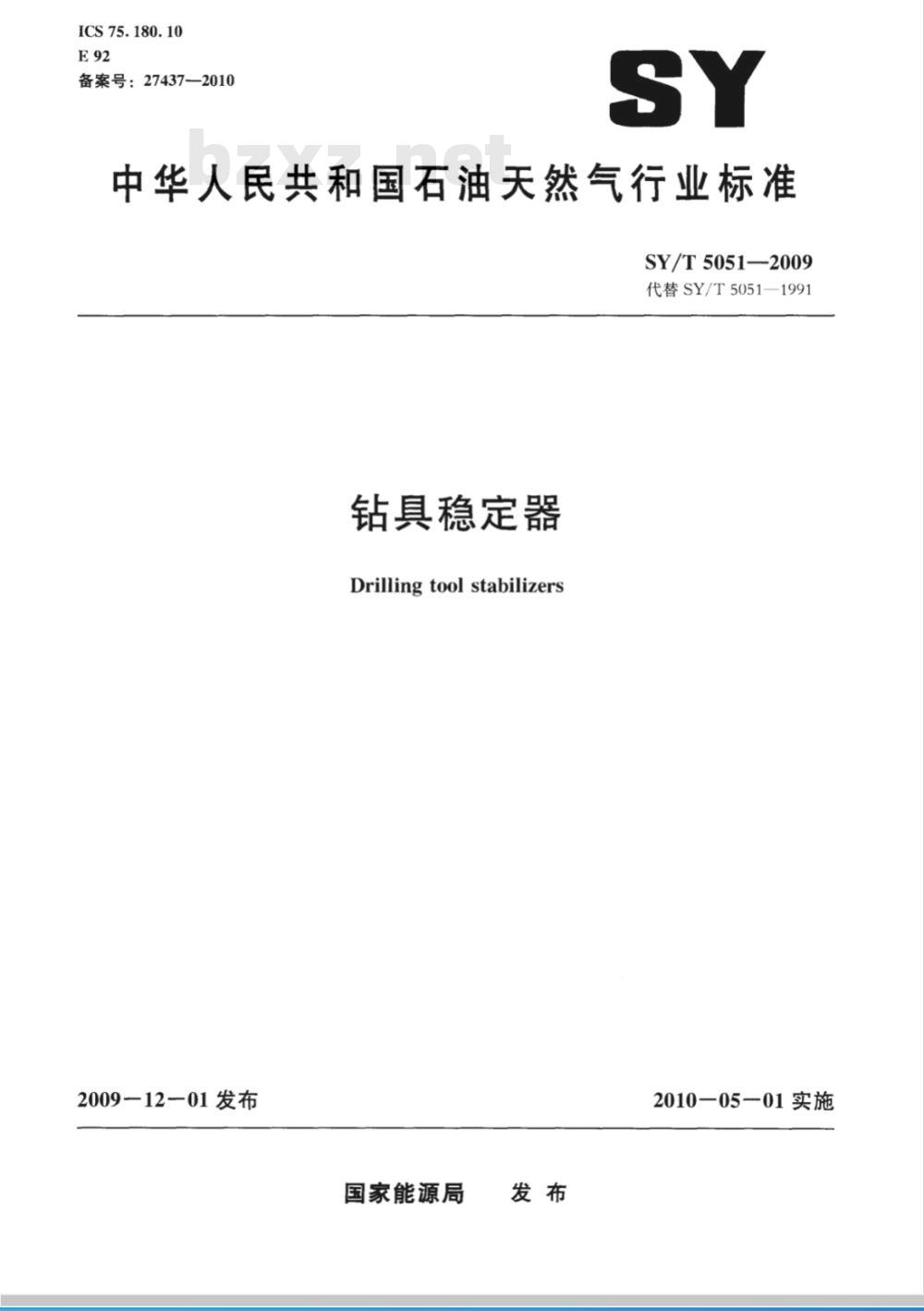

中华人民共和国石油天然气行业标准SY/T5051—2009
代替SY/T5051—1991
钻具稳定器
Drilling tool stabilizers
2009—12—01发布
国家能源局
2010—05—01实施
规范性引用文件
试验方法
检验规则·
标志、标签、使用说明书
包装、运输和贮存
SY/T5051—2009
SY/T5051-2009

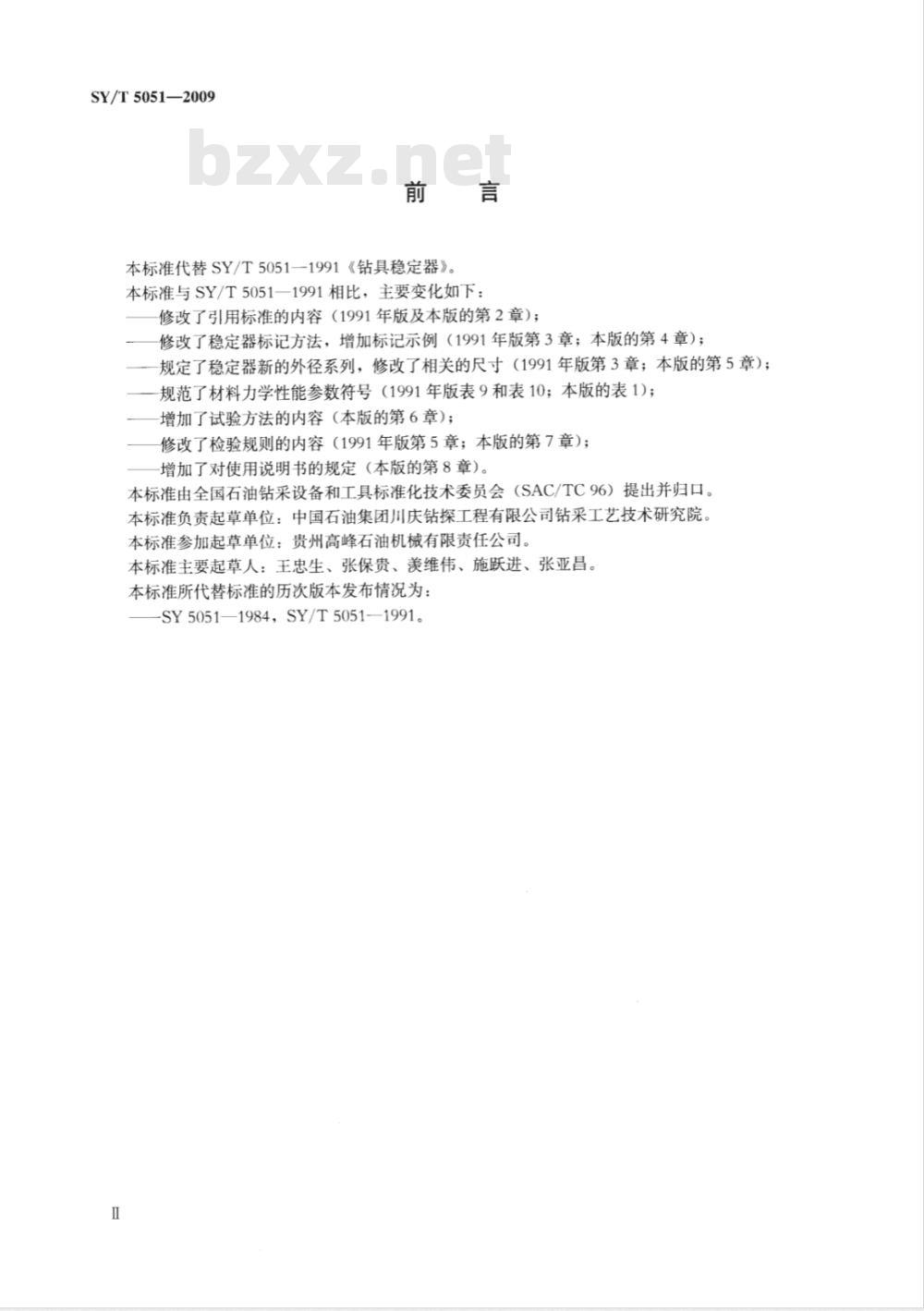

本标准代替SY/T50511991《钻具稳定器》。本标准与SY/T5051一1991相比，主要变化如下：修改了引用标准的内容（1991年版及本版的第2章）；修改了稳定器标记方法，增加标记示例（1991年版第3章；本版的第4章）；规定了稳定器新的外径系列，修改了相关的尺寸（1991年版第3章；本版的第5章）；规范了材料力学性能参数符号（1991年版表9和表10；本版的表1)；增加了试验方法的内容（本版的第6章）；修改了检验规则的内容（1991年版第5章；本版的第7章）；增加了对使用说明书的规定（本版的第8章）。本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。本标准负责起草单位：中国石油集团川庆钻探工程有限公司钻采工艺技术研究院。本标准参加起草单位：贵州高峰石油机械有限责任公司。本标准主要起草人：王忠生、张保贵、羡维伟、施跃进、张亚昌。本标准所代替标准的历次版本发布情况为：-SY5051—1984，SY/T5051—1991。Ⅱ

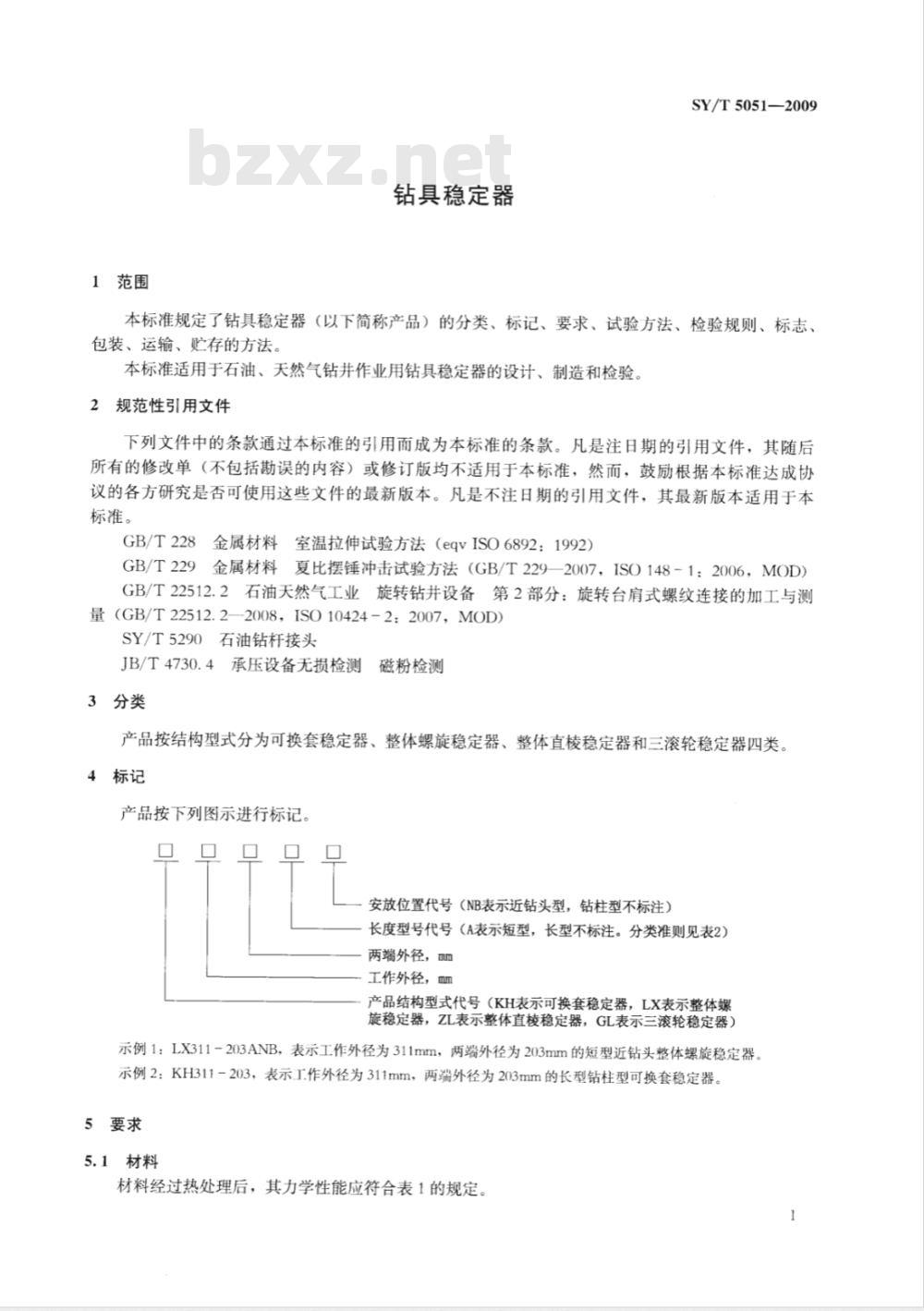

1范围
钻具稳定器
SY/T5051—2009
本标准规定了钻具稳定器（以下简称产品）的分类、标记、要求、试验方法、检验规则、标志、包装、运输、贮存的方法。
本标准适用于石油、天然气钻井作业用钻具稳定器的设计、制造和检验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T228金属材料室温拉伸试验方法（eqvISO6892：1992）GB/T229金属材料夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1：2006，MOD）GB/T22512.2石油天然气工业旋转钻井设备第2部分：旋转台肩式螺纹连接的加工与测量（GB/T22512.2--2008，ISO10424-2：2007，MOD）SY/T5290石油钻杆接头
JB/T4730.4承压设备无损检测
磁粉检测
3分类
产品按结构型式分为可换套稳定器、整体螺旋稳定器、整体直棱稳定器和三滚轮稳定器四类。4标记
产品按下列图示进行标记
安放位置代号（NB表示近钻头型，钻柱型不标注）长度型号代号（A表示短型，长型不标注。分类准则见表2）两端外径，mm
工作外径，
产品结构型式代号（KH表示可换套稳定器，LX表示整体螺旋稳定器，ZL表示整体直棱稳定器，GL表示三滚轮稳定器）示例1：LX311-203ANB，表示工作外径为311mm，两端外径为203mm的短型近钻头整体螺旋稳定器。示例2：KH311-203，表示.工作外径为311mm，两端外径为203mm的长型钻柱型可换套稳定器。5要求
5.1材料
材料经过热处理后，其力学性能应符合表1的规定。1
SY/T5051—2009
中心管
稳定套
最小抗拉强度Rm
5.2外观
表1力学性能
最小屈服强度Ra
最小断面收缩率Z
最小断后伸长率A
最小冲击功Akv
产品外观应规则，无毛刺等缺陷。表面涂层均匀，字符和标志正确、清晰、牢固。5.3结构与基本尺寸
5.3.1结构

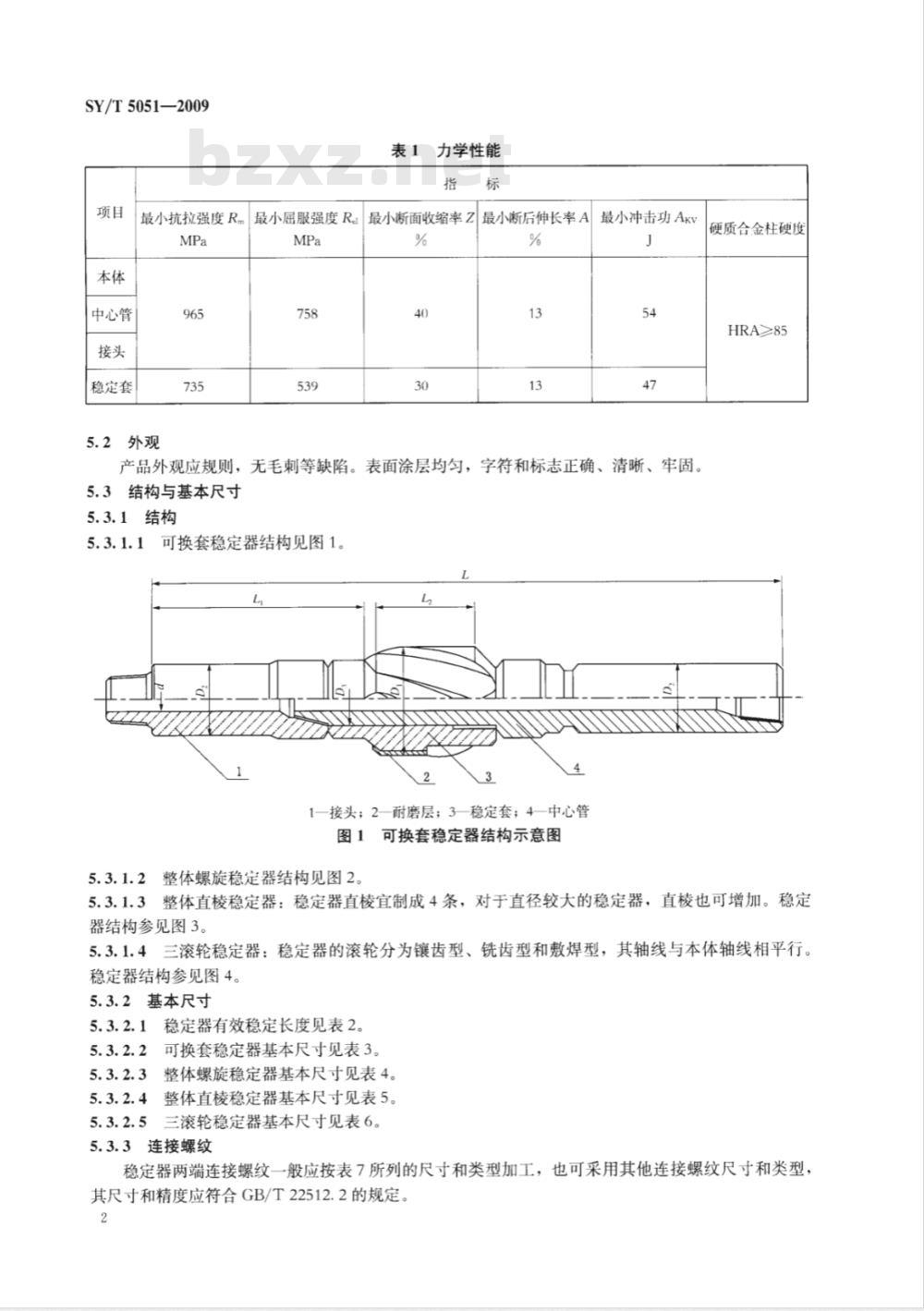

可换套稳定器结构见图1。
1—接头；2—耐磨层；3—稳定套；4—中心管图1可换套稳定器结构示意图
5.3.1.2整体螺旋稳定器结构见图2。硬质合金柱硬度
HRA≥85
5.3.1.3整体直棱稳定器：稳定器直棱宜制成4条，对于直径较大的稳定器，直棱也可增加。稳定器结构参见图3。
5.3.1.4三滚轮稳定器：稳定器的滚轮分为镶齿型、铣齿型和敷焊型，其轴线与本体轴线相平行。稳定器结构参见图4。
基本尺寸
5.3.2.1稳定器有效稳定长度见表2。可换套稳定器基本尺寸见表3。
整体螺旋稳定器基本尺寸见表4。5.3.2.3
整体直棱稳定器基本尺寸见表5。5.3.2.4
三滚轮稳定器基本尺寸见表6。
5.3.3连接螺纹
稳定器两端连接螺纹一般应按表7所列的尺寸和类型加工，也可采用其他连接螺纹尺寸和类型其尺寸和精度应符合GB/T22512.2的规定。2
a）钻柱型
b）近钻头型
1一耐磨层；2—本体
整体螺旋稳定器结构示意图
a）钻柱型
b）近钻头型
1一耐磨层；2一本体
图3整体直棱稳定器结构示意图
SY/T5051—2009
SY/T5051-2009
1—本体；2—轴；3—下轴座；4—滚轮；5上轴座；6—螺栓；7-垫圈；8—定位块图4三滚轮稳定器结构示意图
表2稳定器有效稳定长度
适用钻头直径
mm(in)
152.4 (6)
215.9（81/2)
241.3(9'/2)
311.1（121/4)
406.4 (16)
444.5（17'/2）
660.4 (26)免费标准bzxz.net
适用钻头直径
mm(in)
215.9(8'/2)
241.3(91/2)
工作外径D，
有效稳定长度
表3可换套稳定器基本尺寸
L,±10
适用钻头直径
mm（in)
241.3(9'/2）
311.1(12'/4)
406.4(16)
工作外径D
表3(续）
SY/T5051—2009
L ±10
SY/T5051-2009
适用钻头直径
mm (in)
406.4（16)
444.5 (17'/2)
660.4(26)
工作外径D
表3(续）
短型长型
L, ±10
适用钻头直径
mm(in)
660.4 (26)
工作外径D
表3 (续)
SY/T5051—2009
L, ±10
SY/T5051—2009
适用钻头直径
mm (in)
165.1（6'/2）
215.9(8'/2)
241.3(9\/2)
311.1(12'/4)
工作外径D
表4整体螺旋稳定器基本尺寸
L ±10
